90元打造小智AI腕表，语音交互超有趣！

最近小智AI非常火，这周给大家分享一个来自立创开源平台的小智AI腕表项目。

项目作者@dotnfc，复刻成本90元左右，开源协议：MIT License

👆 视频来源：bilibili BV1hqd2Y8E3p

项目简介

本项目分享了小智AI聊天机器人的一种简单的硬件实现，采用 ESP32-S3 N16R8 模组，单路麦克风和喇叭，还拥有两个按键，及一个电容触摸屏，内建 AXP2101 电源管理芯片。

本项目也参考了 @Forairaaaaa 的手表项目，以及小智AI的官方仓库中的代码，感谢大佬们的付出。

小智官方GitHub：https://github.com/78/xiaozhi-esp32

项目功能

软件功能上，与其它小智AI硬件没有太大的不同。只有一点，由于是单麦克风，不能语音中断，触碰一下屏幕就能中断。

硬件上，使用了一颗电源管理芯片（AXP2101），所以支持电量查询，长按4秒关机、短按开机。

• 显示屏幕：1.69 寸圆角屏幕，分辨率 240*280，支持触摸。
• 语音交互：内置麦克风，支持语音唤醒和语音指令。
• 音频播放：1609 8Ω/1W 喇叭。
• 外壳设计：智能手表。
• 锂电池：302535 320mAh，支持 USB-C 充电。
• 按键：开关按键、打断按键。
• 板厚：1mm

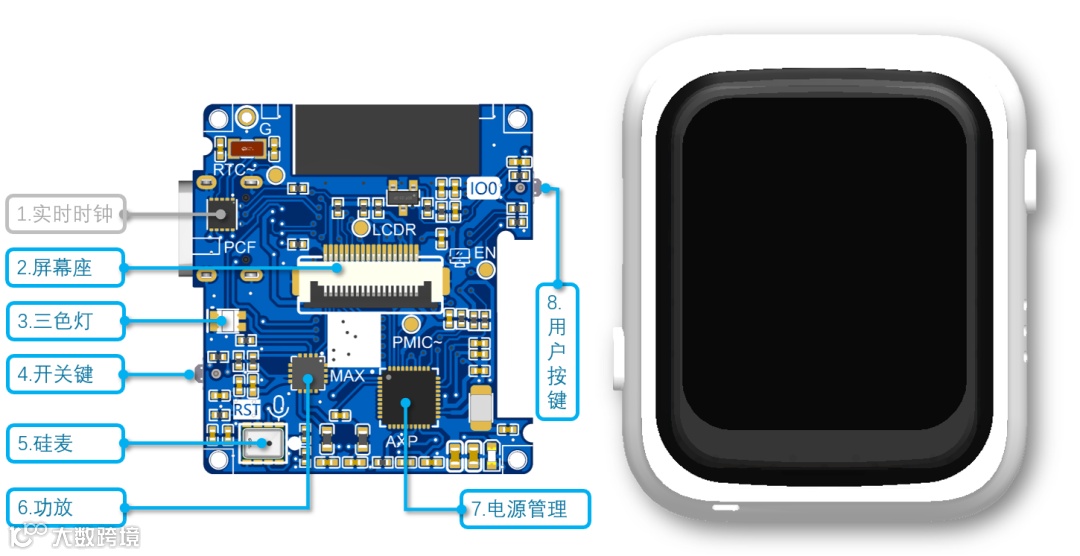

顶层视图

1. 实时时钟，保留，暂未使用
2. 屏幕座，18pin，浦洋 1.69寸屏幕
3. 三色灯：红灯-AI听话，绿灯-AI说话，蓝灯-其他状态
4. 开关键
5. 硅麦 MSM261S4030H0R LGA8
6. 功放 MAX98357
7. 电源管理芯片 AXP2101
8. 用户按键（IO0）

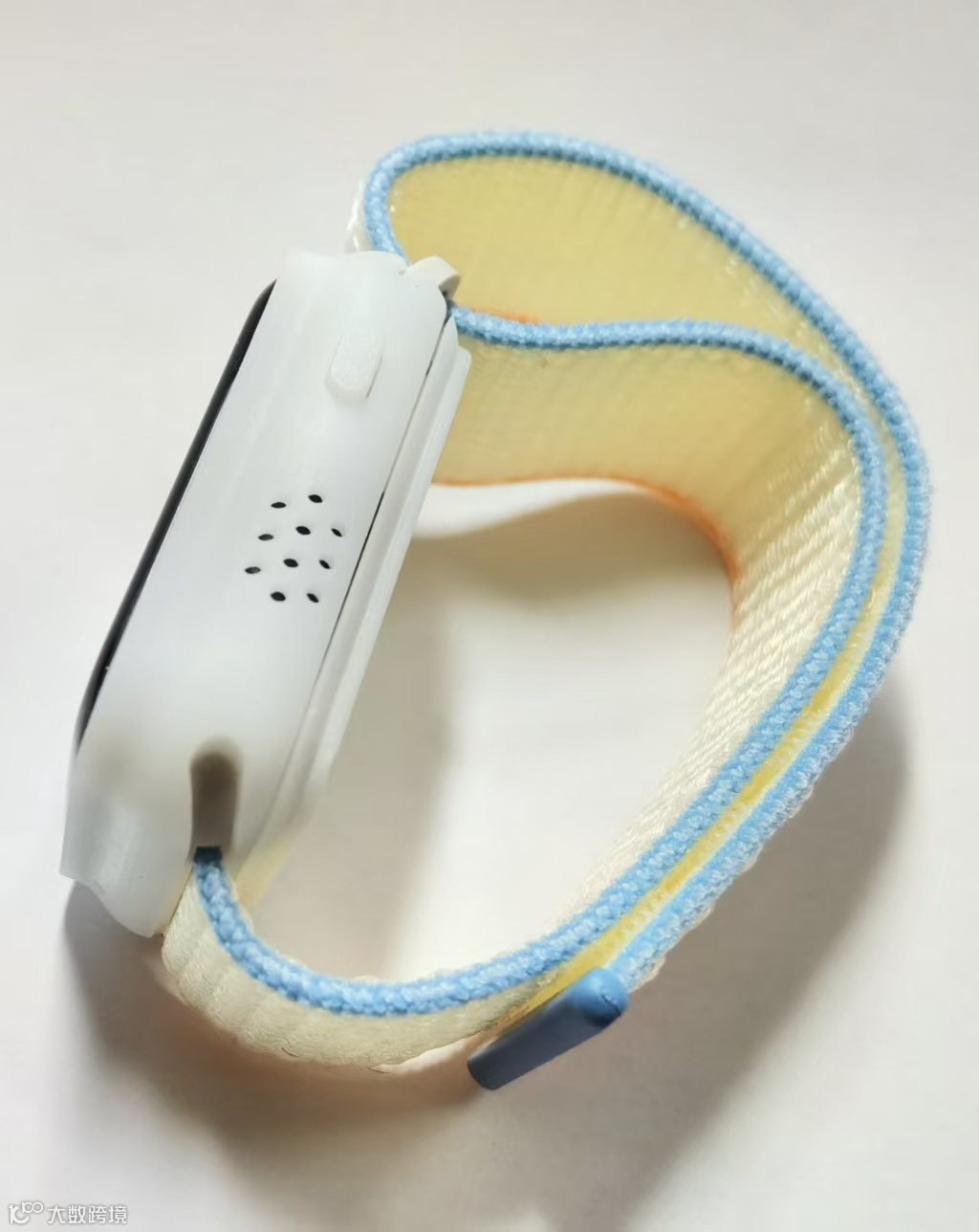

右侧的图是外壳的3D渲染图示。麦克风开口位于外壳下方，便于收集声音。喇叭孔位于外壳的右下方。所以，方便左手携带。设计这个助手的初衷，就是下班途中，可以和ＡＩ聊聊未尽事宜，问问技术、问问天气，如果AI回答不尽满意，直接触摸屏幕，打断他。

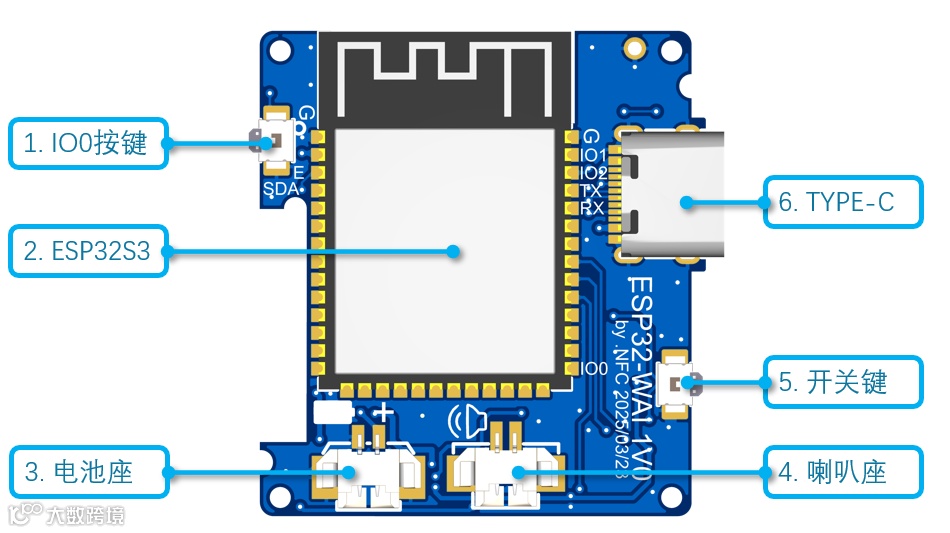

背面视图

TYPE-C 口，可以充电、固件更新。

连接到是 ESP32-S3 的 D+/D- 信号，也可以做 JTAG 调试用。

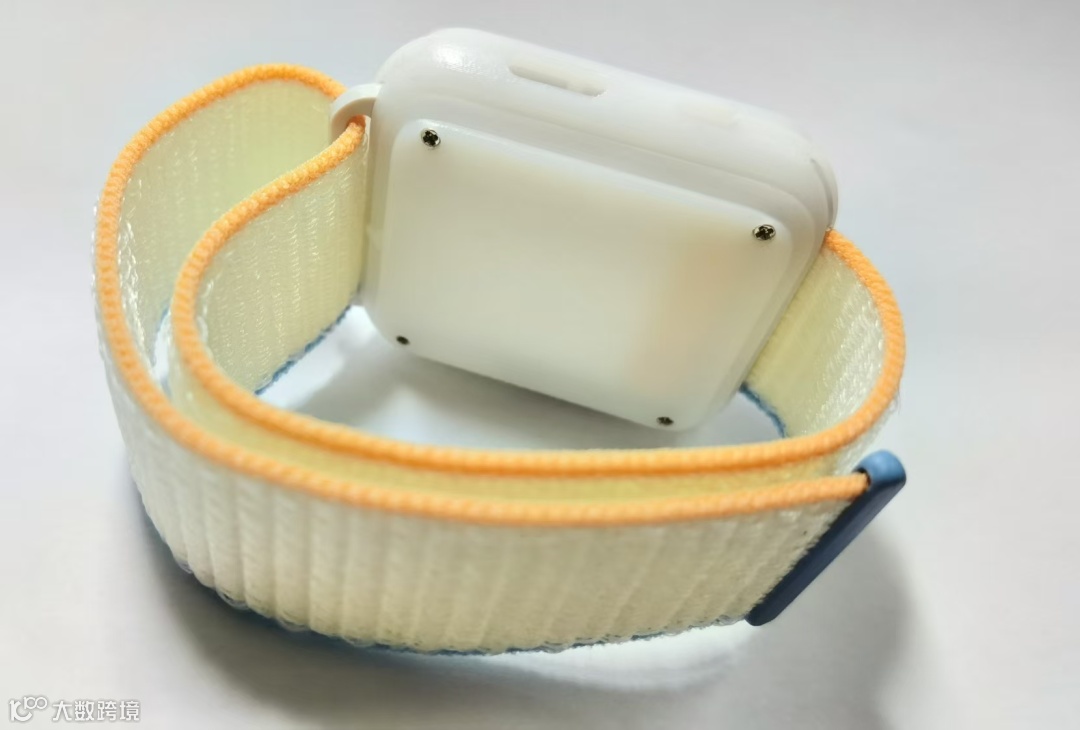

表带的问题：

• 外壳目前使用树脂打印的，时间长了肯定会不牢固，仅供参考，目前外壳表带开槽与表带耦合很紧，接的时候需要用点力气和巧力。

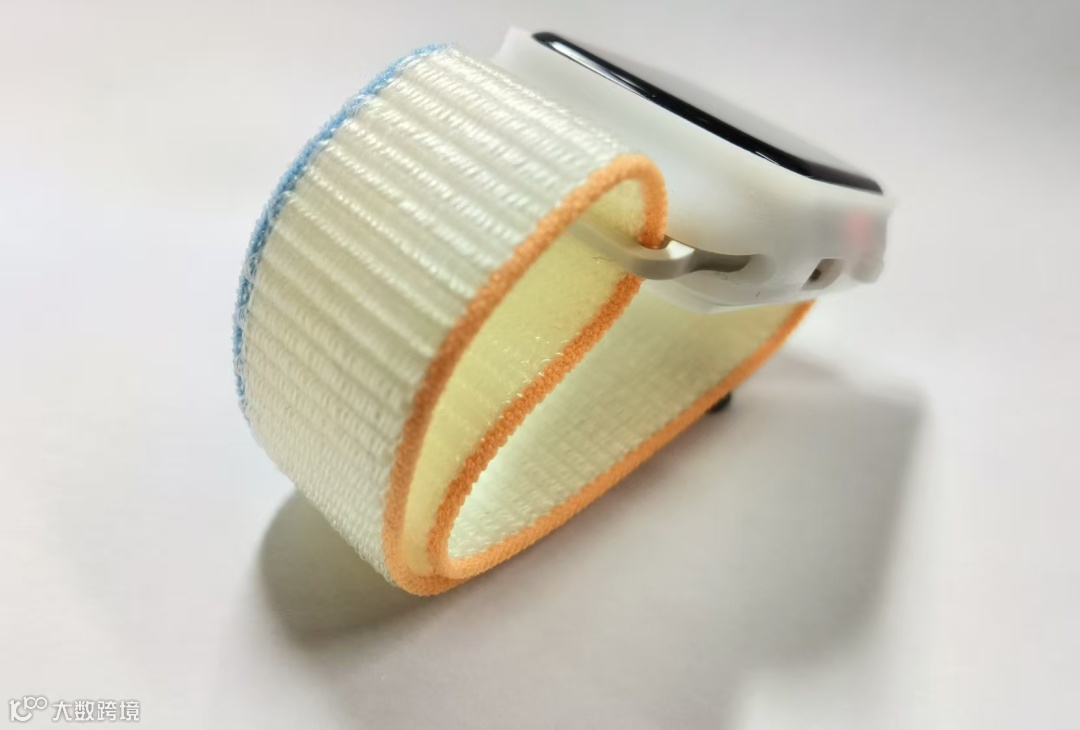

• 建议使用尼龙的，硅胶的带着不舒服。比如：

原理解析（硬件说明）

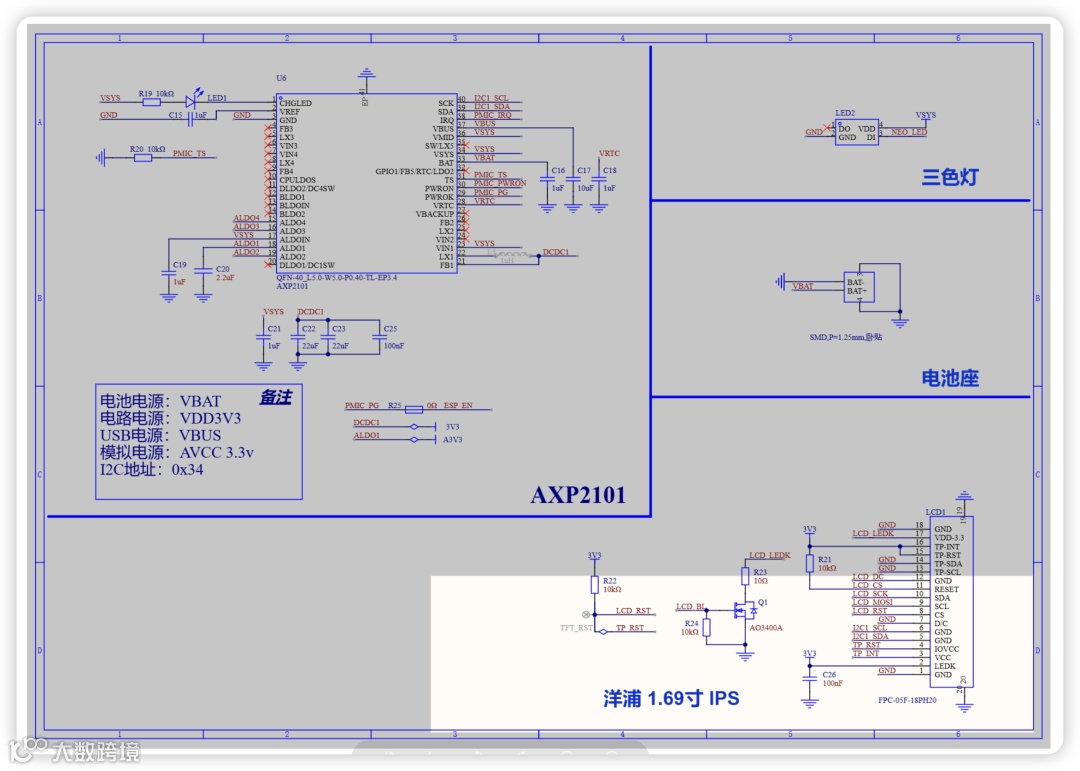

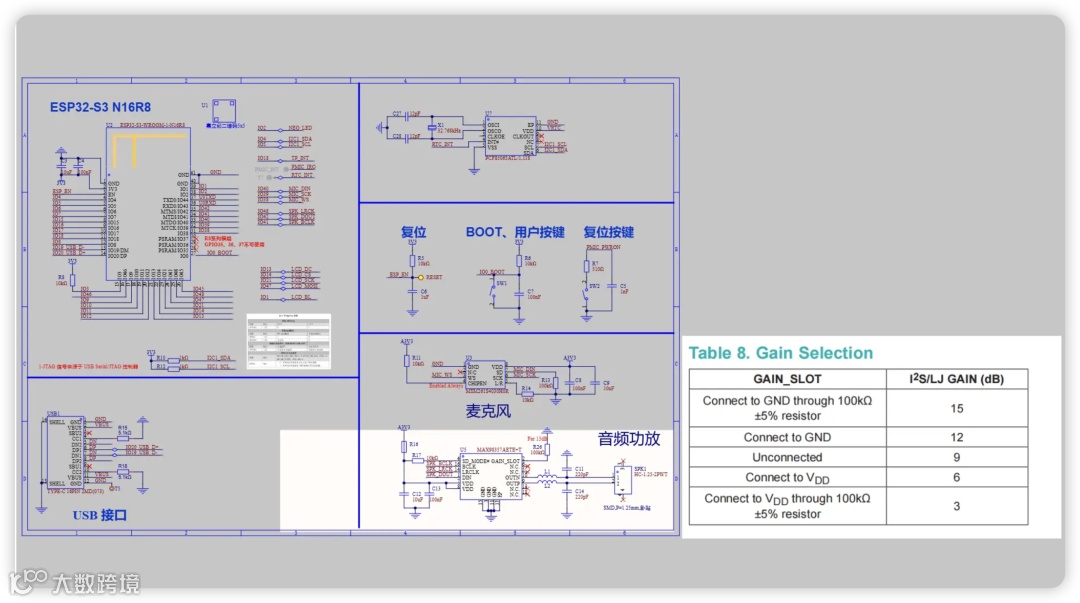

电路上，除了主控 ESP32S3 外，就是 AXP2101，既能提供 3.3V，又能为电池充电，还能获取电池电量。其他部分就直接参考的小智AI面包板的器件原理，就不做过多分析、介绍了。

软件代码

虾哥的小智 AI 代码，新增腕表板级支持。

#include

int main() {
    printf("腕表助手在这里\n");
    return 0;
}

目前还没有进入官方仓库，临时放在这里了：腕宝-小智AI代码 | GitHub Branch:https://github.com/dotnfc/xiaozhi-esp32/tree/wristgem

板子的支持代码位于main/boards/esp32-s3-wrist-gem目录下。

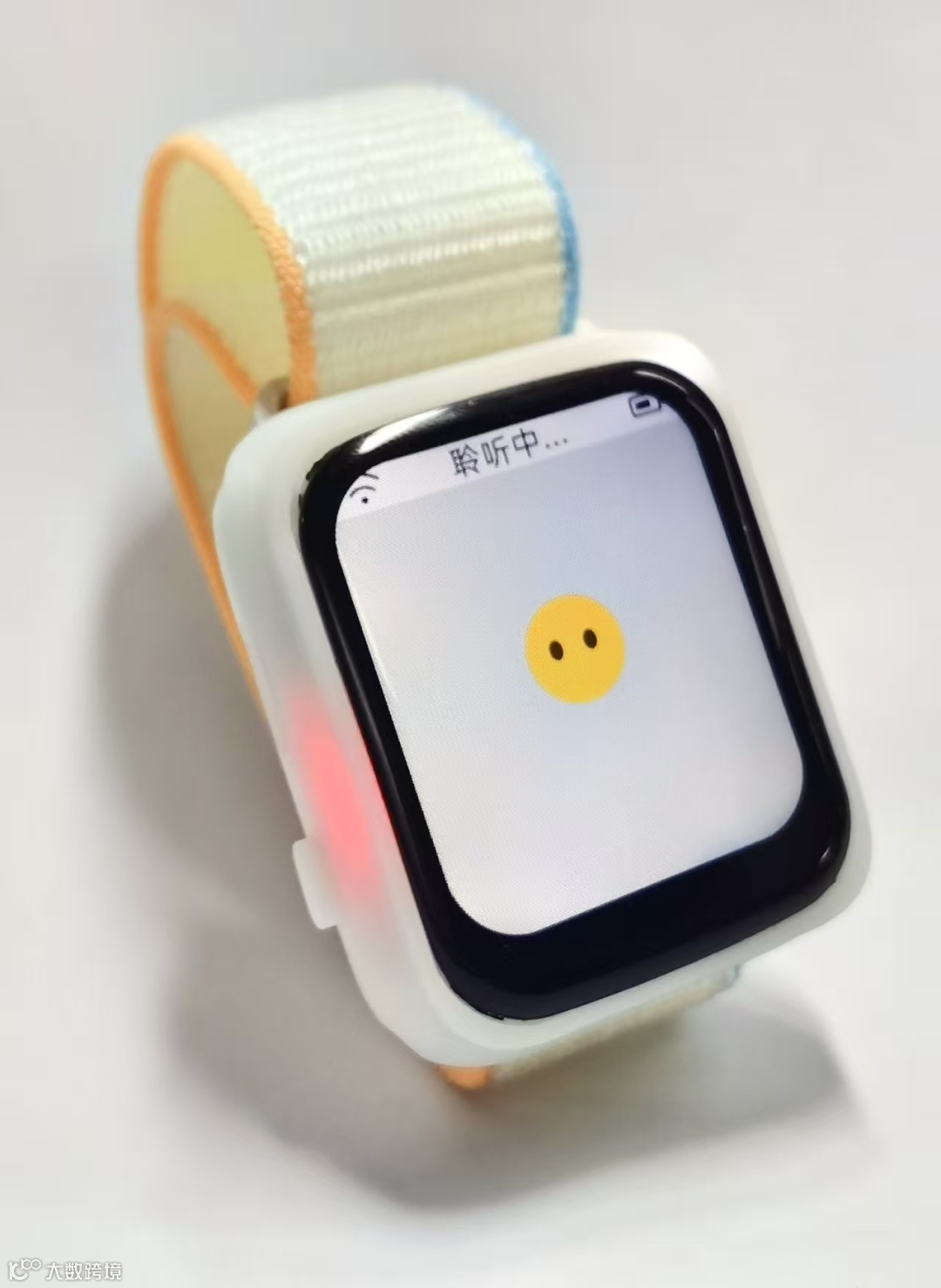

实物图

外壳组装的说明

外壳组装前，建议把固件下载了。如果是全新硬件，就下载 xiaozhi-merge.bin，否则就只下载 app 部分(xiaozhi.bin), 以免配置信息被覆盖。

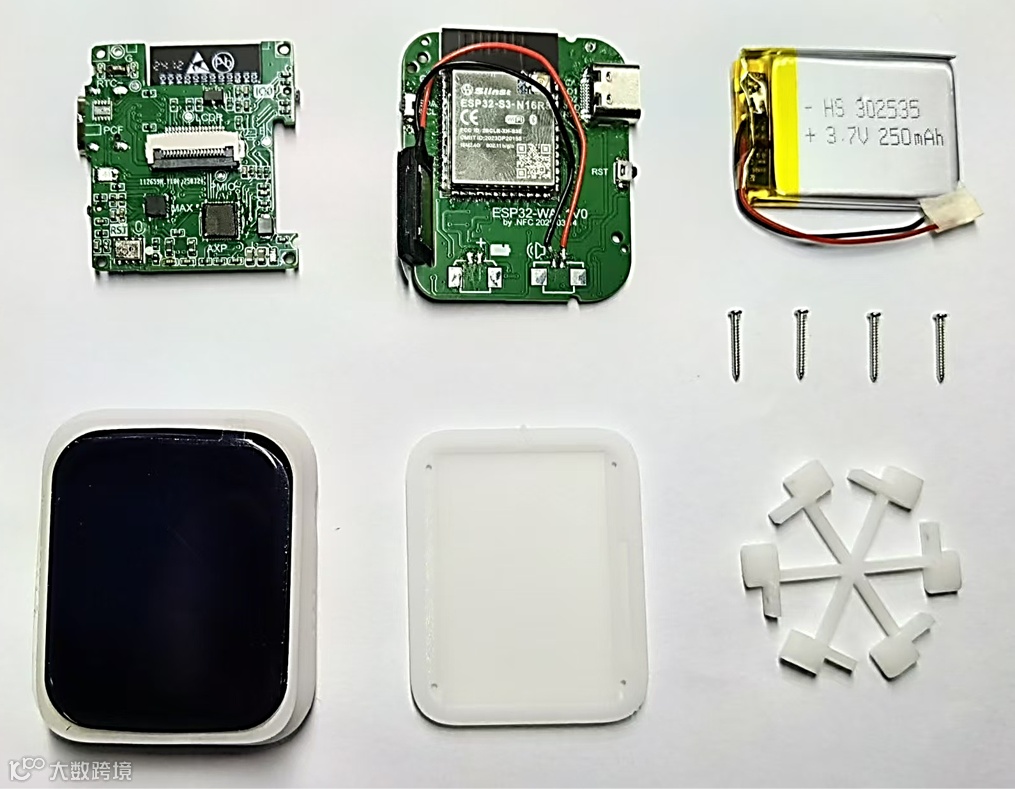

外壳分为三部分，主体、底盖和按键。安装的时候，我一般这么做：

1. 先将外壳主体和底盖，用四颗螺丝走一下，然后再拆开，方便后续装配
2. PCB 焊接喇叭和电池
3. 将两个按键套入外壳主体，由于专门设计了两个小柱子，不易掉落
4. 将 PCB 放入外壳主体，并对位，配合好按键
5. 在屏幕边沿，贴上 3M 胶
6. 稳住 PCB 和外壳主体的同时，将屏幕的 排线接上（排线可能过长需要弯折）
7. 将屏幕与外壳主体粘牢
8. 顺位电池和喇叭
9. 上四颗螺丝

这个时候，就可以开机使用了。

注意：

• 外壳的打印存在误差，所以按键有可能不好用。可以用办公剪刀，打磨外壳开口

• 电池我用 402535 450mAh 的也是可以的

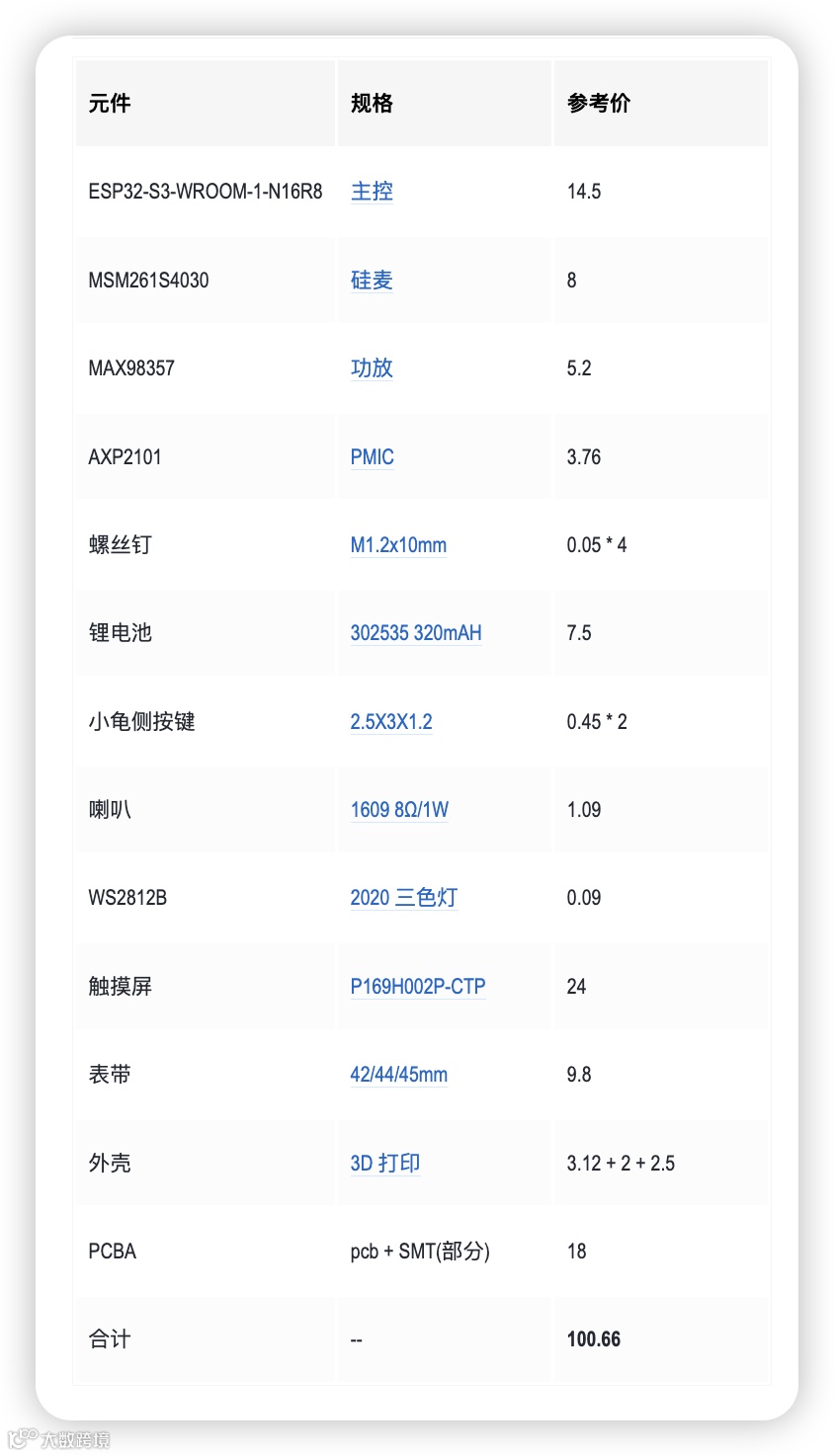

物料成本参考

• 外壳使用嘉立创3D打印服务，材料是 LEDO 6060 默认白色，按键 6 拼，加费了
• 屏幕的座子，直接嘉立创 smt 贴，所以不计入内
• 屏幕固定，用到了 3mm 宽的 3M 胶，未计入账本
• 表带两侧还有空间，也行用 49mm 的也行，待验证
• Type-C 座未计入
• 受中美贸易硬脱钩影响，物料链接及价格仅供参考

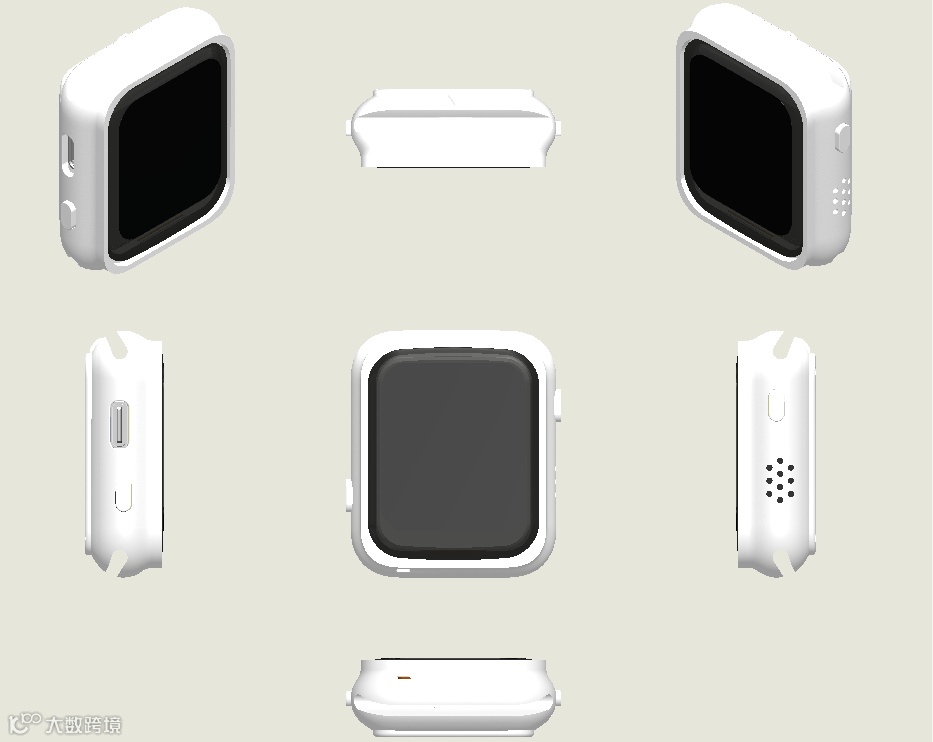

外壳3D图

未尽事宜，欢迎留言讨论。

设计图

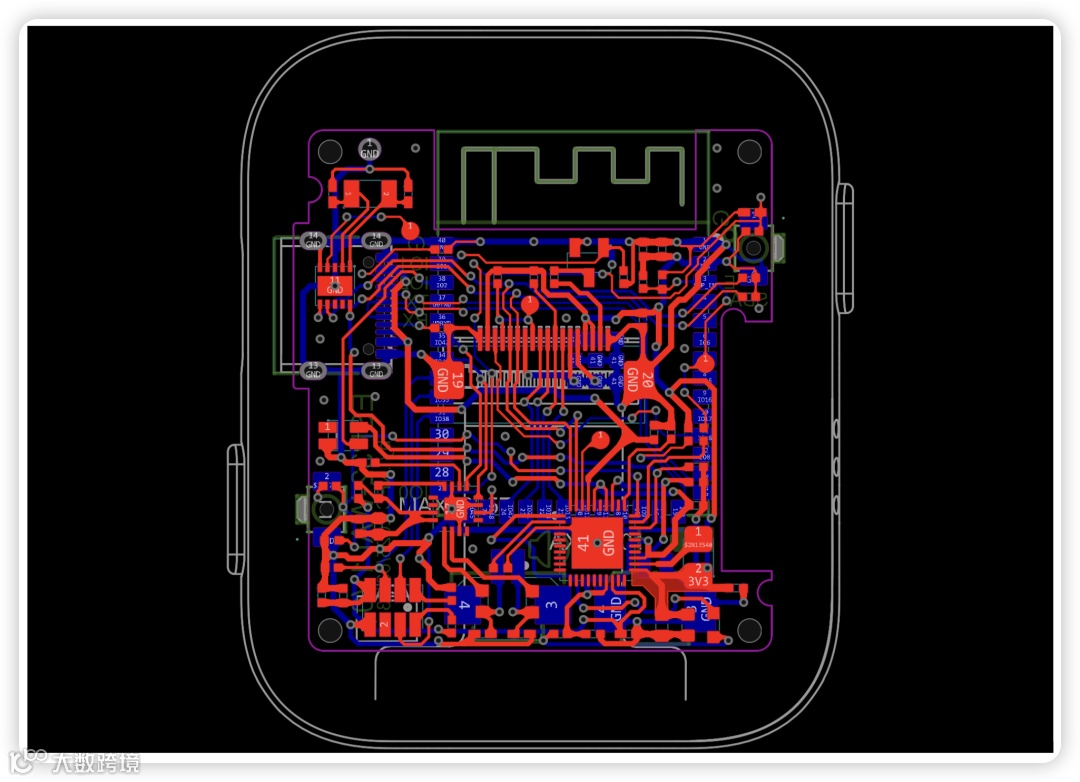

PCB

最后

BOM和STL文件可以点击阅读原文，到立创开源平台作者项目页下载，或者在公众号后台回复“腕宝”打包下载。
