导读：初中物理人教版九年级电学专题复习《电路识别及作图》巩固练习题

知识清单

考点1 电路识别

1.电路串、并联的判断

（1）利用电流流向法分析电路，从电源正极开始，沿着连通的导线依次用箭头标出电流的路线，最后回到电源负极。应注意：电流表视为通路，电压表视为断路。

（2）观察电流是否有分流点和汇流点.若电路中电流只有一条路径，则灯泡串联；若电路中有分流点和汇流点即电流的路径大于一条，则灯泡并联。

2.电表测量对象的判断

（1）利用拆除法判断电流表测量对象，拆除电流表后，用电器不能正常工作，则该用电器为电流表的测量对象。

（2）利用去电源法判断电压表测量对象。以电压表接在电路中的两个节点为分点，将两点间含有电源的部分电路去掉，分析电压表与哪个用电器构成闭合回路，电压表就测哪个用电器两端的电压。

考点二电路作图

类型1 实物图连接

（1）确定电压表、电流表量程的方法：

①根据题干已知的电源电压（或干电池的节数）、小灯泡额定电压判断电压表量程，结合小灯泡或定值电阻的阻值，由欧姆定律I=U/R，判断电流表量程.

②根据题中所给电表读数、实验数据确定.

（2）滑动变阻器的连接：

①根据“远大近小”原则，“一上一下”接入电路.即滑片与下接线柱的距离越远阻值越大，越近阻值越小.

②滑动变阻器接人电路后，电阻的大小变化要符合题意。

类型2 画电路图

画电路图作图规范及注意事项：

（1）各元件的符号要规范，连线横平竖直；

（2）除滑动变阻器外，其余元件不能画在拐角处；

（3）导线不能交叉，多条导线连接处画出节点；

（4）滑片移动的方向与实物图保持一致。

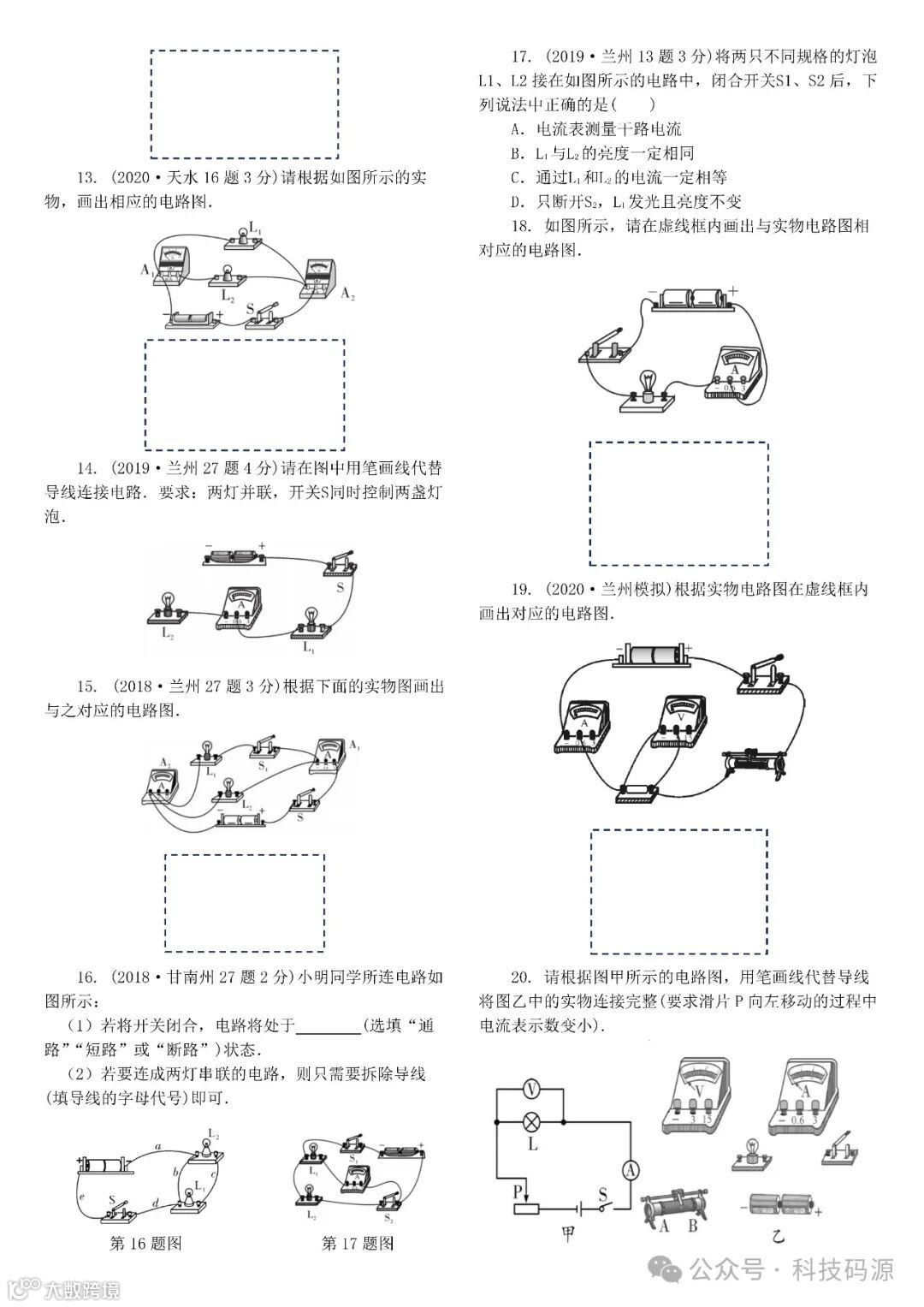

巩固练习题
