Pinpoint 是一个开源的 APM (Application Performance Management/应用性能管理)工具，用于监控和追踪大规模分布式系统。本文对 Pinpoint 的 PHP 客户端做了一次较深入的原理分析，后续我们将分享更多性能监控和诊断领域的技术文章。

- 正文开始 -

🔍

Pinpoint PHP Agent 利用 PHP/Zend 虚拟机提供的 Hook 机制实现，实现不修改代码就能监控 PHP 应用。该 Agent 使用 C++ 开发，各种插件除了直接写在Agent（使用C++）之外，同时也支持加载某个目录下 PHP 开发的插件，地址如下：

https://github.com/naver/pinpoint-c-agent

编译构建

首先讲一下这个 Agent 怎么使用。Clone 代码到本地后，安装必要的编译依赖，Ubuntu 环境下：

$ sudo apt install automake bison flex g++ git libtool make pkg-config openssl libssl-dev php-dev$ cd pinpoint-c-agent/pinpoint_php$ ./Build.sh$ export LD_LIBRARY_PATH=$PWD/../thirdlibray/var/:$LD_LIBRARY_PATH$ sudo make install

注意：需要安装 php-dev，提供了 phpize 用于编译 PHP 拓展。

GCC版本较高时，编译会出现问题，这是由于其默认开启了c++11标准，编译thrift使用 std::shared_ptr 而非 boost::shared_ptr。

需要修改 pinpoint_common/Makefile ，给 CFLAGS 和 CPPFLAGS 添加-DFORCE_BOOST_SMART_PTR。

接着部署 Collector，HBase 和 Web 后启动。本地部署直接使用默认配置即可，注意，单机模式的 HBase 等使用默认端口。需要 pinpoint 版本 1.8.0-RC1 及以上。

接下来，安装 PHP 环境用于测试：

sudo apt install apache2 php libapache2-mod-php

修改 PHP.ini ( /etc/php/7.0/apache2/php.ini)，添加以下内容：

[pinpoint]extension=</path/to/php-7.1.0-pinpoint.so>pinpoint_agent.trace_exception=truepinpoint_agent.config_full_name=</path/to/pinpoint_agent.conf>

pinpoint动态链接库的安装地址，从上面的make install可以看到，默认是 /usr/lib/php/20151012/pinpoint.so。

修改 pinpoint_agent.conf 配置，设置collector地址，plugin目录以及日志文件等。pinpoint-c-agent/quickstart/config/pinpoint_agent.conf.example 有一个模版。配置好后，重启 apache2 服务器，访问 PHP 应用就，可以从 Pinpoint 看到监控数据了。

原理分析

Pinpiont PHP Agent和 Java Agent 一样使用 thrift 传递相同格式的 Trace 数据，本篇原理主要涉及：

• PHP 方法拦截原理；

• 插件实现原理；

• Agent 与 Zend 虚拟机交互。

从 PHP/Zend 虚拟机谈起

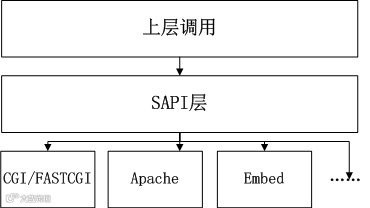

PHP 分为接口层、语言层、虚拟机三个部分，分别对应 SAPI、PHP语言、Zend虚拟机。

SAPI (Server Application Programming Interface) 是各个服务器抽象层之间的约定，提供PHP的入口，脚本的执行都是从这里开始的。比如CLI是命令行入口，通常我们执行php main.php就是调 CLI 模块的 main 方法，同时它提供函数指针的方式提供了一些基本的功能，比如对于无缓存的写调用的是 CLI 提供的 fwrite。

apache2handler 是 Apache 服务器上运行的入口，它提供了和 Apache 服务器交互的功能，比如对于无缓存的写调用的 Apache 提供的 rwrite，而 PHP 的全局变量如 GET,GET,_SERVER 都是在该模块初始化的时候设置的。SAPI相当于一扇大门。

语言层，PHP 利用 re2c 和 bison 完成对源文件的词法分析和预发分析，生成 opcode 数组提供给 Zend 虚拟机执行，为了提高效率还有对应的缓存。每个 opcode 都有对应的 handler 函数供虚拟机调用，执行完成的结果通过 SAPI 返回给终端或者服务器。

PHP 的整体生命周期如下：

当 PHP 应用开始执行时，调用各个拓展模块的模块初始化函数（MINIT），当有请求过来时，调用每一个模块的请求初始化函数（RINIT），之后执行请求的PHP文件，执行完成后，调用请求清理函数（RSHUTDOWN）后执行清理，随后调用模块清理函数（MSHUTDOWN）之后结束执行。

这里只是大致描述，想要深入了解PHP内核从下方链接获取更多信息。由于 PHP Agent 与 PHP 内核密不可分，涉及到 Agent 原理的将在后面提及。

http://www.php-internals.com/book/?p=index

Agent插桩原理

http://www.php-internals.com/book/?p=index

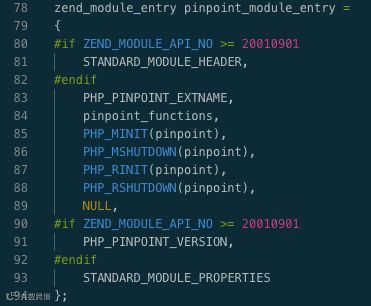

该文件是 PHP pinpoint 拓展的接口，里面定义了 zend_module_entry 结构体：

PHP 扩展通过 zend_module_entry 这个结构来表示，此结构定义了扩展的全部信息：扩展名、扩展版本、扩展提供的函数列表以及 PHP 四个执行阶段的 Hook 函数等，每一个扩展都需要定义一个此结构的变量，而且这个变量的名称格式必须是：{mudule_name}_module_entry，内核正是通过这个结构获取到扩展提供的功能的。其中 PHP_MINT 等是 C 语言宏定义这里不再展开。

分析 PHP_MINIT_FUNCTION(pinpoint) 函数:

1. 首先完成一些全局变量初始化以及模块ini配置文件读取相关的工作。之后读取在php.ini文件中设置的pinpiont-agent.config文件。此时Agent状态为 AGENT_CREATED

2. 创建 Agent 并preInit()，完成诸如日志等初始化、Context 初始化、设置 ApiDataManager 和 StringDataManager，这两者用于 Trace 信息记录。此时Agent状态为 AGENT_PRE_INITED

3. 初始化 AOP 拦截功能，init_aop()完成 InterceptorManagerPtr 初始化，并生成 PhpAop 对象。此时AOP拦截函数并未运行

4. 打开 AOP 功能，turn_on_aop()是重点，它将 Zend 虚拟机中执行PHP函数的函数替换成自定义的函数，hacker 了 Zend 虚拟机。

zend_execute_ex 是虚拟机执行用户定义函数的opcode处理函数，zend_execute_internal是Zend处理内部函数的 opcode handler function。实际上PHP区分方法和函数，这里统称函数。

如果需要捕获异常，则替换掉Zend的zend_throw_exception_hook函数。接下来替换掉的zend_error_cb函数是Zend 的默认 error handler function。

替换完之后，

"RunOriginExecute::isRunning=1"，沿用之前 Zend 的 opcode handler 逻辑，此时is_aop_turn_on为false。

接下来看PHP_RINIT_FUNCTION(pinpoint)函数：

• 递增请求计数器，设置全局变量，获得 Agent 指针;

• 如果 AOP 功能为 false，并且 Agent 状态为 AGENT_STARTED 则打开 AOP。

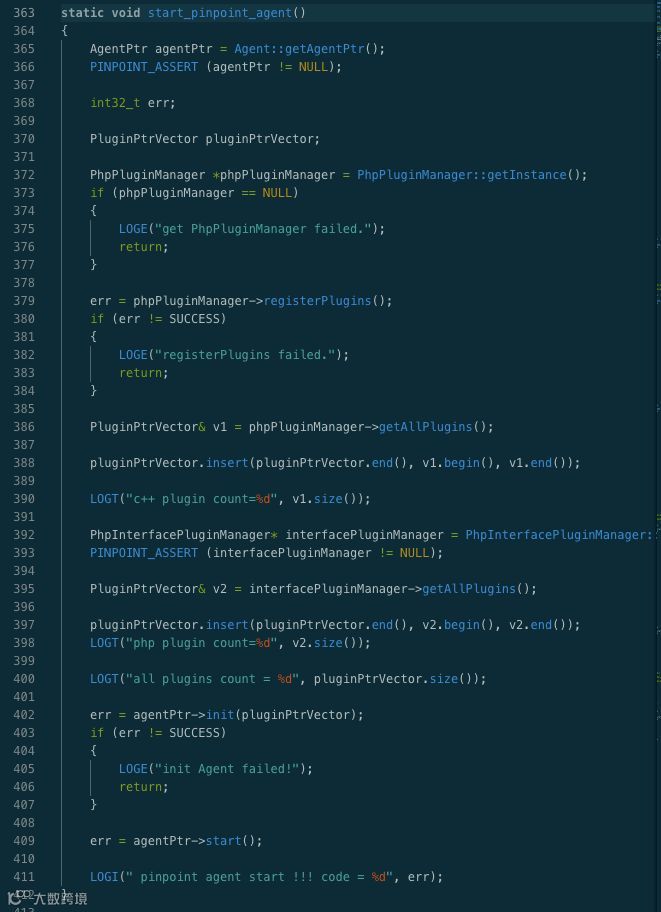

如果 Agent 状态为 AGENT_PRE_INITED，则加载 Plugins 目录下的 PHP 插件（通过zend_file_handle）并且开启另外的线程启动 Agent。主要完成 C++ Plugins 和 PHP Plugins 的注册。

接下来处理 HTTP 请求 Headers ，给每一个请求分配 CallId ，接下来调用 PhpRequestInterceptor 的 before 方法。这个是请求级别的拦截器，还有一个是 PhpInternalFunctionsPlugin ，这俩插件是 C++ 实现的，其余是 PHP 实现的。

再看PHP_RSHUTDOWN_FUNCTION(pinpoint),实际上它的处理和 RINIT 类似，但是调用的是 end 方法，记录一次请求结束相关的信息。这里也处理了 HTTP Headers ，关于具体透传的细节在这里不深入。

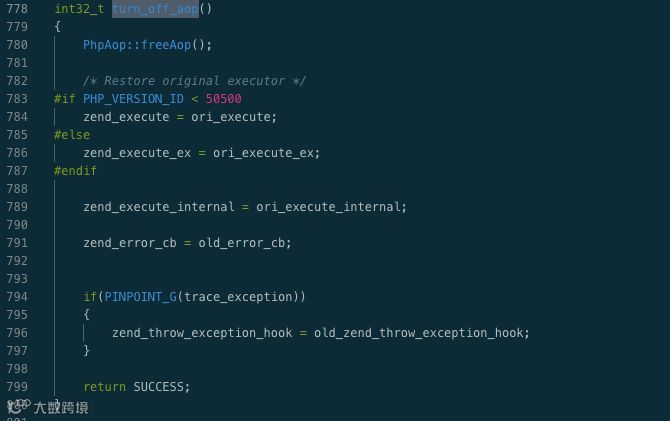

PHP_MSHUTDOWN_FUNCTION(pinpoint)函数比较简单，首先等异步启动Agent的线程执行完毕，接下来agentPtr->stop()停止 Agent，关闭AOP功能。turn_off_aop()代码如下：

可以看到，它将 pinpiont 修改的 opcode handler 替换成 Zend 默认的handler。

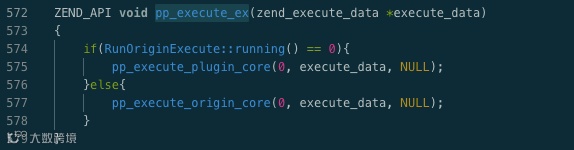

接下来看 pinpoint 修改的 opcode handler，以pp_execute_ex为例，它首先判断是否执行旧的 handler。

如果不执行旧的 handler，则调用 pp_execute_plugin_core，这个函数的定义也在 aop_hook.cpp文件中，这个函数比价长，并且对 PHP 的版本做了适配。核心部分如下：

通过frame_build函数获得调用的栈帧，从中获取调用参数等。接下来调用  aop->getInterceptorPtr(frame.fullname)获取该方法的拦截器，其中 frame.fullname是方法的全名。

通过调用关系  ：

this->getInterceptorPtr(funcName.c_str()); -> this->interceptorManagerPtr->find(funcName);（class PhpAop）

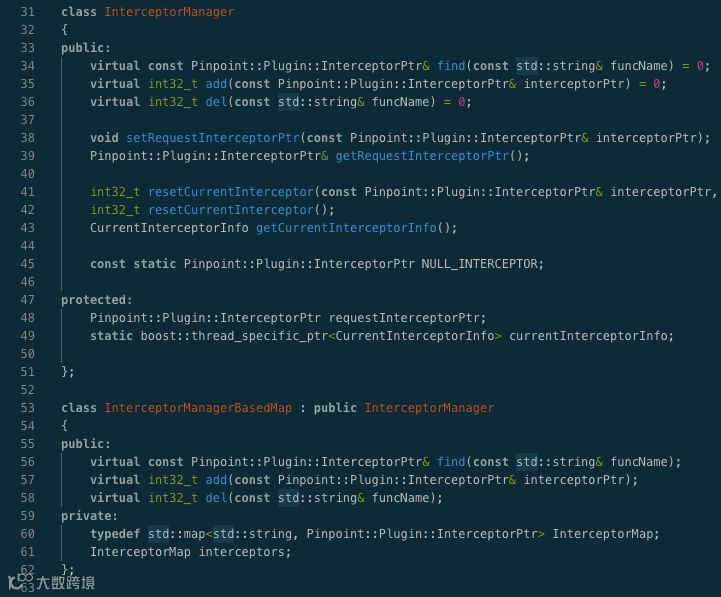

可以看出，插件最终在下面类定义的map中保存。

接下了来的事情就是分析调用栈，记录当前方法调用信息，调用 Interceptor 的before 方法。然后使用 Zend 默认的 handler 完成方法调用后，获取返回值，调用  Interceptor 的 end 方法。释放 frame 等。这样就完成了一次调用的记录。

基本原理总结：

插桩通过 PHP/Zend 拓展，通过 Hook 拦截其生命周期，修改Zend虚拟机的 opcode handler function，将所有待执行函数的 handler 封装一层，如果拦截器存在（方法名+拦截器组成一个map进行find）则让 PHP 函数执行前调用 before 方法，执行后调用 end 方法。 实际上和 Java Agent 原理基本类似，只不过是 Java 使用了 JVM 提供的 Instrumentation ，PHP 使用了 Zend 提供的 Hook 。

使用PHP编写插件原理

前面提到过，除了使用 C++ 实现插件（拦截器）外，还可以使用PHP实现。Pinpoint 在 Zend 虚拟机定义了 \Pinpoint\Interceptor 类。例如：

pinpiont-c-agent/quickstart/php/web/plugins/curl_plugin.php：

通过继承这个类，并且在plugin的入口PHP文件（pinpoint_agent.config中定义）中：

$p = new CurlPlugin();pinpoint_add_plugin($p, "curl_plugin.php");

即可（参考plugins_create.php)。

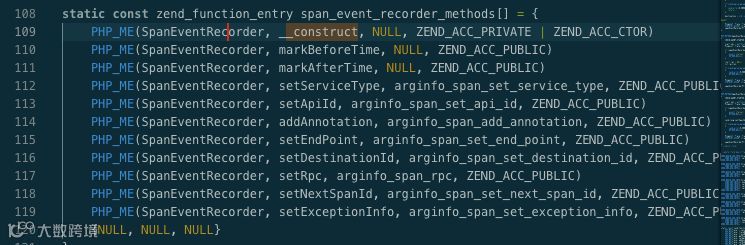

实际上这个类定义在 php_interfaces.cpp中，pinpoint_add_plugin也定义在这里。两者都是通过

这个 zend_function_entry结构体注册给 Zend 虚拟机。它们的实现中调用了许多Zend 的函数，这里不做过多解释。总结起来，就是通过 Zend 虚拟机的接口，将 Pinpoint CPP 功能暴露给 PHP ，使得后者能够拦截方法调用。

 本文作者：

垆皓，阿里云开发工程师，专注于应用性能监控、诊断等领域，负责 ARMS 云产品Java 和 PHP 等语言探针的开发。
