Sentinel Go-毫秒级统计数据结构揭秘

阿里巴巴中间件

2022-10-20

导读：本文介绍了在 Sentienl-Go 中实现底层指标的本质是通过“时间轮”进行指标的数据统计和存储，在时间轮中借鉴 slice 的底层实现利用 unsafe.Pointer 和 atomic 配合对时

背景介绍

Aliware

随着微服务的流行，服务和服务之间的稳定性变得越来越重要。在 2020 年，Sentinel 社区推出 Sentinel Go 版本，朝着云原生方向演进。Sentinel Go 是一个流量治理组件，主要以流量为切入点，从流量路由、流量控制、流量整形、熔断降级、系统自适应过载保护、热点流量防护等多个维度来帮助开发者保障微服务的稳定性。

无论是流量控制还是熔断降级，实现的核心思想都是通过统计一段时间内的指标数据（请求数/错误数等），然后根据预选设定的阈值判断是否应该进行流量管控

那么如何存储并统计这一段时间内的指标数据则是核心关键，本文将揭秘 Sentienl-Go 是如何实现的毫秒级指标数据存储与统计。

固定窗口

Aliware

在正式介绍之前，先简单介绍一下固定窗口的算法（也叫计数器算法）是实现流量控制比较简单的一种方式。其他常见的还有很多例如滑动时间窗口算法，漏桶算法，令牌桶算法等等。

固定窗口算法一般是通过原子操作将请求在统计周期内进行累加，然后当请求数大于阈值时进行限流。

实现代码：


























  var (    counter    int64 //计数    intervalMs int64 = 1000 //窗口长度(1S)    threshold  int64 = 2 //限流阈值    startTime        = time.Now().UnixMilli() //窗口开始时间)
func main() {    for i := 0; i < 10; i++ {       if tryAcquire() {          fmt.Println("成功请求", time.Now().Unix())      }   }}
func tryAcquire() bool {    if time.Now().UnixMilli()-atomic.LoadInt64(&startTime) > intervalMs {       atomic.StoreInt64(&startTime, time.Now().UnixMilli())       atomic.StoreInt64(&counter, 0)   }    return atomic.AddInt64(&counter, 1) <= threshold}

固定窗口的限流在实现上看起来比较简单容易，但是也有一些问题，最典型的就是“边界”问题。

如下图：统计周期为 1S，限流阈值是 2 的情况下，假设 4 次请求恰好“跨越”了固定的时间窗口，如红色的 1SS 时间窗口所示会有四次请求，明显不符合限流的预期。

滑动时间窗口

Aliware

在滑动时间窗口算法中可以解决固定窗口算法的边界问题，在滑动窗口算法中通常有两个比较重要的概念

统计周期：例如想限制 5S 的请求数不能超过 100 次，那么 5S 就是统计周期
窗口(格子)的大小：一个周期内会有多个窗口(格子)进行指标（例如请求数）的统计，长度相等的统计周期，格子的数量越多，统计的越精确

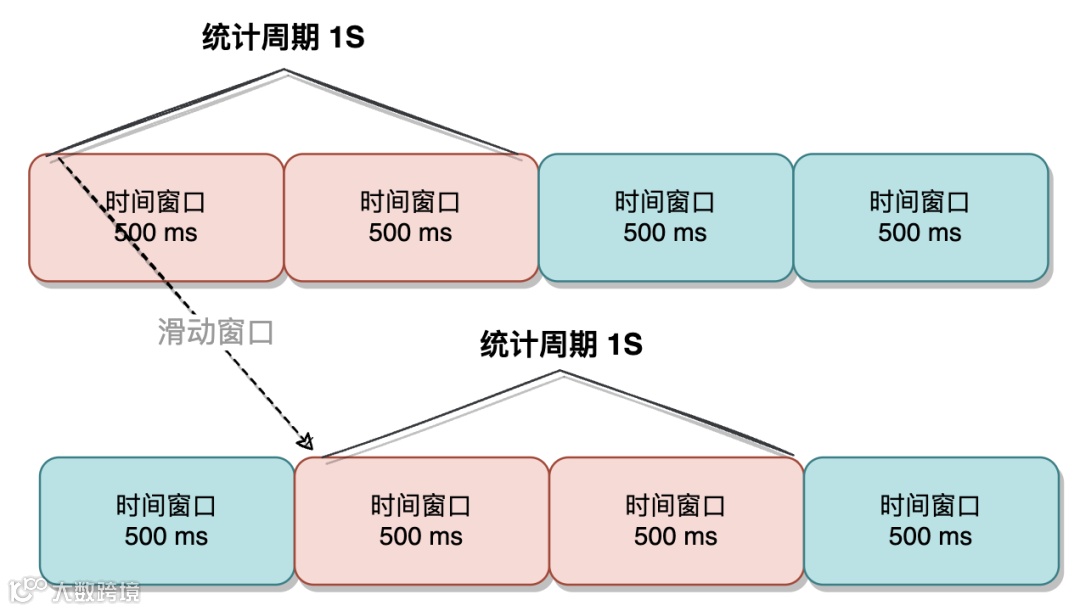

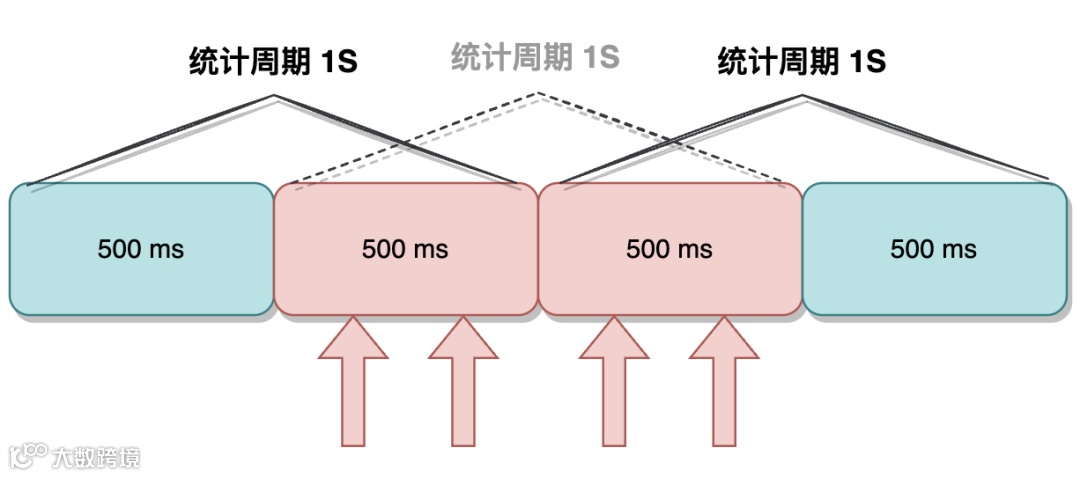

如下所示：统计周期为 1S，每个周期内分为两个格子，每个格子的长度是 500ms。

在滑动窗口中统计周期以及窗口的大小，需要根据业务情况进行设定。

统计周期一致，窗口大小不一致：窗口越大统计精准度越低，但并发性能好，越小：统计精准度越高，并发性能随之降低；

统计周期不一致，窗口大小一致：周期越长抗流量脉冲情况越好。

统计结构

Aliware

下面将详细介绍 Sentinel-Go 是如何使用滑动时间窗口高效的存储和统计指标数据的。

窗口结构

在滑动时间窗口中时间很重要。每个窗口（BocketWrap）的组成是由一个开始时间和一个抽象的统计结构：










  type BucketWrap struct {   // BucketStart represents start timestamp of this statistic bucket wrapper.   BucketStart uint64   // Value represents the actual data structure of the metrics (e.g. MetricBucket).   Value atomic.Value}

开始时间：当前格子的的起始时间

统计结构：存储指标数据，原子操作并发安全

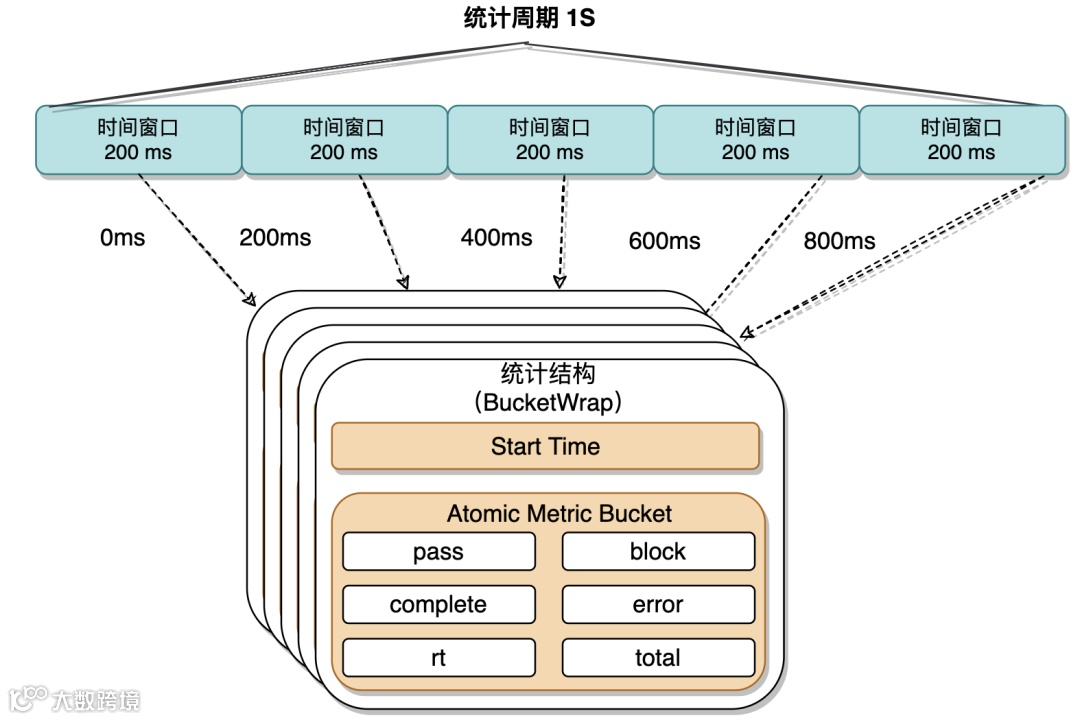

如下图：统计周期 1S，每个窗口的长度是 200ms。

指标数据：

pass: 表示到来的数量，即此刻通过 Sentinel-Go 规则的流量数量
block: 表示被拦截的流量数量
complete: 表示完成的流量数量，包含正常结束和异常结束的情况
error: 表示错误的流量数量（熔断场景使用）
rt：单次请求的 request time
total：暂时无用

原子时间轮

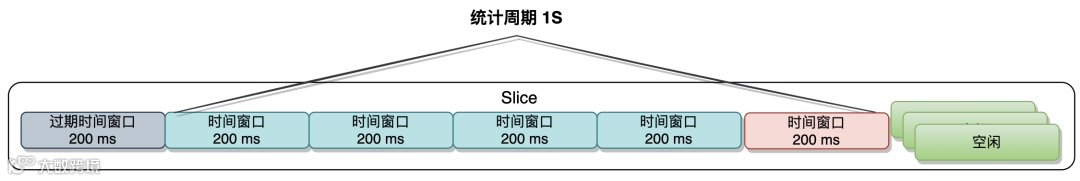

如上：整个统计周期内有多个时间窗口，在 Sentinel-Go 中统计周期是由 slice 实现的，每个元素对应一个窗口。

在上面介绍了为了解决边界问题，滑动时间窗口统计的过程需要向右滑动。随时时间的推移，无限的向右滑动，势必会让 slice 持续的扩张，导致 slice 的容量“无限”增长。

为了解决这个问题，在 Sentinel-Go 中实现了一个时间轮的概念，通过固定 slice 长度将过期的时间窗口重置，节省空间。

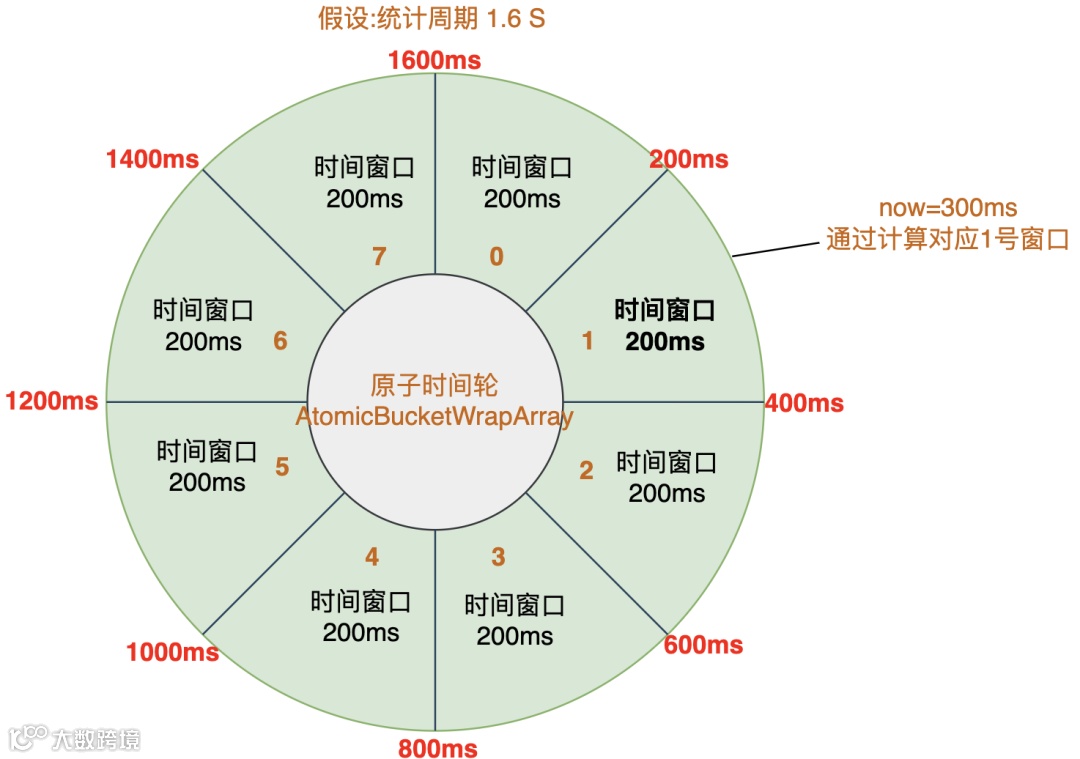

如下：原子时间轮数据结构











  type AtomicBucketWrapArray struct {   // The base address for real data array   base unsafe.Pointer // 窗口数组首元素地址   // The length of slice(array), it can not be modified.   length int // 窗口数组的长度   data   []*BucketWrap //窗口数组}

初始化

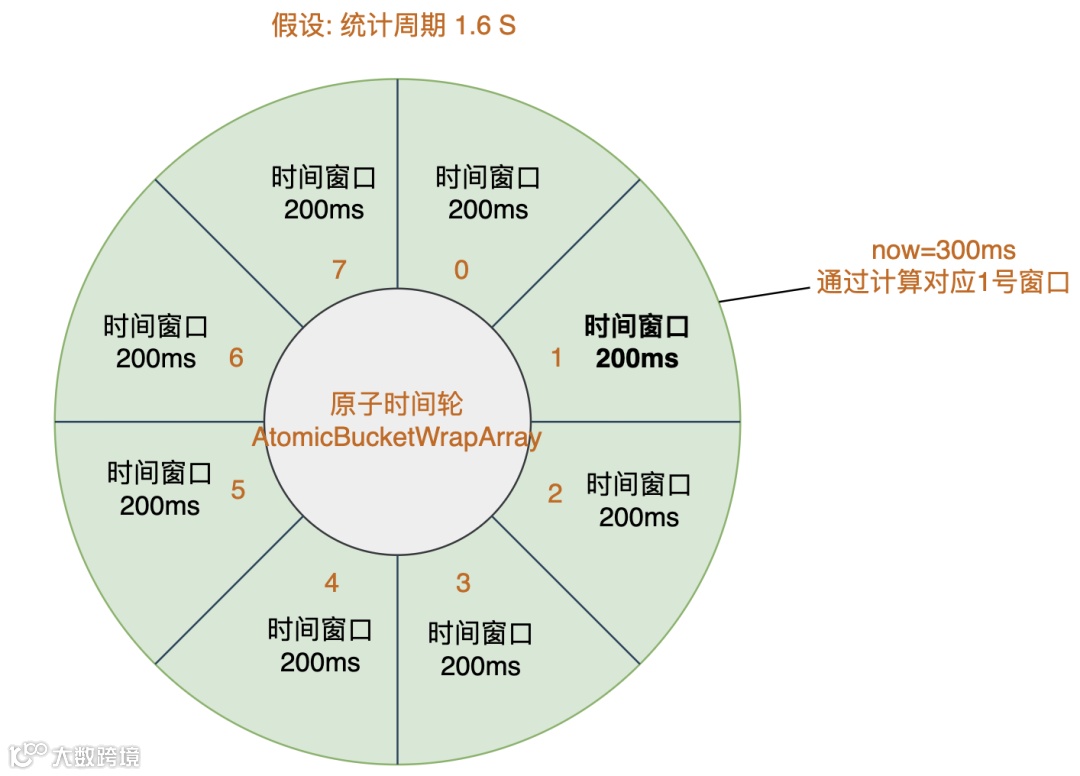

1: 根据当前时间计算出当前时间对应的窗口的 startime，并得到当前窗口对应的位置










  // 计算开始时间func calculateStartTime(now uint64, bucketLengthInMs uint32) uint64 {   return now - (now % uint64(bucketLengthInMs))}// 窗口下标位置idx := int((now / uint64(bucketLengthInMs)) % uint64(len))

2：初始化窗口数据结构（BucketWrap）






















  for i := idx; i <= len-1; i++ {   ww := &BucketWrap{      BucketStart: startTime,      Value:       atomic.Value{},   }   ww.Value.Store(generator.NewEmptyBucket())   ret.data[i] = ww   startTime += uint64(bucketLengthInMs)}for i := 0; i < idx; i++ {   ww := &BucketWrap{      BucketStart: startTime,      Value:       atomic.Value{},   }   ww.Value.Store(generator.NewEmptyBucket())   ret.data[i] = ww   startTime += uint64(bucketLengthInMs)}

3：将窗口数组首元素地址设置到原子时间轮







  // calculate base address for real data arraysliHeader := (*util.SliceHeader)(unsafe.Pointer(&ret.data))ret.base = unsafe.Pointer((**BucketWrap)(unsafe.Pointer(sliHeader.Data)))

如果对unsafe.Pointer和slice熟悉的同学，对于这段代码不难理解。这里通过unsafe.Pointer 将底层 slice 首元素（第一个窗口）地址设置到原子时间轮中。这么做的原因主要是实现对时间轮中的元素（窗口）进行原子无锁的读取和更新。

窗口获取&窗口替换

如何在并发安全的情况下读取窗口和对窗口进行替换（时间轮涉及到对窗口更新操作）

代码如下：




































  // 获取对应窗口func (aa *AtomicBucketWrapArray) get(idx int) *BucketWrap {   // aa.elementOffset(idx) return the secondary pointer of BucketWrap, which is the pointer to the aa.data[idx]   // then convert to (*unsafe.Pointer)   if offset, ok := aa.elementOffset(idx); ok {      return (*BucketWrap)(atomic.LoadPointer((*unsafe.Pointer)(offset)))   }   return nil}
// 替换对应窗口func (aa *AtomicBucketWrapArray) compareAndSet(idx int, except, update *BucketWrap) bool {   // aa.elementOffset(idx) return the secondary pointer of BucketWrap, which is the pointer to the aa.data[idx]   // then convert to (*unsafe.Pointer)   // update secondary pointer   if offset, ok := aa.elementOffset(idx); ok {      return atomic.CompareAndSwapPointer((*unsafe.Pointer)(offset), unsafe.Pointer(except), unsafe.Pointer(update))   }   return false}
// 获取对应窗口的地址func (aa *AtomicBucketWrapArray) elementOffset(idx int) (unsafe.Pointer, bool) {   if idx >= aa.length || idx < 0 {      logging.Error(errors.New("array index out of bounds"),         "array index out of bounds in AtomicBucketWrapArray.elementOffset()",         "idx", idx, "arrayLength", aa.length)      return nil, false   }   basePtr := aa.base   return unsafe.Pointer(uintptr(basePtr) + uintptr(idx)*unsafe.Sizeof(basePtr)), true}

获取窗口：

在 get func 中接收根据当前时间计算出的窗口对应下标位置

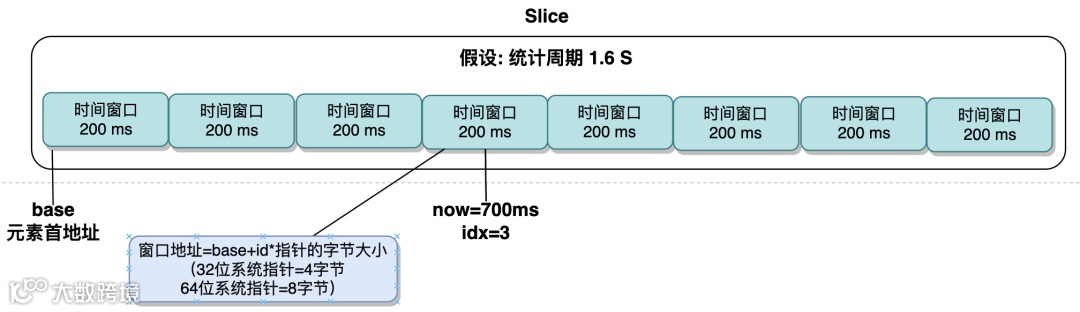

根据下标位置在 elementOffset func 中，首先将底层的 slice 首元素地址转换成 uintptr，然后将窗口对应下标*对应的指针字节大小即可以得到对应窗口元素的地址
将对应窗口地址转换成时间窗口（*BucketWarp）即可

窗口更新：

和获取窗口一样，获取到对应下标位置的窗口地址，然后利用 atomic.CompareAndSwapPointer 进行 cas 更新，将新的窗口指针地址更新到底层数组中。

滑动窗口

在原子时间轮中提供了对窗口读取以及更新的操作。那么在什么时机触发更新以及如何滑动？

滑动

所谓滑动就是根据当前时间找到整个统计周期的所有窗口中的数据。例如在限流场景下，我们需要获取统计周期内的所有 pass 的流量，从而来判断当前流量是否应该被限流。

核心代码：





































  // 根据当前时间获取周期内的所有窗口func (m *SlidingWindowMetric) getSatisfiedBuckets(now uint64) []*BucketWrap {   start, end := m.getBucketStartRange(now)   satisfiedBuckets := m.real.ValuesConditional(now, func(ws uint64) bool {      return ws >= start && ws <= end   })   return satisfiedBuckets}

// 根据当前时间获取整个周期对应的窗口的开始时间和结束时间func (m *SlidingWindowMetric) getBucketStartRange(timeMs uint64) (start, end uint64) {   curBucketStartTime := calculateStartTime(timeMs, m.real.BucketLengthInMs())   end = curBucketStartTime   start = end - uint64(m.intervalInMs) + uint64(m.real.BucketLengthInMs())   return}
// 匹配符合条件的窗口func (la *LeapArray) ValuesConditional(now uint64, predicate base.TimePredicate) []*BucketWrap {   if now <= 0 {      return make([]*BucketWrap, 0)   }   ret := make([]*BucketWrap, 0, la.array.length)   for i := 0; i < la.array.length; i++ {      ww := la.array.get(i)      if ww == nil || la.isBucketDeprecated(now, ww) || !predicate(atomic.LoadUint64(&ww.BucketStart)) {         continue      }      ret = append(ret, ww)   }   return ret}

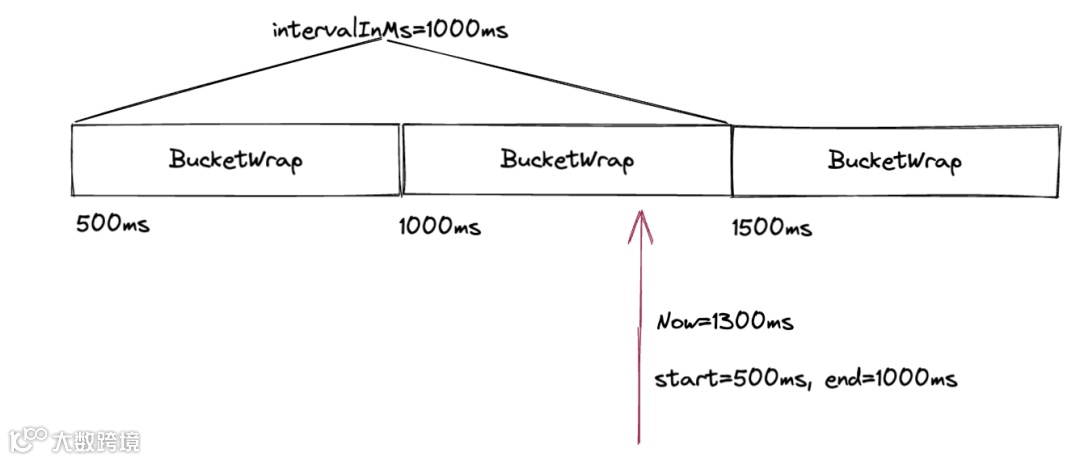

如下图所示：统计周期=1000ms（跨两个格子），now=1300 时计算出 start=500,end=1000

那么在计算周期内的 pass 数量时，会根据如下条件遍历格子，也就会找到开始时间是 500 和 1000 的两个格子，那么统计的时候 1000 的这个格子中的数据自然也会被统计到。（当前时间 1300，在 1000 的这个格子中）







  satisfiedBuckets := m.real.ValuesConditional(now, func(ws uint64) bool {      return ws >= start && ws <= end    })

更新

每次流量经过时都会进行相应的指标存储，在存储时会先获取对应的窗口，然后会根据窗口的开始时间进行对比，如果过期则进行窗口重置。

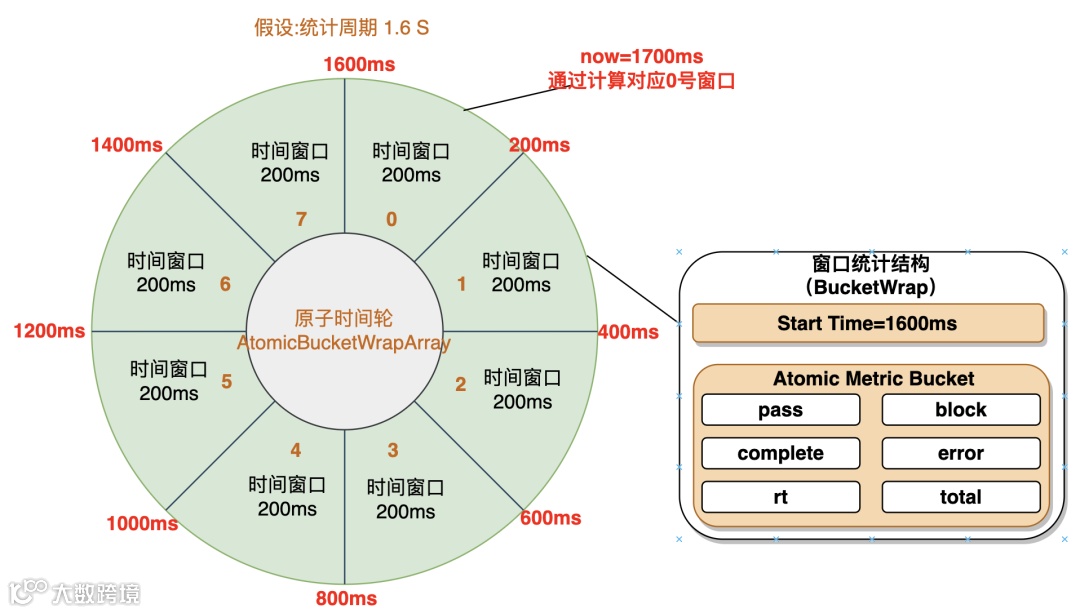

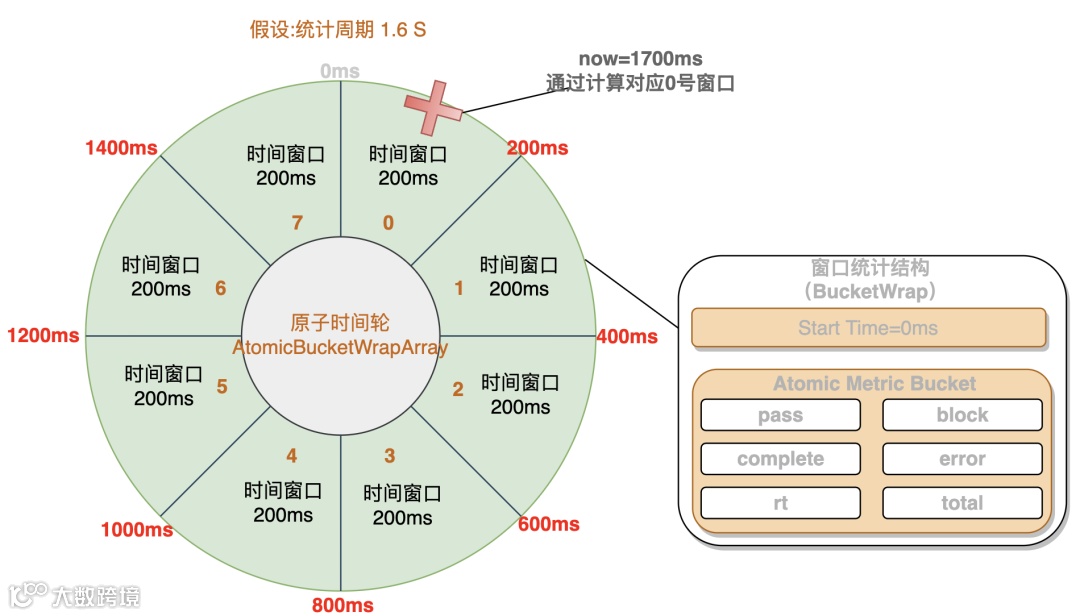

如下图：根据窗口开始时间匹配发现 0 号窗口已过期。

如下图：重置窗口的开始时间和统计指标。

核心代码：








































  func (la *LeapArray) currentBucketOfTime(now uint64, bg BucketGenerator) (*BucketWrap, error) {   // 计算当前时间对应的窗口下标   idx := la.calculateTimeIdx(now)   // 计算当前时间对应的窗口的开始时间   bucketStart := calculateStartTime(now, la.bucketLengthInMs)
   for {     // 获取旧窗口      old := la.array.get(idx)      // 如果旧窗口==nil则初始化(正常不会执行这部分代码)      if old == nil {         newWrap := &BucketWrap{            BucketStart: bucketStart,            Value:       atomic.Value{},         }         newWrap.Value.Store(bg.NewEmptyBucket())         if la.array.compareAndSet(idx, nil, newWrap) {            return newWrap, nil         } else {            runtime.Gosched()         }      // 如果本次计算的开始时间等于旧窗口的开始时间，则认为窗口没有过期，直接返回      } else if bucketStart == atomic.LoadUint64(&old.BucketStart) {         return old, nil      //  如果本次计算的开始时间大于旧窗口的开始时间，则认为窗口过期尝试重置      } else if bucketStart > atomic.LoadUint64(&old.BucketStart) {         if la.updateLock.TryLock() {            old = bg.ResetBucketTo(old, bucketStart)            la.updateLock.Unlock()            return old, nil         } else {            runtime.Gosched()         }        ......      } }

总结

Aliware

通过上面的介绍可以了解到在 Sentienl-Go 中实现底层指标的统计代码量并不多，本质是通过“时间轮”进行指标的数据统计和存储，在时间轮中借鉴 slice 的底层实现利用 unsafe.Pointer 和 atomic 配合对时间轮进行无锁的原子操作，极大的提升了性能。

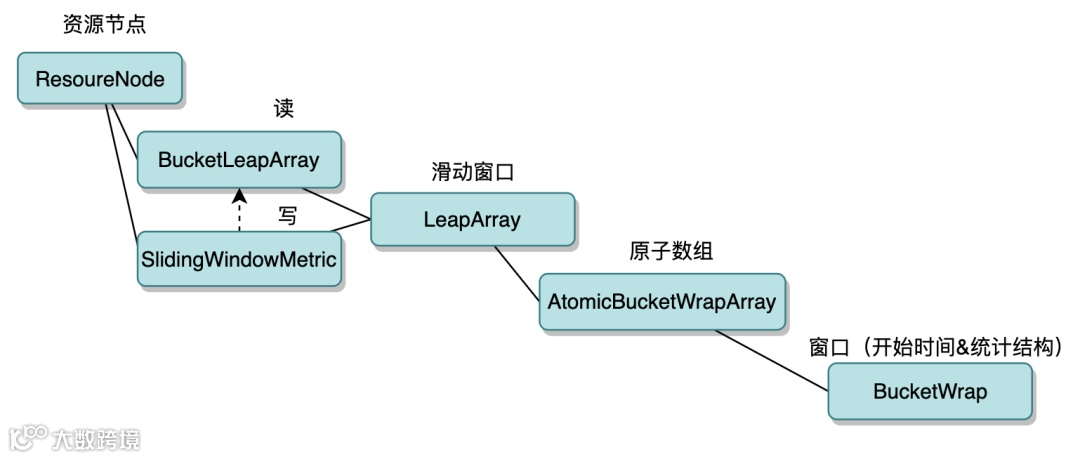

Sentinel-GO 整体的数据结构图：

作者介绍：

张斌斌（Github账号：binbin0325，公众号：柠檬汁Code），Sentinel-Golang Committer 、ChaosBlade Committer 、 Nacos PMC 、Apache Dubbo-Go Committer。目前主要关注于混沌工程、中间件以及云原生方向。

文章参考：

《golang unsafe.Pointer 使用原则以及 uintptr 隐藏的坑》

https://louyuting.blog.csdn.net/article/details/103826830
