作者：Chocho2017
资料来源：www.dfrobot.com.cn

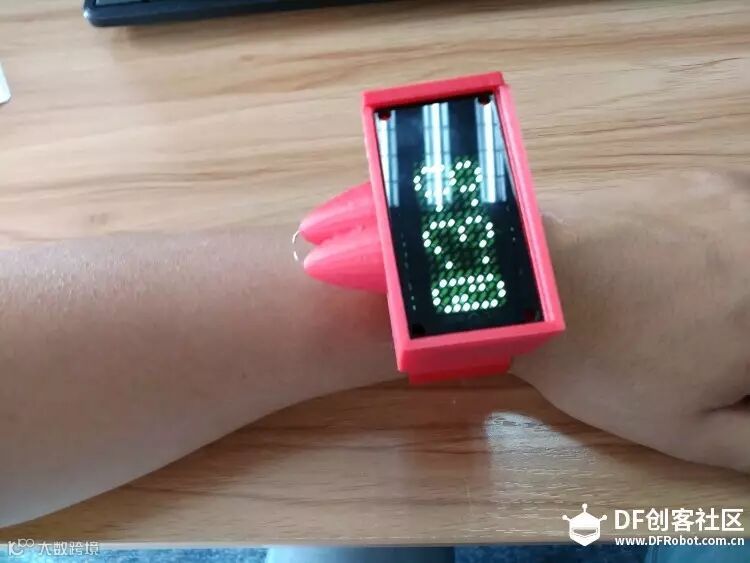

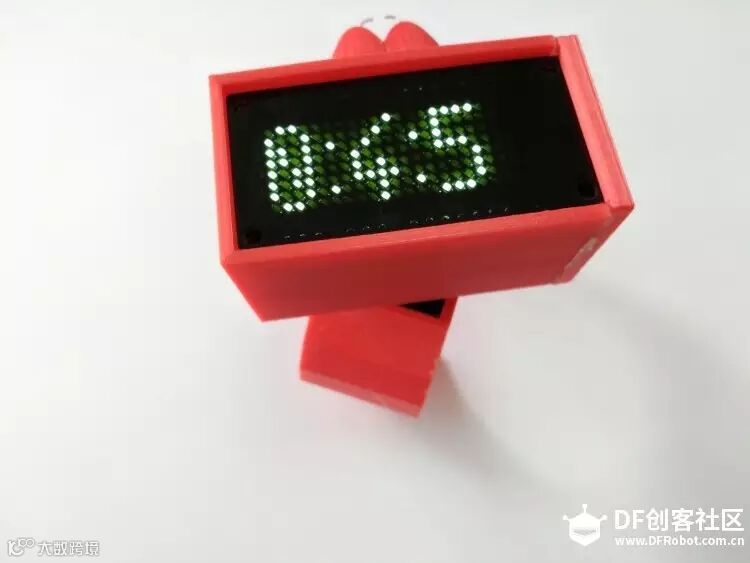

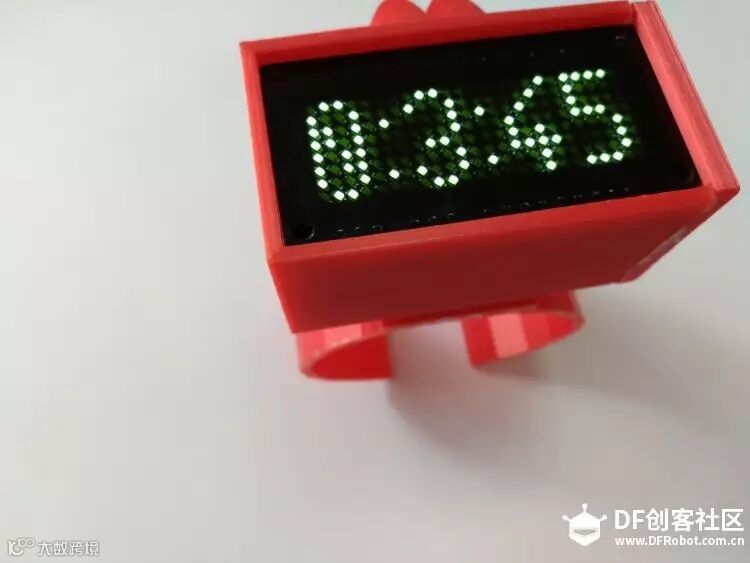

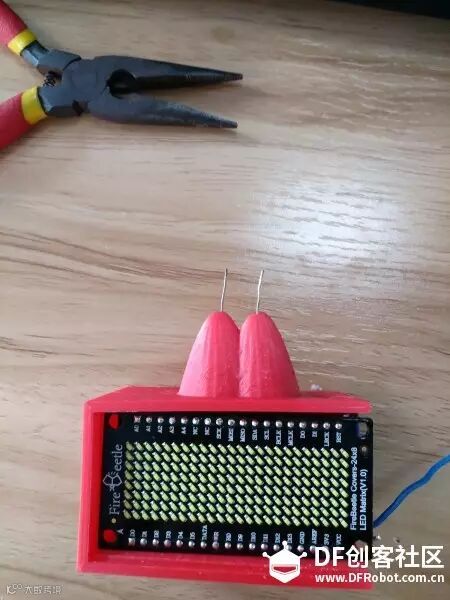

对于一个烟民来说，是否有过想抽烟却找不到打火机的经历？是否想过如果打火机可穿戴该有多好？没错，我就经历过这样的痛苦。话不多说，先晒两张照片：
呵呵，体积有点儿大，不过效果已经很明显了，至少我自己都被迷住了。
我的打火机和传统的打火机不一样，是采用电弧打火的，通过触控按钮来控制打火。触控按钮采用FireBeetle Board-ESP32主板GPIO自带的触摸功能。而且，可以看出，他还是一个手表。下面我将制作过程分享给大家。
一、硬件清单
电弧点火器高压升压线圈×1
NPN三极管×1
51Ω电阻×1
1KΩ电阻×1
1N4007二极管×1
大功率NPN三极管×1
FireBeetle Board-ESP32主板×1
FireBeetle Covers-Proto Board×1
FireBeetle Covers-24×8 LED Matrix×1
3.7V锂电池×1
注意：部分原件可以在DFRobot商城采购（www.dfrobot.com.cn）。
二、硬件连接

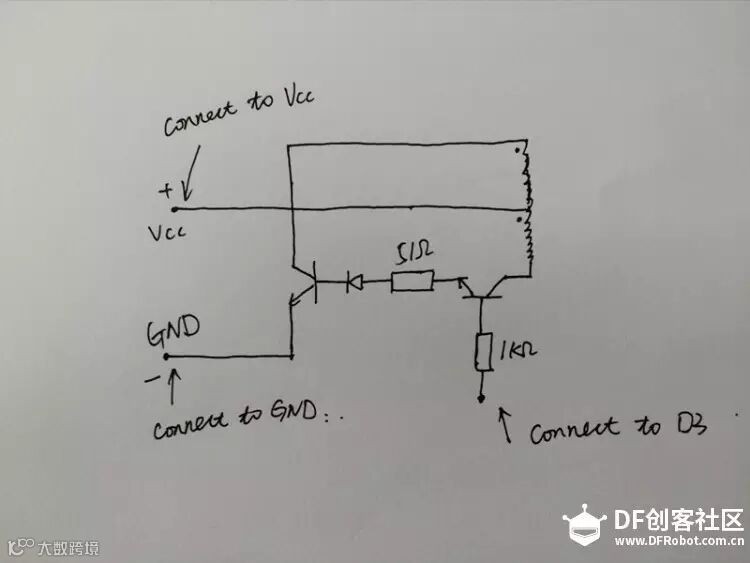

1、电路原理图，如下图所示：
将电子元器件按照图中的方式焊接在FireBeetle Covers-Proto Board板上，并将打火机的控制引脚用导线与D3连通，可以直接连接到FireBeetle Covers-Proto Board的D3，因为FireBeetle系列是pin to pin兼容的。
将Vcc连接到FireBeetle Covers-Proto Board板的Vcc，GND连接到FireBeetle Covers-Proto Board的GND（如果你看不懂原理图那就没得救了）。
2、连接触摸导线:
FireBeetle Board-ESP32主板自带触摸功能，这里用的是T3（A4）和T5（MCLK/IO12）（触摸引脚对应的端口可以查看FireBeetle Board-ESP32用户使用手册）。将A4和MCLK/IO12分半用导线引出来。

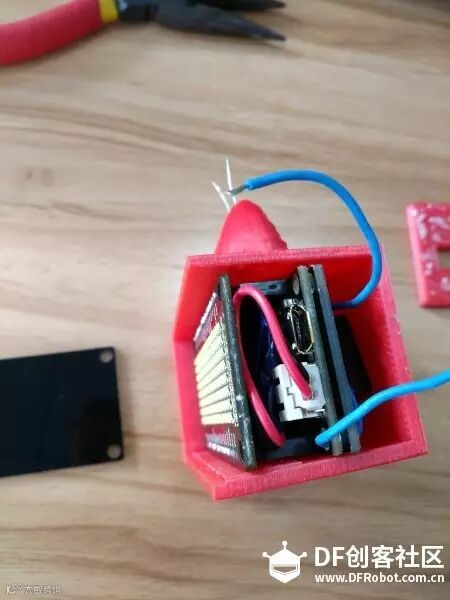

3、将LED灯板、ESP32主板和焊接好元件的扩展板连接在一起，如下图所示：
连接的方式可以采用排针和排母插接的方式，方便中间放置锂电池。
三、组装外壳
外壳采用3D打印机打印，源文件下载（请至文末左下角点击“阅读原文”下载）。
组装前需要先下载代码到主板，源代码在压缩文件包中，程序如下：

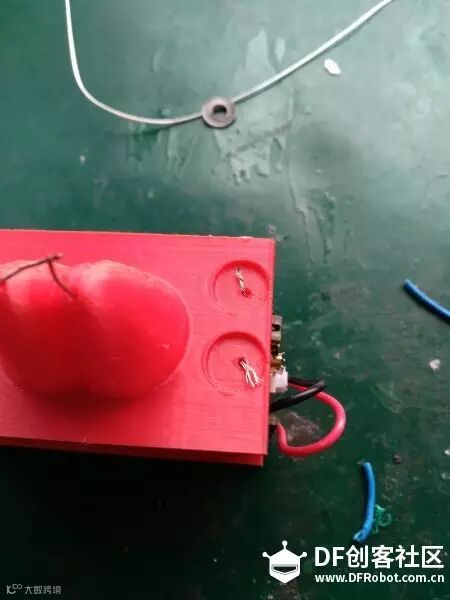

将触控导线分别穿过外壳预留的按钮安装孔，如下图所示：

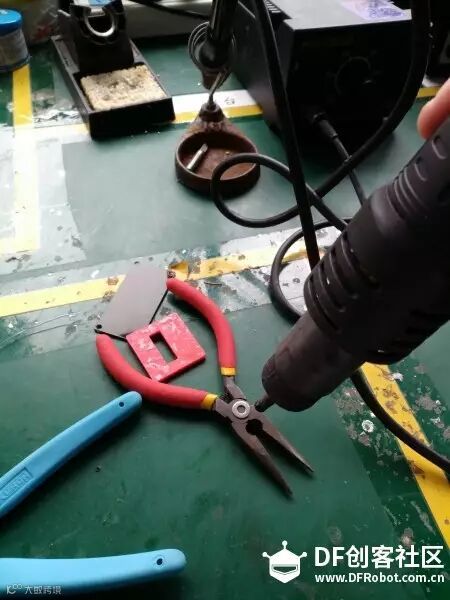

然后，将螺丝弹垫用热风枪吹热，这样方便固定螺丝弹垫到外壳（这个就是触控按钮了）：
注意：不要用手去拿弹垫，小心烫手。
将弹垫固定到外壳，确保弹垫和导线连接：
注意：在固定前，需要将高压线圈的两个输出导线穿过外壳：

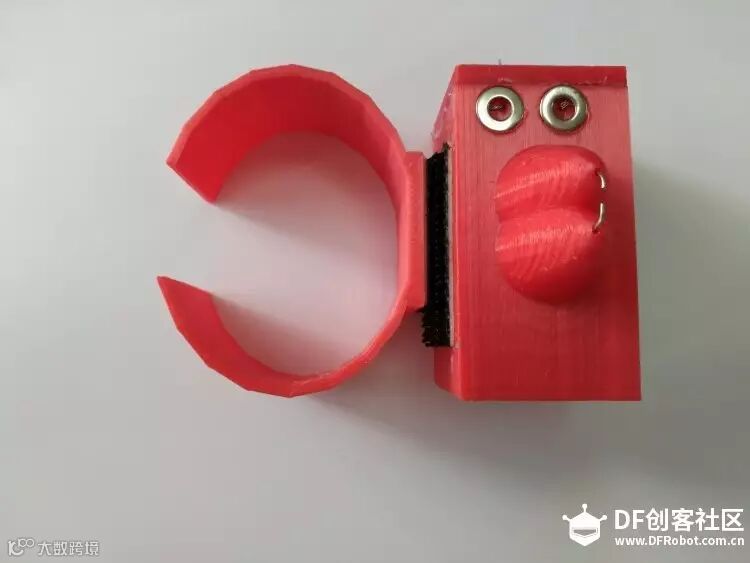

然后用热熔胶固定整个外壳，手环和打火机分别用魔术贴连接。
如下图所示：
接着，下载程序到打火机，程序源码和3D源文件（请至文末左下角点击“阅读原文”下载）。
再然后，就完工了！
