一盏小巧玲珑的掌上智能灯（详细图文教程）

作者：源代码

资料来源：www.dfrobot.com.cn

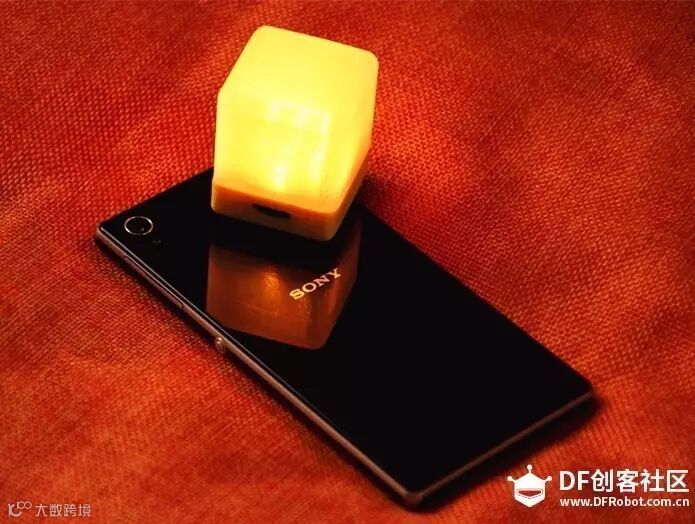

大家还记得源代码大神制作的那个又萌又酷的智能蘑菇灯（蘑菇灯传送门）吗？然而，这款蘑菇灯需要连接APP后才能进行蓝牙控制，以至于送朋友时手机的兼容性问题会造成无法控制的小尴尬。为了解决这个问题，大神又推出了一个新款——小巧玲珑的掌上智能灯。

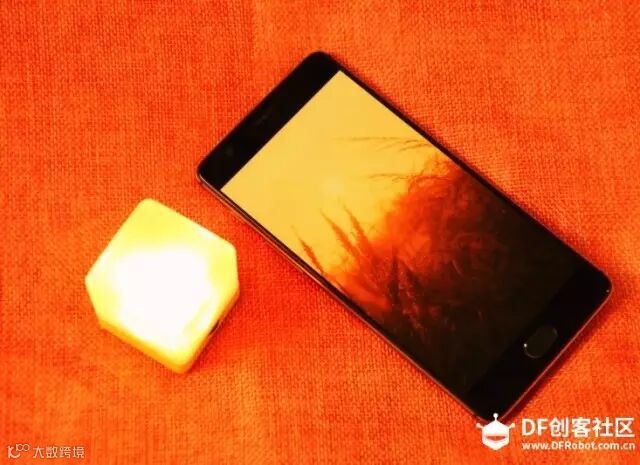

既是小巧可携带，就不得不提一下它的尺寸了，高47mm长宽均为50mm。机身为PLA材料3D打印，配置无线充电功能，使用3.7v800mAh的锂电池提供电源。控制采用DFRobot的Beetle控制器，该控制器体积只有硬币大小，非常适合做这样小巧美观的作品。操作时通过一个10K的齿轮电阻控制灯的颜色，当齿轮电位器旋转到不同的阻值时，Beetle控制器控制WS2812LED发出不同颜色的灯光。

小巧玲珑调色灯制作视频

材料清单

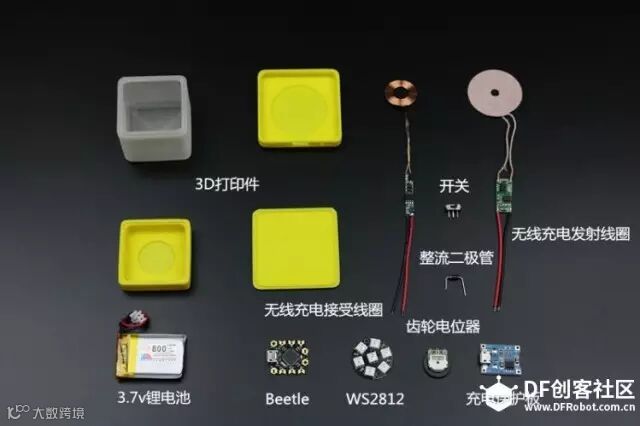

电子元器件材料如图所示：

还需要准备一把电烙铁、焊锡、高温胶带、热熔胶、剥线钳、一台3D打印机等工具。

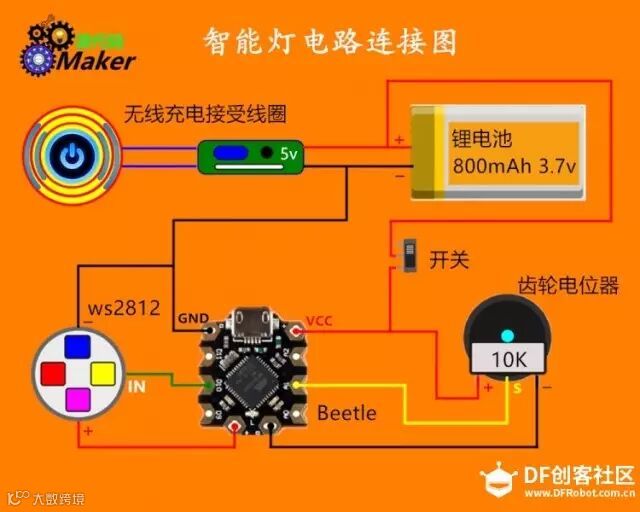

电路接线图

制作过程

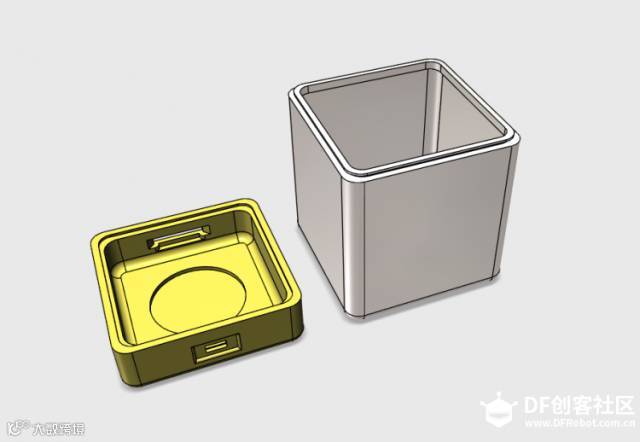

第一步 3D建模并打印

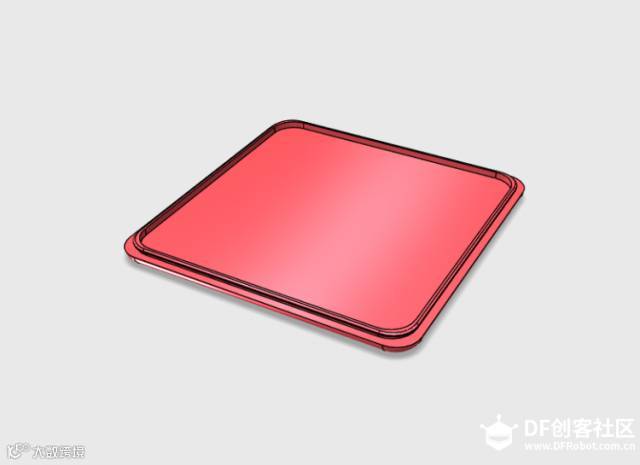

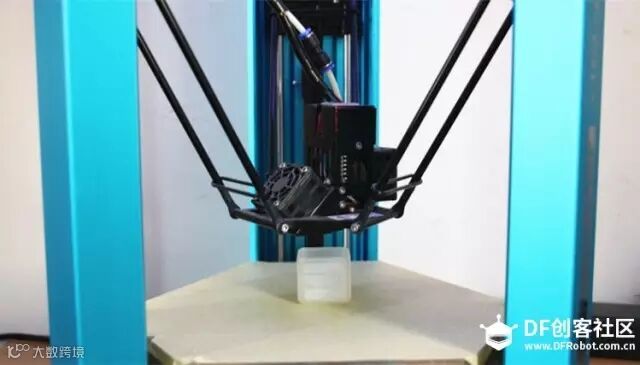

进行3D建模，并打印出智能灯的外壳和无线充电发射底座。

第二步：焊接智能灯硬件电路部分

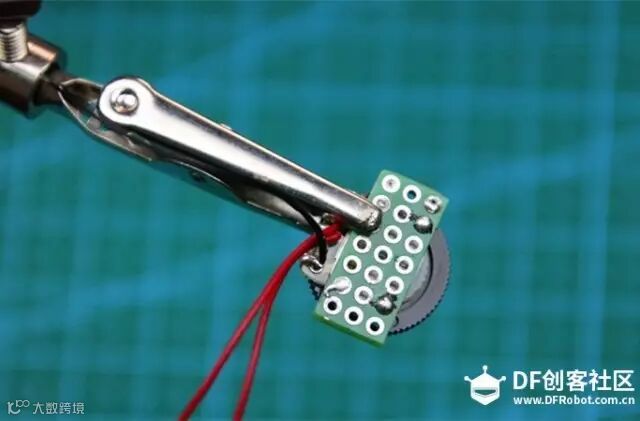

首先在无线充电接受线圈输出端正极焊接一个整流二极管，将齿轮电位器引脚焊接上导线。

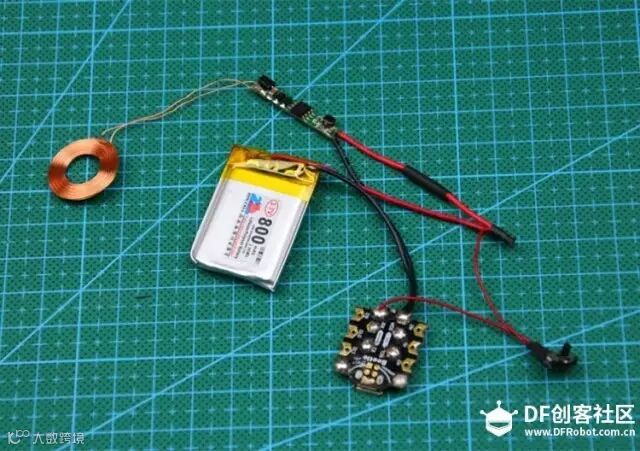

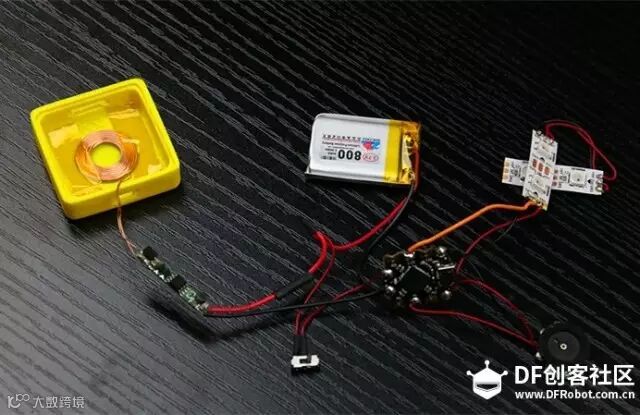

将无线充电接受线圈、电池、开关、Beetle控制器、齿轮电位器、WS2812按照电路连接图依次焊接起来。

第三步：上传程序

上传控制程序到Beetle控制器。点击“阅读原文”，查看完整代码文件。

第四步：部件组装

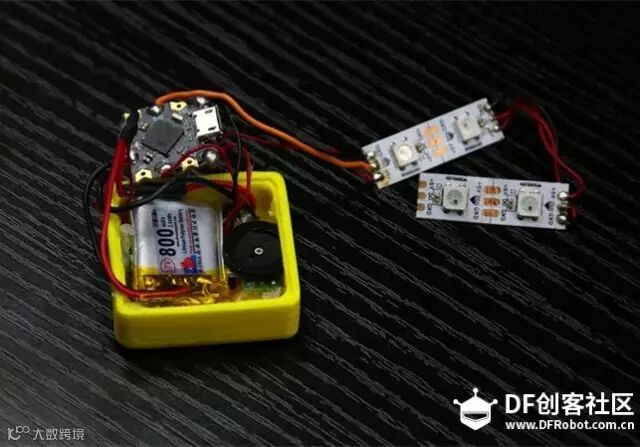

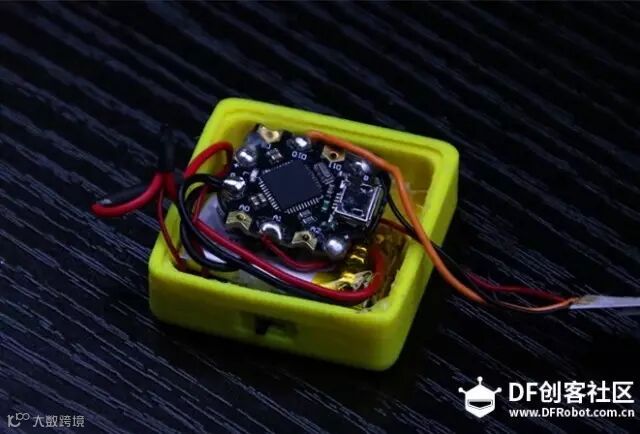

依次将无线充电接受线圈、齿轮电位器、锂电池、Beetle控制板、WS2812LED装入智能灯底座内，并用热熔胶固定，最后扣上正方体灯罩。

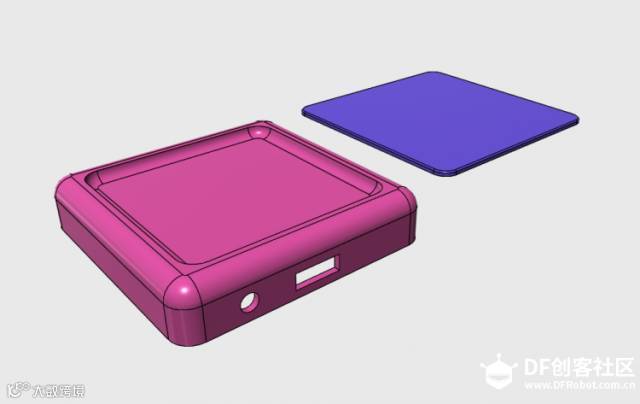

第五步：制作无线充电发射底座

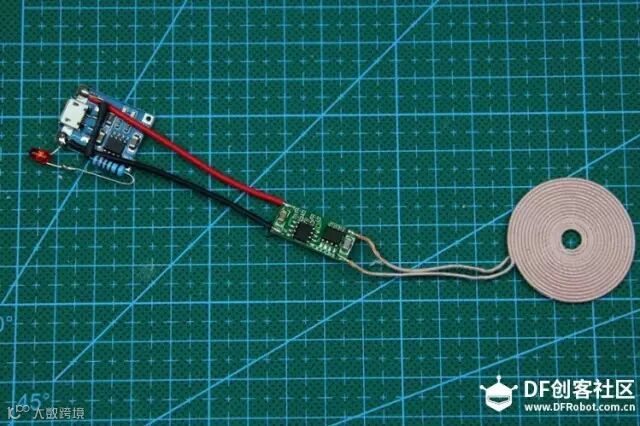

将无线充电发射线圈直流输入导线焊接在充电保护的前端，不经过限流芯片。（注意！不要焊接在保护限流板后端，否则会影响发射线圈正常工作。）再将一个220欧电阻与LED串联再并联焊接在电源输入端用作电源输入指示灯。

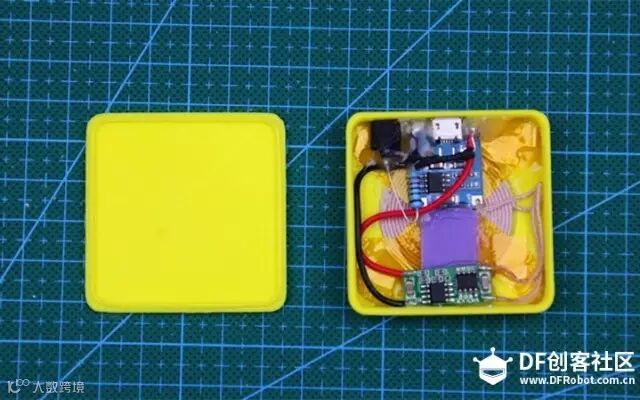

将焊接好的充电电路安装在无线充电发射底座内，并用热熔胶固定，最后扣上底座盖。

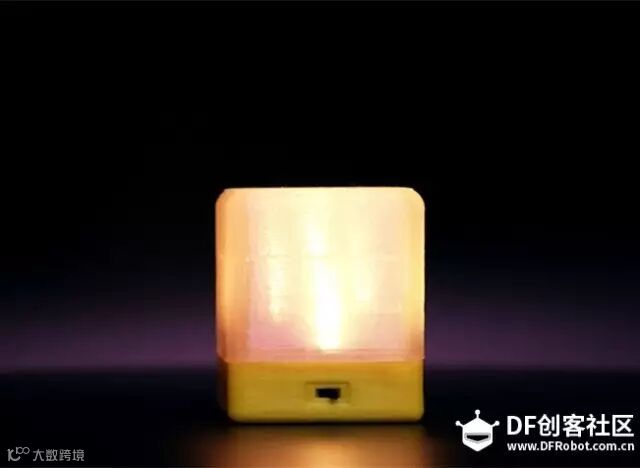

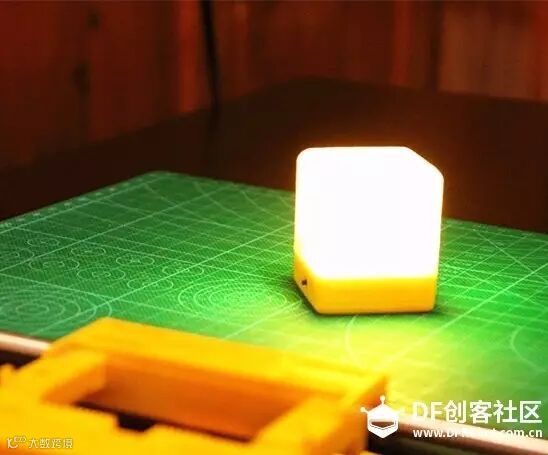

好了~做到这一步基本上就算完工了！！还有不清楚的地方可参考视频教程内的制作过程。这款智能灯相对来说制作还是比较简单的，充一次电经过测试，能连续发光6小时！续航还是非常令人满意的，当然了，如果使用容量更大的电池续航将大大提高。
