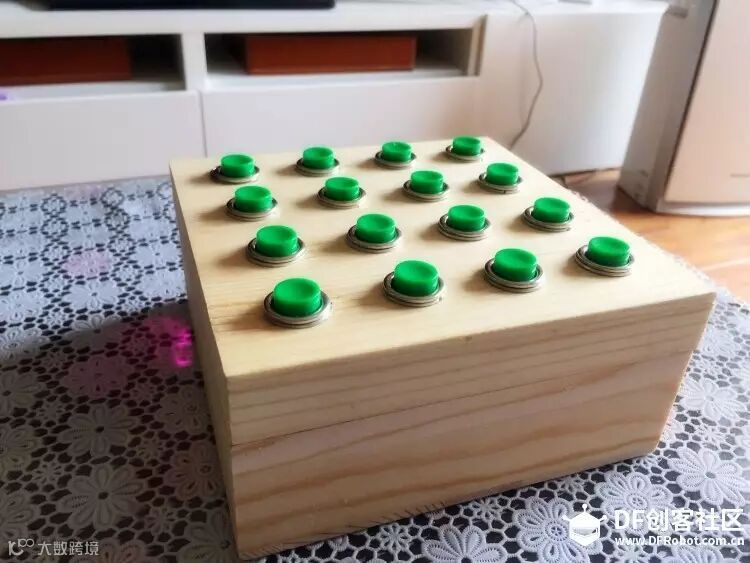

DIY简易打击垫"LaunchBox"，欢迎来到绿键森林！

前些天逛TB看到了这货

瞬间就有种”挪不动步子了“的赶脚，下面有视频

然而看了看价格，我又看了看老婆。。。算了，还是忍忍吧。

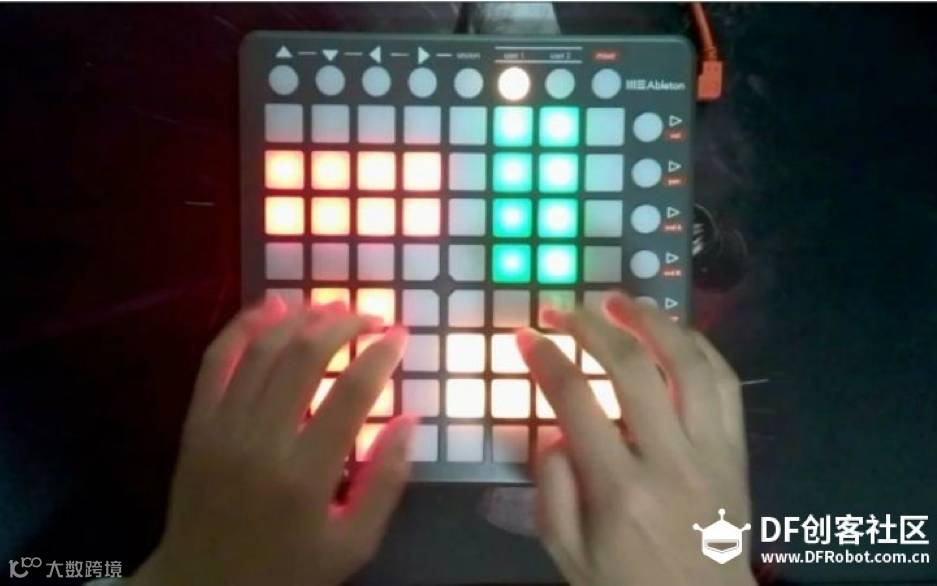

其实在这之前，我先看中的是LaunchPad：

但是感觉按键太多了，太专业。怕自己玩两天觉得难就放弃。
理性消费的OS:其实就是为了满足自己一个拍打节奏带来即时音色回馈的快感。

好了好了，不能在想下去了，干脆动手做一个。

计划：用矩阵按键模拟USB键盘把按键值发送到电脑串口，触发PC端下位机:launchpad模拟软件---Soundplant

界面：
按键触发声音，需要音色包和一些按键设置，设置我会在后文中叙述。
跑了趟电子市场买了些按键回来。

先介绍一下材料吧！

耗材：
按钮：6*6mm  ，12*12mm轻触开关， 工业仪器按键我都买了一些，因为我想做成矩阵式  ，4X4/ 6X6 /8x8随便。
如果要用小的轻触开关做，根据需要买个大一点的洞洞板。
一些导线，
木盒是TB的15*15cm

核心：
Arduino Micro/  leonardo32U4的板子可以直接用Keyborad.h的库

工具：手电钻
16CM的开孔器。
制作过程：这里演示我用大按钮做的4X4矩阵键盘

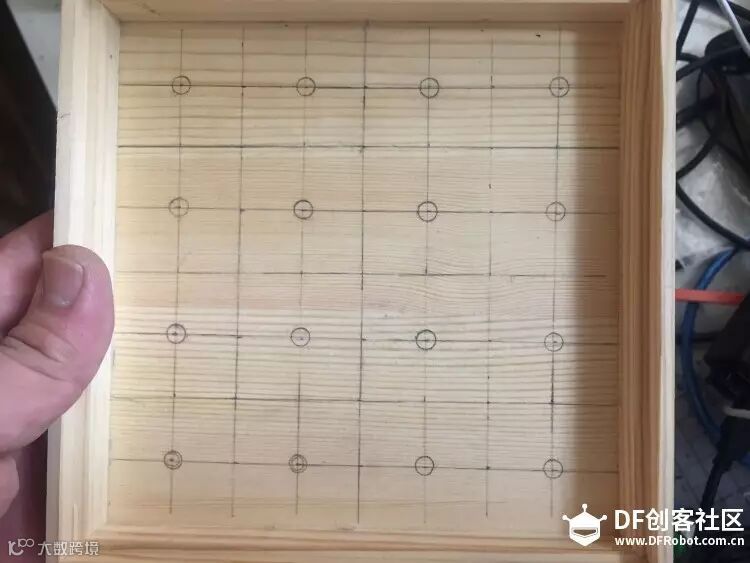

在木盒盖子反面上画出8X8的格子，每四个小格子为一个按键位，所以中心点就是开孔点。

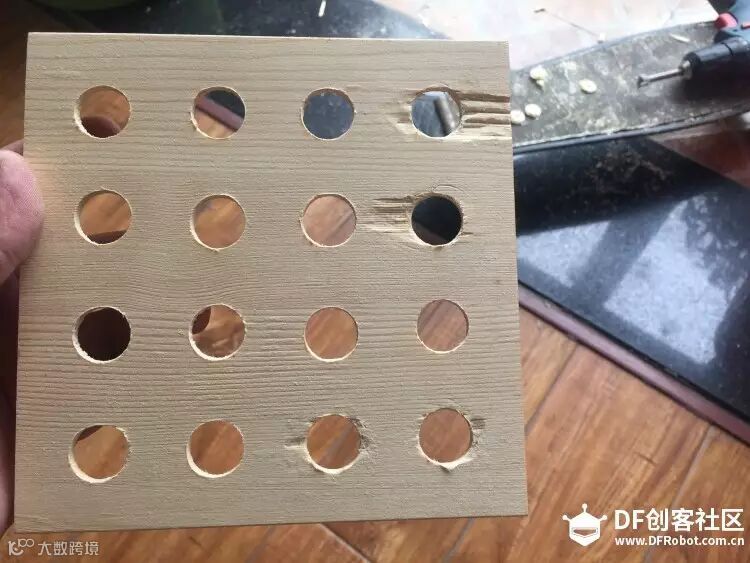

16CM开孔器钻16个洞也就几分钟。关键就是不能太用力，一不小心很容易像我这样把盖板上面弄瘸。

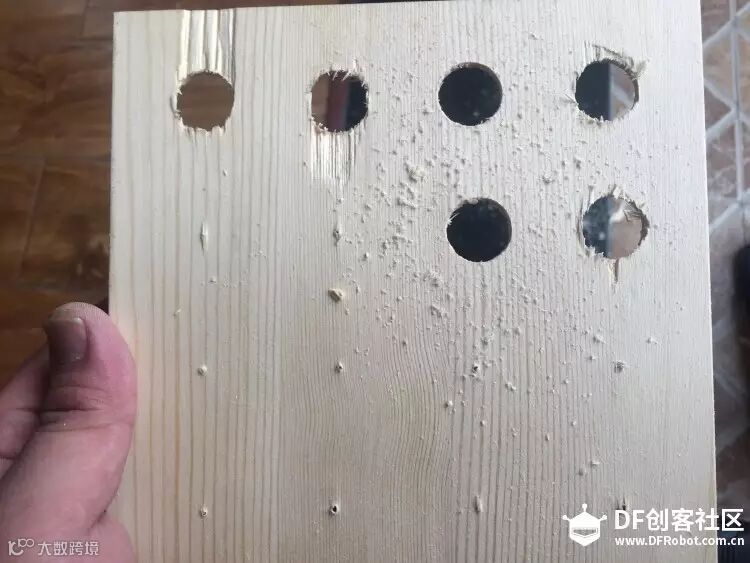

这里提供一个好方法：先还是从背面钻，钻到刚好从正面冒出一小点中心出来就换个面反转。这样就好多了。（图中右边就是先钻的）

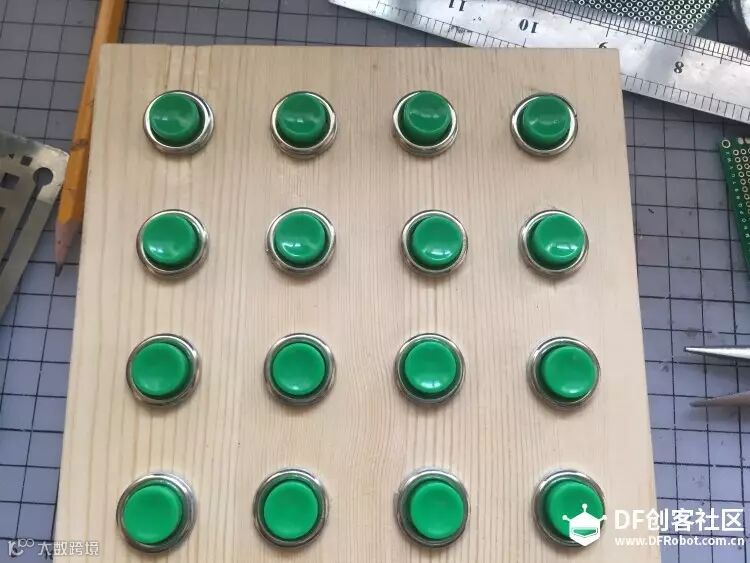

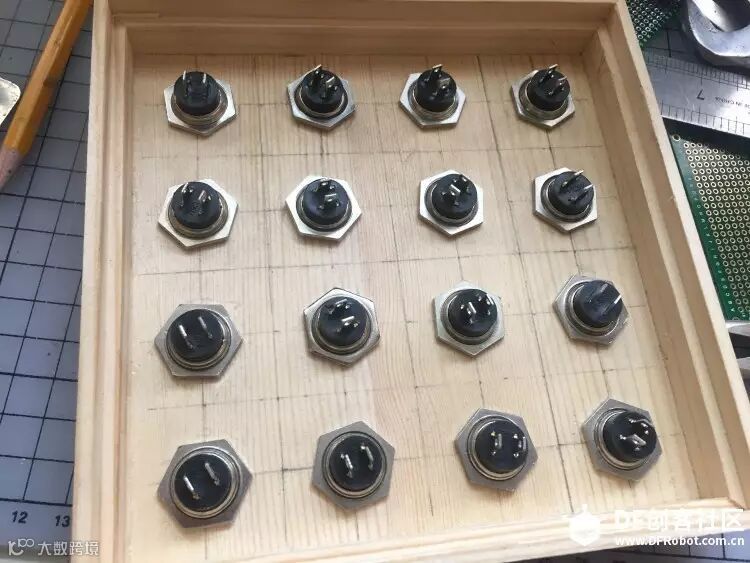

装按键

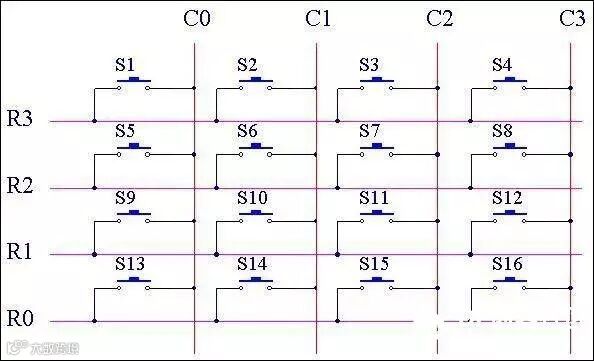

走线的话可以参考

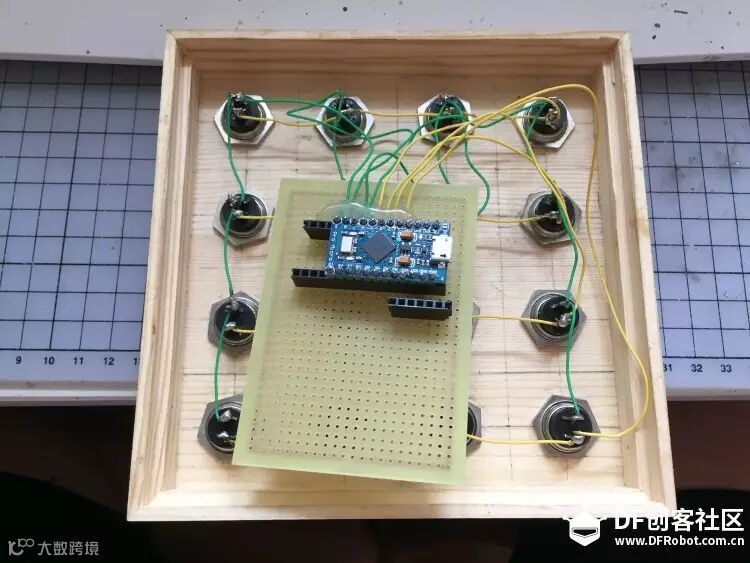

这样就引出来8根线
接daoMicro的2-9

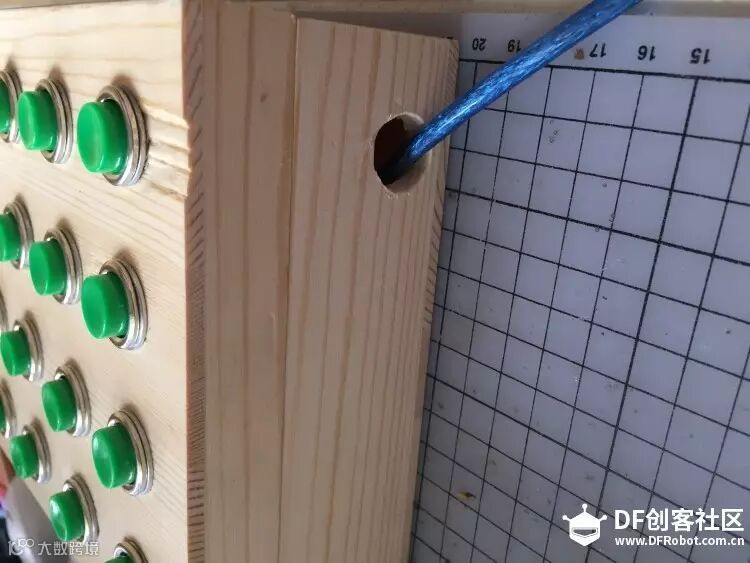

最后在侧面开个孔插数据线

程序代码 （请至文末左下角点击“阅读原文”下载）。

上传代码后，它就变成一个键盘了，接着就可以开始设置软件键位，注意视频看到一半你可能会出做出同右边一样的动作。
表怪我，我真没意识到。

现在有个问题就是：这么大个盒子就放这么点东西太浪费，而且还得接电脑，如果我想做成内存卡音源让按键调用，喇叭播放怎么实现呢？我有个MP3模块，不太会用，资料上说只能弄11首曲子。希望大神们帮帮我。

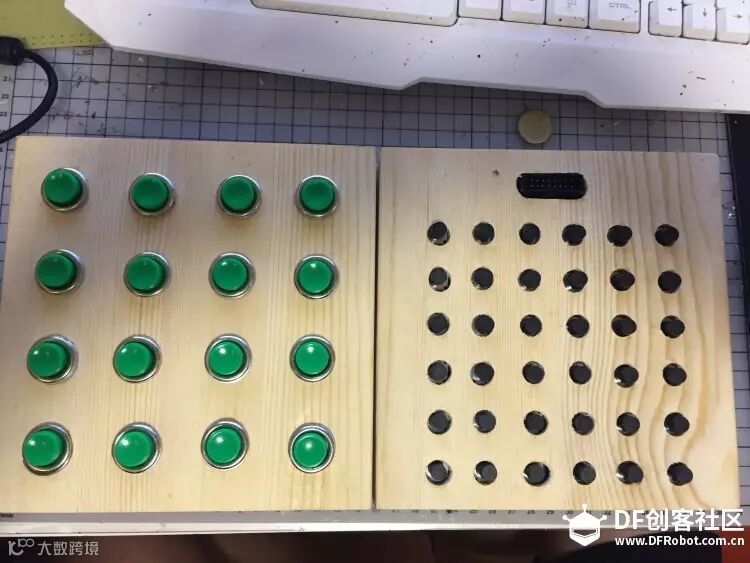

又做了个36键的

点击“阅读原文”，下载源代码
