我突然觉得，是时候要做一个稍微“有样”点的MiDi Controller了。可是。。。。这该如何下手？翻山越岭翻资料才懂了个大概，了解到那些旋钮就是电位器，推子就是滑动电阻器，按键和灯是分开占用针脚的，至于那个搓盘，呵呵，原来是编码器做的。

接下来我会就这几个步骤分享我制作的过程，也包括按键电位器等的接法，加工外形时的小技巧。我尽量以入门的方式去写，希望更多的朋友看完后也可以自己尝试。

视频演示：自制MIDI鼓机

教程专区

01

硬件清单

-Teensy++2.0；

-街机按钮x16；
-按钮灯的接口配套端子线1.25间距x16；
-12x12的四脚按键+按键帽  x4；
-电位器+旋钮帽 x4；
-滑变电阻+推子帽 x3；
-5V稳压模块
-18650锂电池x1；

-自锁开关x1；
-面包板x1；
-导线若干；
-3mm铜柱x4；
-3MM公螺x4母，螺X4
-垫片若干；
-miniusb接口数据线x1.

02

选型

花了两个月时间，在外观上做过很多尝试，买了不少按键，电位器，推子等，往往都是买回来才发现不好用，这里想给那些想做的朋友们推荐我认为不错的组合。

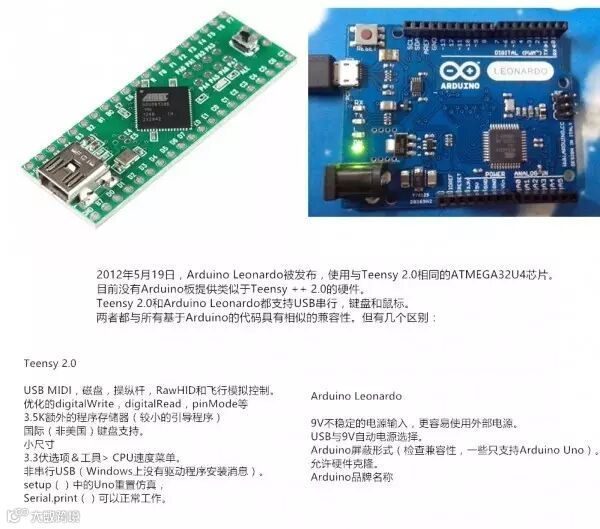

控制器：首先，要支持USBMiDi协议。最开始考虑用Arduino Leonardo，后来发现Teensy是做MiDi更好的选择，引脚比较多。对比图：

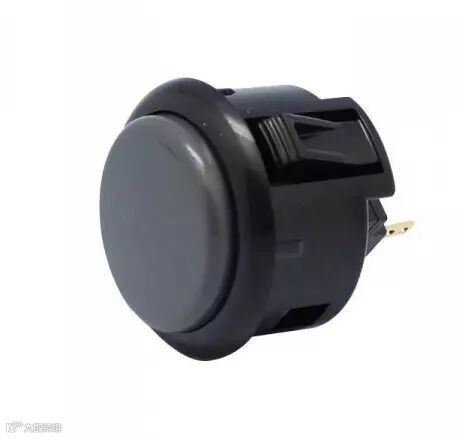

按键：我试过很多种型号的按钮，大多数都不满意。能够满足按下力度轻，机械手感，抖动小这几个要求的推荐日本sanwa街机按键，虽然有点小贵，但是按下的感觉可以用“干脆，爽快”来形容。

电位器：电位器名称一般包含“字母”+“最大阻值”，前面的字母代表这个电阻器在调整时，阻值是均匀改变的还是曲线式改变的（比如开始扭改变很小，后面扭一点改变就很大）如B10K和A50K，可以根据不同的用途来选择合适的种类。B开头比较常见，也就是均匀分布的，阻值大小的话， 常见的B10K，B50K试过都可以，后面也可以在代码和MIDI软件中进行调试。电位器应选择上面有螺纹送固定螺丝垫片的，考虑手感的话ALPS是不二选择。

滑变电阻：和上面电位器类似，还是手感问题，力度要越轻越好，0阻力是追求，当然这是不可能的。还有长度，要根据自己外壳的尺寸和布局进行选择。

外壳材料：木盒，亚克力板，3D打印，电木板等等，看自己的喜好。

03

制作过程

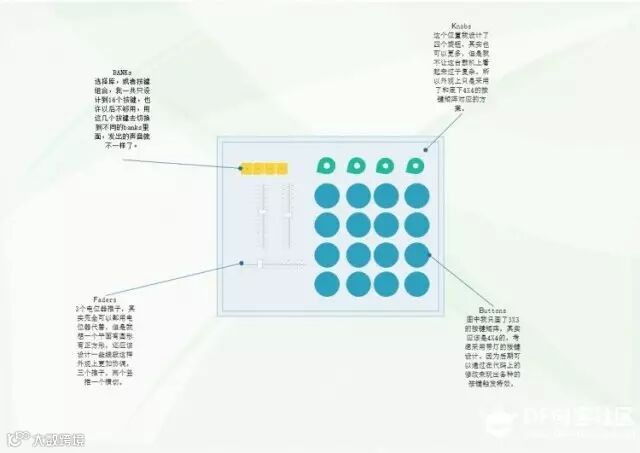

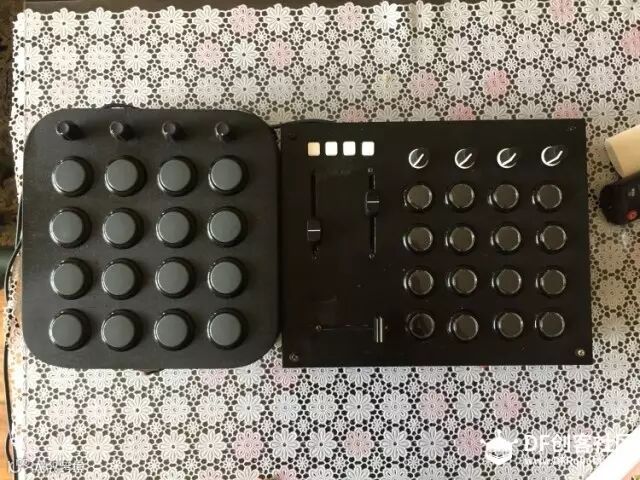

布局：参考一些国外Controller外观，结合Teensy++2.0的针脚数。

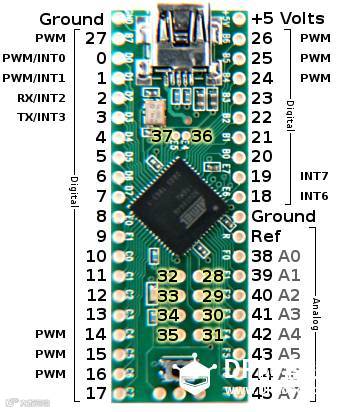

安排了4X4的按键矩阵，4个Banks选择按钮，4个旋钮，3个推子，算一算16按键+16灯+4Banks +4旋钮+3推子=43个引脚，刚好Teensy++2.0有45个。

外壳加工：如果你会CAD，那么直接让一些板材厂家加工好，再发给你是最好的。自己加工有时候难免有偏差和划伤板面的事情发生。

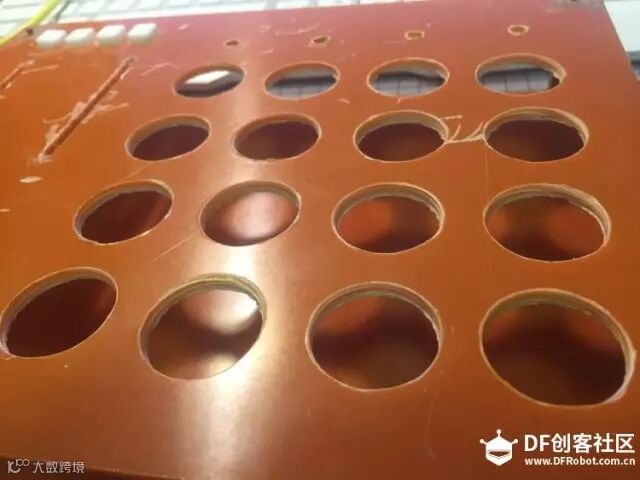

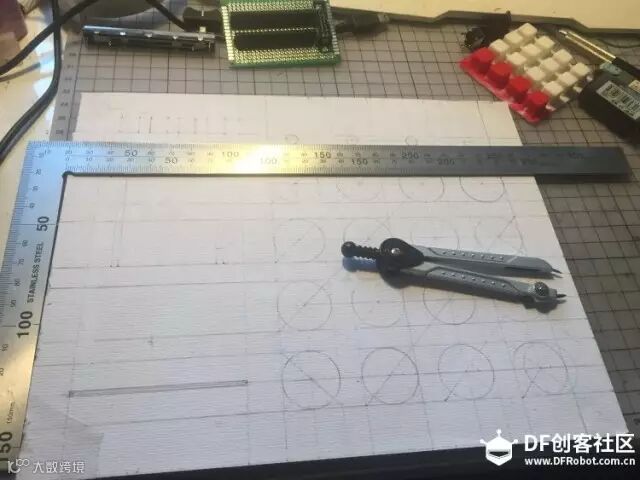

如果你和我一样，想自己用电钻什么的开孔，在量好所有元器件的尺寸后，就可以开始作图了，作图时一定要选择一张薄一点的纸。在电脑上画图，然后把薄纸放在屏幕上画孔位，把纸裁到板面一样大，贴在上面在进行开孔等操作。街机按钮一般分30MM和24MM直径，开孔器选比这个尺寸多1-2MM是比较合适的，便于安装按键，同时四个角也要预留孔位安装铜柱。

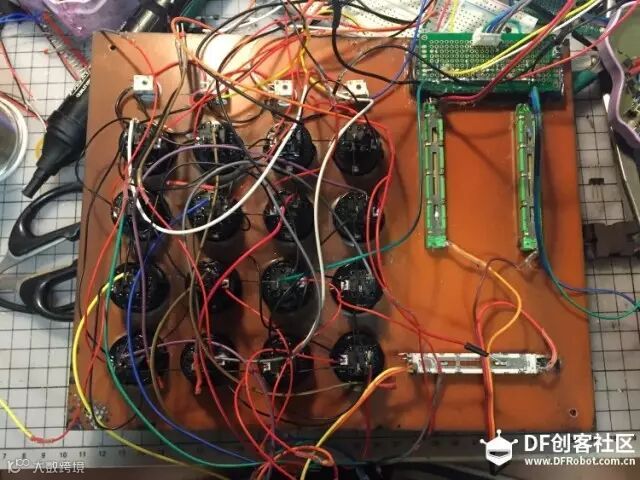

组装与接线：安装街机按钮一般有两个引脚，若带单色灯会多两个，最下面两个大的是开关脚，一个公共端GND，另一个接到teensy任意脚。灯和按键一样，一个接GND一个接到其他的引脚上。

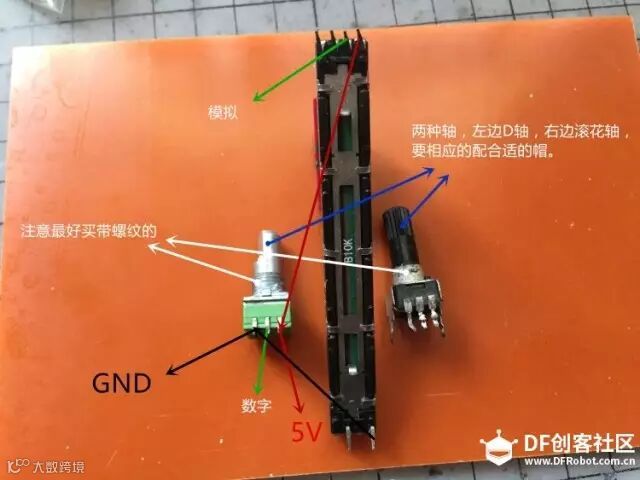

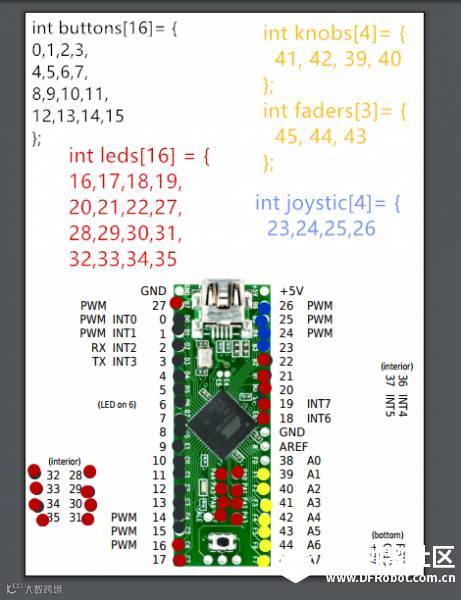

电位器一般三个脚，中间脚接模拟口（38-45号引脚）两边的脚分配给GND和5V，左右都可以，一般左边接GND。

推子一般有单联和双联，单联推子是三个脚2+1的结构，单独的一边接GND，它的正对面接5V旁边接TEENSY模拟端口。双联推子是2+4的结构，2个那边属于GND，这两支GND引脚选择最靠边的一支，正对面及旁边的接法和上面一样，另外三支可以不用折起来。

电位器和推子在焊接导线时最好外面先套一小截热缩管，避免引脚暴露在外而导致读数不稳的问题。所有GND，5V，端口可以分别用一根线串起来，这么做可以大大节省成本与空间。需要5V稳压供电。

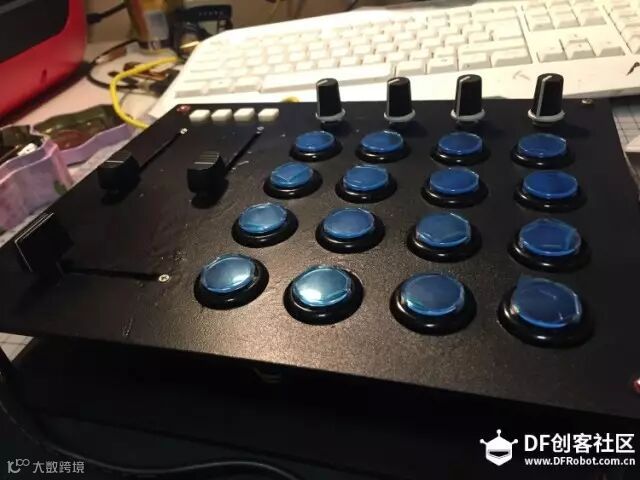

上漆，过程略。

代码：代码部分参照Arduino，Teensy官网的usbmidi说明以及国外玩家的代码，并作了一些改动。如果你也是使用teensy++2.0且懒得看，直接复制上传就可以。

这里需要说明的是在BANKS选择的时候，他用了一个摇杆，我个人觉得在这上面装个摇杆怪怪的，于是用了四个按键代替，另外我们可以看到作者设计了Combo（我理解为组合按键触发事件）我认为这太棒了，所以就保留了这部分，至于到底怎么搓出来，慢慢研究吧。

好了，代码上传后如果不出什么问题。就应该可以玩耍了。但是声音来自哪里？接下来进入最后一部分。

04

MiDi音源

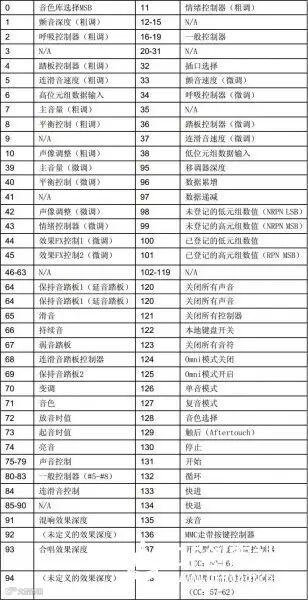

 之前做的"LaunchBox"是模拟传输键盘的键值到PC上面的软件再映射到声音文件发出。但是MIDI就不一样了，它向电脑或者音源上发送的是CC协议，CC控制协议就是Continuous Controller，直译过来是连续控制器。在MIDI里面，CC是一种规格为128种不同信息、可用于不同通道的MIDI信息，很多CC值已经默认分配了功能，例如7号CC值为音量，10号CC值为声像等等，也有很多CC有被分配功能，在控制器上就可以调用这些CC值了，专业性的我就不太懂了，找到一张图分享给大家：

代码中有一段usbMIDI.sendNoteOn(n, 127, midiChannel)； 其中 n代表音符，127代表按下的力度，midichannel代表通道，这就说明可以互不影响的同时按下很多键，同时识别并播放出相应通道和力度的音符，对应你设置的歌曲片段，这要比模拟键盘的方式传输的内容更丰富，精准。 感兴趣可以搜相关的内容看看。

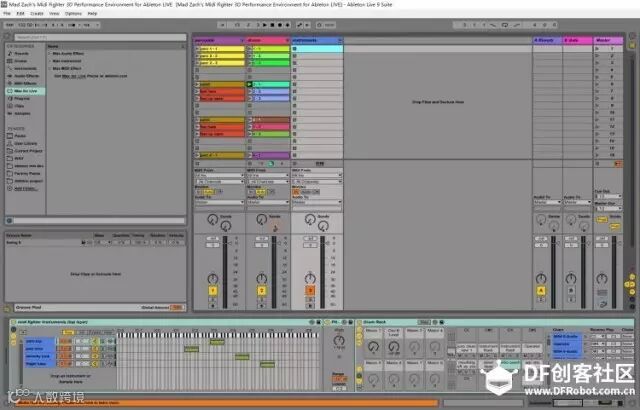

大概了解MiDi协议后，开始找编辑软件，因为是标准的MIDI协议通信，所以理论上Ableton Live，CuBase，Traktor等等都可以用，反正都没接触过，都要学习，Live是在找资料过程中出现的频率最多的，就它了。

幸运的是国内有专门的网站去学习这款软件。如果你做出来了，并且迫不及待的想体验一把，那软件安装好后，下载我留下的工程文件运行即可。

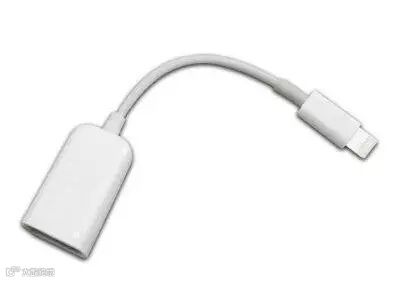

补充：如果拿到户外玩，没电脑，IPAD或苹果手机也可以识别，前提是要买一条lightning的线。
