一盏小灯，不能满足你的大House，却能，满足你的心灵。当我第一次见到“它”的时候，以为它就是一个储物盒。



因为看了爱奇艺IP大剧《冒险王卫斯理之支离人》，觉得里面的古盒承包了整部剧“最精致”（反话）的镜头。



后面发现朋友做了一个六边形的音乐灯笼和它有点相似，于是就借来玩一玩。




看外形除了同是六边形，其他地方没有什么和古盒相似。虽然是这样的结果，我还是手贱的拆了它。

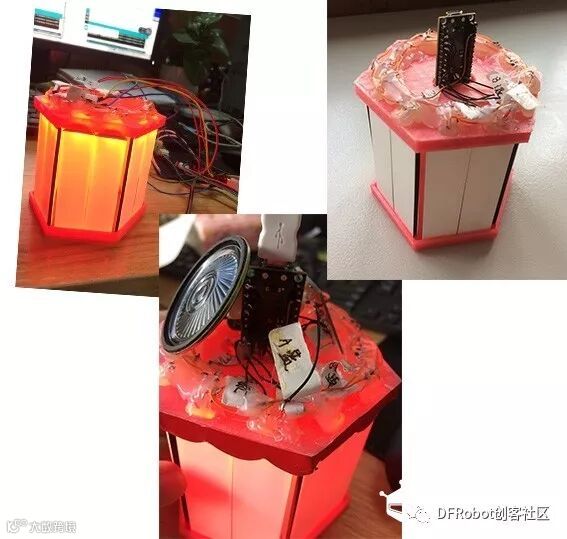

拆开后，发现做一盏音乐灯笼，需要以下材料：


  • 喇叭  ×1（某宝）

  • Dreamer Nano V4.0  ×1

  • 数字触摸开关Touch ×1

  • Voice Module 语音模块  ×1

  • RGB 背光板 ×6

  • 铜箔  （某宝）

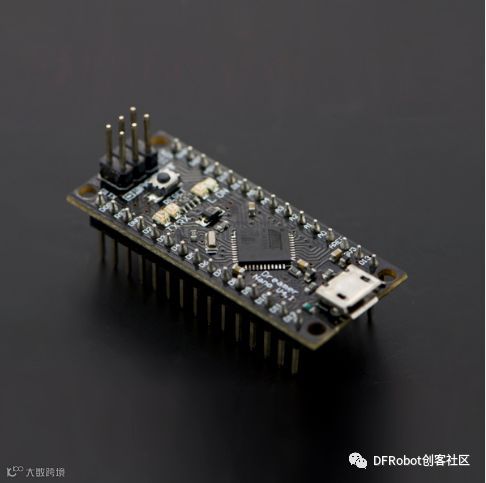

因为灯笼的体积较小巧，所以选用了DreamerNano V4.0主板。



Dreamer Nano V4.0 是一款基于Arduino Leonardo的小尺寸Leonardo控制板，兼容Leonardo的全部功能，在接口上面采用了和手机通用的micro USB接口。使用起来更加方便。


为了给灯笼增加点生命力，可以说是“绞尽脑汁”啊。将数字触摸开关和声音模块相结合；通过触摸开关，我的灯笼就会唱歌了。

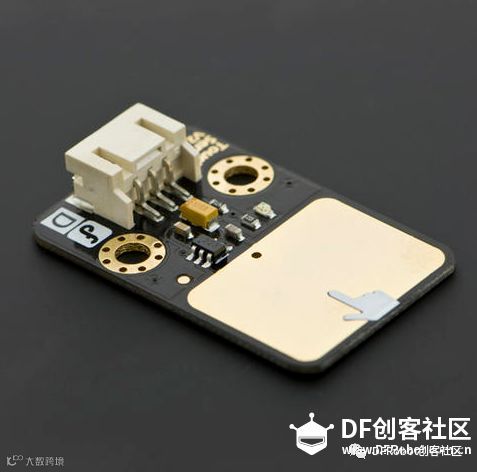

触摸开关是基于电容感应原理，就算隔着塑料，玻璃等材料也能被感应到，其感应灵敏度随着接触面的大小和覆盖材料的厚度而变化。

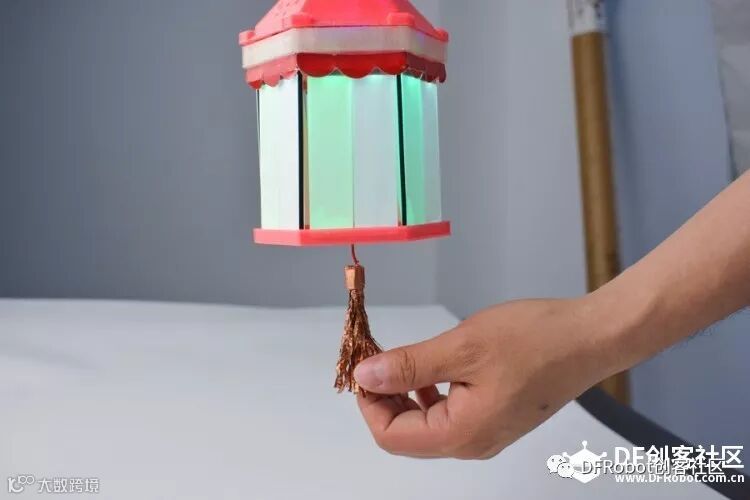

为了方便触摸，用一根线引出来，接在用铜箔做的灯穗上，这样一触摸灯穗，就能播放音乐了。




听说DIY和音乐很配哦。所以每次当我DIY制作时，我都会加上音乐。以前我加音乐的方式，就是手机播放音乐。而现在有了音效模块，就可以淘汰到手机了。

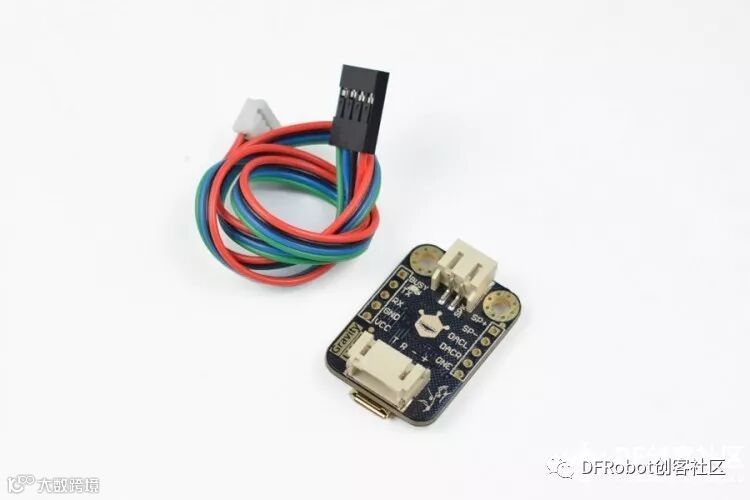

此模块可以储存8M的音效文件，可以存放200多个音效，它的储存方式简单；使用简单，运用DF gravity接口，减少了接线的麻烦；在播放上可以指定播放，循环播放，还可以调节音乐的大小。


后面就要介绍灯笼的灵魂配件了，那就是RGB 背光板。

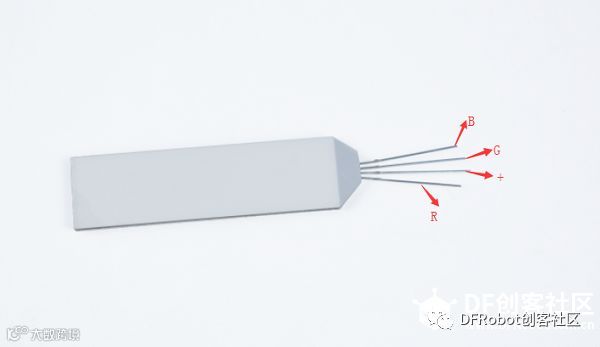

将有黑边这面朝上摆放，从左到右一次为：红（电源负极），电源正极，绿（电源负极），蓝（电源负极）。

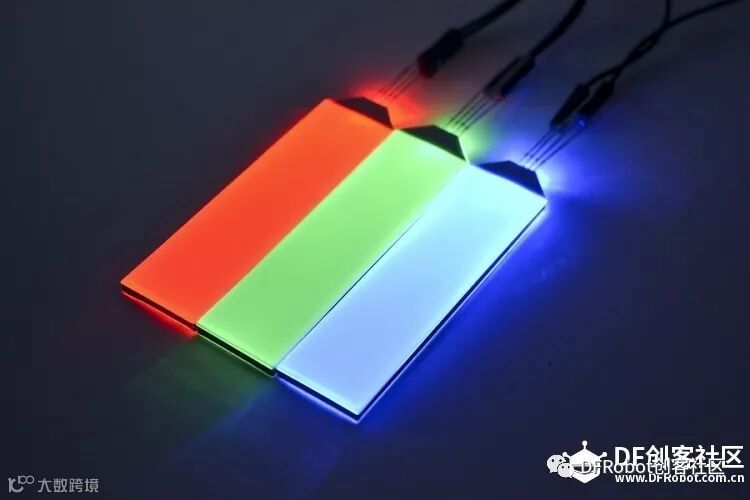

想要相应的颜色，就接相应的引脚。当三个引脚同时接电源负极的时候，显示为白色。同时还可能通过编程，显示多种颜色。

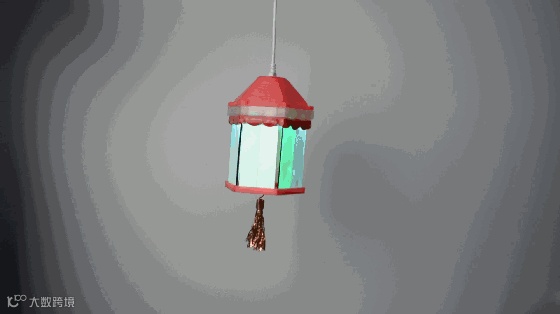

灯笼一共采用6块RGB 背光板，然后将6块RGB 背光板分成A,B两组，当音乐响起的时候，可以交叉显示不同的颜色。（视频如下）

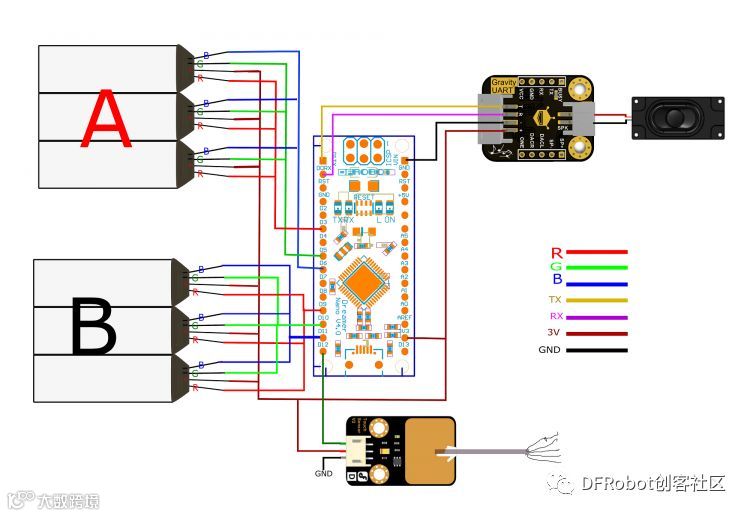

【连线图】


线虽多，但是连接的时候很简单。

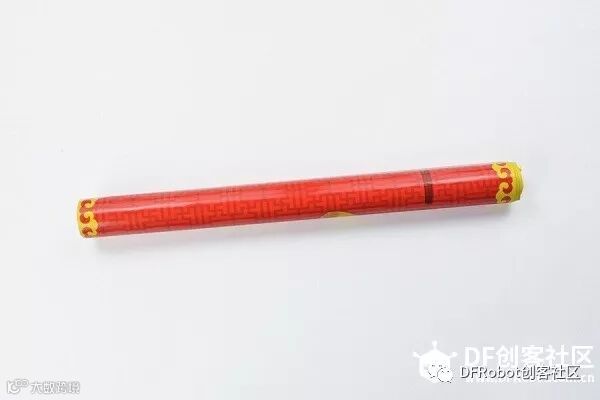

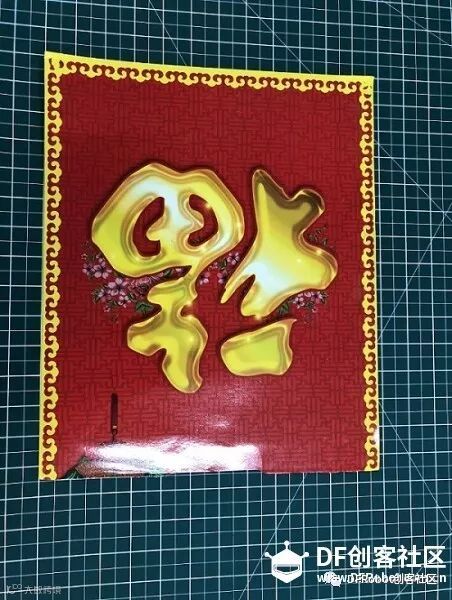

俗话说：好马配好鞍，一盏好看的灯笼肯定要配一根好看的灯笼提手了。所以我就找了一张过年剩下的福字，卷了一根提手。



而长得像六边形的这个外壳，则是3D打印的。不方便打印的小伙伴，可以自己发挥想象力，用一些替代品，比如说硬纸板之类的。

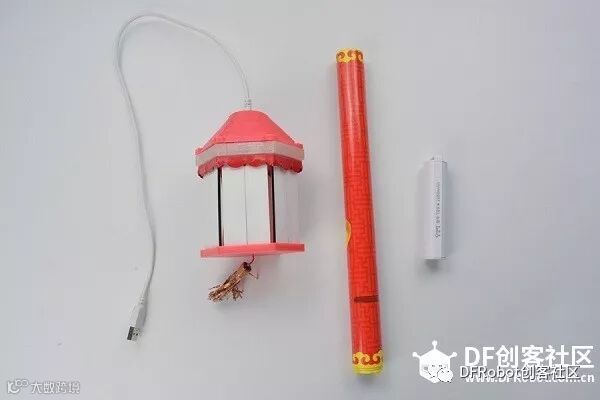

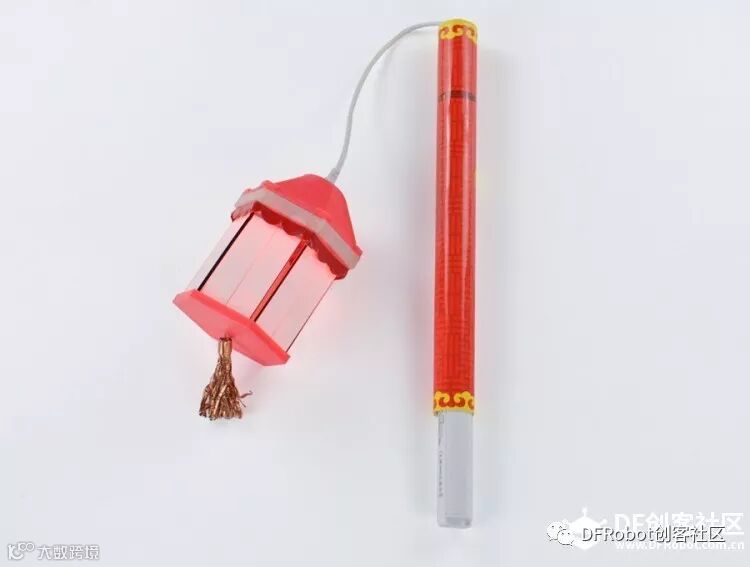

【成品图】



代 码


向上滑动阅览

const int buttonPin = 12;

int buttonState = 0;

int analogPin = 2;

int busy = 0;

int randNumber;

int ar=0;

int ag=0;

int ab=0;

int br=0;

int bg=0;

int bb=0;

unsigned char order[4] = {0xAA,0x06,0x00,0xB0};

void volume( unsigned char vol)

{

  unsigned char volume[5] = {0xAA,0x13,0x01,vol,vol+0xBE};

  Serial1.write(volume,5);

}

void A(int ar,int ag,int ab)

{

  analogWrite(3,(255-ar));

  analogWrite(5,(255-ag));

  analogWrite(6,(255-ab));

}

 void B(int br,int bg,int bb)

{

  analogWrite(9,(255-br));

  analogWrite(10,(255-bg));

  analogWrite(11,(255-bb));

}

void play(unsigned char Track)

{

  unsigned char play[6] = {0xAA,0x07,0x02,0x00,Track,Track+0xB3};

  Serial1.write(play,6);

}

void setup()

{

  Serial1.begin(9600);

  pinMode(analogPin,INPUT);

  pinMode(3,OUTPUT);

  pinMode(5,OUTPUT);

  pinMode(6,OUTPUT);

  volume(0x1E);//音量设置0x00-0x1E

}





void loop()

{

  buttonState = digitalRead(buttonPin);

  if(buttonState == HIGH){

    play(0x04);

    show1();

    delay(1000);

  }

  A(255,0,0);

  B(255,0,0);

}



void show()

{

  for(int a=0; a<7;a++){                //循环语句，控制PWM亮度的增加

    A(255,0,0);

    B(200,0,0);

    delay(300);

    A(0,200,0);

    B(0,255,0);

    delay(300);

    A(0,0,255);

    B(0,0,200);

    delay(300);

  }

}

void show1()

{

  volume(0x1E);//音量设置0x00-0x1E

  for(int a=0; a<9;a++){

    A(255,0,0);

    delay(100);

    B(0,255,0);

    delay(300);

    A(255,0,255);

    delay(100);

    B(0,0,255);

    delay(300);

    A(255,0,0);

    delay(100);

    B(0,0,255);

    delay(300);

    A(0,255,255);

    B(255,255,0);

    A(0,0,255);

    B(255,255,255);

    delay(300);

    A(200,105,0);

    B(70,0,50);

    delay(300);

    A(50,100,60);

    B(0,200,50);

    delay(300);

    A(0,105,255);

    B(70,200,0);

    delay(300);

    A(255,255,255);

    B(255,0,0);

    delay(300);

  }

}
