厕所里偶遇城武、彦祖、志玲是怎样的体验？

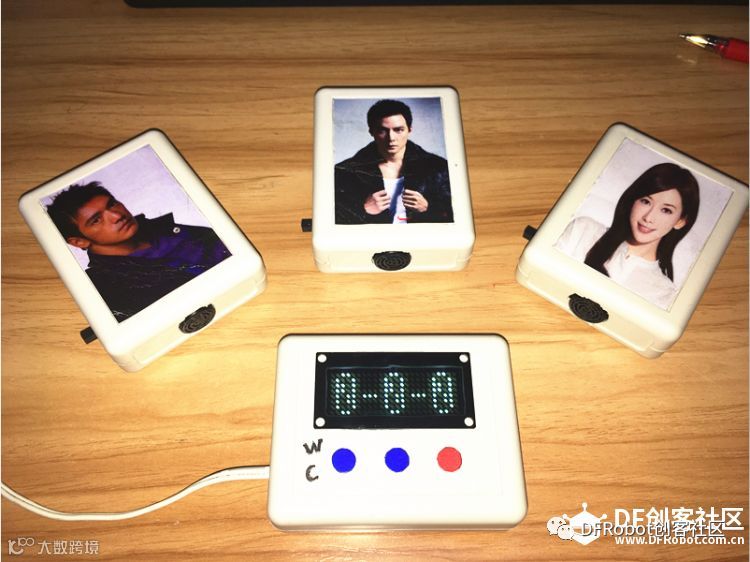

下图的偶遇方式你还满意吗？
自从把这小东西做出来后，路过的同时纷纷问我这是啥东西？就连平时沉默寡言的“僵尸”同事，也禁不住跑过来询问，搞得我好尴尬呀。这东西真的有这么骚吗？
好吧，不卖关子了。我就先说说做这个小东西的初衷吧。我家公司办公区域在二楼，厕所在一楼，中间得走一截比较长的过道，这些都还好啦，关键是僧多肉少，白来号人，却只有3个坑。每次想去上厕所，跋山涉水地来到一楼厕所，一看！
纳尼？？？客满！！！
那时，我脆弱内心的小草原上跑满了**，一个画面在脑海里不断地重播——《西游降魔》里美娥姐对空虚公子不停地说~“为什么不早说？你为什么不早说？”。对呀，为什么不早说？好，那我就来造一个“可以早说”的装置——4个lora模块搭建的厕所空位显示装置。
思路：用4个lora模块，配置为3从1主的模式，3从分别对应3个厕所坑位；主机接上led点阵屏，显示3个坑位有无人的实时状态；从机分别接入锂电池供电，而主机则接在家用电上；主控芯片均采用FireBeetleBLE 4.1低功耗控制器。
准备所需材料：
FireBeetleBLE4.1 低功耗蓝牙控制器(Arduino Pro Mini 3.3V) 4块； FireBeetle萤火虫LoRa无线通信模块(433MHz) 4块；
URM07-UART低功耗超声波测距模块 3个；
3.7V电池 新型锂子化学聚合充电锂电池 3块；
FireBeetle24×8 LED点阵屏（白色） 1块；
高品质 micro USB数据线 1根；
面包实验杜邦线（公母头） 若干；
防水盒子 4个；
拆废旧双脚插头 1个；

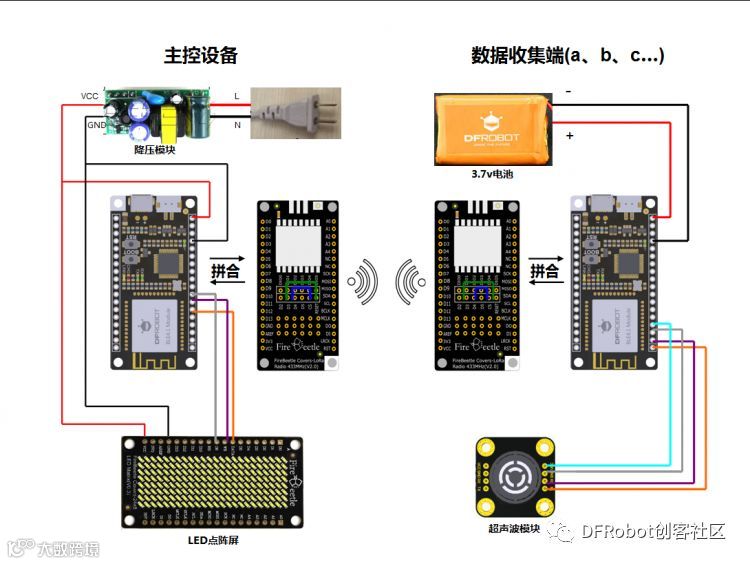

连接原理图如下：
（在我们的小装置里，收集端只有a,b,c三个）
硬件部分：
先将4个lora模块的跳线给焊上：
（D3连CS，D4连RESET）
将电池经由拨动开关跟主控板连上：

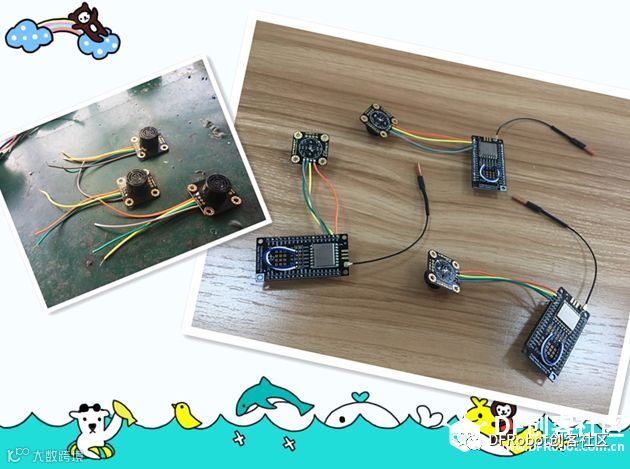

焊接超声波模块跟lora模块：

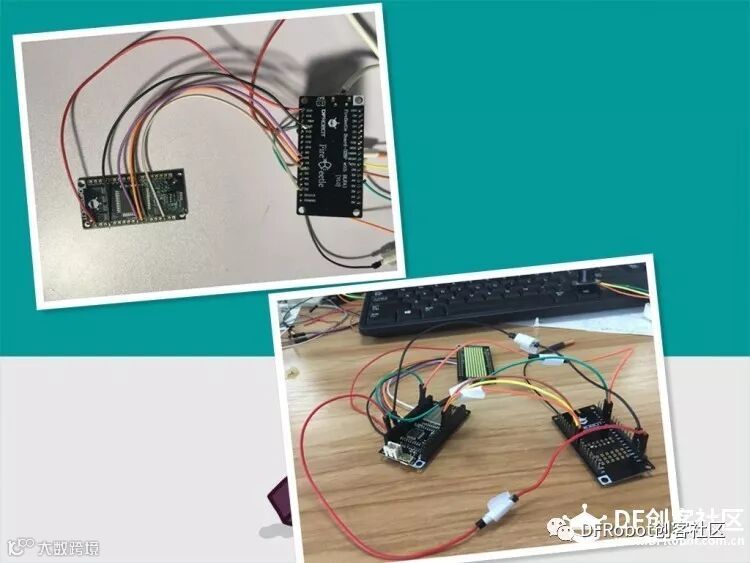

连接主控板与led点阵模块和lora模块（如图连线）：

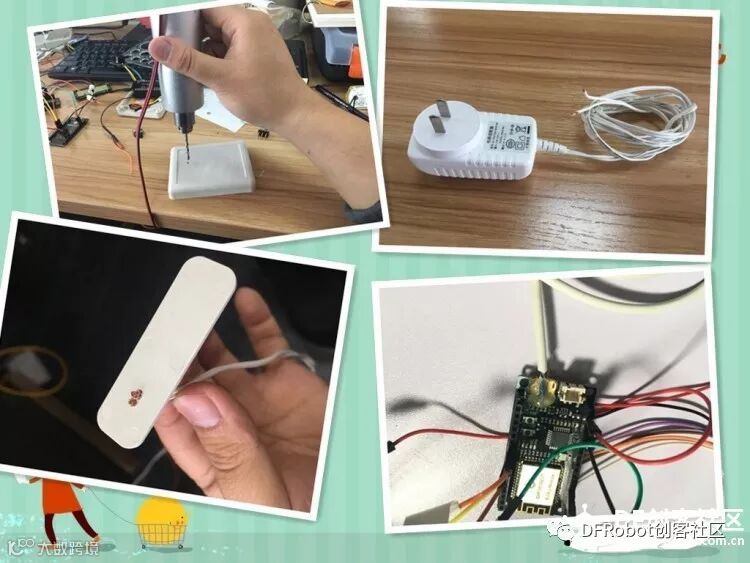

将防水盒子盖子用手钻钻孔，让插头的线穿过，并焊接插头跟BLE主板：

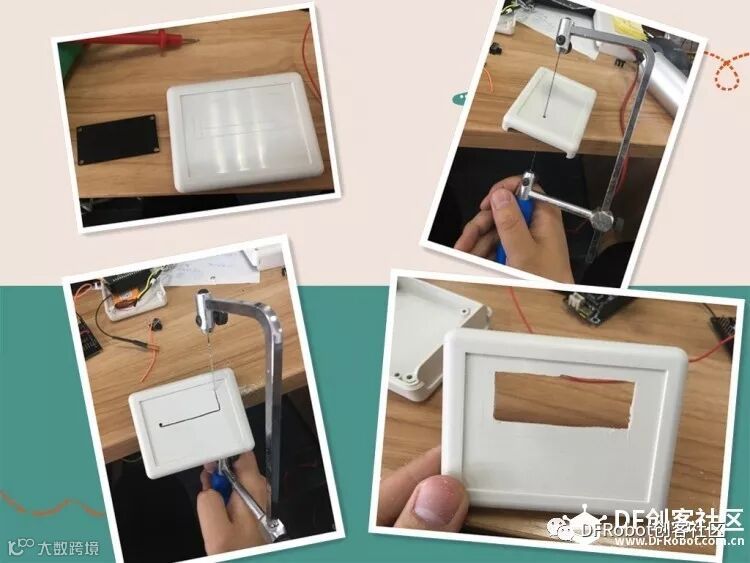

将主机防水盒的正面用拉花锯锯出一个矩形，露出led点阵屏的显示部分

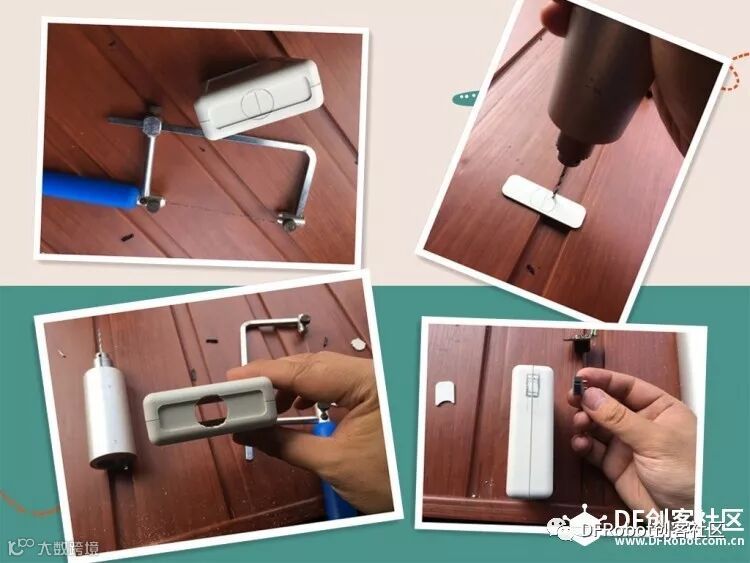

将从机的防水盒用拉花锯拉出一个圆孔，露出超声波探测头，并在侧边拉出一个放置开关的矩形孔（注意：开孔的位置需要考虑到人性化，我选择的位置就是考虑到单手握持时大拇指去拨动开关）
软件部分
（点击“查看原文”下载）
