本文可以学到：
1、如何用激光切割机设计制作一套中国象棋
2、用激光切割机加工折弯的方法
我们一直有一个“老物新造”的想法，跟大家一起，用数字制造工具，还原一些中国传统文化项目，体验工程思维和STEM学习过程，向古人的工匠精神致敬。
象棋一直是深受中国各年龄段人群喜爱的棋类，基本上大家小学时就会下了，入门简单，深入起来又变化繁多。平时在公园和街上，经常能看到不少人围在两位下象棋的人身边看棋支招。这次我们做的这套中国象棋是激光切割的，尺寸略小一些，但日常玩起来完全没问题。
材料和工具清单
CorelDRAW或其他设计软件
激光切割机及板材（3MM板材或三聚氰胺板）
热熔胶枪和热熔胶
中国象棋激光切割源文件（点击文末“阅读原文”可下载）
制作过程
之前我们也做过中国象棋，那时候做出来的棋盘相对来说比较大，不好带。这次设计中棋盘是可以变成棋盒的，不玩的时候是棋盒，玩的时候能展开成棋盘。

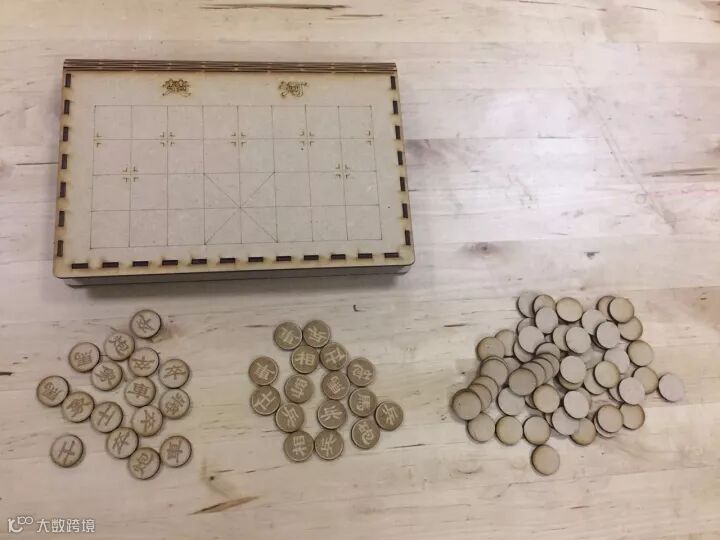

下面的图是激光切割完成后的样子，棋子直径2厘米。16枚棋子是阴刻，16枚棋子是阳刻，下面的六十几个圆形跟棋子直径相同，是为了粘到32枚棋子上增加厚度用的，每枚棋子上粘2个。

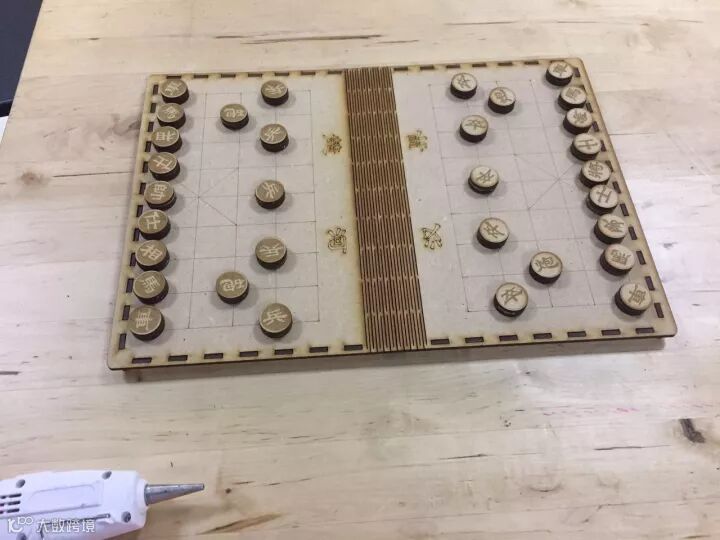

棋盘/棋盒部分，直接把6个可以插的部件插上去就好，为了牢固最好也用一点热熔胶。

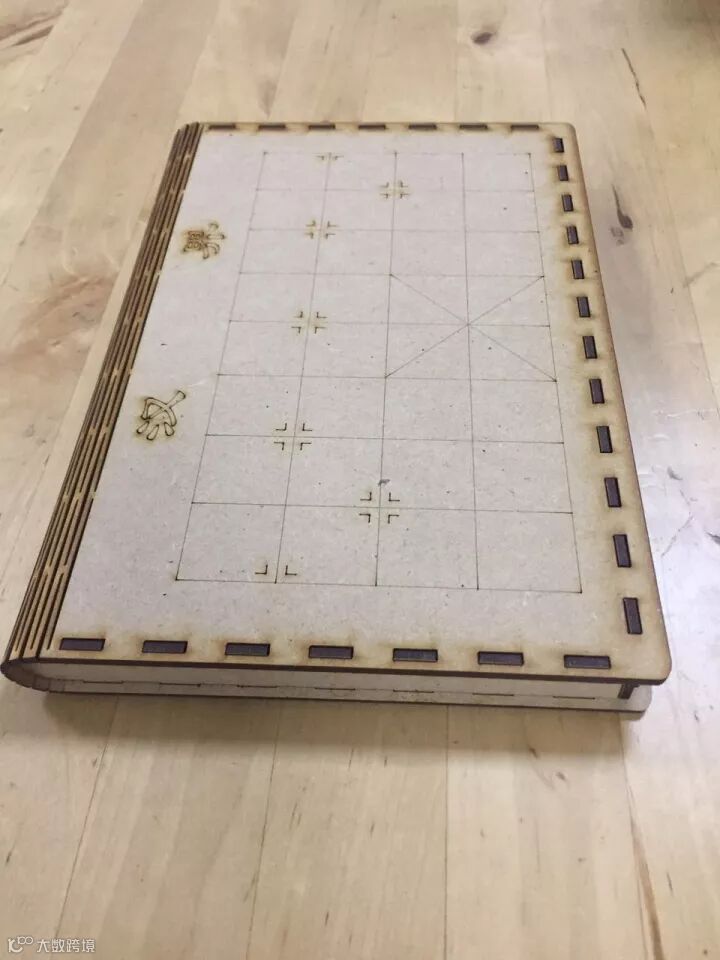

然后就可以合起来变成一个棋盒了，看起来也很像一本书。

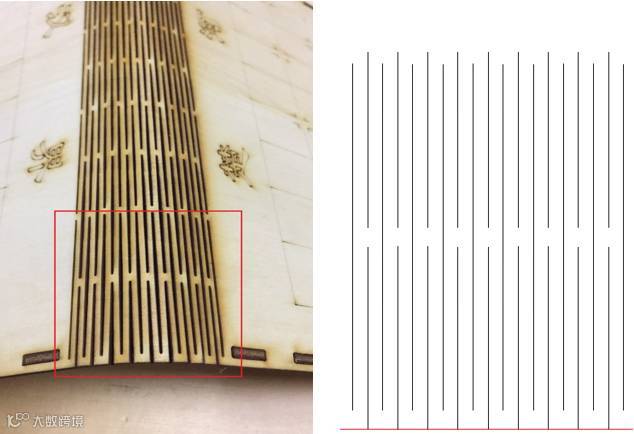

这里重点看一下棋盘上的界河，也就是棋盒的弯折部分，是这样子的一系列激光切割线。右边的图是源文件中棋盘弯折部分的局部，通过看最外侧的线条，可以看出源文件中的这部分对应的是实物的红框部分。棋盘的弯折就是靠这些切割线来实现的，这里的木板结构由于刻线而形成了很细小的结构，因此也需要留神小心损坏。
现在其实就可以玩了，不过为了手感好一些，我们再往每枚棋子上粘两层圆形木片增加厚度。

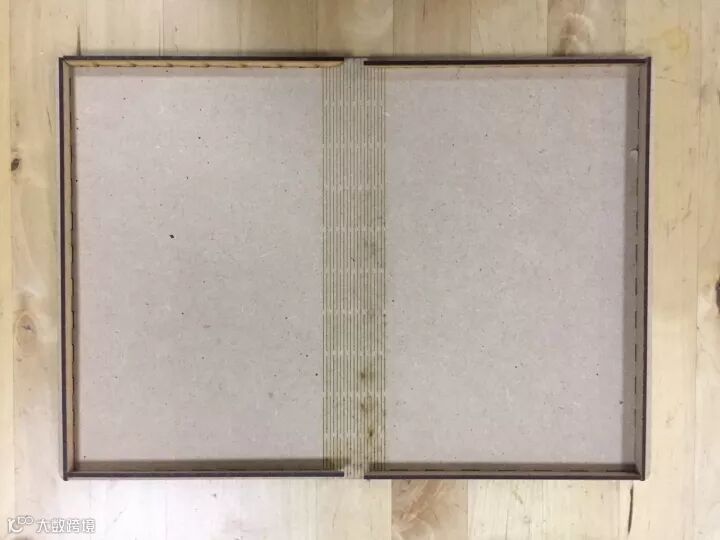

棋子粘好后就完工啦，最后的效果是这样的。不玩的时候把32枚棋子收到盒子里就好了。由于棋盒自身没有卡扣，所以还需要用小磁铁或猴皮筋固定一下。
点击文末“阅读全文”，可以下中国象棋激光切割源文件，仅供参考。
