今天我们来到DFRobot在磨菇云创客空间的实验室，准备利用Boson micro:bit造物粒子入门套件，亲手设计制作一款简单好玩的声控风扇与感应灯的小应用。在下面的视频中，除了分享该应用的具体制作过程，还会分享一个DFRobot基于Boson micro:bit更深入的创意应用——星际工厂。看完视频你会发现：从一个设计创意到应用实现，原来像搭积木一样简单！

闲话少说，来看视频！

Step 2：手把手，让你的创意快速落地

视频中，基于Boson micro:bit造物粒子入门套件的环境传感器应用简单而实用：当有人或动物接近的时候，LED灯将自动点亮；当附近有声音的时候，风扇会开始转动。详细的开发说明如下：

1. 所需硬件：

2. 电路连接

该应用中，采用micro:bit主板作为主控板，通过micro:bit扩展板分别连接声音传感器、运动传感器、风扇以及LED小灯。

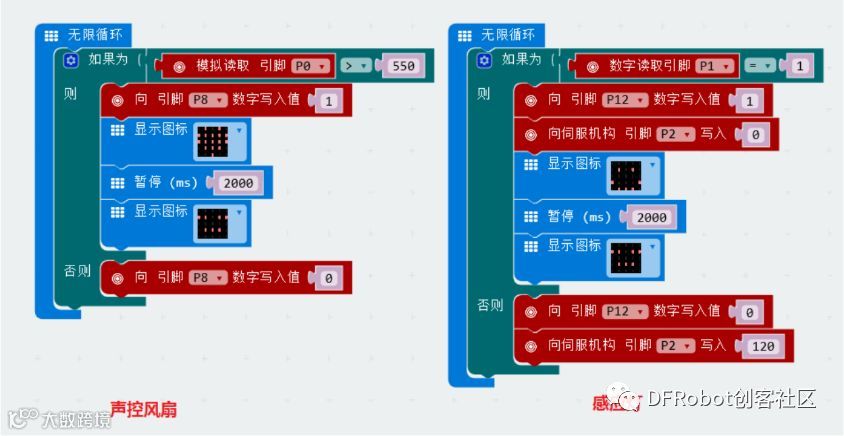

3. 程序源码

编程是通过makecode图形化编程完成的，开发者只要拖动指令区的指令既可以对micro:bit进行编程控制。

声控风扇、感应灯分别由两个相互独立的简单程序组成。

•  声控风扇: 声音传感器输出为模拟量。当micro:bit读取的模拟值超过某一阈值时，触发后续指令“风扇开启”。然后micro:bit主板上LED阵列显示。2秒延时后心型LED恢复。

• 感应灯: 运动传感器输出为数字值。 当micro:bit读取的值为1时，触发后续指令“LED灯点亮”。 然后micro:bit主板上LED阵列显示。2秒延时后笑脸LED恢复。









4. 设计经验

很多复杂的应用都是由许多简单的小模块组合拼接而成。一种简单有效的从创意到应用的方式就是：通过不同模块之间的重新组合，整合各种小创意，逐步形成一个完善的大应用。比如在这个项目，使用“micro:bit + 热释电红外运动传感器+ LED小灯”来制作感应灯。这个过程就像搭积木。

如果我们想设计更复杂的应用，比如一条能够实现运输、计数以及颜色识别等功能的自动化生产，我们是否也可以使用搭积木的方式，重新组合各种模块来实现呢？例如使用“micro:bit+ 电机驱动 + 实时计数 + 颜色传感器 +…”。 你可以从下面DFRobot星际工厂项目中找到一点启示。

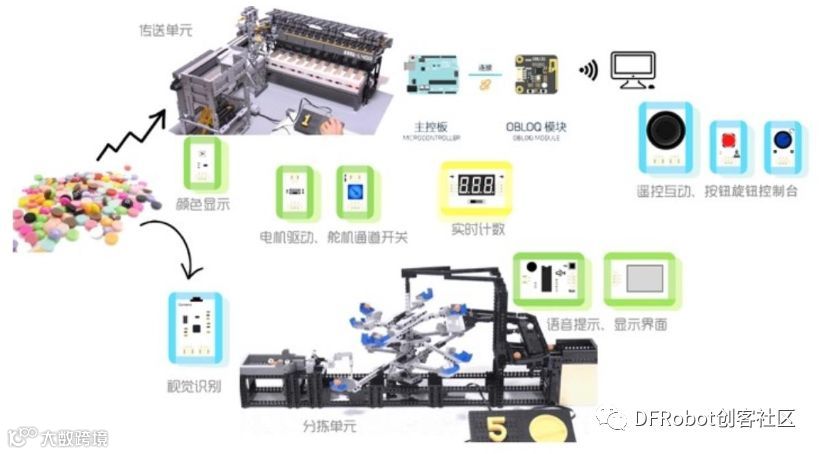

5. 设计设计进阶：DFRobot星际工厂

DFRobot星际工厂项目是以Boson micro:bit造物粒子为基础，就像搭积木一样组合不同功能，快速实现从创意到应用。

上图中的彩球（模拟各种颜色的矿石）会被星际工厂开采出来，通过抓取彩球、运输、计数、数据采集、颜色识别等等，最终会根据颜色对彩球进行分类（矿石资源分类）。

 更多星际工厂项目设计制作内容, 可参考以下链接：

DFRobot星际工厂项目（火星工厂）：http://mc.dfrobot.com.cn/forum.php?mod=viewthread&tid=34658

6. 一句话小结

从创意到应用，并没有想象中这么困难。Boson micro:bit支持图形化编程，模块化连接，能够让从创意到应用的过程简单而快捷！

Step 3：去答题，然后领取消暑礼！

现在，扫描以下图片中的活动二维码，进入视频相关的答题页面。

然后，你就可以静候佳音，看看是否能够获得活动的奖品——PCB尺了！

话说PCB尺究竟有多神奇？它能测量不同的元器件，从小细节帮助你完成大设计，可以说是电子工程师案头必备之神器！了解详情，请看以下视频：

名额有限，随机发送，千万不要错过！

Step 4: 继续努力！你离终极大奖越来越近~

不要忘记，这已经是Digi-Key与DFRobot合作拍摄的视频的第4集（共有5集）！所以，你离终极大奖也越来越近了！

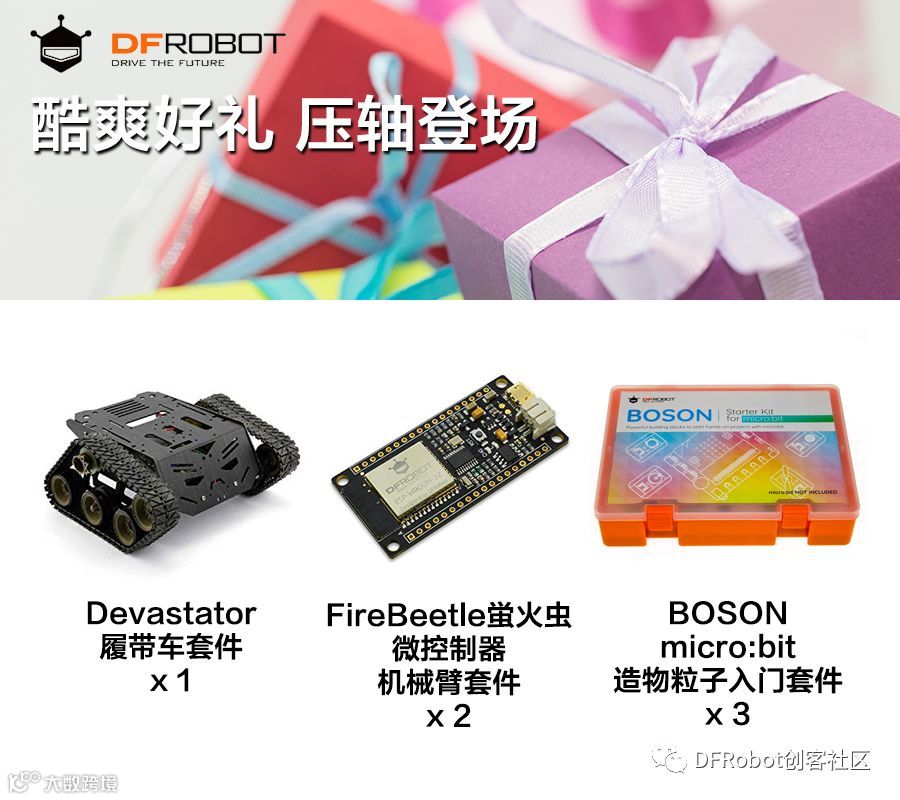

到最后一周视频全部播放完毕，就是“终极酷爽好礼”压轴登场的时候了！终极好礼有什么？大家自己到下面这张图中找答案吧！
