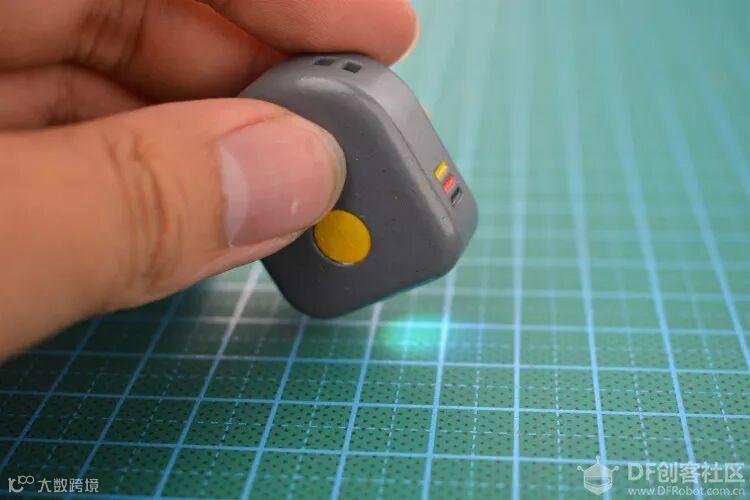

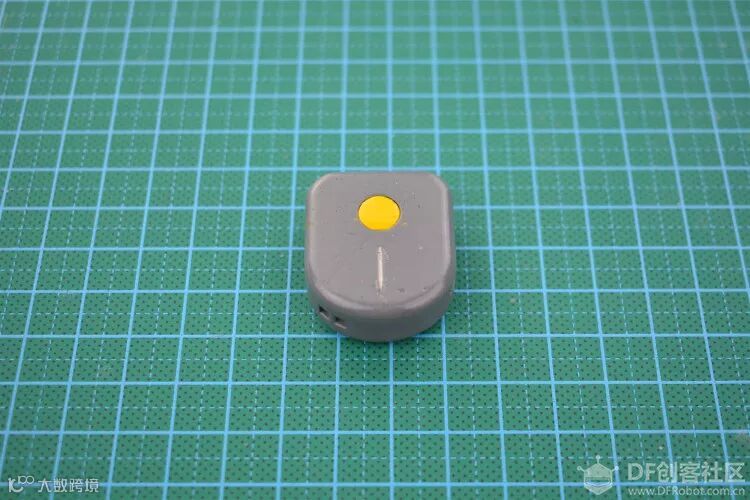

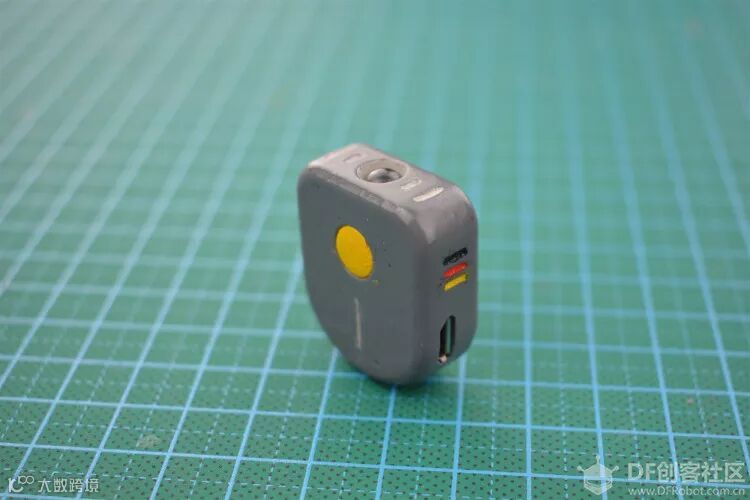

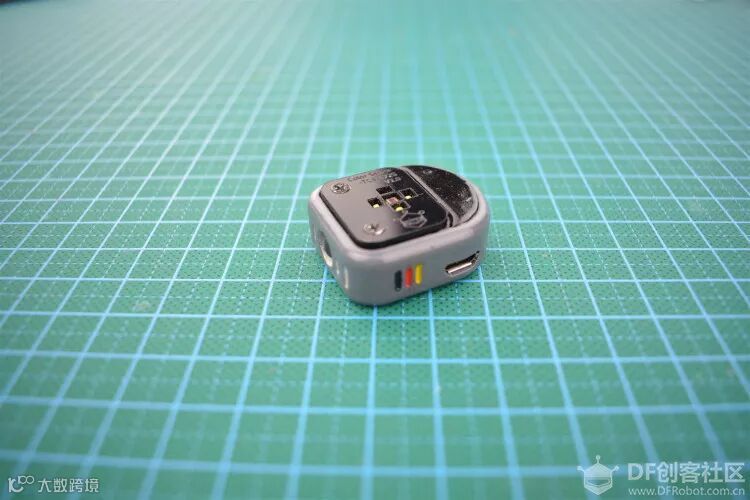

之前一直对颜色识别的传感器好奇，这次有幸使用DF的TCS34725颜色传感器（SEN0212）来做一个迷你的手电筒，可以把它挂在钥匙或者背包上，方便使用。

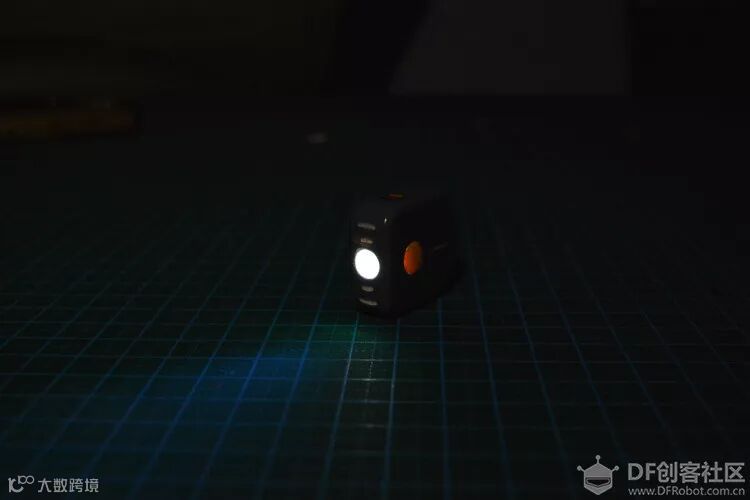

功能介绍：拾色手电只有一个按钮。短按按钮，则会开、关手电筒。在手电筒点亮时，长按按钮，则进入颜色识别模式，同时LED灯变为呼吸状态。此刻，对着想要拾取的颜色，短按按钮，那么手电筒的灯光就会变成拾取到的颜色，并存储在EEPROM区域，方便下次打开手电筒时，灯光还是之前拾取到的颜色。再次短按，则关闭手电筒。将你在世界里面遇到的特别喜欢的色彩，收入拾色手电里吧。
—— 颜 色 万 千，只 取 一 种 ——
制作思路：
手电筒使用一粒ws2812灯珠搭配一枚30°的聚光灯罩，作为电筒灯光。按钮使用的是微动开关。控制器用的是Beetle，平时Beetle一直处于睡眠状态，当按下按钮后，Beetle被唤醒并点亮LED灯，或者进行识别颜色的操作。电源用的是3.7v 50mah锂聚合物电池。充电电路方面则使用的是DC-DC模块，将Beetle的5v转为4.2v给锂电池进行恒压充电。

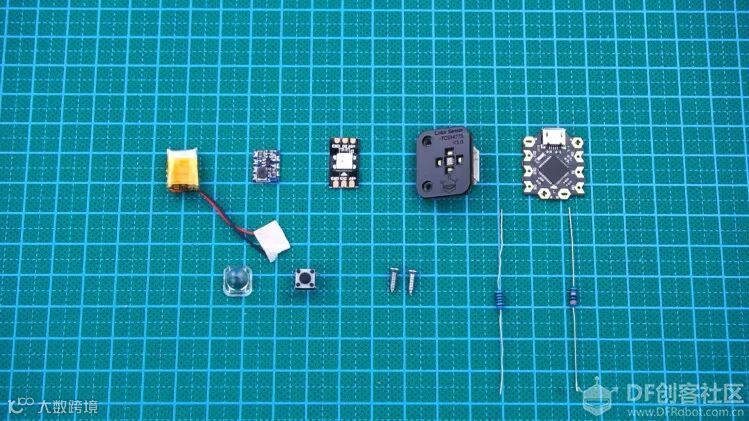

准备材料：

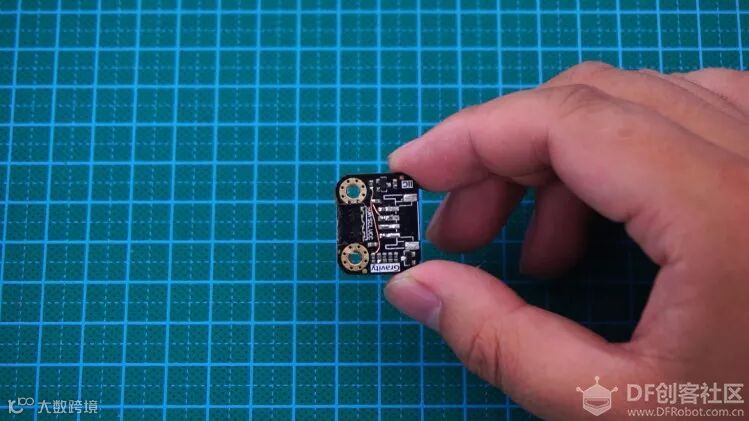

颜色识别传感器 TCS34725 （SEN0212）
Beetle控制器 （DFR0282）
WS2812 RGB LED可剪裁黑色灯带（FIT0612）
3.7v 50mah锂电池
5v转4.2v DC-DC模块
5050灯珠聚光灯罩
4脚微动开关6*6*5
M3.5*10自攻螺丝（2粒）
电阻1kΩ、30Ω各1个
1N4148二极管（2个）
黄、黑、红、白、灰丙烯颜料
黑、灰喷漆和光油喷漆
制作外壳：

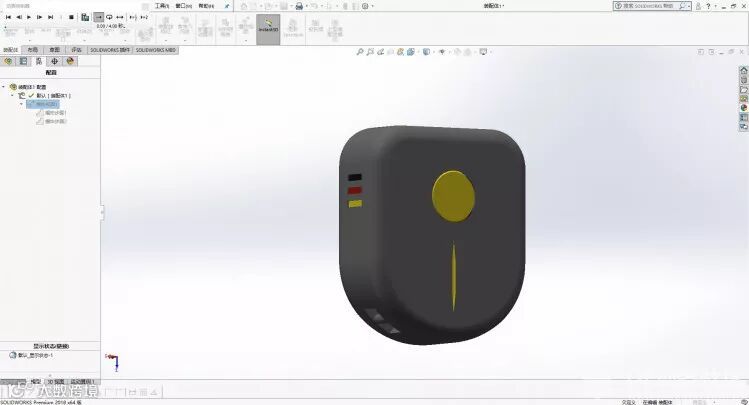

1. 设计外壳：

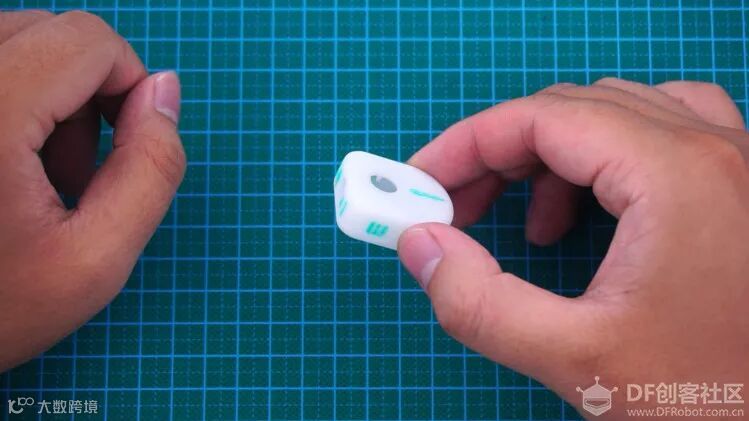

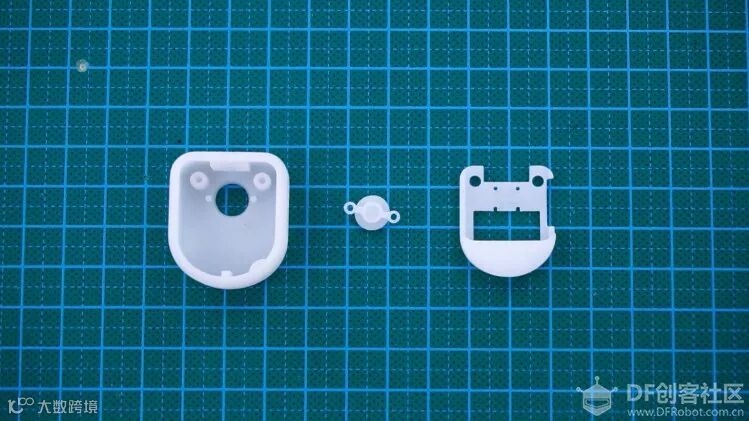

2. SLA光固化3D打印

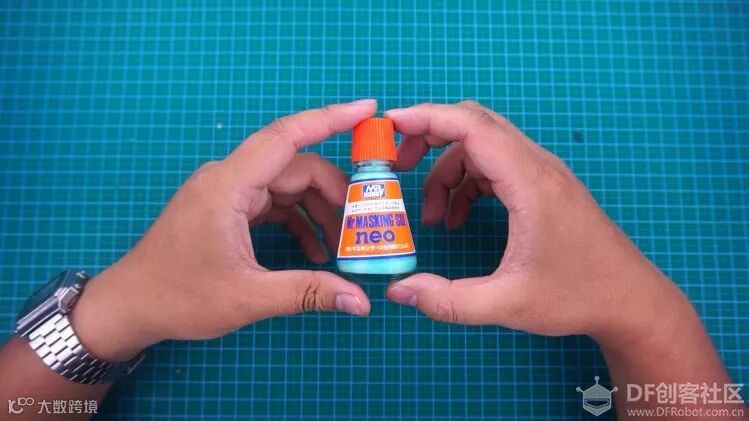

3. 在不需要喷漆的地方涂上遮盖胶

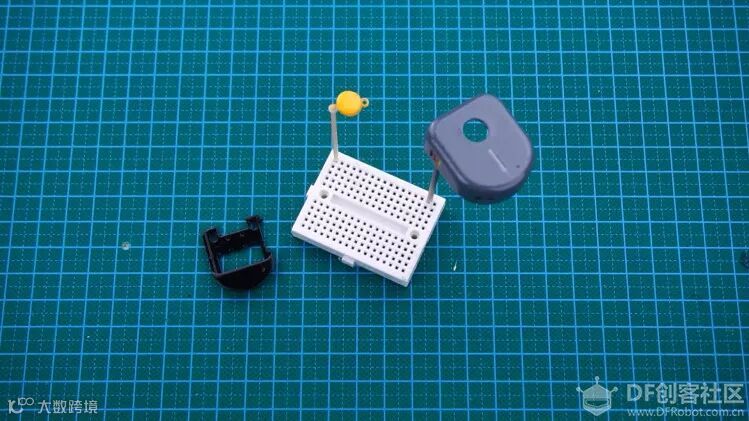

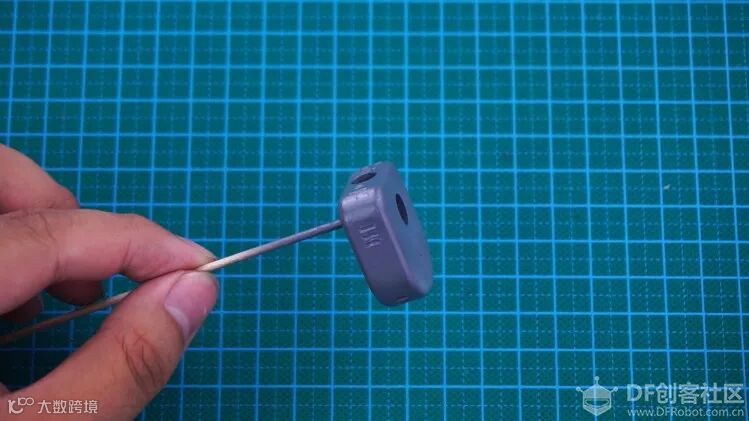

4. 给外壳主体喷灰色漆

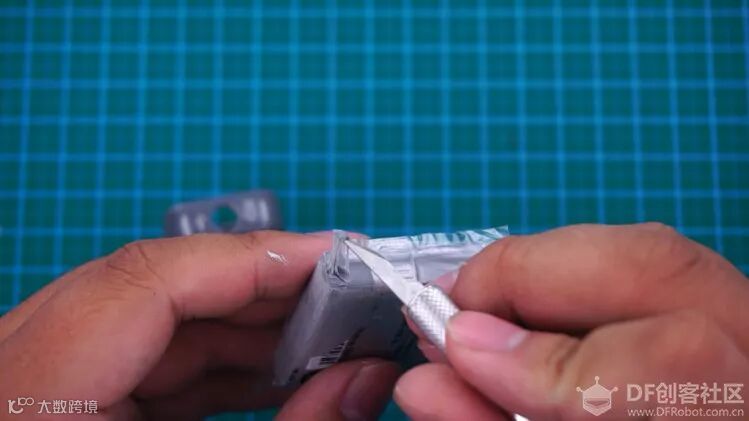

5. 撕下之前涂的遮盖胶

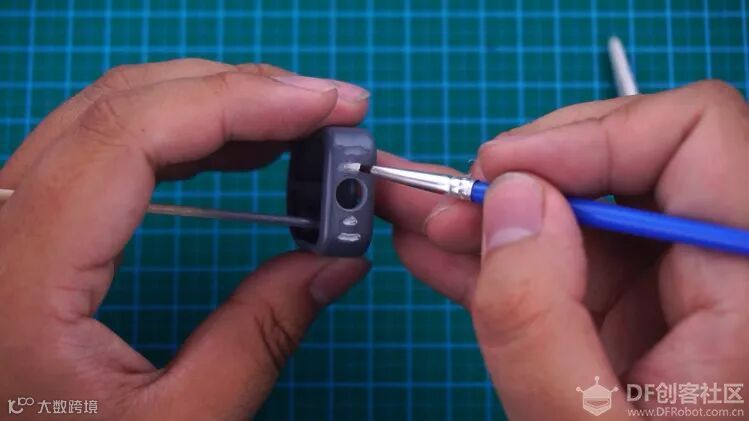

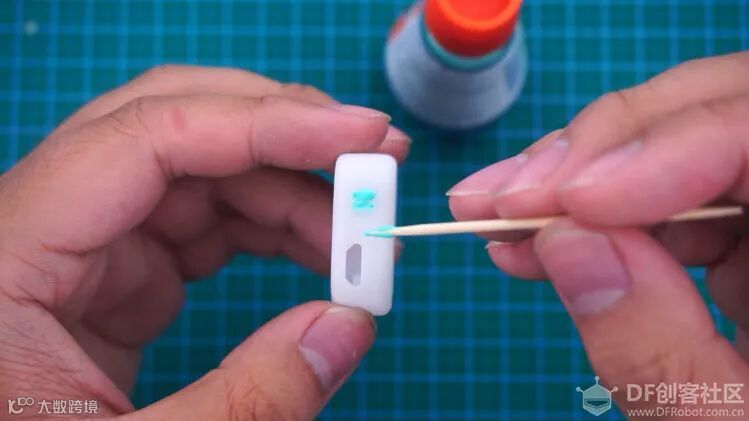

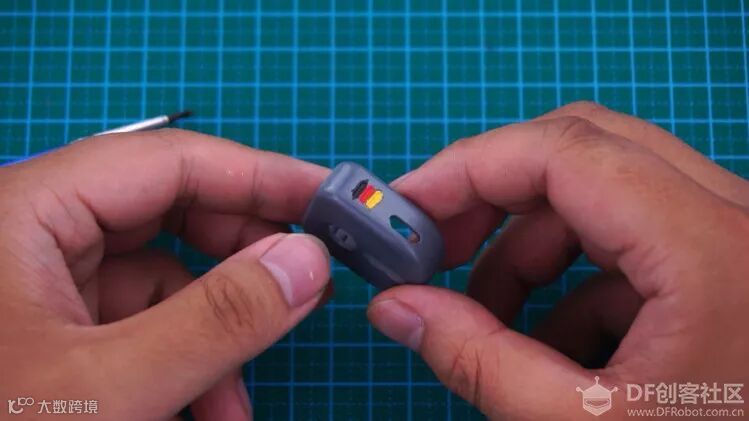

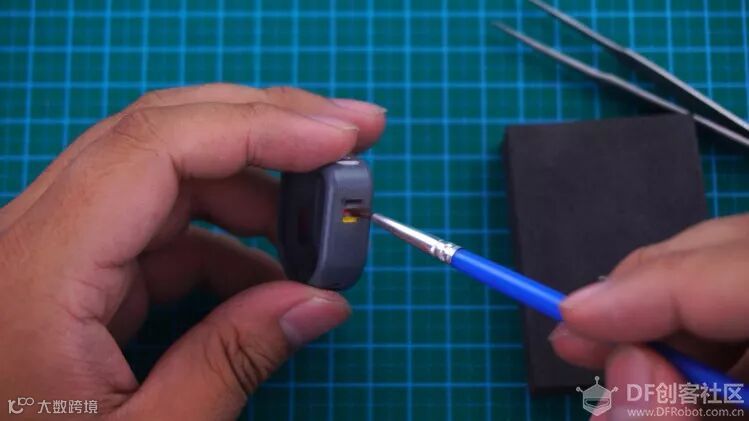

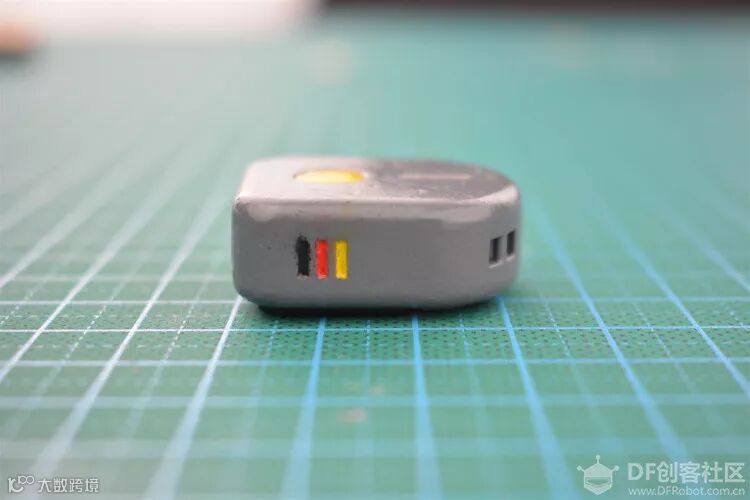

6. 在相应位置涂上丙烯颜料
7. 用砂纸打磨掉周围多余的漆，最后将漆灰清理干净

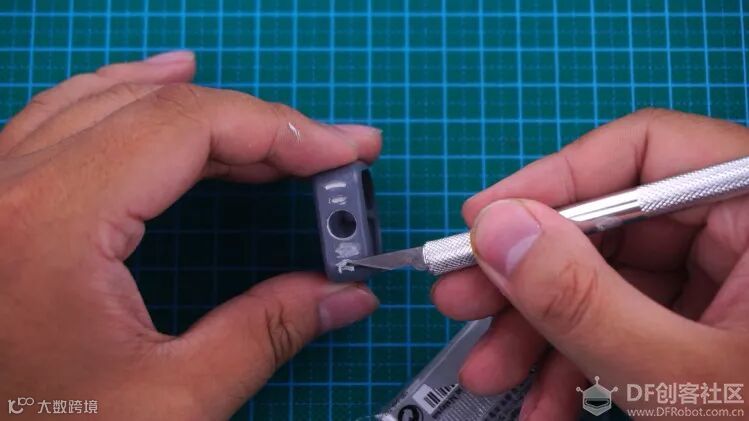

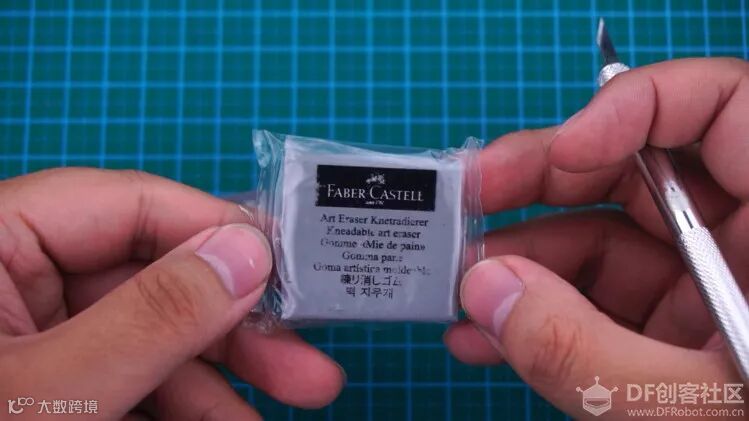

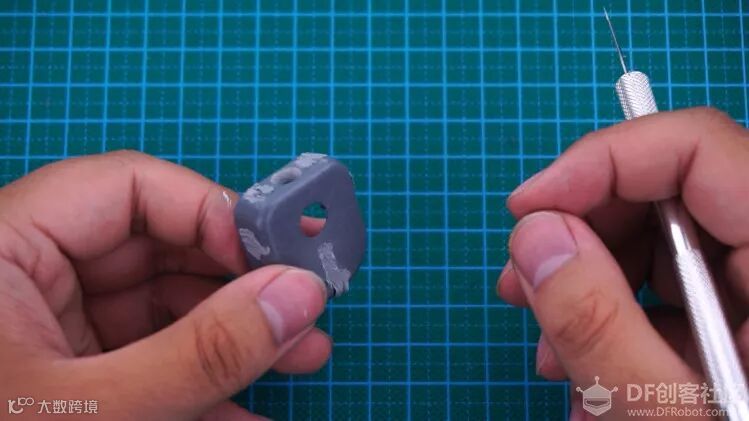

8. 在丙烯颜料区域涂上遮挡橡皮泥，最后要把所有橡皮泥给刮平，仅遮挡丙烯颜料部分

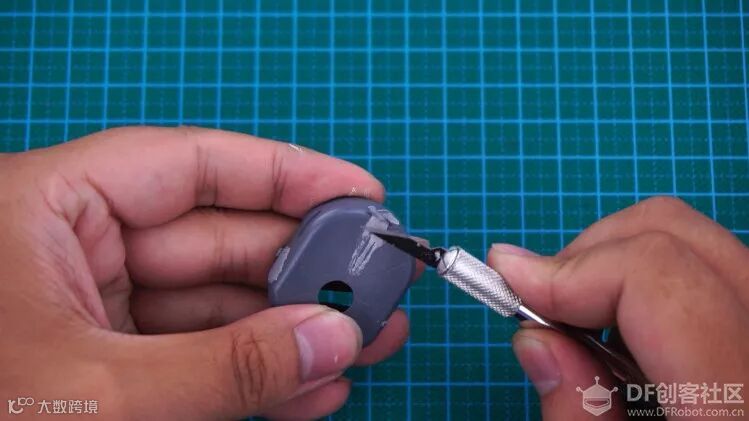

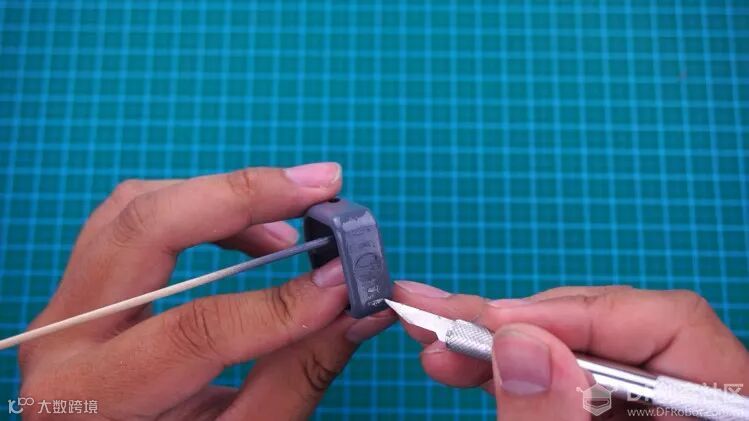

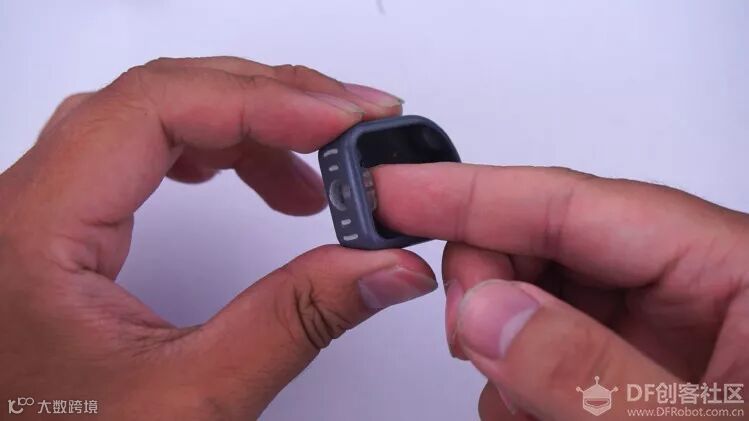

9. 再次给主体喷灰色油漆，挖出之前抹的所有的橡皮泥，最后，喷上一层光油
10. 将按键帽喷黄色油漆，后盖喷黑色油漆，最后同样喷上一层光油

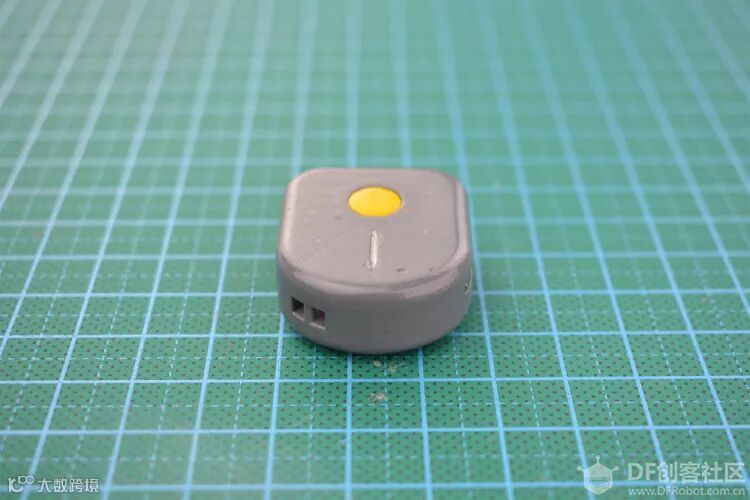

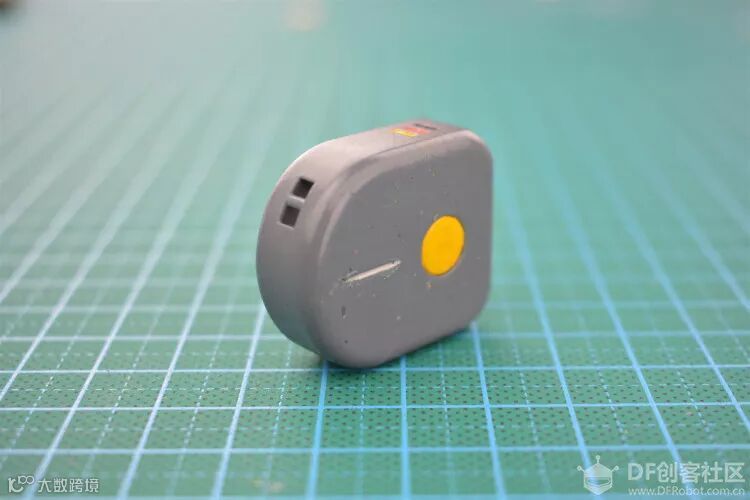

外壳制作结束

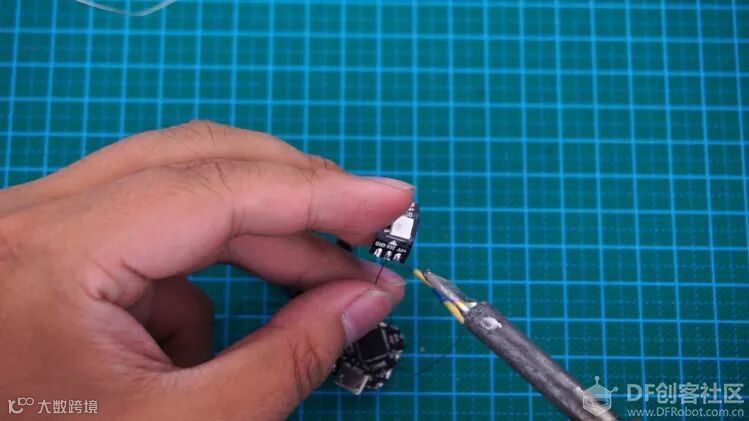

焊接电路：

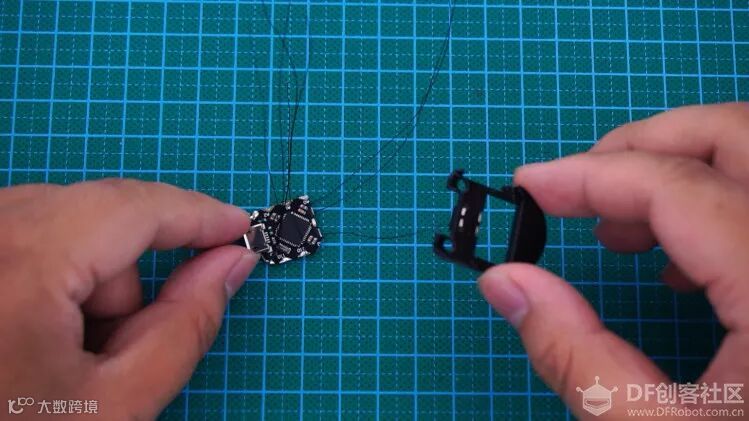

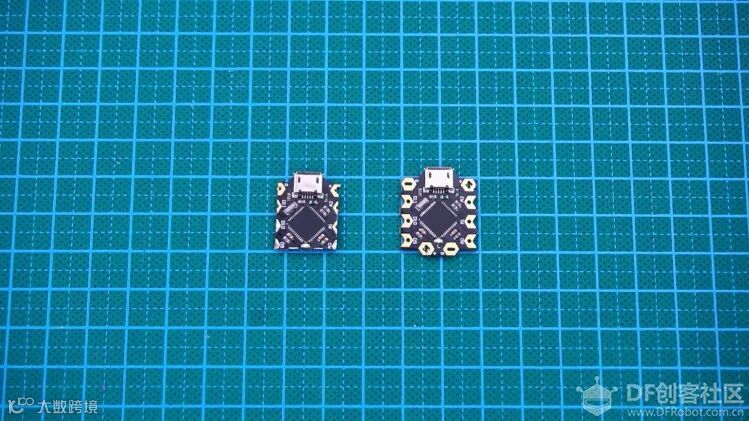

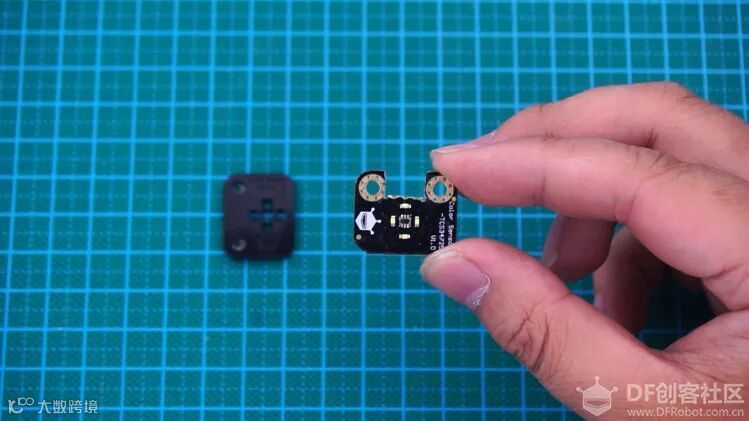

1. 先将Beetle和颜色传感器裁剪，颜色传感器由一层黑色亚克力板和PCB板通过双面胶粘接而成，我们这里只需要切掉PCB的一部分就行

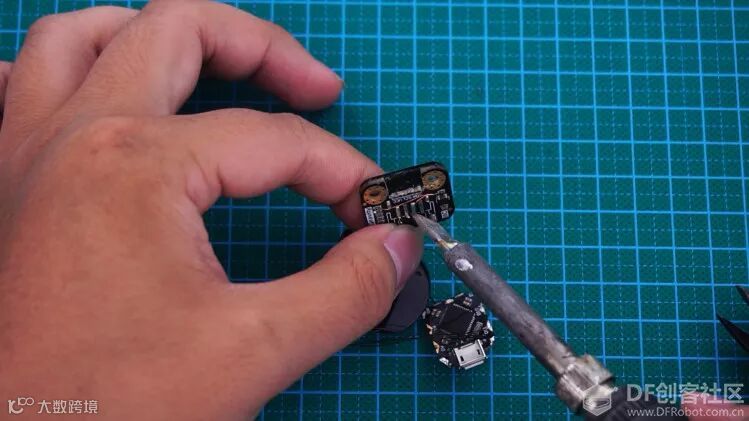

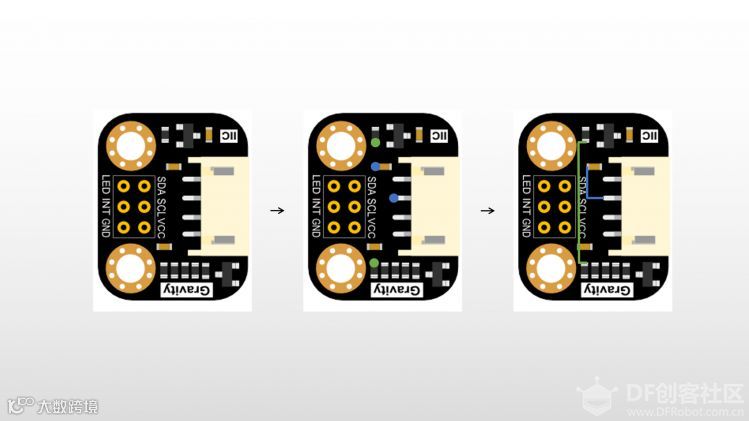

2. 按照下图将颜色传感器的两组器件引脚短接起来

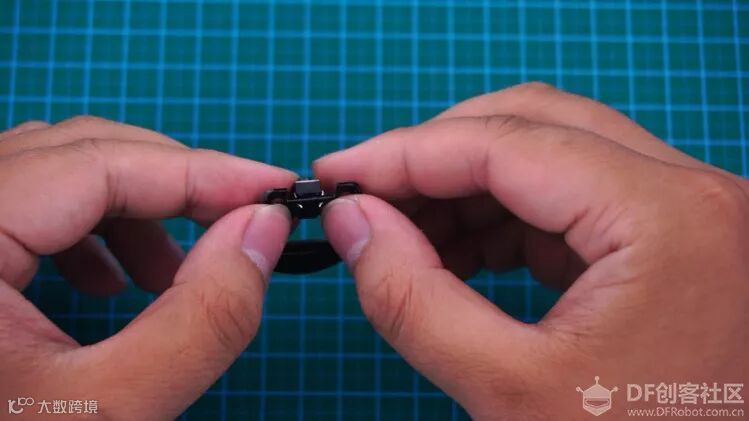

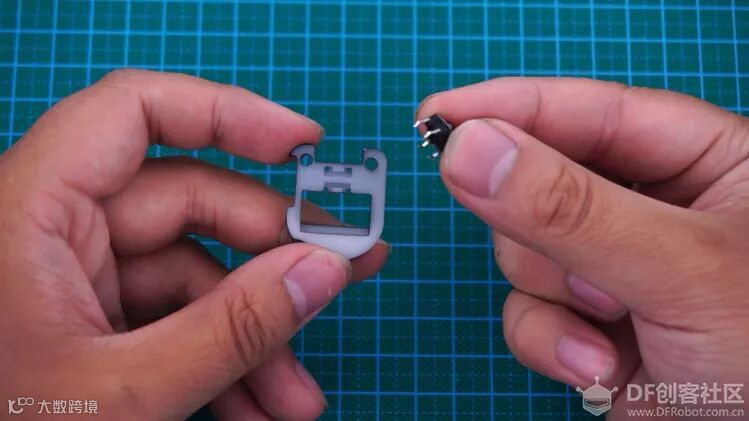

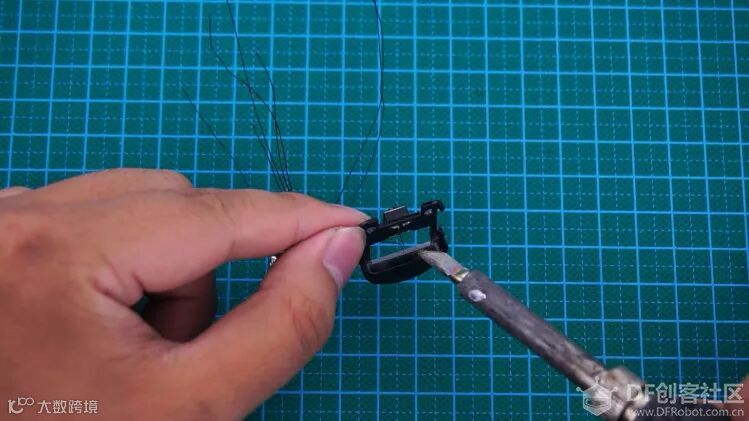

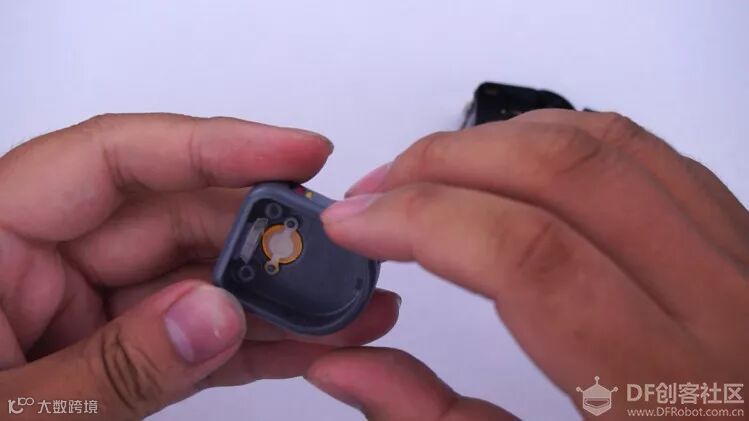

3. 将微动按键插在后盖上的4个孔眼内，并将引脚压平，紧贴后盖表面

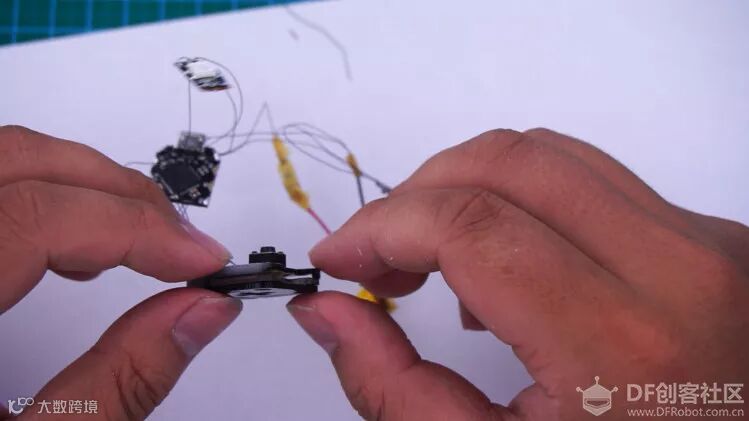

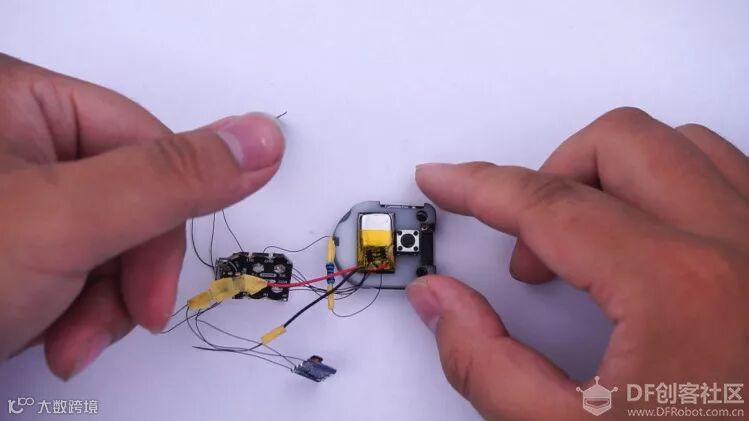

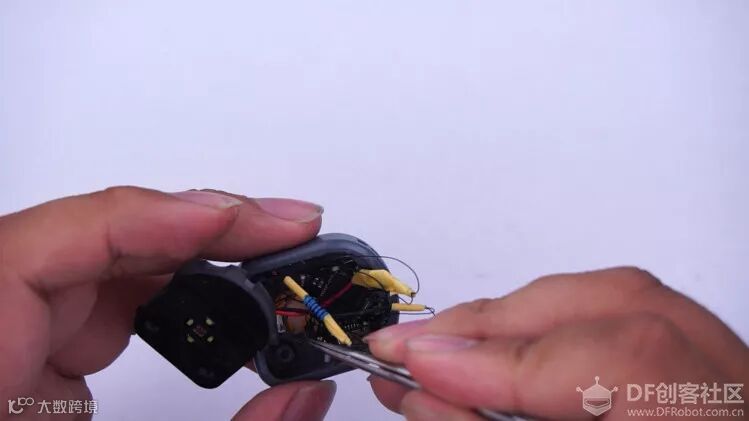

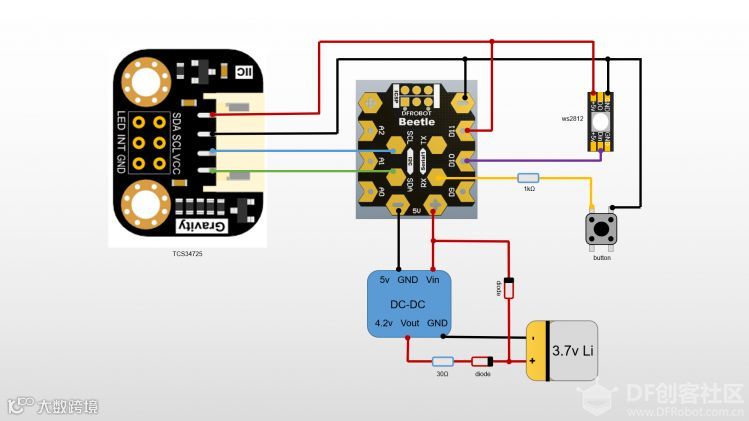

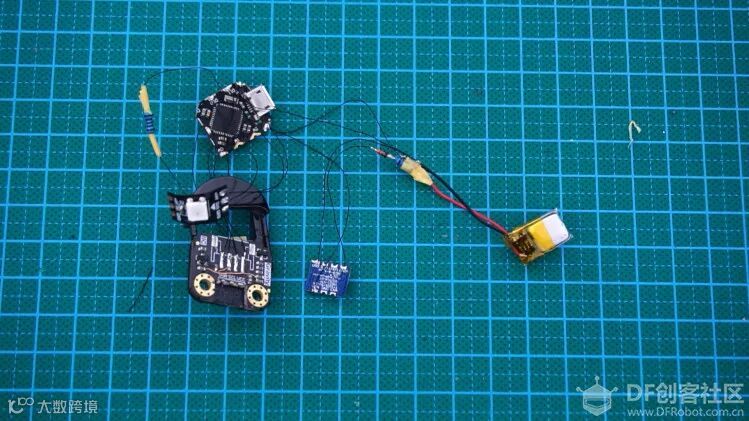

4. 按照下图进行焊接，注意的是，颜色传感器及微动按键的焊接线都要穿过后盖的方孔，因为这两个器件都在后盖外部，最后安装时，后盖是不会将它们包在壳体内部的
焊接部分完成
安装：

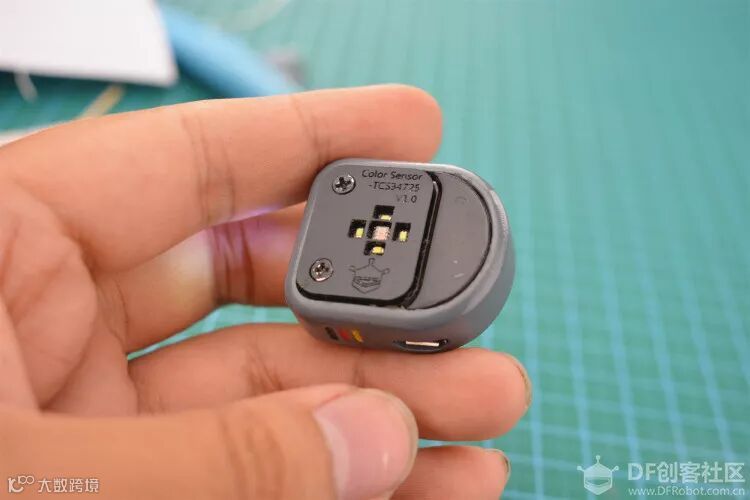

1. 先将颜色传感器用快干胶水暂时固定在后盖上
2. 用热熔胶将电池固定在后盖的方槽内

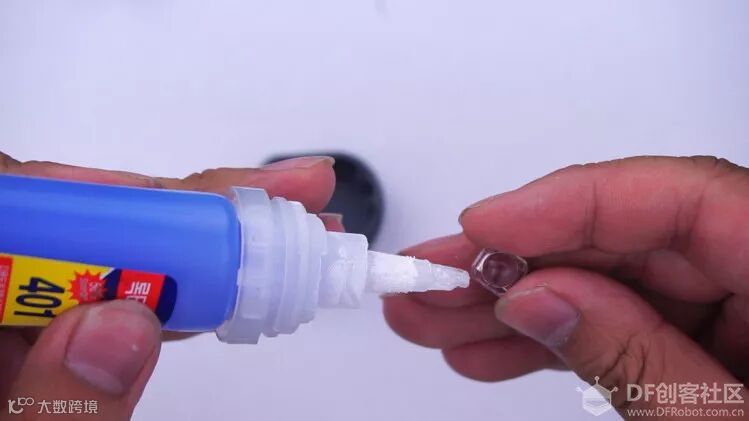

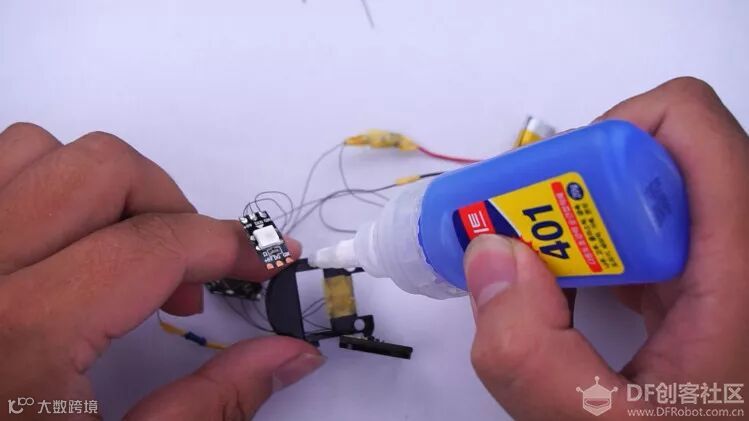

3. 用快干胶水将灯罩固定在外壳的灯罩孔上
4. 安放按键帽

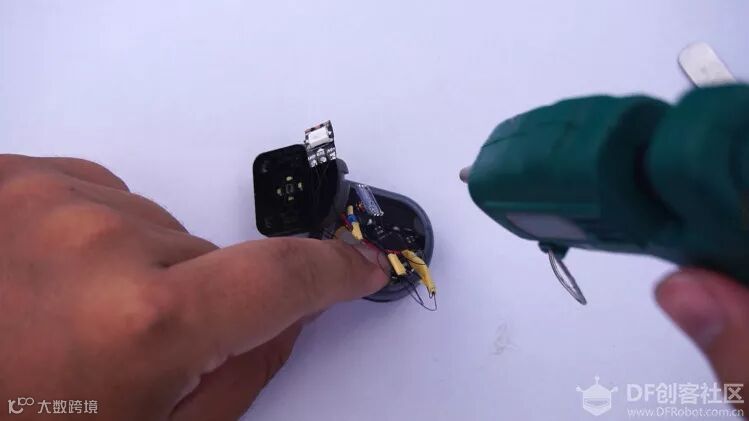

5. 用热熔胶将Beetle固定在外壳底板上
6. 将DC-DC模块通过热熔胶粘在外壳左上方的内壁上

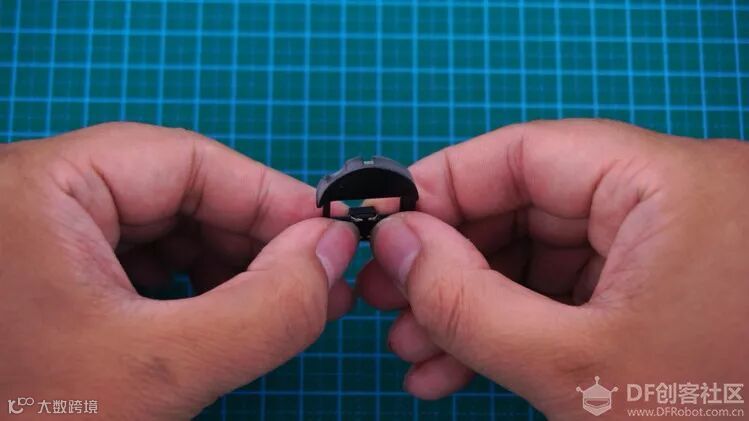

7. 将ws2812灯珠卡在灯罩背部的方槽里

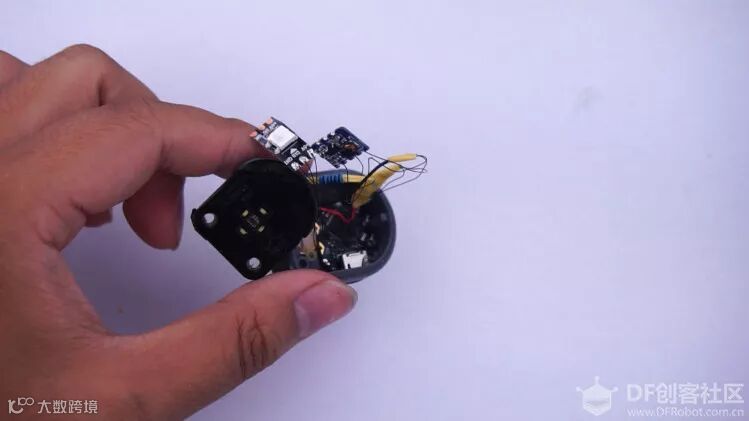

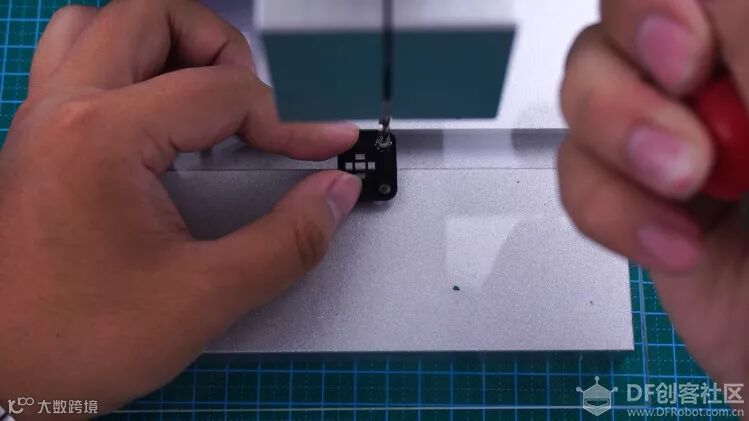

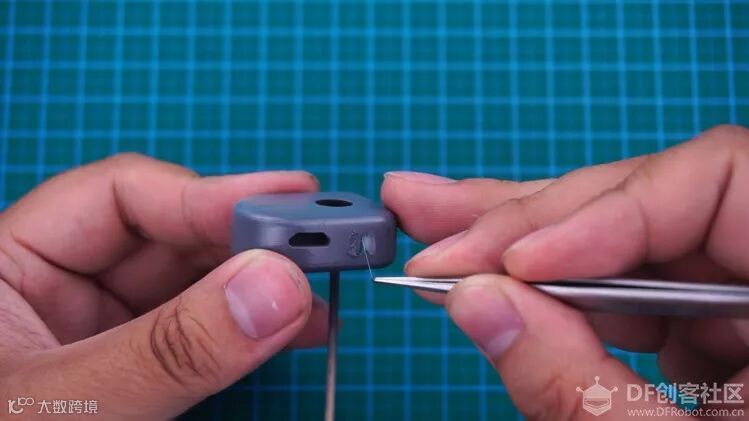

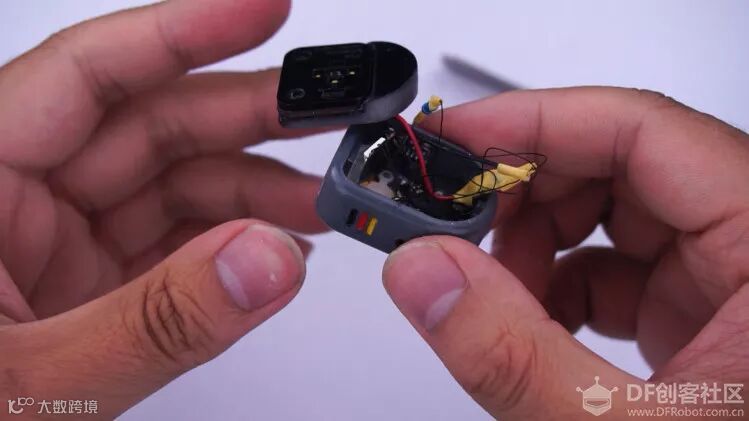

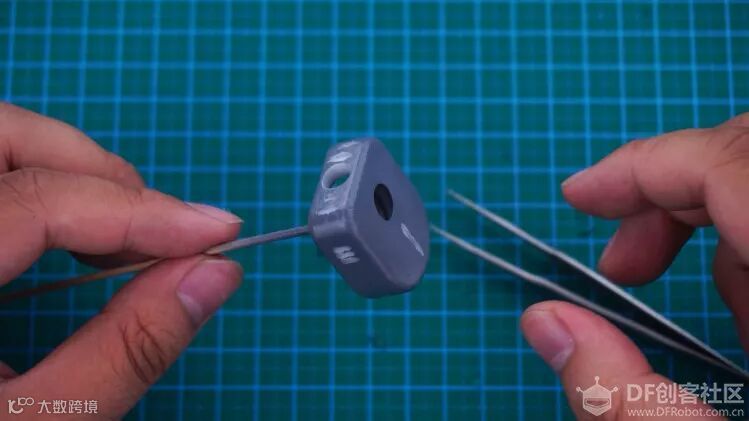

8. 将所有连线塞入外壳内部。取下黑色亚克力外壳，对其用台钻进行扩孔，钻出一个斜面以贴合自攻螺丝

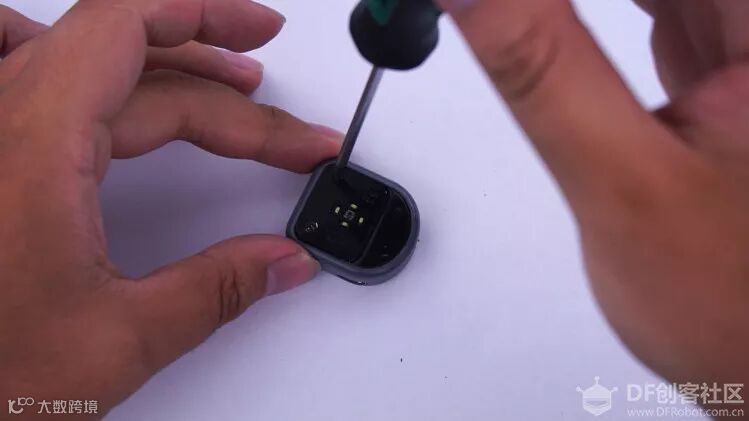

9. 上两枚自攻螺丝
安装部分完成

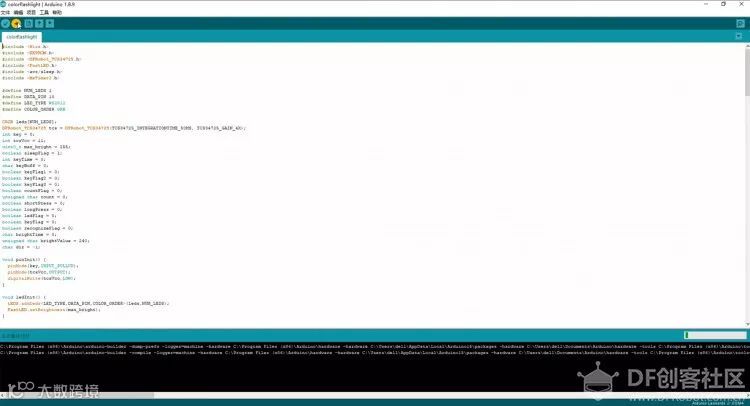

烧录程序：
烧录程序时需要注意，程序烧录最后阶段，并不会提示“上传成功”，相反会提示找不到串口，其实此时已经上传成功了。如果下次还要烧录，则需要短接Beetle，否则IDE无法识别控制板。
烧录部分完成

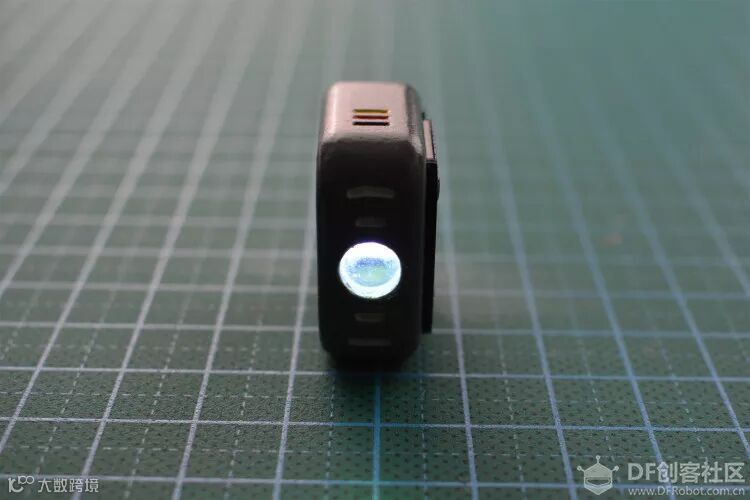

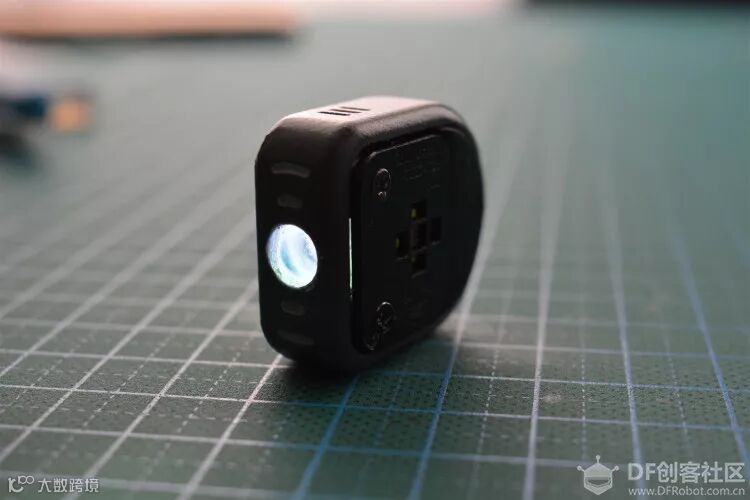

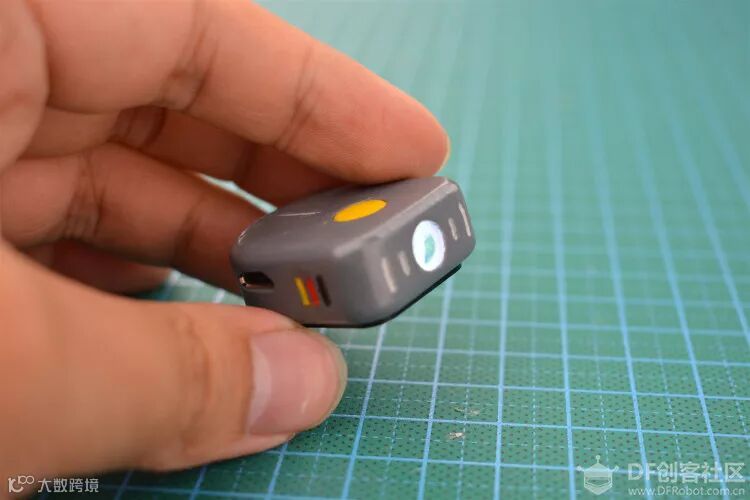

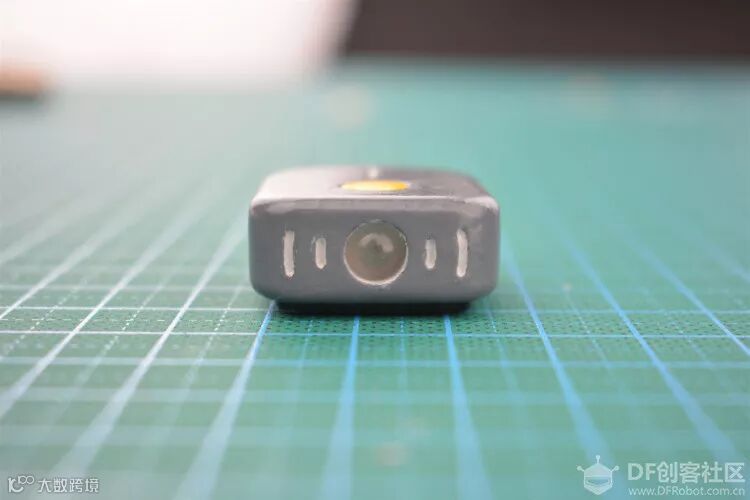

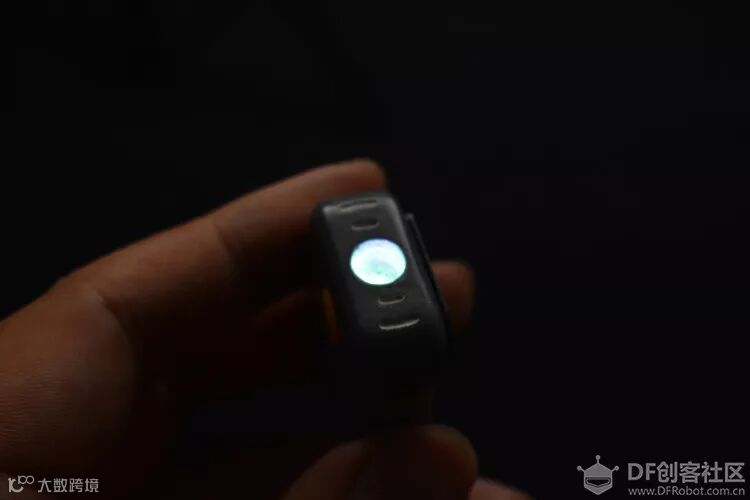

以上就完成了拾色手电的制作
一起开启我们的拾色之旅！
