大家好，我是玩Arduino一个半月的电子爱好者，喜欢划水、摸鱼、炸电容、写BUG。
前几天出门捡到一个快递，迫不及待的拿回家拆开，wow ~ awesome！
等等，这是啥东东？好像是上次活动与然后PY交易得到的内部工程板。
研究了一段时间后……总算看出来了，这是一个IIC的IO扩展板。
在我正准备扔在角落吃灰的时候，我忽然想到了很久以前看过的一个动画片——围棋少年（似乎暴露年龄了）
那个时候感觉好炫酷。
落子的时候气势+1+1+1，疯狂模仿，以至于弄坏了许多副棋……
额，似乎又跑题了……
有了想法就动手去实施，要做什么？往下看就知道了。
正文
当当当，自带特效的国际象棋。这是当所有棋子摆放完过后的效果：

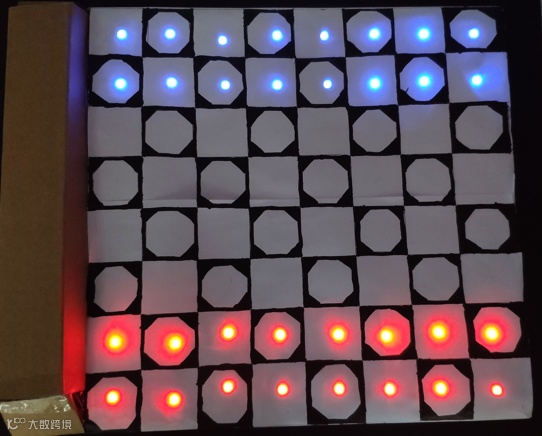

行走棋子的时候显示蓝色光路径：
吃掉对方棋子的时候显示红色路径：
上面的所有显示都是可以通过改程序任意改变的，只有你想不到没有你玩不到。

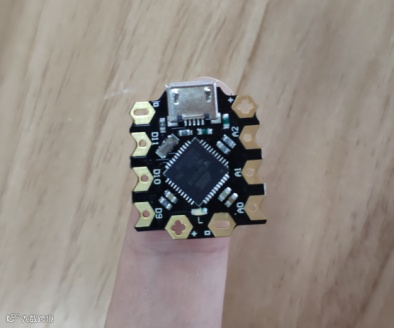

这个比拇指大一丢丢的beetle控制器，使用了IO扩展板，扩展出了这么多的引脚。
为什么是国际象棋？因为我只拿到了四个IO扩展板（小声BB，好气呀，只白嫖了四个），看介绍可以同时使用8个IO扩展板，也就是扩展128个IO口。等我再白嫖几个后我就做一个中国象棋（咕咕咕~）
材料准备：
•Beetle[1](1个)•IO扩展板[2](4个)•WS2812灯带[3](64颗)•霍尔传感器3144(64个)•1K电阻(64个)•国际象棋棋子(1套)•铷磁铁(如果霍尔传感器能感应到棋子则不需要，但是市面上棋子磁力似乎都很小,磁铁大小根据棋子决定)(32颗)•漆包线•5V电源[4](1个)•纸板一大块（垃圾佬专属，如果条件允许可以使用亚克力板）
这是需要的材料，只展示了一部分。
制作开始
一、硬件介绍
在开始制作前我们先了解一下元器件：

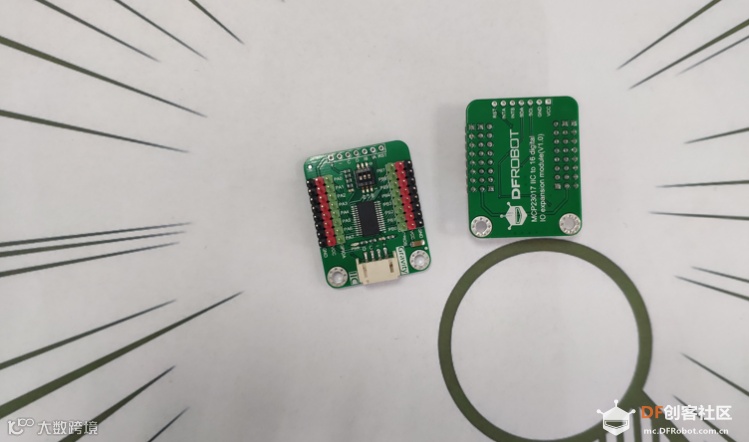

1. IO扩展板
我们所用的是IIC接口的16位数字IO口扩展板，最多可以并联8个这样的扩展板，也就是可以扩展出128个IO口！
虽然是扩展出的IO口，但是这些IO口功能可不弱，每个IO口都可独立被设置为输入、输出、上拉输入或中断等IO模式。
而且这个扩展板还有2个中断信号引脚INTA和INTB，当这两个引脚与主控板的中断IO口连接后可以实现真正的中断！在这个作品中我们只用到了扩展板的输入功能。
2. 霍尔传感器

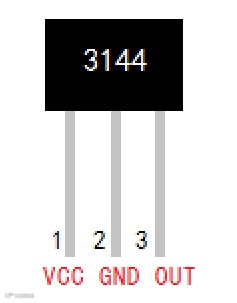

太小了，拍的不清楚，下面是我简单的画的霍尔传感器3144：
网上对霍尔传感器噼里啪啦的介绍了一大堆，简单来说，霍尔传感器就是检测磁场强度的一个传感器。
我们这里使用的是单极性开关型霍尔传感器。
当有磁铁时输出低电平，没有就输出高电平。我用铷磁铁测试感应距离大约8mm，不同磁性的磁铁感应距离也不一样。

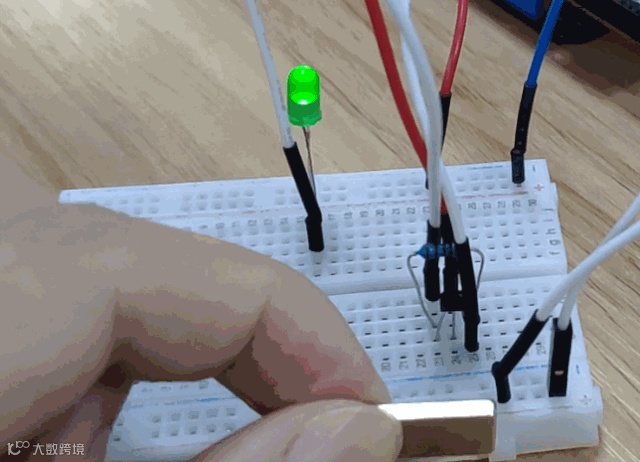

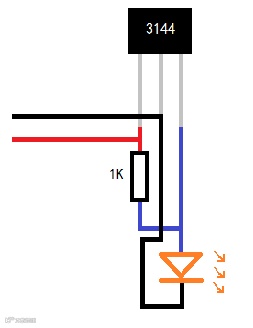

下面是测试原理图和结果图：
▲ 测试一下
磁铁磁性越大，感应距离大，磁铁磁性越小，感应距离小。而且磁铁磁性越大，棋子之间的间隔也就越大。
建议先测试确定数据之后再动手，并且建议这样测试每个传感器的好坏。
3. WS2818灯带

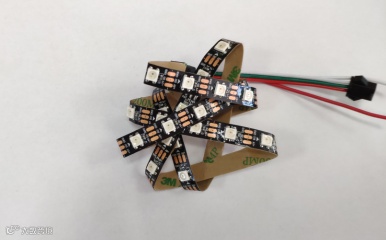

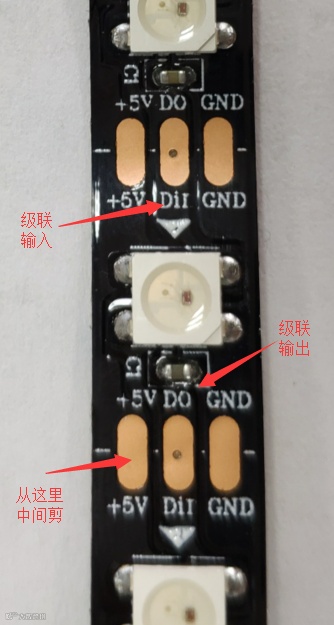

WS2812 RGB灯带是由全彩LED组成。只需一个IO口就可以控制所有LED灯，使用起来非常的方便。而且灯带柔性较大，可随意对接，弯曲，裁剪，非常符合我们的要求。
需要注意：灯带之间千万不要接反！
二、接线

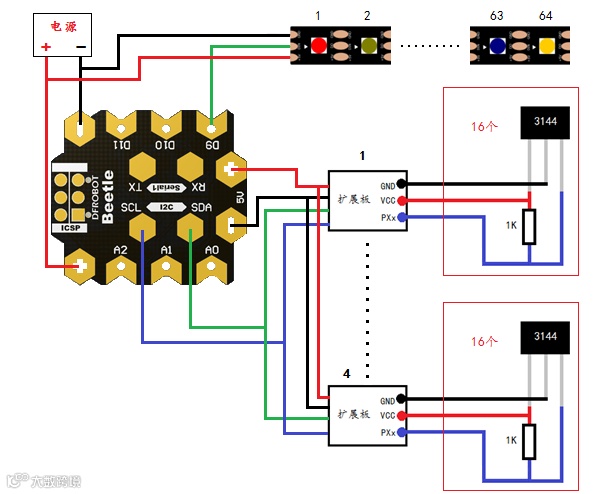

1. 接线图
LED灯带连接Beetle的D9引脚，扩展板的VCC、GND、SDA、SCL分别与beetle上的相应引脚焊接上，扩展板的传感器全部IO口都按照接线图接上霍尔传感器。
当LED灯最高亮度点亮白色时，单灯电流可达60mA，LED灯比较多，建议外接电源，虽然暂时不接电源也能正常运行，但是为了以后的可拓展性，建议还是加上。
2.焊接
先拿出我的小纸板，在上面画出棋盘所有格子：

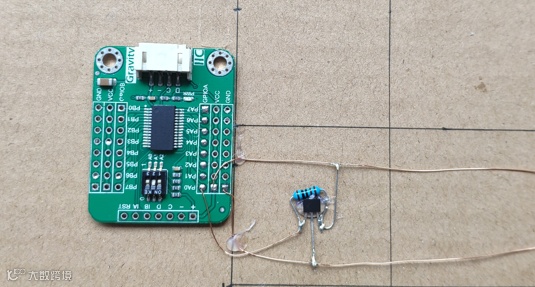

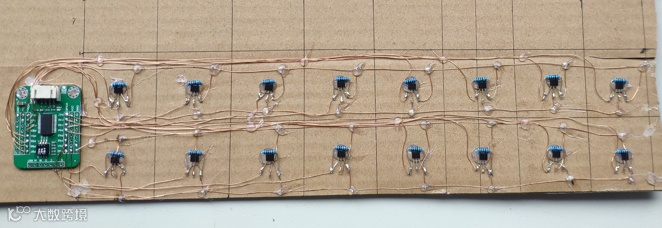

我们在上面焊接一个霍尔传感器。（焊接都是采用的漆包线）
然后我们接着焊接几个：
然后去睡一觉后就自己焊接好了。
我们接下来焊接灯带，8个一条，我们需要八条，间距根据你格子大小确定。建议测试焊接好的灯带是否能用。

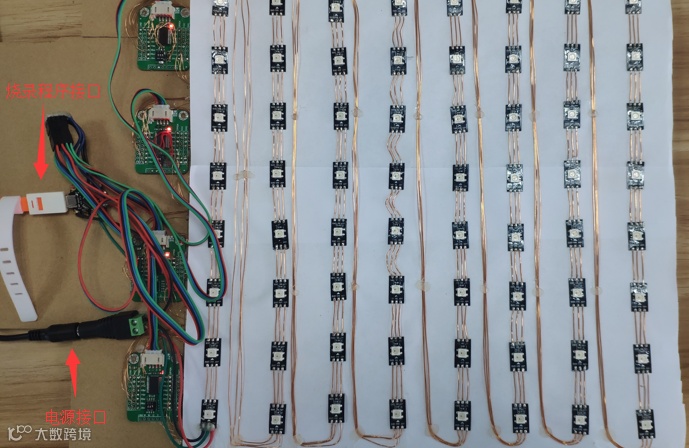

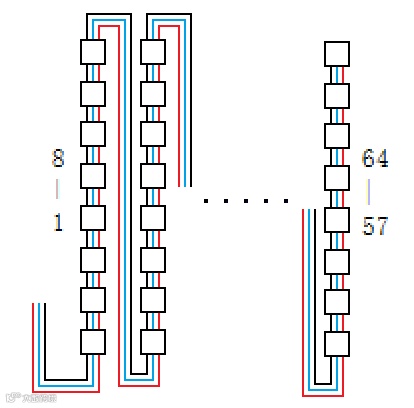

我们先在焊接完的霍尔传感器上面铺上一层白纸（防止短路），然后将灯带按下面的示意图焊接好，并贴在每个霍尔传感器的上面：
睡一觉过后又自动焊接好了。

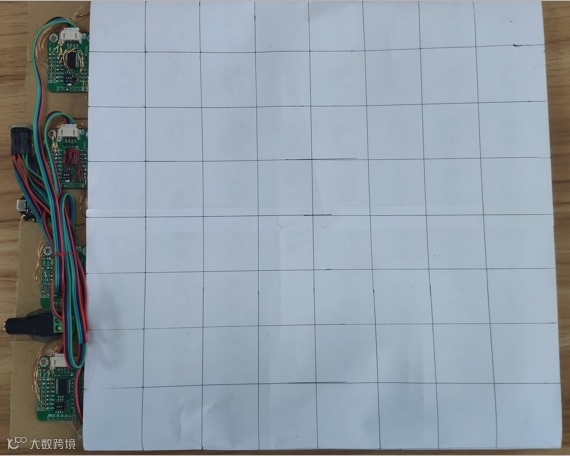

我们在上面再铺一层白纸，画出棋盘格子：
再稍加装饰，

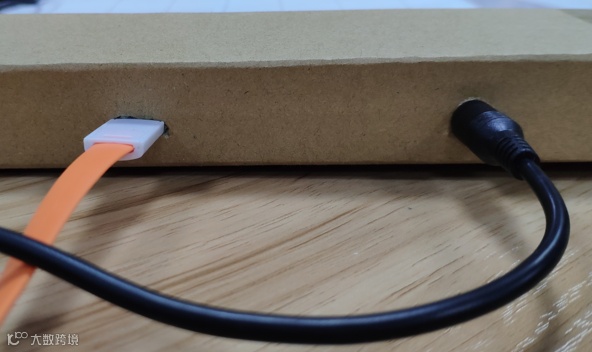

记得组装的时候留出接口！
3. 改造棋子

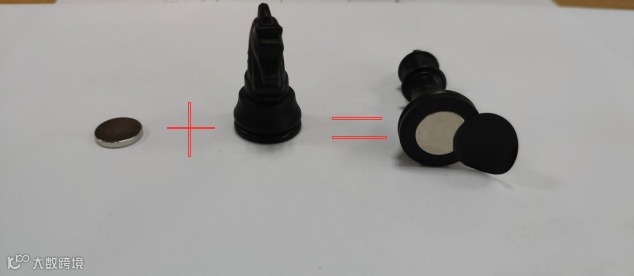

我们将棋子里面的磁铁替换掉：
三、程序编写
1.思路
主程序就是整个思路，下面会一步一步讲解。

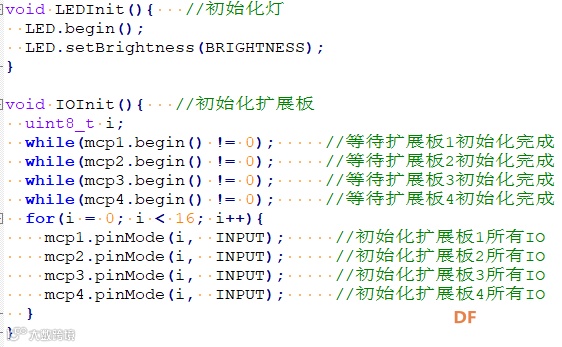

第一步：初始化LED灯和IO扩展板。（这步比较简单就不细说了）

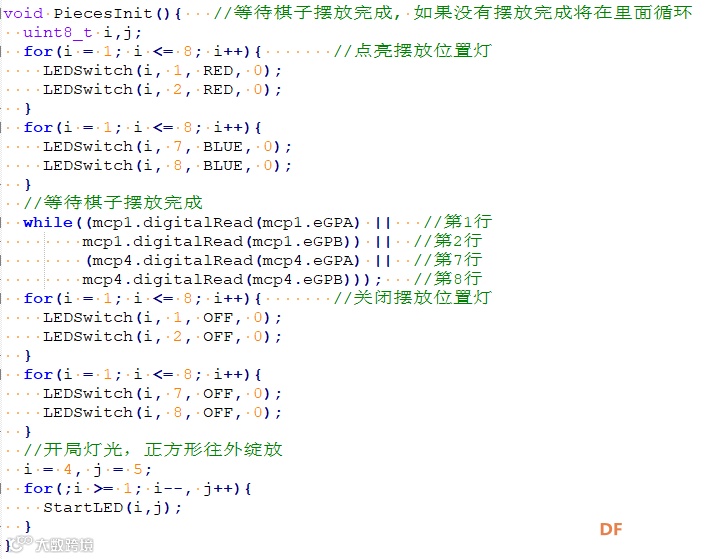

第二步：点亮棋子摆放位置的灯，等待棋子摆放完成 因为棋子摆放在1.2.7.8行，所以只要这四行电平全为低，意味着摆放完成。
第三步：棋子摆放完成后展现开局灯光。这一步主要是点灯，想玩出什么花样都行。

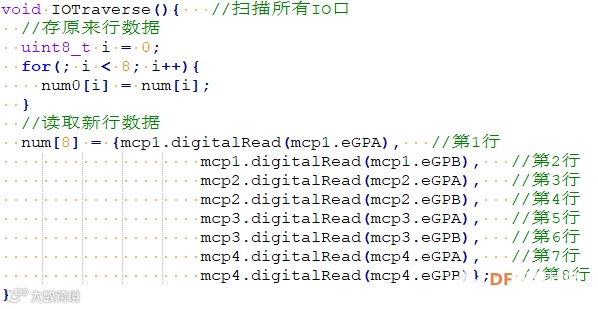

第四步：扫描IO扩展板IO口 先将原来的IO口电平信息保存在num0中，然后读取新的信息保存到num中。
第五步：判断是否拿放棋子，计算位置，判断走子还是吃子。

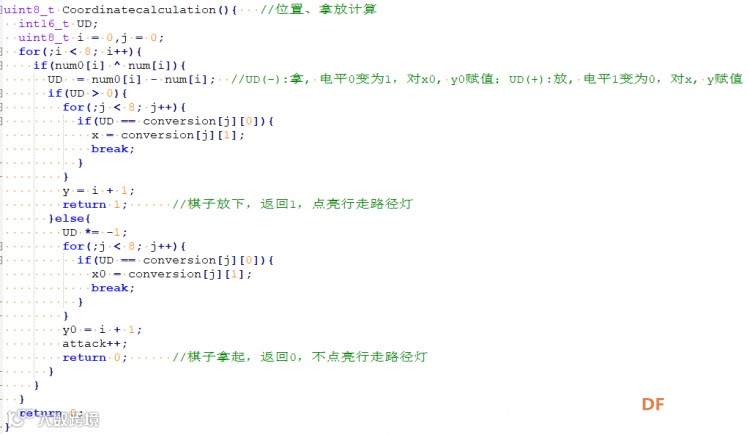

通过新旧数据的对比很容易判断出哪行哪列的电平出现变化，就能得到坐标。
通过判断是0变1，还是1变0，就能知道是拿起还是放下。
第六步：点亮相应的灯光 最后就是通过两个坐标，点亮你想要的灯就行了。

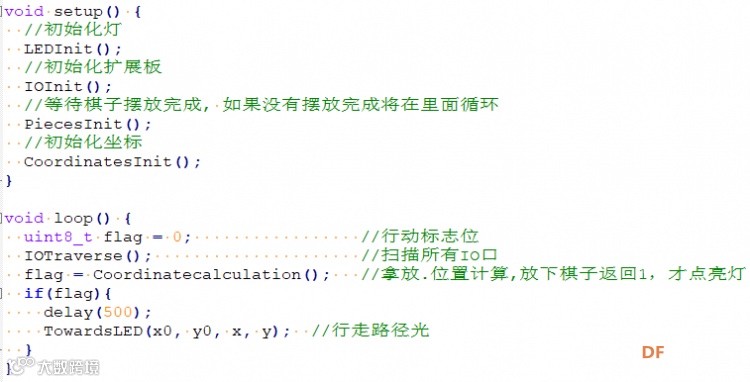

2.编写程序
说到这个程序刚开始没有什么思路，然后我去请教大佬。
大佬的思维我这种小萌新实在搞不懂，打扰了，告辞。随着我一阵噼里啪啦乱敲过后……
幸好我不是走专业程序员的路，不然铁定被祭天。还是求助大佬吧……最后在大佬的帮助下完成了代码[5](文章末尾附上)。
3.烧录程序GO!GO!GO!
上电-烧录……

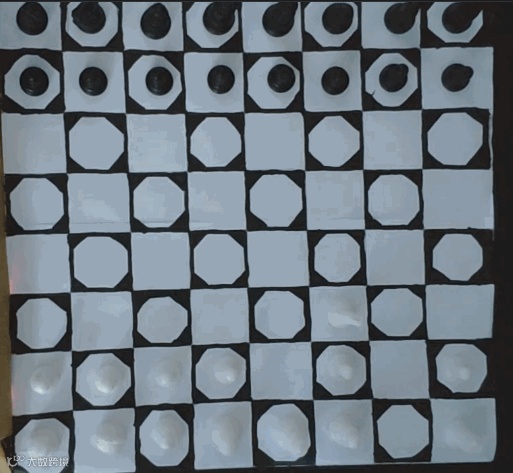

欢迎来到贪玩象棋！
等待双方摆放棋子：

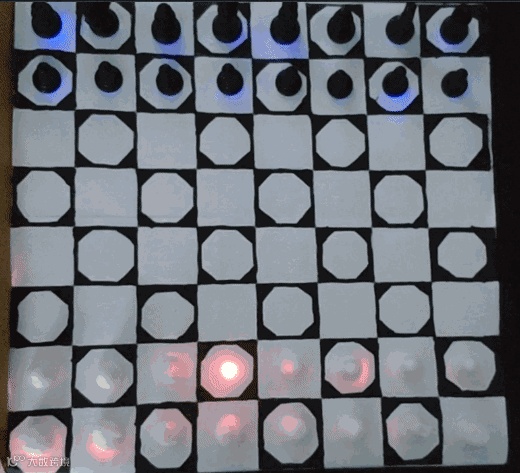

由于身边的人都不会下，所以我就演示一下棋盘效果（由于我代码太渣，所以只有按照国际象棋规则走才会显示相应的灯光），想要什么光效完全可以自己编写，发挥自己的脑洞。
国际象棋的运动轨迹有4种：横、直、斜还有马的走法。我就这里就按照走法简单演示一下。
走子显示蓝色的路径，吃子显示红色的路径。（附件上的代码解决视屏中第一步行走显示红色光的BUG）
▲ 视频演示
这是1.0版本，如果我没有咕咕咕，以后会做一个2.0版本（硬件方面改动很小，加一个喇叭和DFPlayer Mini），当拿起一个棋子之后会发出相应的声音，如：拿起马，会发出马叫，吃子会发出兵戎相见的声音……
这个还可以做成类似于开心消消乐的游戏，亮多种颜色的灯，用磁铁调换两个灯，来消除。8个扩展板最多可以扩展出128个IO口，玩法肯定不止这些，等待大佬们的创意。
