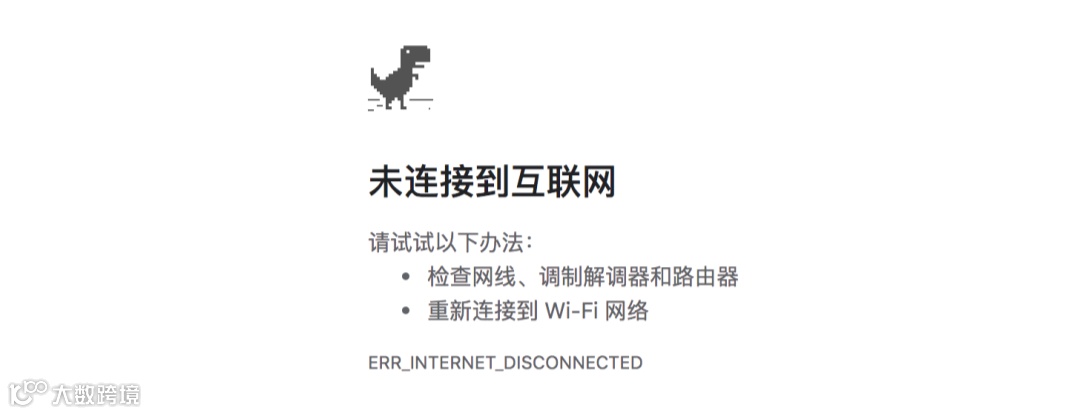

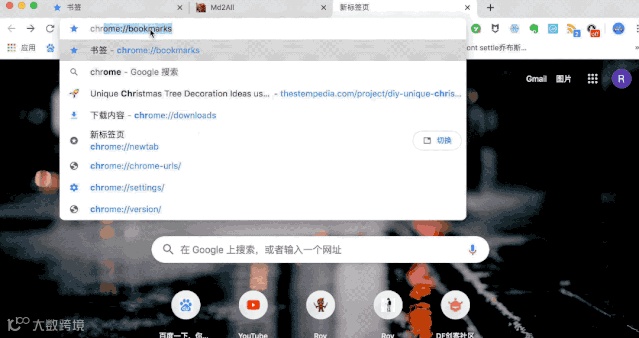

谷歌的小恐龙大家应该都知道吧，就是那个你断网了，会出现的小家伙。

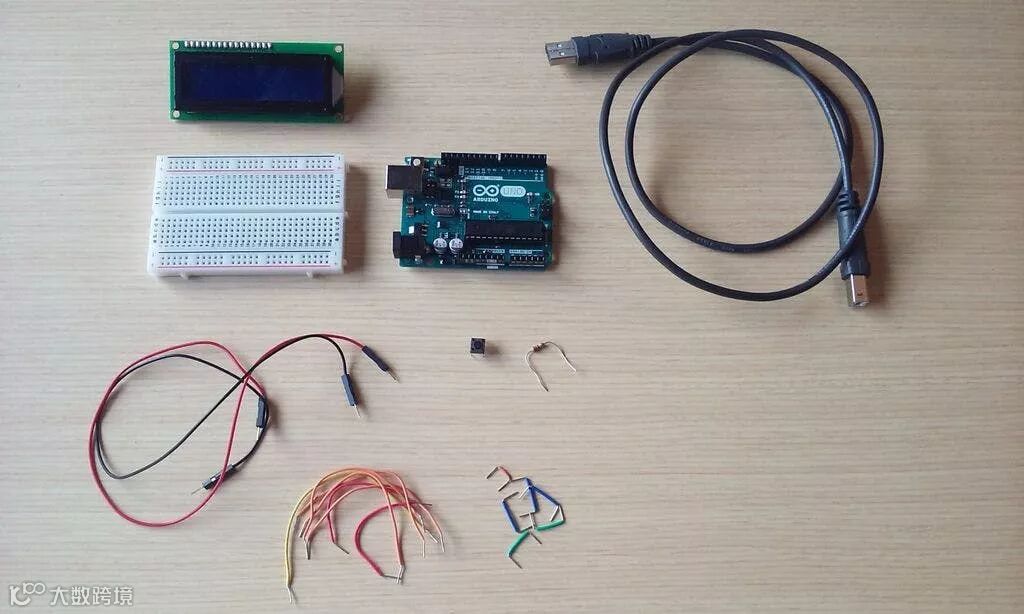

硬件

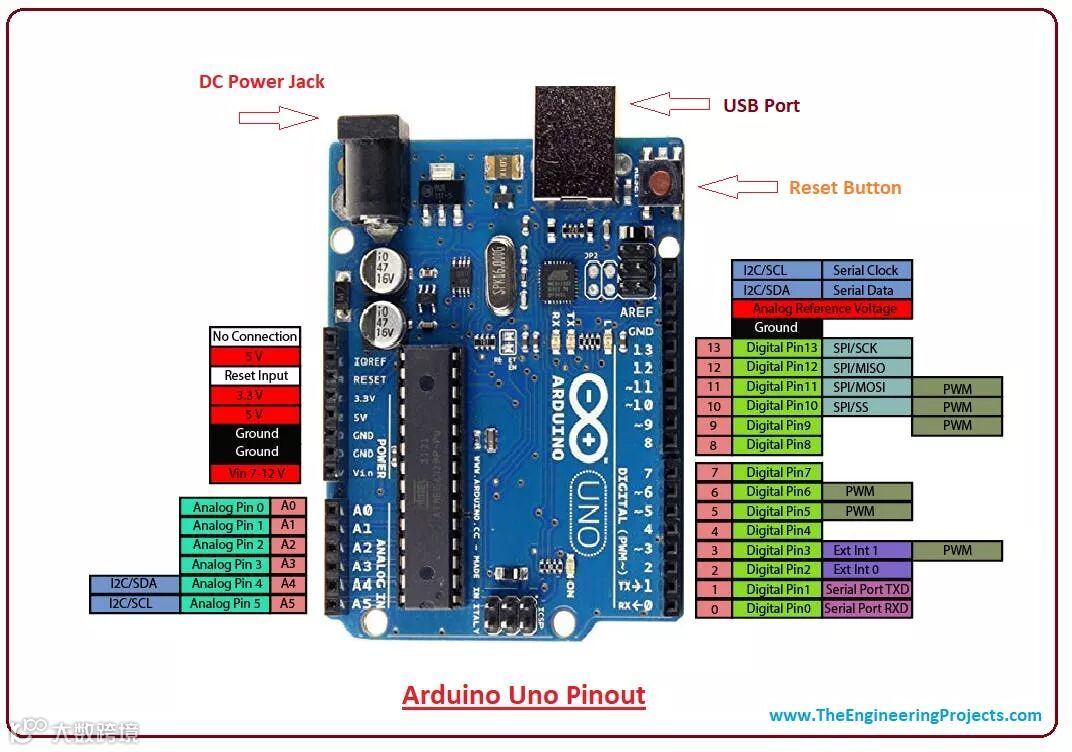

• Arduino UNO or DFRduino UNO R3 (DFR0216)

• Adafruit RGB背光LCD-16x2 or I2C LCD1602液晶模块(DFR0063)

• DFRobot Gravity:数字按钮（黄色）

• 面包板（通用）

• 220欧姆电阻

• 跳线（通用）

• USB A转B连接线

软件

Arduino IDE

工具

热熔胶枪

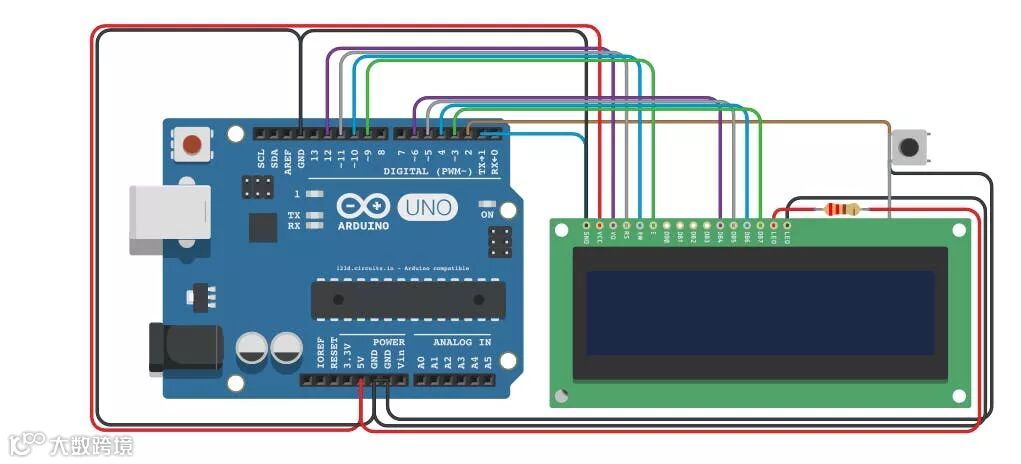

连接

使用长连接线将Arduino上的5V信号连接到面包板顶部的红色行的最左侧。

使用长连接线将GND信号连接到面包板顶部的黑色（或某些面包板为蓝色）行的最左端。

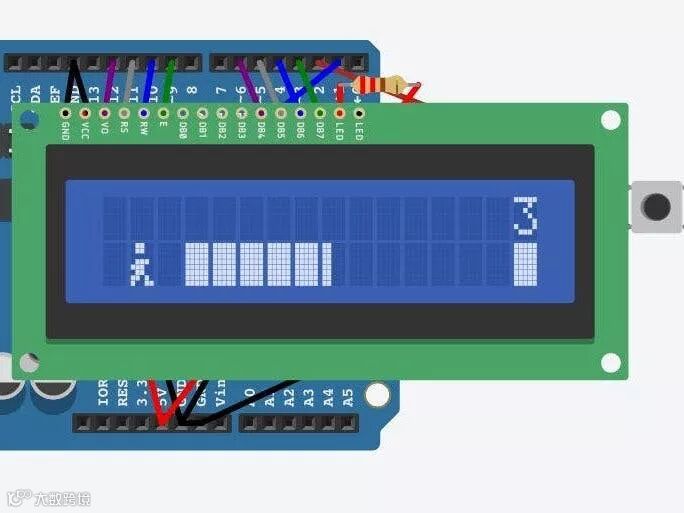

LCD（液晶显示器）模块的底侧有一个16针公头。如图所示，将其插入面包板。供电和控制LCD的所有电子信号都通过此接头连接器。

这些针脚是（从左到右）：

• GND-电源接地信号

• VCC-正电源信号

• V0-对比度调整

• RS-寄存器选择

• R/W-读/写选择

• E-使能端信号

• DB0-数据位0（此处未使用）

• DB1-数据位1（此处未使用）

• DB2-数据位2（此处未使用）

• DB3-数据位3（此处未使用）

• DB4-数据位4

• DB5-数据位5

• DB6-数据位6

• DB7-数据位7

• LED-背光LED正极

• LED--背光LED负极

使用短连接线，将GND和LED负极（引脚1和16）连接到顶部的黑色行。

同样，用短连接线将VCC（引脚2）连接到顶部的红色行。

弯曲220Ω电阻（红红棕色带）的导线，并将其连接在LED正极和面包板顶部的红色行之间。

使用更长的连接线进行其余连接：

• 将DB7连接到Arduino引脚3

• 将DB6连接到Arduino引脚4

• 将DB5连接到Arduino引脚5

• 将DB4连接到Arduino引脚6

• 将E连接到Arduino引脚9

• 将R / W连接到Arduino引脚10（或连接到面包板顶部的黑色行）

• 将RS连接到Arduino引脚11

• 将V0连接到Arduino引脚12（或连接到面包板顶部的黑色行）

将按钮插入LCD屏幕左侧的某个位置，以跨越沿面包板中心延伸的通道（请参见图示）。使用短连接线将按钮的顶部两个引脚之一连接到面包板顶部的黑色行。将按钮顶部的另一个引脚连接到Arduino的引脚2。

视频

视频教程如上。

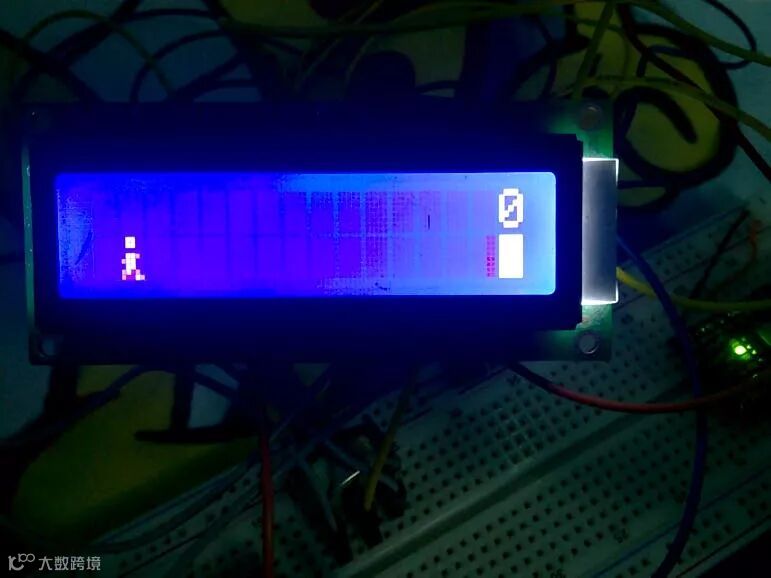

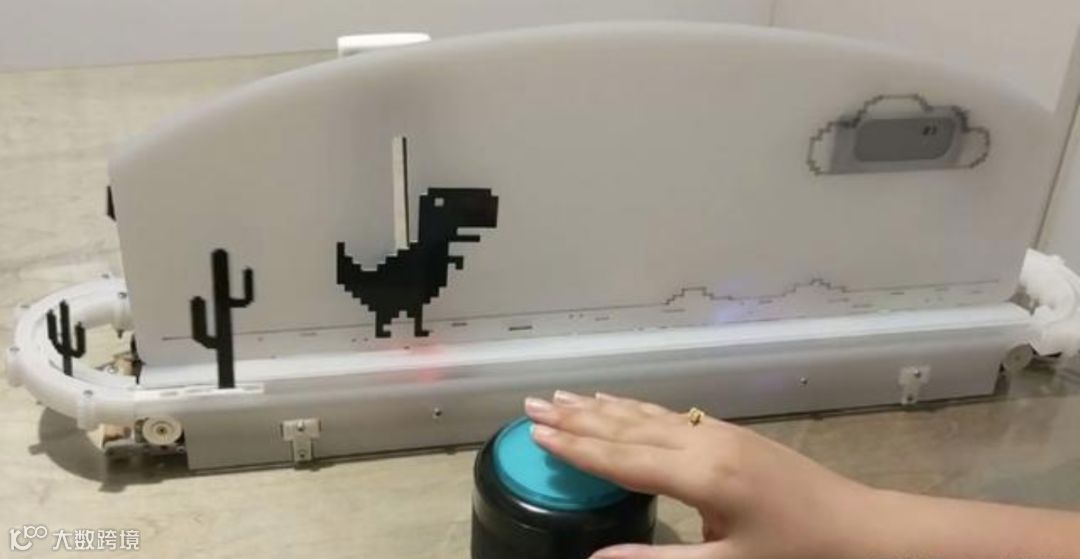

好了，看看能跑几秒！

程序

戳阅读原文下载，自行研究。
