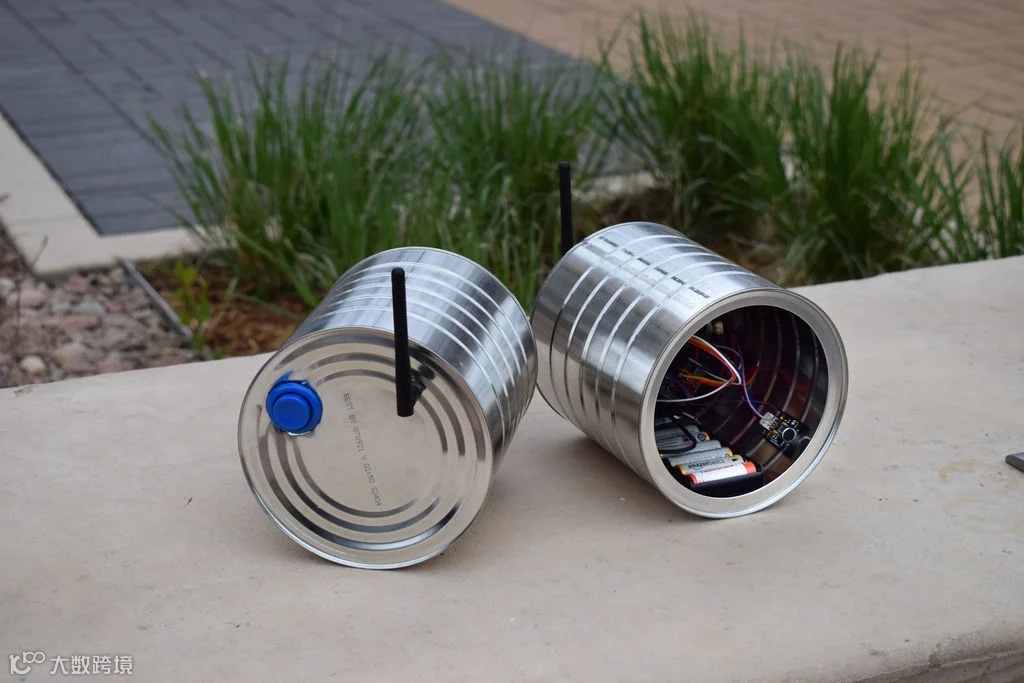

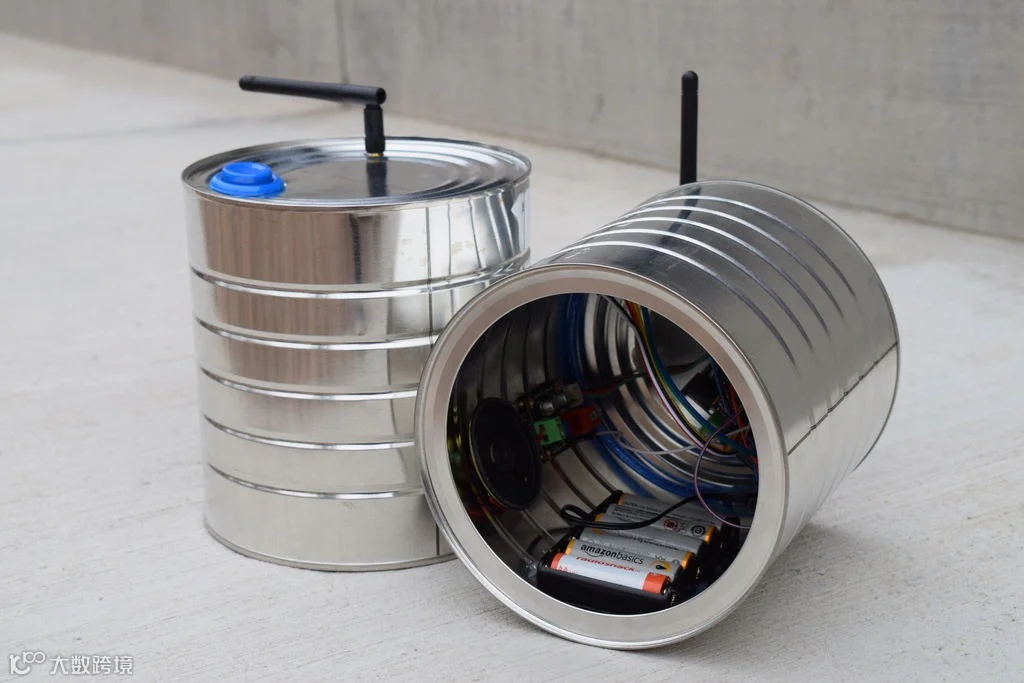

"表面上是对罐头,其实它是一副对讲机。"

能够做一副对讲机其实一直是我小时候的梦想，今天就来和大家分享一个小哥做的号称“世界上第一台”罐头对讲机项目。

▲  文末有完整视频

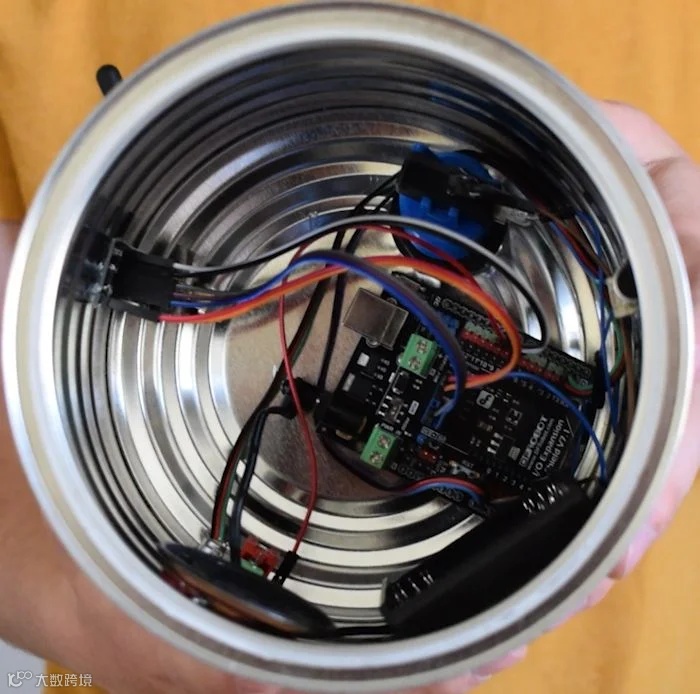

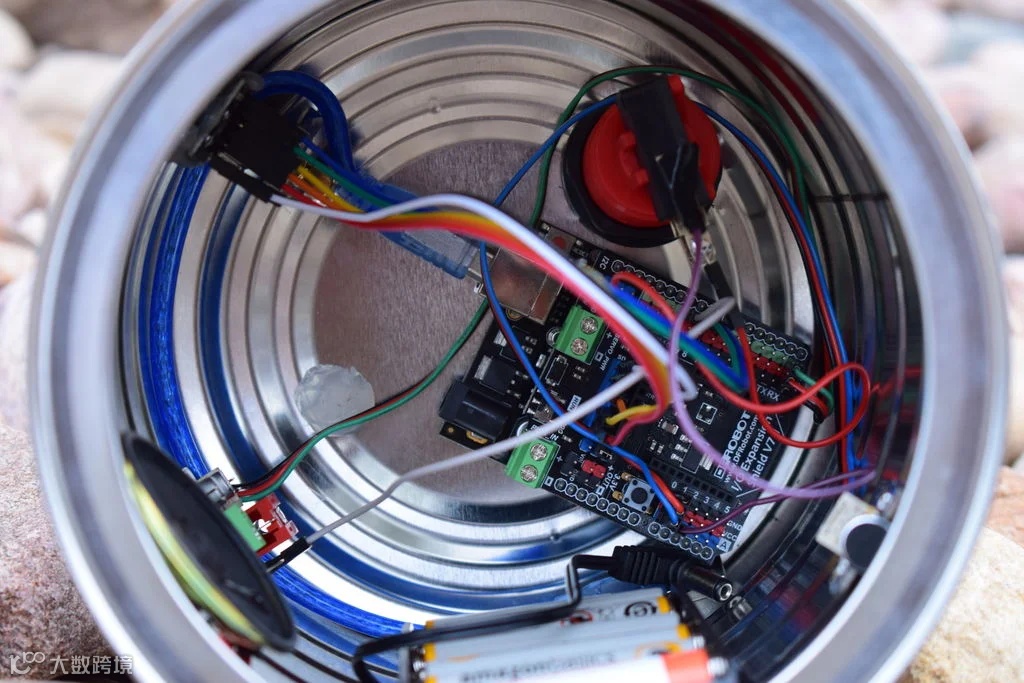

最后的内部结构大概是这个样子：

项目中的硬件由DFRobot友情赞助！

起因

项目的主人公是个逗比，制作罐头对讲机的初衷是因为自己的香蕉电话坏了，导致错过了一个非常重要的电话，一生气，决定升级一下自己的电话。

准备工具和材料

工具

• 电钻
• 铁皮剪
• 热熔胶枪
• 尖嘴钳
• 圆头锤

材料

• DFRduino Uno R3
• Gravity IO 扩展板（可选）
• 模拟声音传感器（麦克风）
• 386AMP音频放大器模块（扬声器）
• 6xAA电池座，带DC2.1电源插孔（5号电池6枚）
• NRF24L01 + PA + LNA（带天线）
• 按钮开关
• 铝制罐头
• 跳线

处理罐头

在连接电子设备之前，我们需要在罐头上先打两个孔。

一个用于天线，另一个用于按钮。

先来给天线钻孔。把天线板放到罐头里面，测量好距离，并用白板笔做好标记，然后在需要钻孔的地方压出一个小凹痕，方便等下钻孔。

根据你使用的天线的不同，需要钻的孔的大小也可能不一样，为了确保尺寸合适，我拿天线上的螺纹和钻头的尺寸进行了比较。

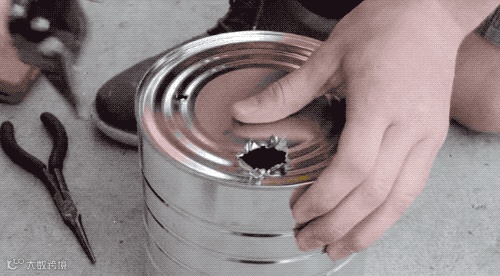

一旦确定好了尺寸、标记好了孔的位置，用电钻快速钻进去，但不要太用力。罐头的壁很薄，钻完之后可以用铁皮剪清理一下孔的边缘，注意手不要被割到。

接下来是给按钮开关钻孔，具体操作如下：

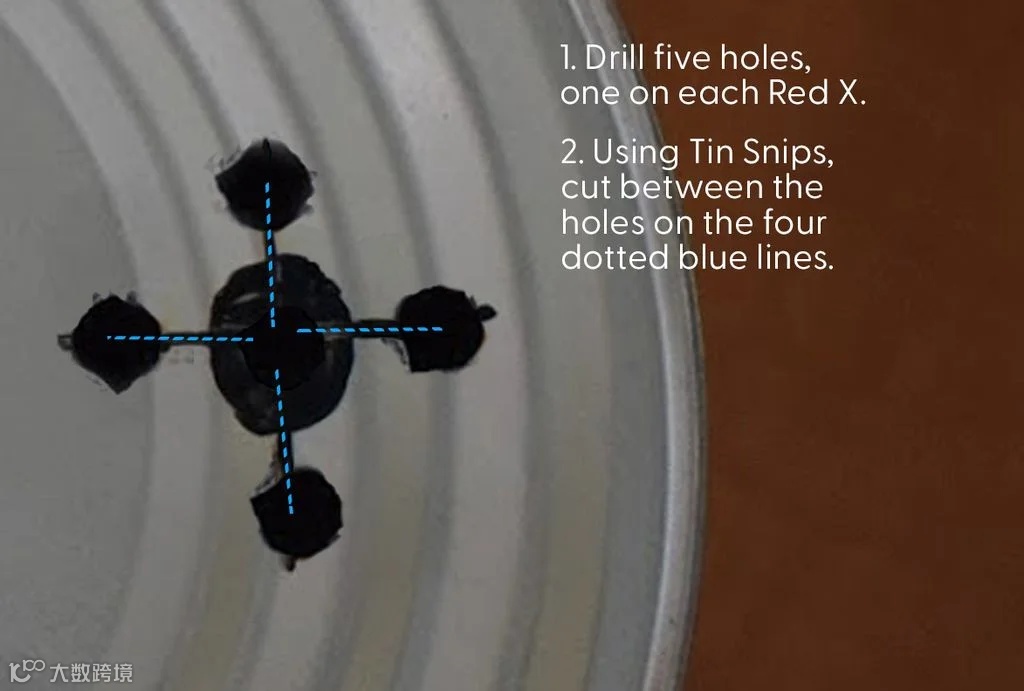

在五个红色叉叉的位置打孔。

用铁皮剪剪掉多余的部分，最后剪成一个圆圈的形状。

我们预计达到的效果是这样的：

粘合组件

现在让我们把组件粘上！

先插上热胶枪，等它热起来，这个时候可以放点音乐。

然后，用胶枪把天线固定在罐体上。

这里建议在天线的金属部分涂上胶水，这样它就不会直接与罐子接触。

注意：

对于所有这些组件，可以多用一点热熔胶，不要让任何模块有机会与罐子接地。如果测试的时候听到嗡嗡声或哔哔声，则可能是接地故障。

将DFRduino Uno粘到罐子的底部，然后装上电池组。这是所有部件中最重的部分，建议将胶水涂在边缘上，然后把罐子放到你想放的地方，保持天线朝上。

为了方便和美观，我们把扬声器模块粘在电池组的一边，麦克风模块粘在另外一边，像这样：

这边需要重点强调的一点是一定要多用点胶水，保证没有任何引脚与罐头直接接触。

电路接线

模块都牢牢地粘好之后，我们开始接线。

根据上面的原理图，将所有的跳线连接到相应的引脚。（下面提供基于Gravity扩展板的引脚接法）

天线

• MI -> MISO
• MO -> MOSI
• SCK -> SCK
• CE -> Pin 7
• CSE -> Pin 8
• GND -> GND
• 5V -> 5V

注意：

NRF24L01是一项出色的技术，但它对电流非常敏感。确保仅使用3.3V的电压为其供电。当使用扩展板时，只能连接到5V，否则会烧坏天线。

模拟声音传感器

• Gravity Pins -> A0

扬声器

• +(扬声器输入端) -> 9 或 10 (左或右音频)
• -(扬声器输入端) -> GND
• Gravity pins -> D0

按钮开关

• NO -> A1
• COM -> GND

因为我们用的是RF24Audio库^[1],所以麦克风、扬声器、按钮开关和天线的引脚排列也是特定的：

• 麦克风的信号引脚总是对应A0引脚；

• 开关总是对应A1引脚；

• 这里使用的音频放大器不管它插在哪里，只要有电就行。重要的是你用于音频传输的电线，它默认9和10引脚（用于左音频和右音频）；

• 天线的CE和CSE引脚总是分别连接到引脚7和8（允许两个方向的无线电信号）。

希望这些信息可以帮助你在任何电路板上都有可以连接好电路。

烧录代码

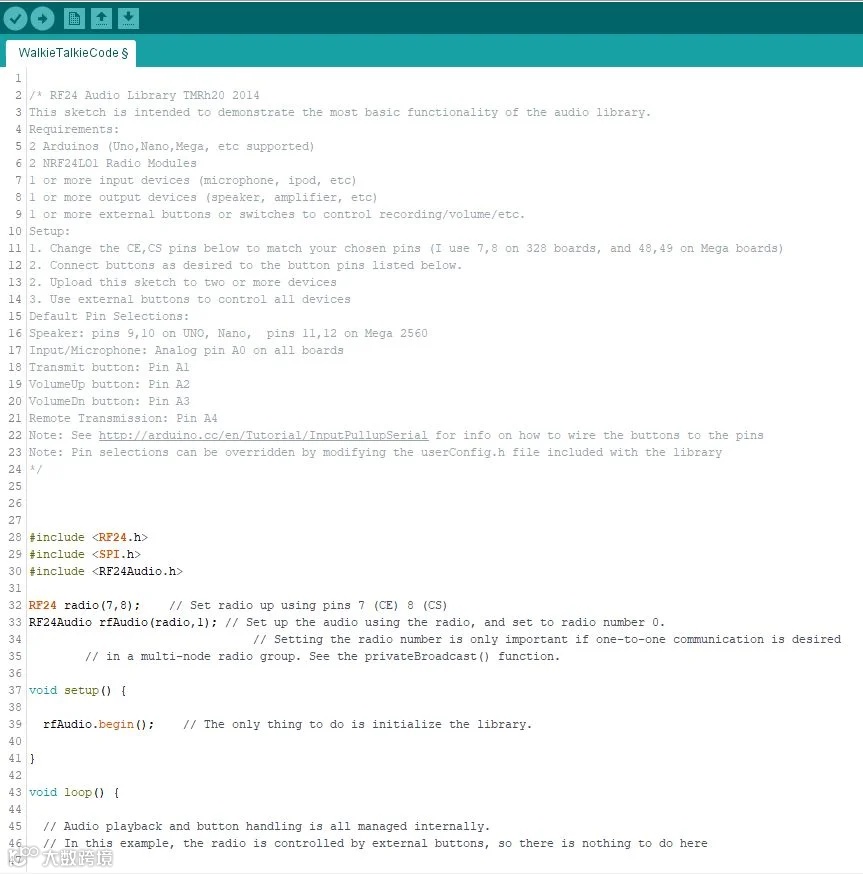

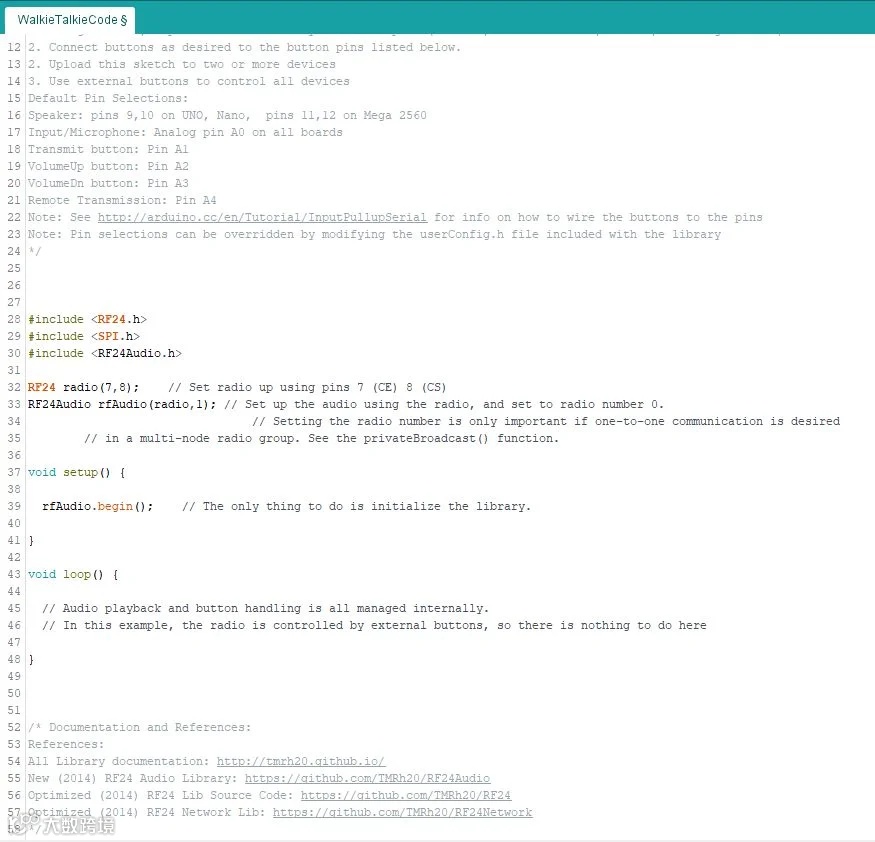

借助RF24Audio库，这个项目的程序非常简单。它甚至不到10行代码！

//Include Libraries
#include <RF24.h>
#include <SPI.h>
#include <RF24Audio.h>

RF24 radio(7,8);    // Set radio up using pins 7 (CE) 8 (CS)
RF24Audio rfAudio(radio,1); // Set up the audio using the radio, and set to radio number 0.

void setup() {
  rfAudio.begin();    // The only thing to do is initialize the library.
}

这里就不具体解释它是如何工作的了，如果你想了解有关Arduino IDE的更多信息以及此代码的含义，请查看此链接^[2]。

你还需要安装RF24和RF24Audio库，可以在这里下载^[3]。

安装好Arduino IDE后，下载提供的Arduino程序并打开代码。查看"Tools（工具）"下拉列表。确保将 "Programmer（编程器）" 设置为 AVR ISP，并将 “开发板” 设置为Arduino UNO（或您使用的任何板卡）。还要确认你的端口正确（应该显示"ArduinoUnoonCom#"）

现在我们已经准备好烧录代码了。将USB电缆插入Arduino和计算机，然后单击IDE左上方的上载箭头。

代码上传，你可能会听到安静的嗡嗡声。

试着按下按钮，看看嗡嗡声是否会改变音调。

它还应使IO扩展板上的LED变暗。

如果上面的情况都出现了，那么程序正确运行了，说明各个模块的连接也没有问题。

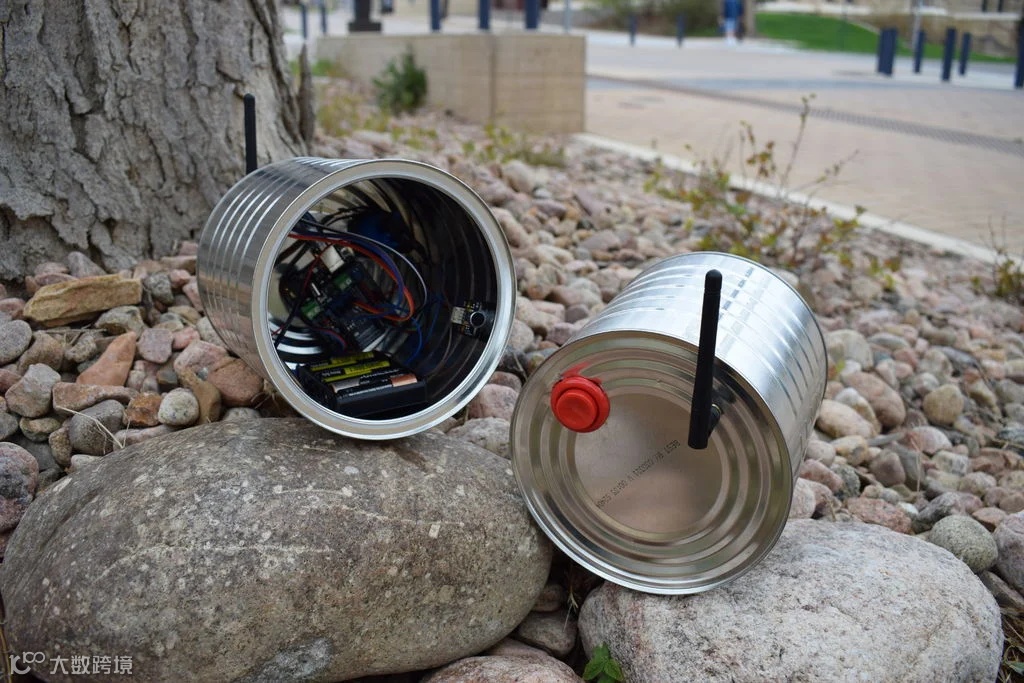

实地测试

为了测试它，我们需要把两个罐头的开关都打开。按下其中一个罐子上的按钮，使麦克风发出一些噪音。你能听到另一个罐子传来的声音吗？

同样在另一个罐子上也试试。

听到什么了吗？如果听到了，说明你成功了！

注意：

如果出现干扰或嗡嗡声，请检查接地问题。确保没有任何引线接触到罐子，并且组件之间有足够的胶水。尽量避免相互缠绕，因为这会增加干扰。

我还建议用电工胶带覆盖天线的金属部分，以防止它接地到罐子上。

如果你测试下来有效的话，接着测试一下距离。

如果没有任何阻挡信号的东西，通信的有效距离应该可以达到1000米。
