【基础系列教程】项目十二：彩灯调光台

在项目五的时候，我们已经接触过RGB LED了，可以实现变色，这回儿我们需要加入互动元素进去。通过三个电位器来任意变换对应的R、G、B，组合成任何你想要的颜色，在家做个心情灯吧，随心情任意切换。

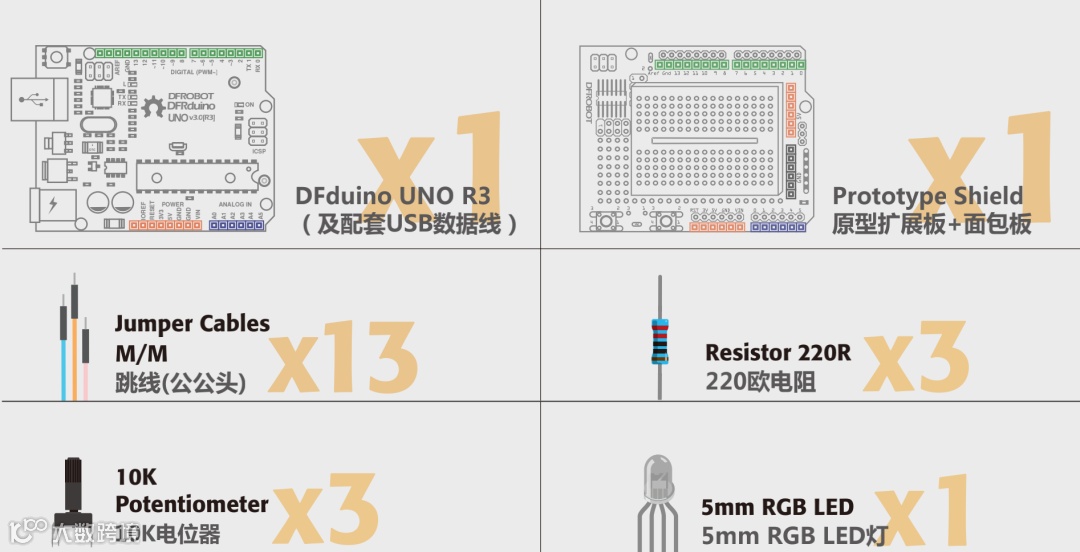

所需元件

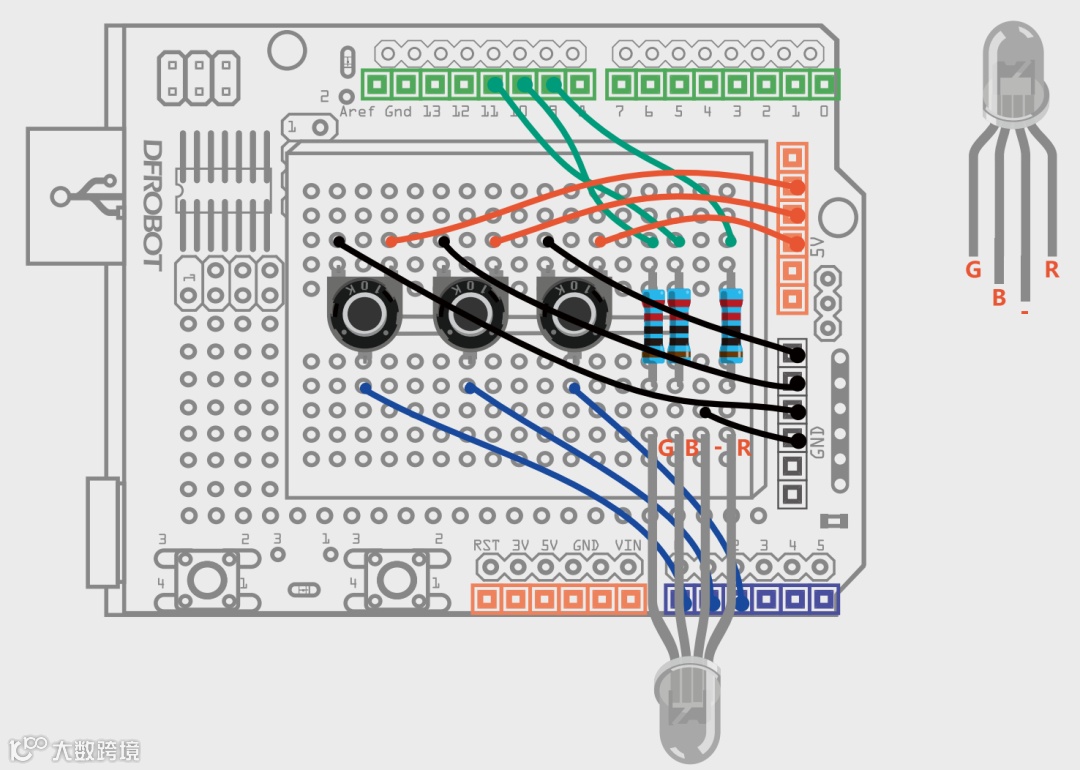

硬件连接

输入代码

样例代码12-1

//项目十二 –互动彩灯
int redPin = 9; // R – digital 9
int greenPin = 10; // G – digital 10
int bluePin = 11; // B – digital 11
int potRedPin = 0; // 电位器1 – analog 0
int potGreenPin = 1; // 电位器2 – analog 1
int potBluePin = 2; // 电位器3 – analog 2
void setup(){
 pinMode(redPin,OUTPUT);
 pinMode(greenPin,OUTPUT);
 pinMode(bluePin,OUTPUT);
 Serial.begin(9600); // 初始化串口
}
void loop(){
 int potRed = analogRead(potRedPin); // potRed存储模拟口0读到的值
 int potGreen = analogRead(potGreenPin); // potGreen存储模拟口1读到的值
 int potBlue = analogRead(potBluePin); // potBlue存储模拟口2读到的值
 int val1 = map(potRed,0,1023,0,255); //通过map函数转换为0~255的值
 int val2 = map(potGreen,0,1023,0,255);
 int val3 = map(potBlue,0,1023,0,255);
 //串口依次输出Red，Green，Blue对应值
 Serial.print("Red:");
 Serial.print(val1);
 Serial.print("Green:");
 Serial.print(val2);
 Serial.print("Blue:");
 Serial.println(val3);
 colorRGB(val1,val2,val3); // 让RGB LED 呈现对应颜色
}
//该函数用于显示颜色
void colorRGB(int red, int green, int blue){
 analogWrite(redPin,constrain(red,0,255));
 analogWrite(greenPin,constrain(green,0,255));
 analogWrite(bluePin,constrain(blue,0,255));
}

下载代码，成功后，旋转电位器，看看舵机是不是随着电位器转动。
