精美的电路图都是怎么画出来的？

作者：记得诚

画原理图是硬件工程师的本职工作，在某些演示场合，比如汇报工作，PPT文档撰写等，我们可能需要轻量化的软件，来代替动辄几个G的Altim Designer、PADS Logic亦或是Cadence，毕竟这些软件安装起来也比较麻烦。

今天推荐几个轻量化的工具，方便小伙伴后续使用。

1、AxGlyph

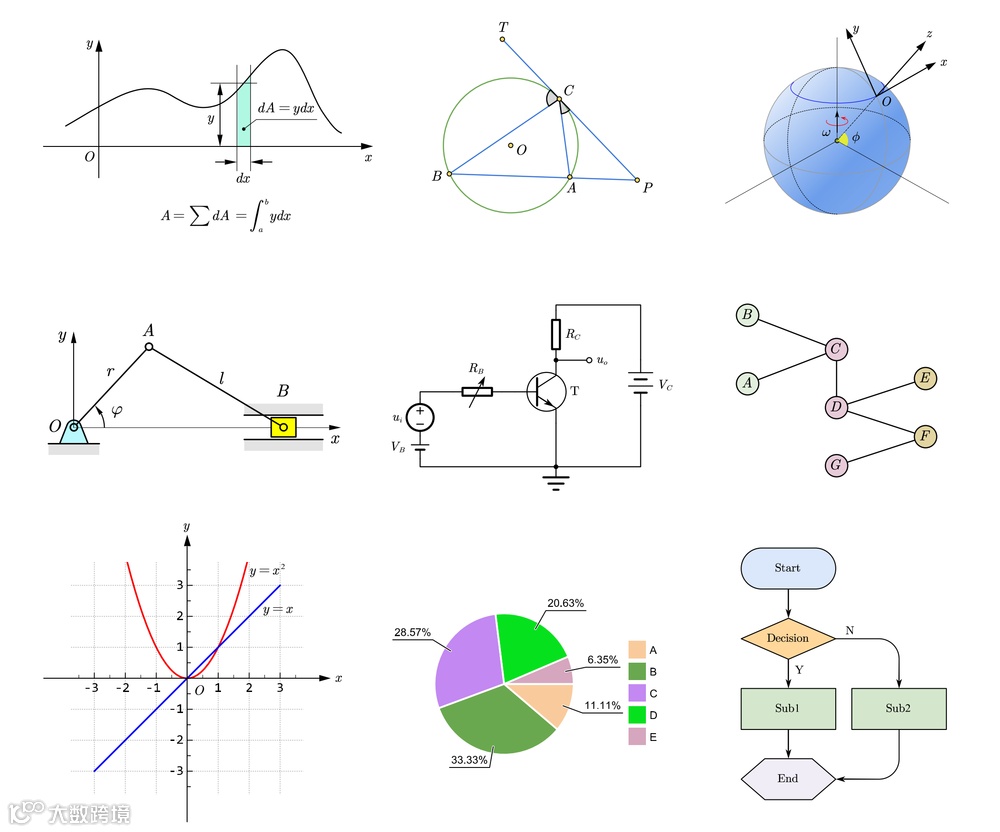

AxGlyph是一个专业的实用型矢量绘图工具，看下面这些图，就知道了，而且这个软件仅7M多点，安装起来很方便。

硬件工程师关注的电路部分，里面的器件不多，简单的也能满足。

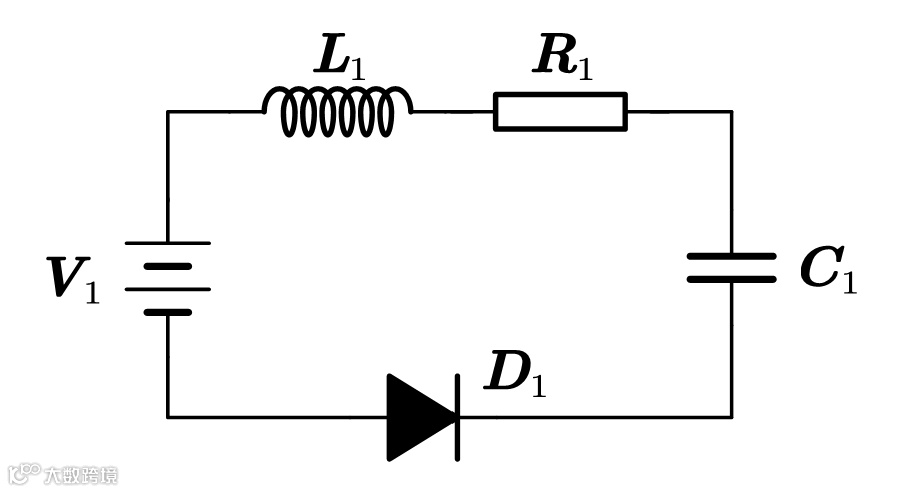

随手画一个电路图，是下面这样，是不是还挺好。

2、EdrawSoft

EdrawSoft是一个多功能的工具，思维导图、流程图等等。

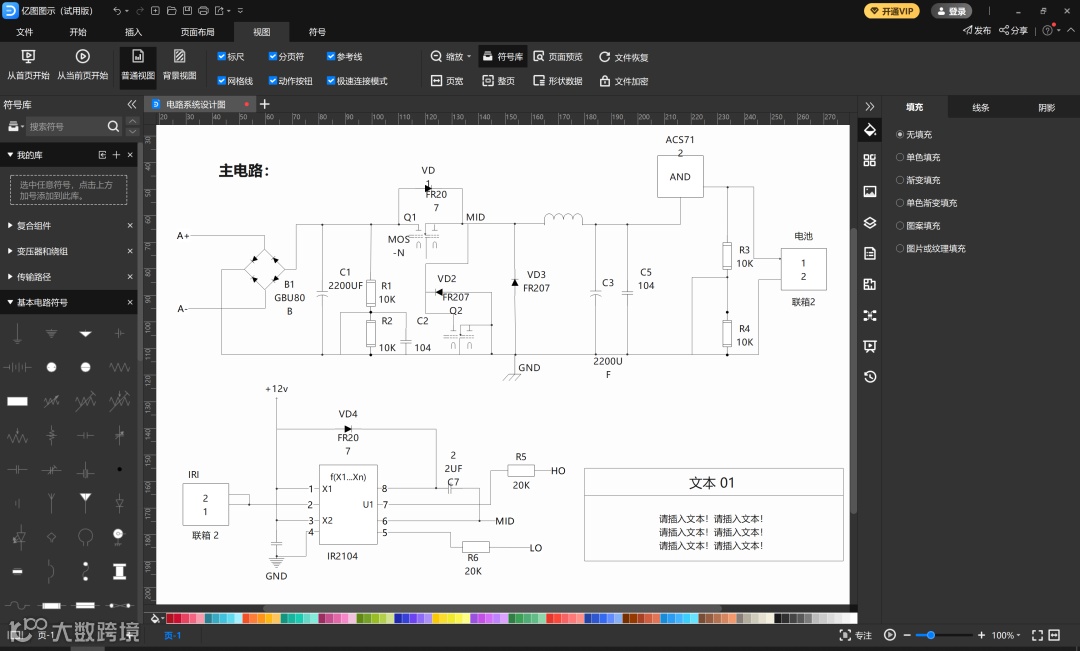

当然里面也有和电路相关的模块。

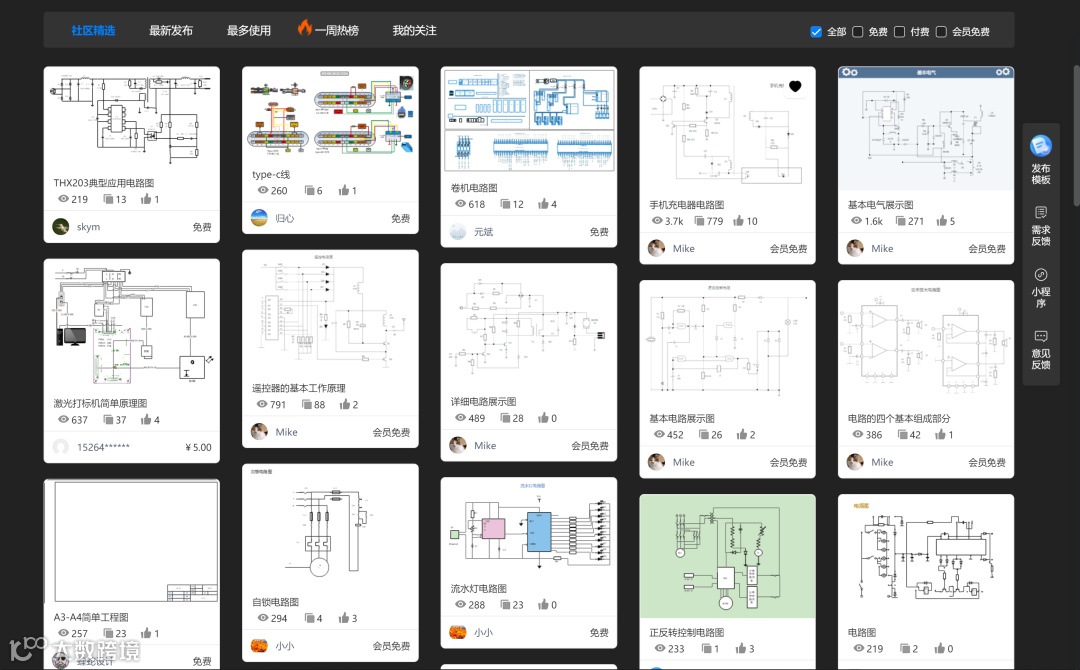

我觉得优势在于里面的社区，会有一些现成的模板，拿来改改就可以用，当然有些是收费的。

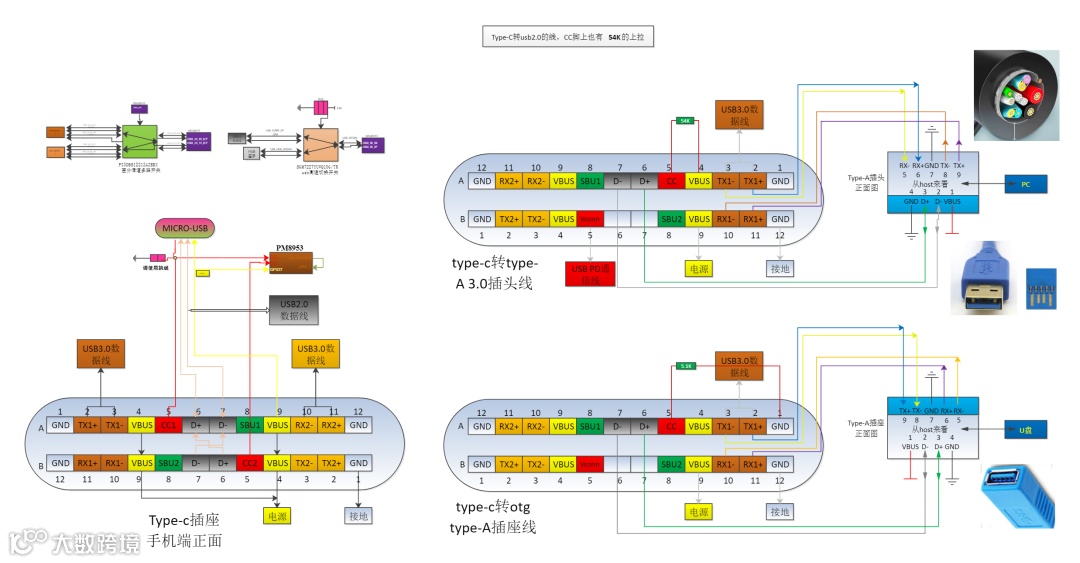

看到一个Type-C接口图示，画的很美观，很不错。

3、drawio

draw.io是一个在线作图网站，功能很多，思维导图、流程图、网络图等等，电路图也有。

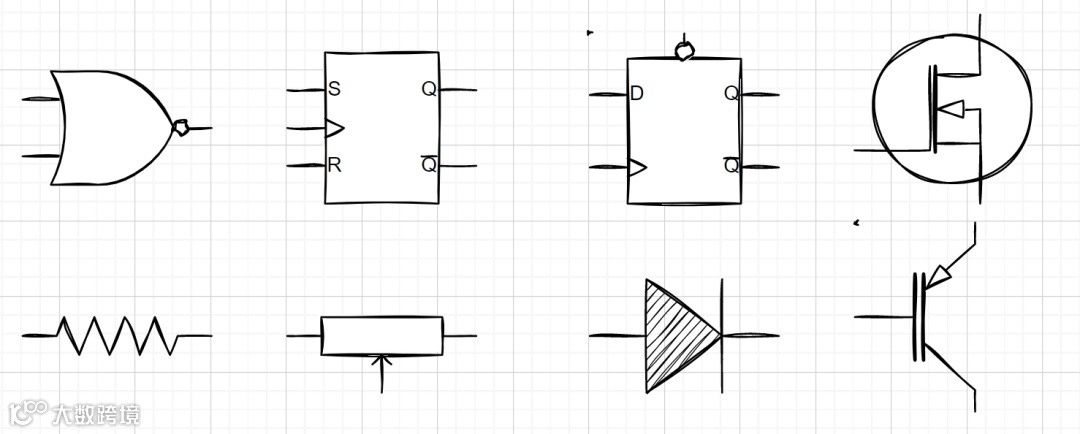

里面的很多图都可以设置成草图样式，挺酷炫的。

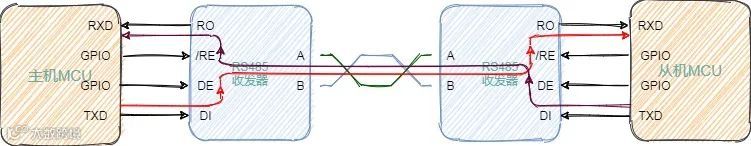

这个软件我一直在用，之前的文章很多配图都是用它画的，如下面的这两个。

AxGlyph下载地址：

https://www.amyxun.com/

EdrawSoft下载地址：

https://www.edrawsoft.cn/edrawmax/

drawio在线地址：

https://app.diagrams.net/

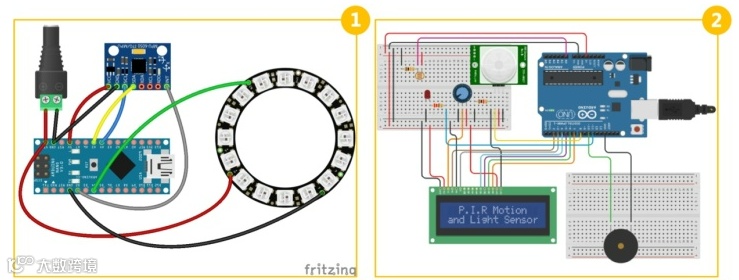

Fritzing下载地址：

https://fritzing.org/download/

https://github.com/fritzing/fritzing-app/releases

DF硬件军火库

点击了解详情👆

大家还有自己用的好的绘图软件，欢迎在下方留言推荐！
