用ESP32做一个数字沙漏

沙漏用来形象地显示时间的流逝，现在市面上很难找到大型沙漏了，常见的只有厨房用的小沙漏，大概能显示3到5分钟。

在这个项目里，作者制作了一个完整流程正好为一小时的沙漏，小时数会在顶部的玻璃上显示。

这个项目的构建和编程都相当简单，只需要你有一些基础的Arduino知识就行。同时，沙漏在外观设计上也留有很大的发挥空间。

所需材料

• ESP32
• 2个 GC9a01 圆形显示屏
• RTC 模块
• 导线
• 用于外壳的材料：木材、纸板、塑料、3D打印等

步骤1：接线

这个是整个项目中可能相对最复杂的部分，但是别担心，一步一步来，你会发现也没那么难。

显示屏和RTC都需要一个3.3V的电源和GND。

RTC还需要两个额外的连接：

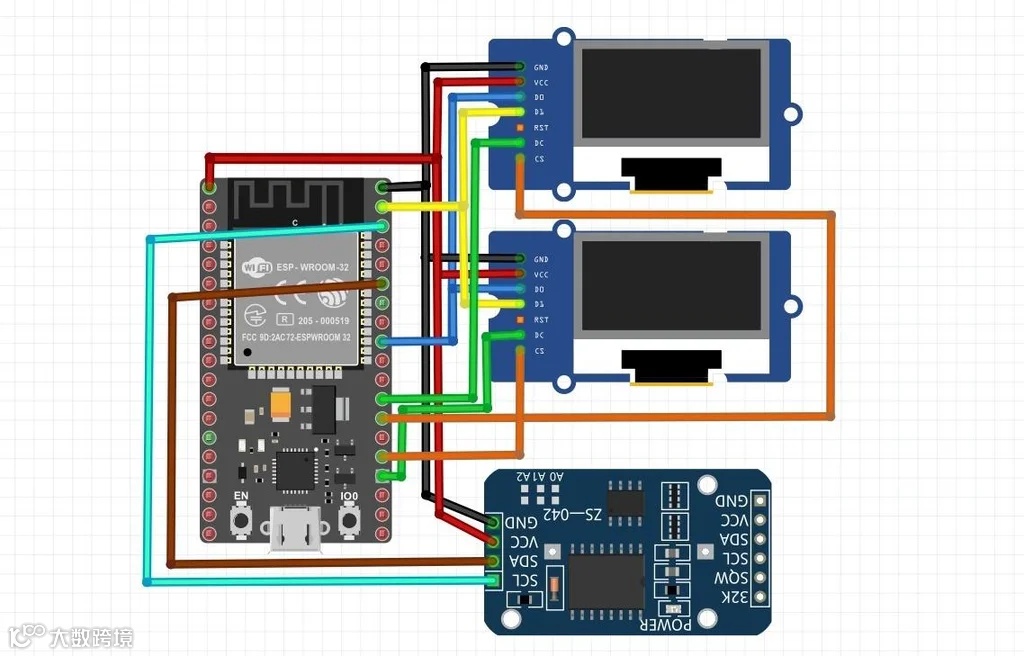

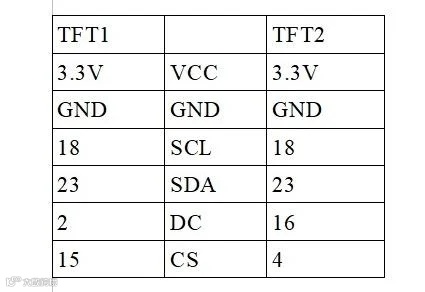

按照表格连接显示屏。TFT1是上方的显示屏，TFT2是下方的。

步骤2：程序和RTC

对于ESP32，你需要在Arduino IDE中进行以下设置：

将程序上传到ESP32。如果接线正确，应该可以正常工作。

RTC模块通过无线电加密信号获取时间。可能需要几分钟才能显示正确的时间。从接收到的数据中分离出分钟和小时数，并用于我们的程序。

分钟数被转换为沙子三角形的坐标，确保沙子的流动正好持续一小时。

小时数只在上方的玻璃上显示。

上传 HourGlass.ino 或 HourGlass-demo.ino 到你的ESP32。确保 colors.h 文件在同一文件夹中。

程序可以在文末打包下载。

步骤3：图形工作原理

图形由简单的几何元素组成。上方的沙子最初显示为一个填充矩形（tft1.fillRect(…)）。由于圆形显示屏，这实际上无法识别。沙子流动形成的圆锥是通过一个黑色三角形模拟的，这个三角形随时间改变形状和位置。底部堆积的沙子也由三角形表示。

小时数简单地显示在上方的玻璃上。

步骤4：外壳

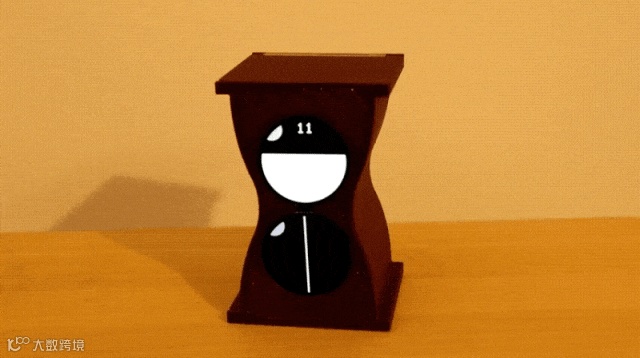

作者倾向于使用3D打印机制作的外壳，使用Tinkercad设计。

作者将其分成3部分，这样时钟就可以轻松放入孔中。这是能得到的最接近沙漏形状的设计。

stl文件可以在文末打包下载。

你不用将沙漏翻转。沙子会在一小时后神奇地“移回”上方的玻璃中。
