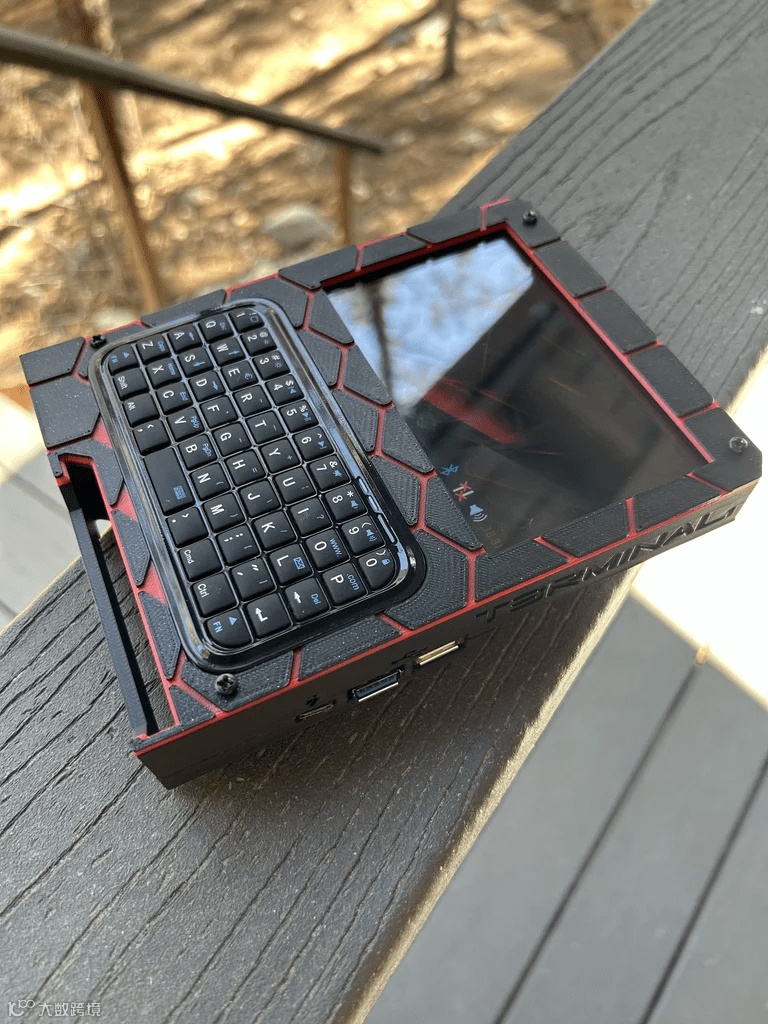

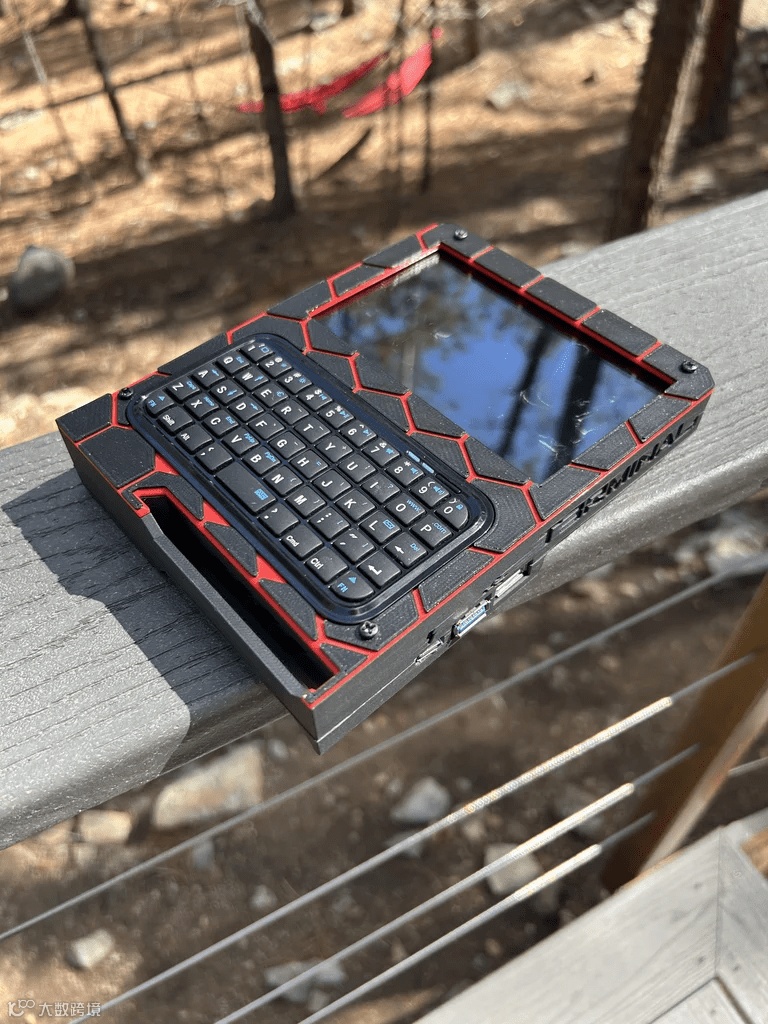

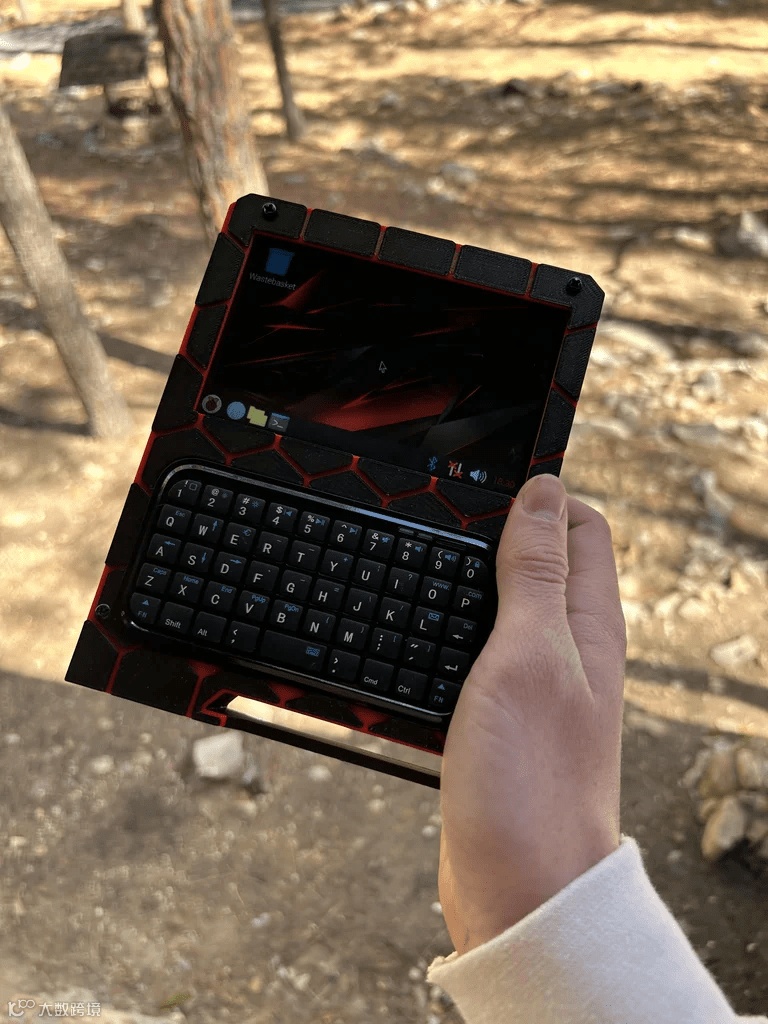

自制一个3D打印的移动终端——T3rminal

T3rminal是我过去几个月一直在努力开发的一个CyberDeck，并希望将其开源。

我从不同设备如Decktility、YARH和其他项目中获得了灵感。

你可以在我的Github上协助并关注该项目：https://github.com/crazycaleb2008/T3rminal/tree/main/3D%20Models

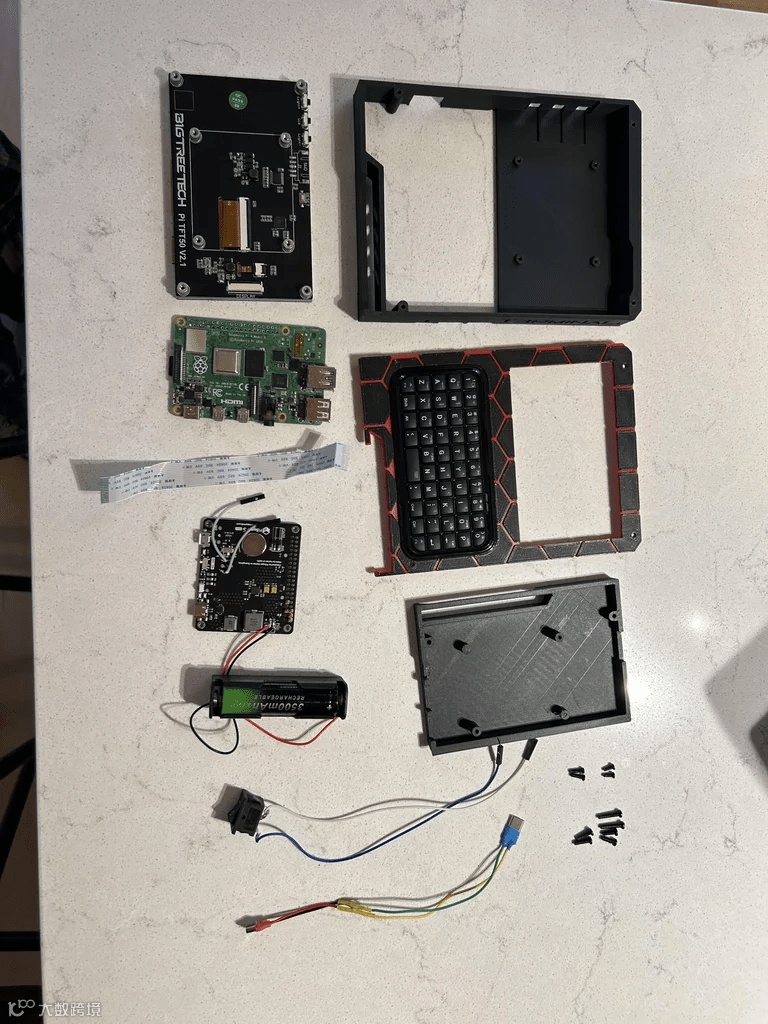

材料

电子元件

• 树莓派4
• 迷你键盘
• Pisugar S plus
• 18650电池盒(可能会更改)
• 18650电池(可能会更改)
• Btt Pitft 50
• Dsi排线
• 滚珠开关
• USB 3接口(用于改装树莓派)
• 跳线
• USB-C延长线接头(DIY线缆)

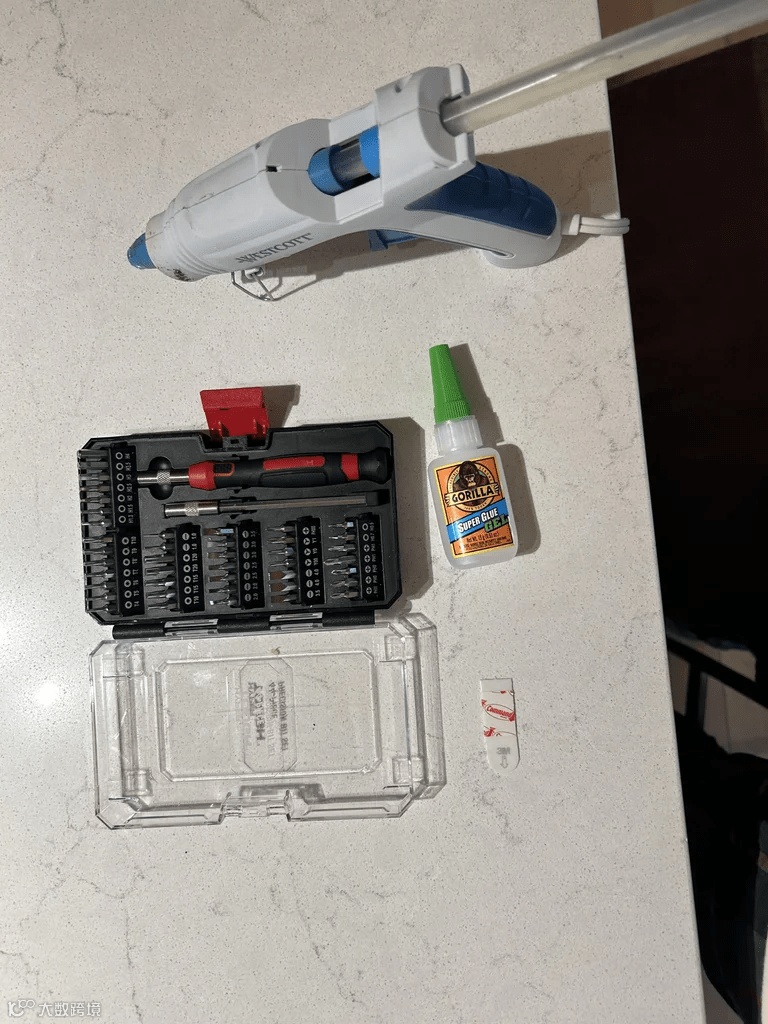

其他工具

• 焊接工具
• 热熔胶枪
• 螺丝刀
• M3/M2.5螺栓
• 3D打印机(推荐)
• 3D打印机耗材
• 超级胶水

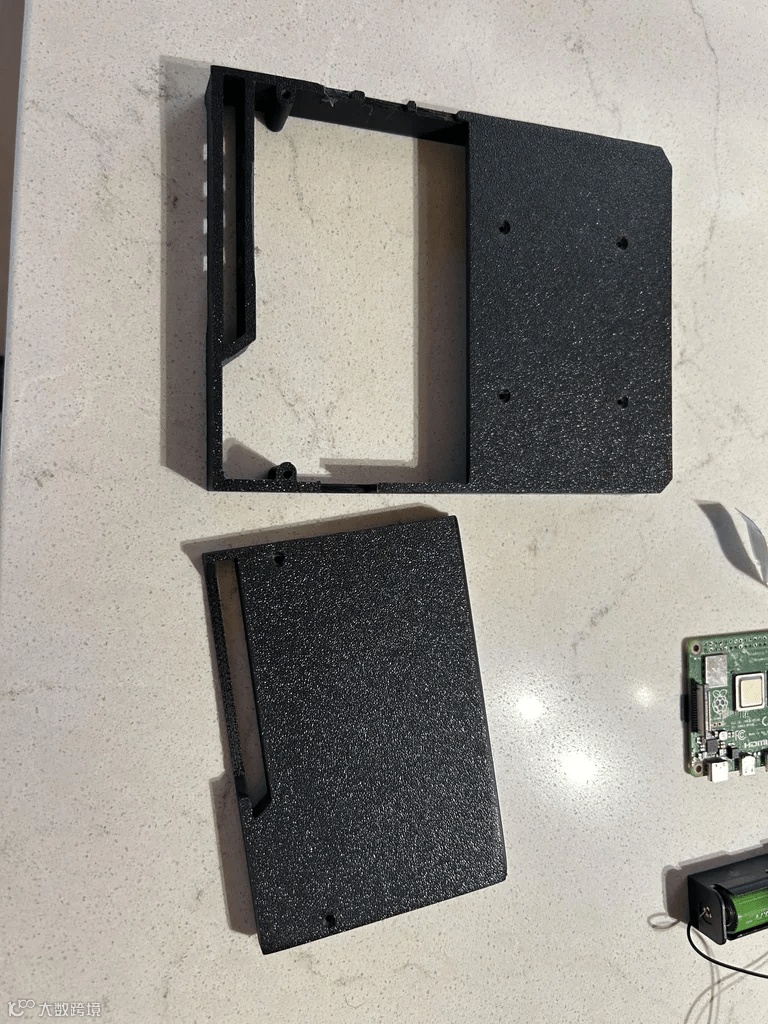

步骤 1：3D 打印外壳

从我的 GitHub 下载 3D 模型：https://github.com/crazycaleb2008/T3rminal/tree/main/3D%20Models

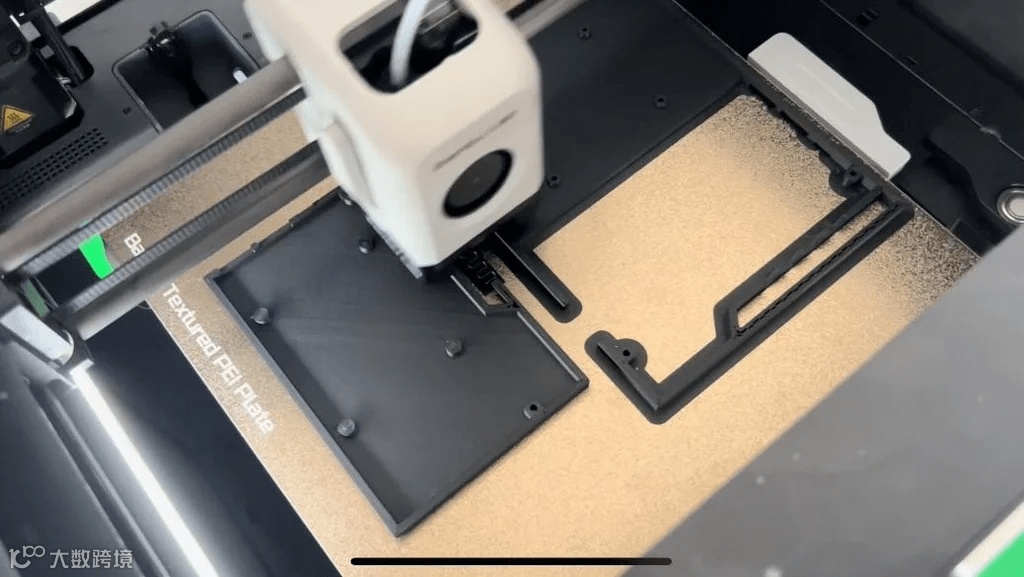

我用红色和黑色 PLA 在 Bambu Lab P1P 上打印了外壳。只在底部外壳上使用了支撑。

步骤 2：将盒子粘合在一起

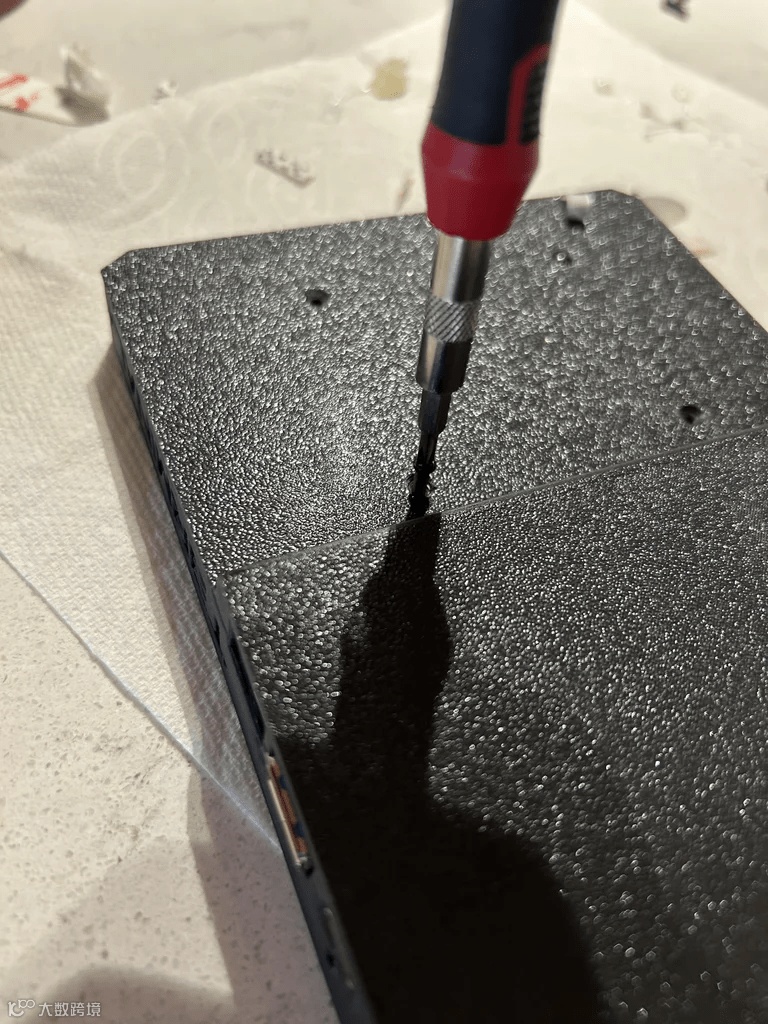

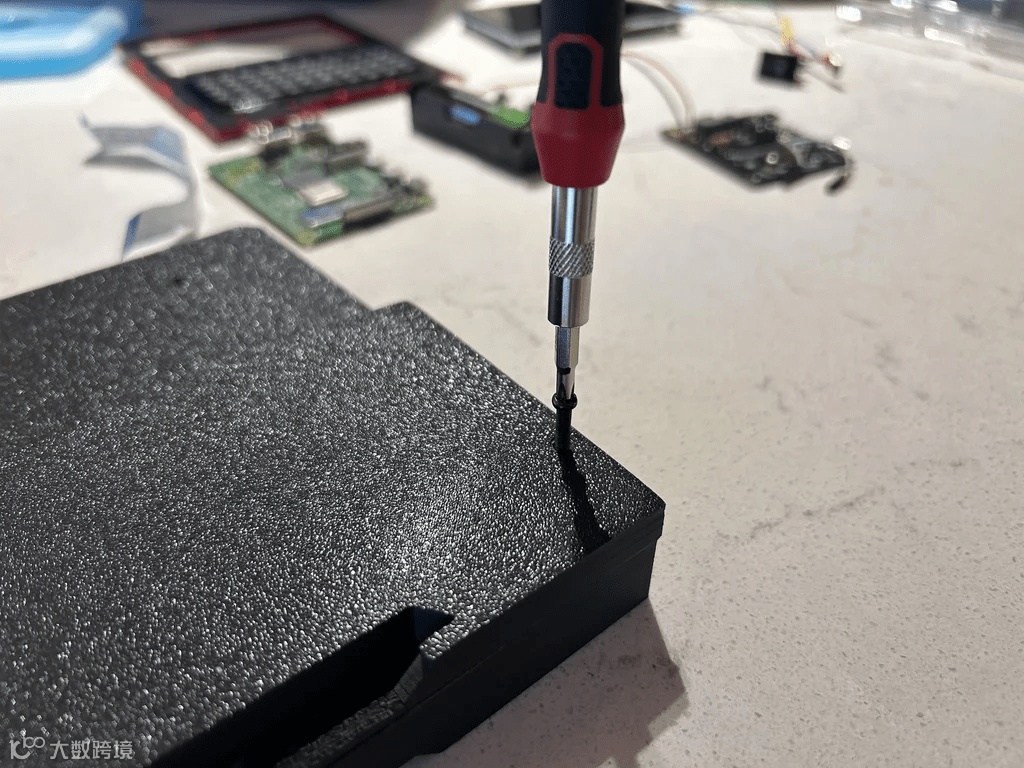

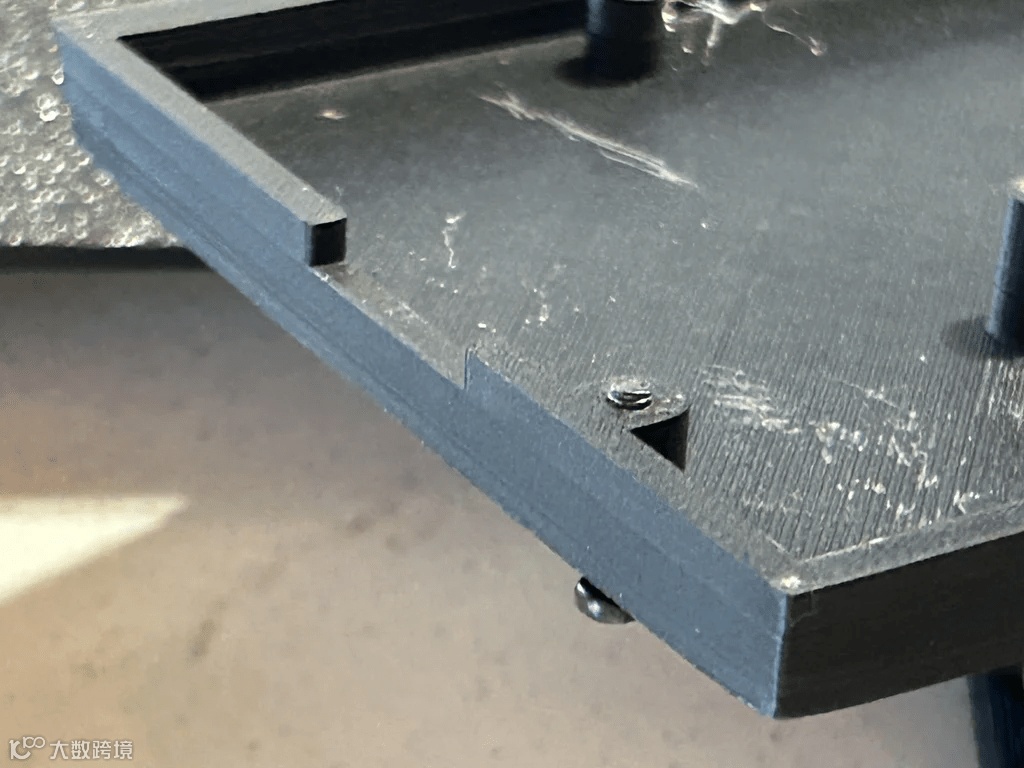

由于外壳的设计，更合理的做法是单独打印外壳的底部，用胶水和螺丝的组合将其固定在原位。将两个零件组合在一起，将两个 m3x 螺栓螺入底部外壳的底部，直到它们突出外壳，如图 2 所示。

这样可以确保在将零件粘合在一起时，它们是对齐的。

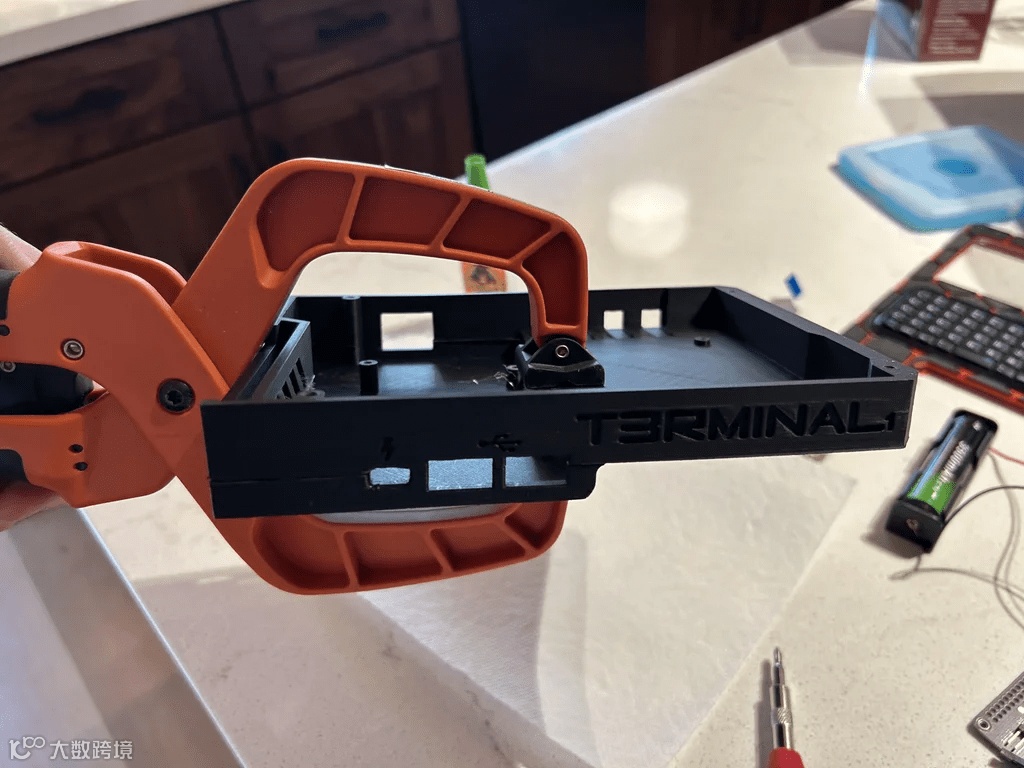

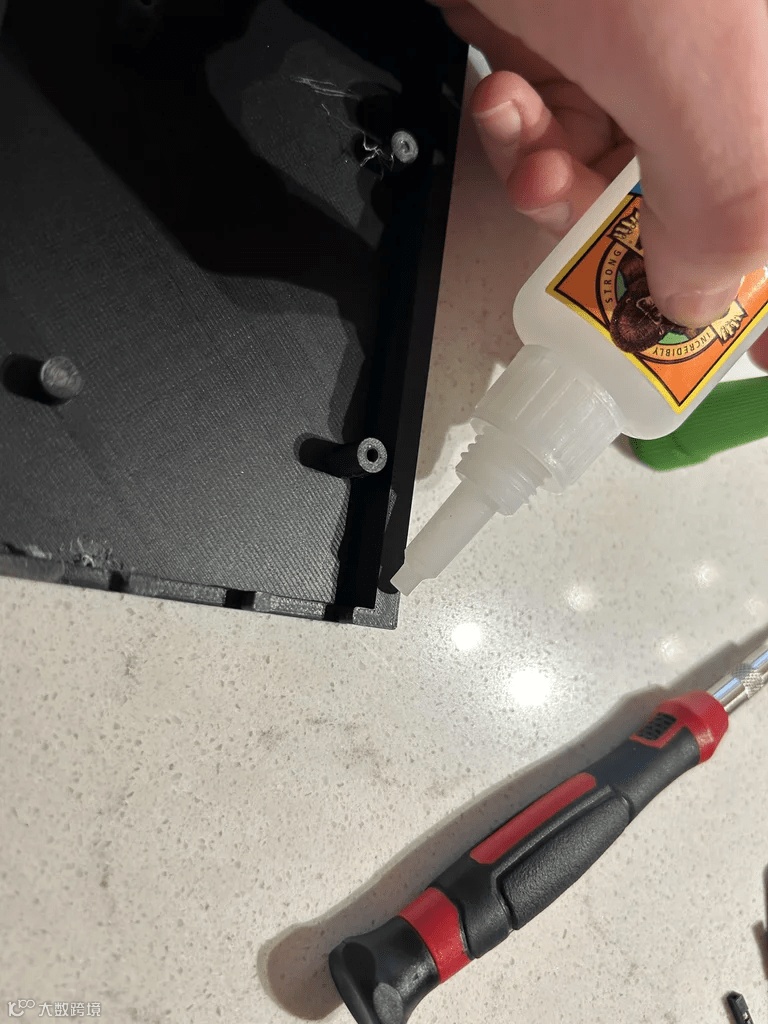

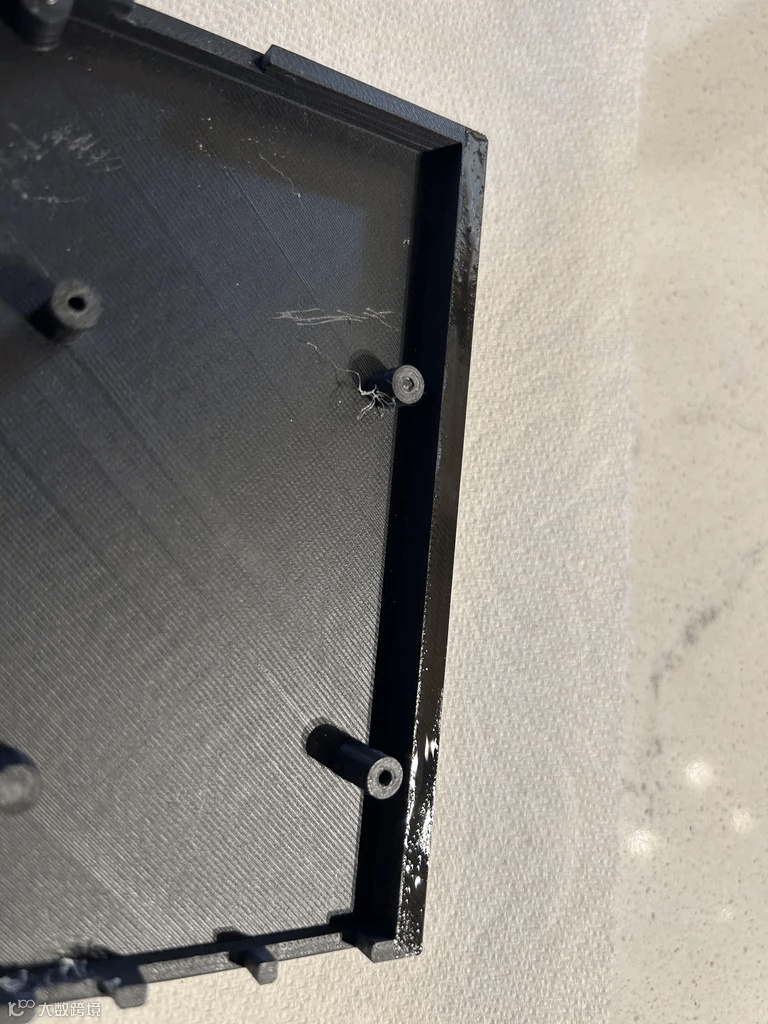

现在，在底部外壳的另一侧，即没有螺丝的地方涂上超级胶水，然后将底部外壳放在顶部外壳上，将螺栓完全拧紧。我使用了如图所示的夹具，确保胶水正确粘合。

步骤 3：焊接必要的元件

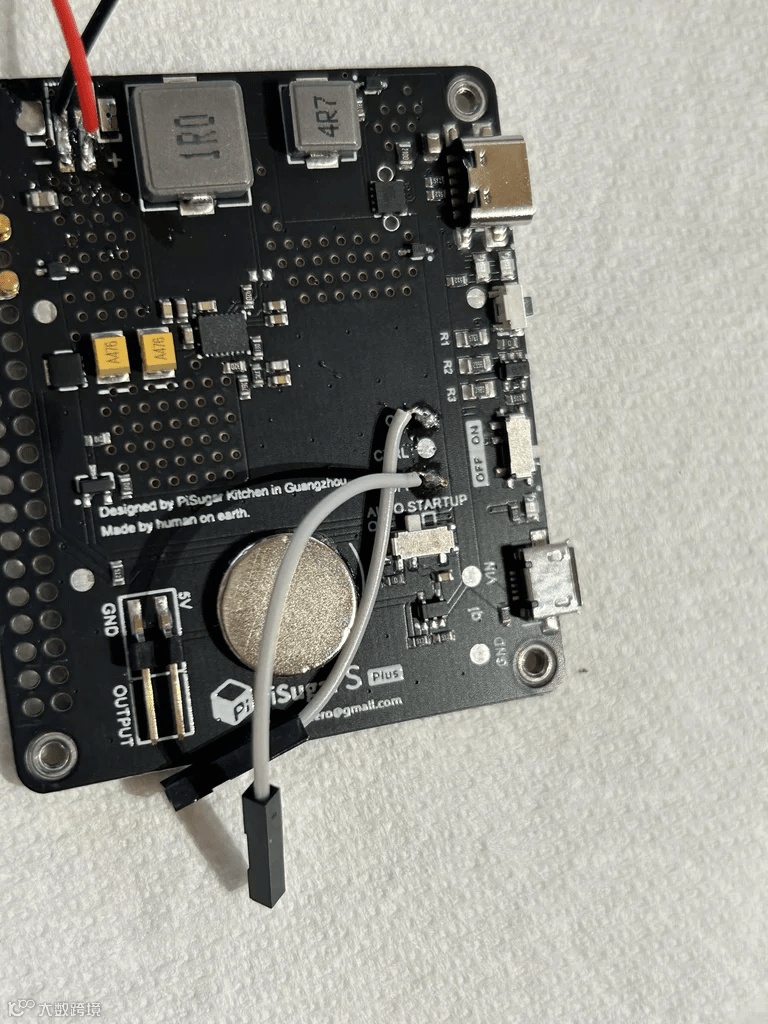

为了在CyberDeck上添加电源开关，将两个母接线端接到 pisugar 上的 OFF 和 ON 接点，如图 1 所示。

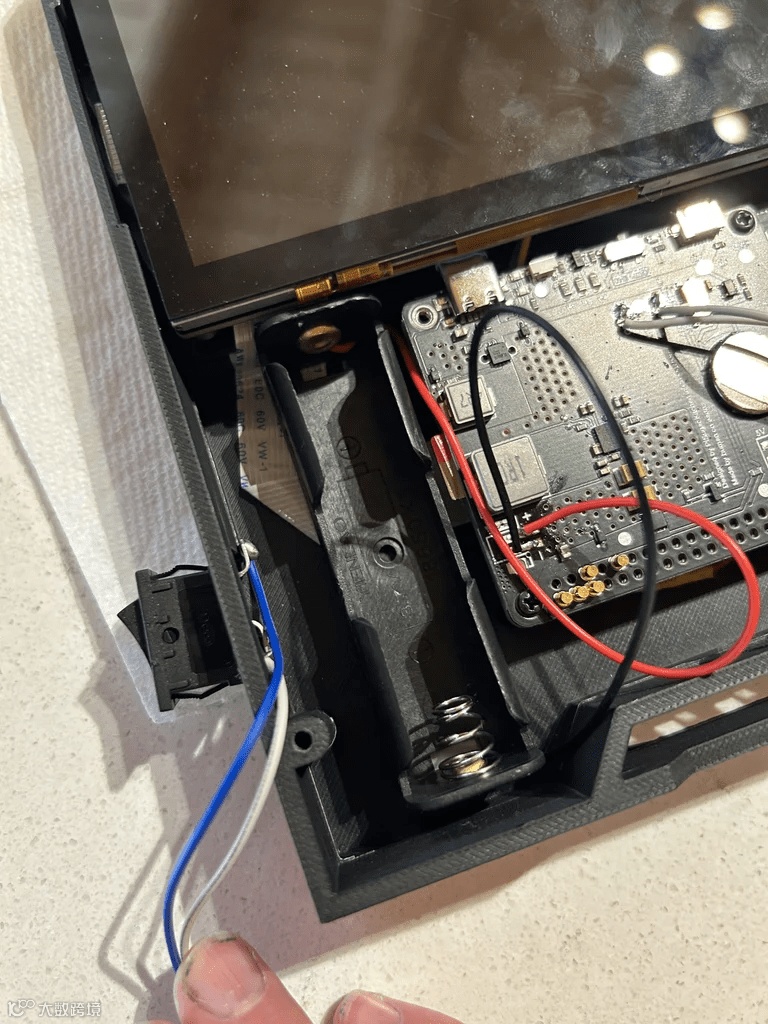

如果你使用 18650 电池（我不推荐，并将在未来更改），需要将 2 脚电池连接器去焊，并直接将 18650 支架焊接到焊盘上，如图 2 所示。对于显示屏，你将需要去焊后侧顶部的白色 5 脚连接器。最后，通过将公母 USB C 模块与备用跳线电缆连接在一起，制作你的定制 USB C 延长线（我剪掉了末端，只使用了裸线）。请务必小心使用高功率电源与延长线。如果使用，请使用更高规格的电线。

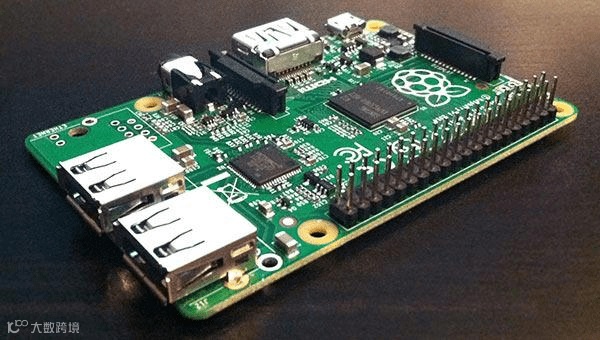

步骤 4：精简 Raspberry Pi

这可能是最费时和复杂的步骤。你将需要助焊剂、烙铁、吸锡器和其他基本工具来完成这项工作。我遵循了 Adafruit 的教程：https://learn.adafruit.com/diet-raspberry-pi/overview

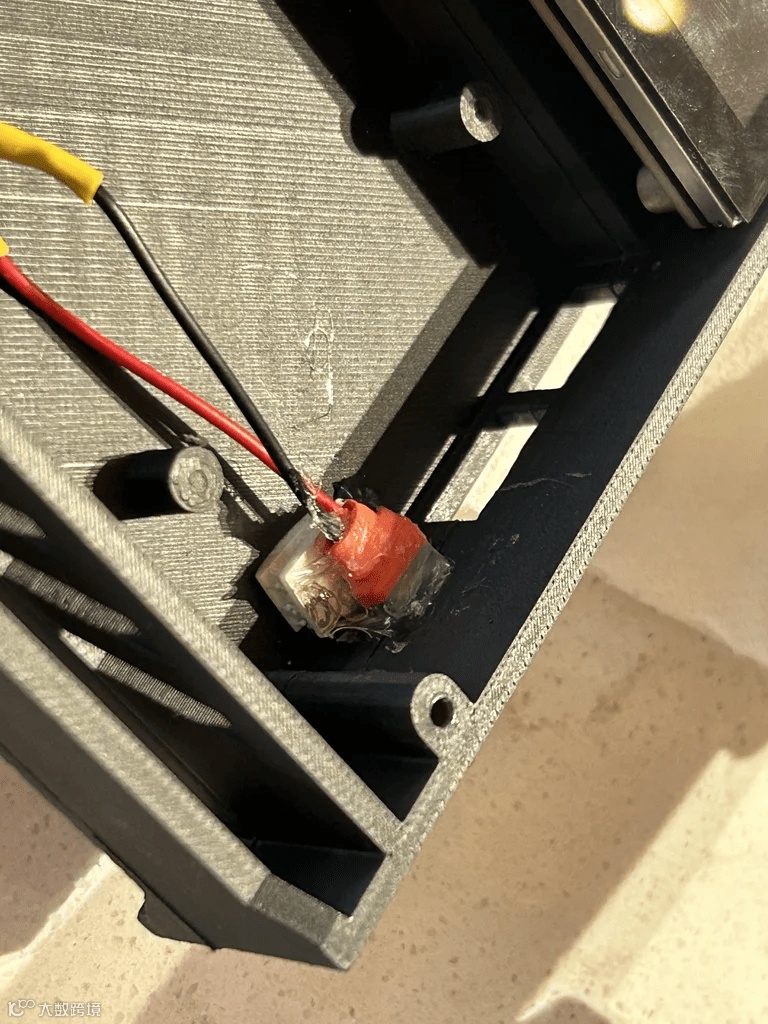

步骤 5：粘贴 USB-C 延长线

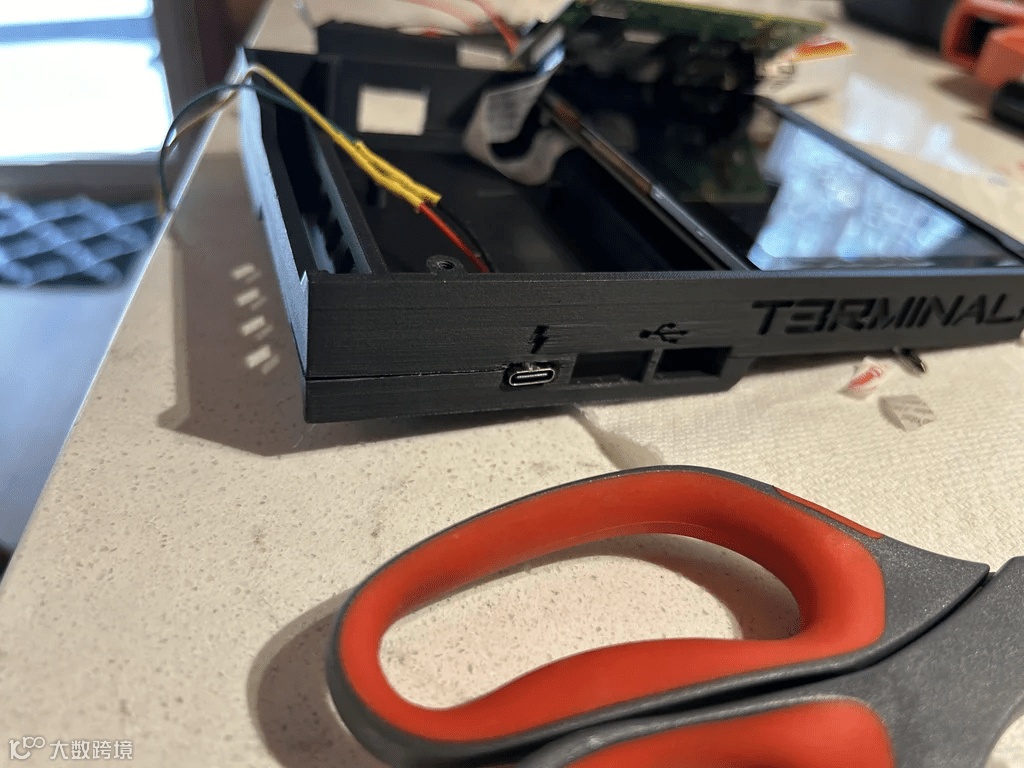

用胶水粘贴在第 3 步制作的 USB 延长线上，我用的是热熔胶。

步骤 6：安装显示屏

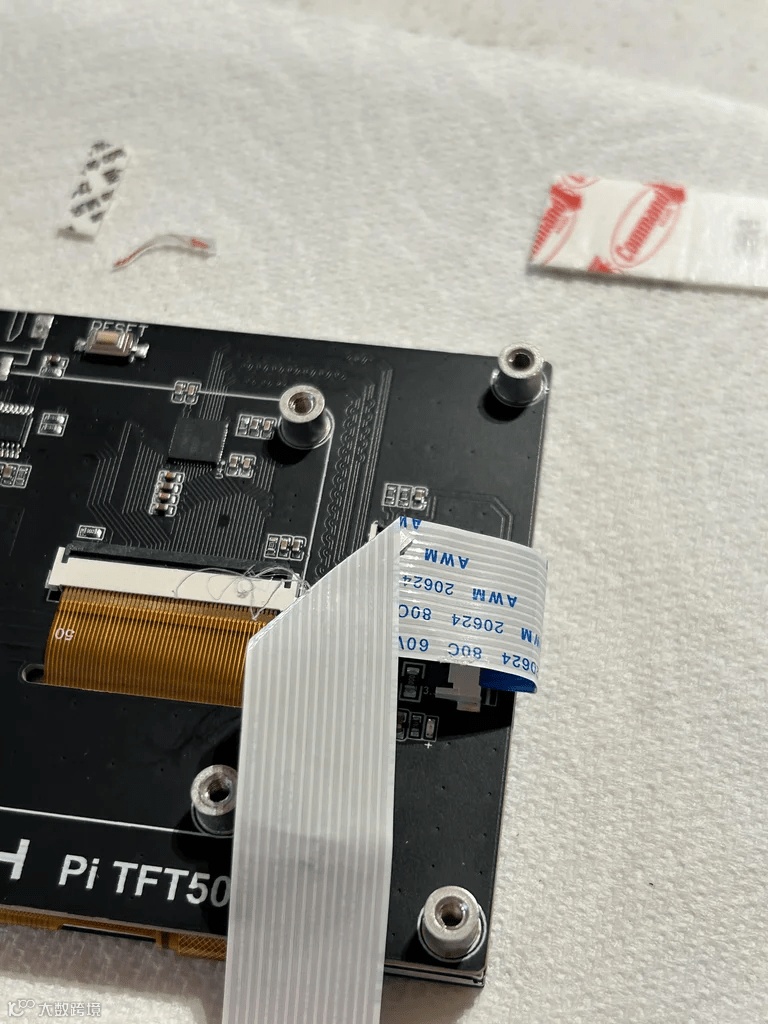

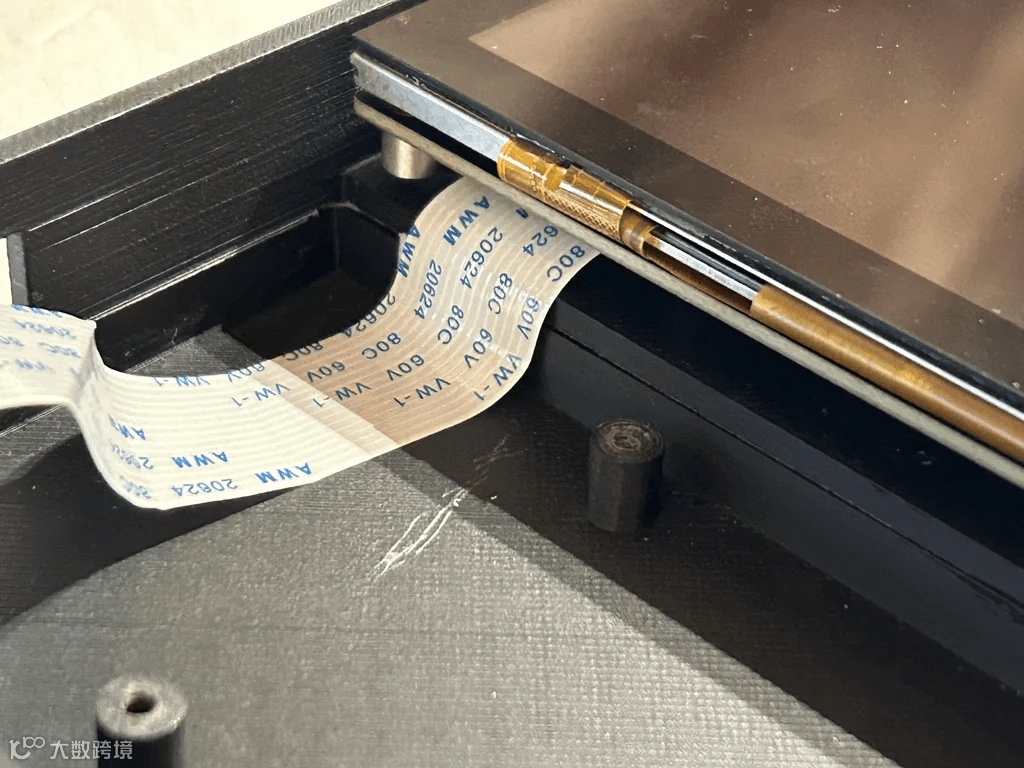

安装显示器时，将排线折叠，使其朝向下方，就像图片 1 中所示。

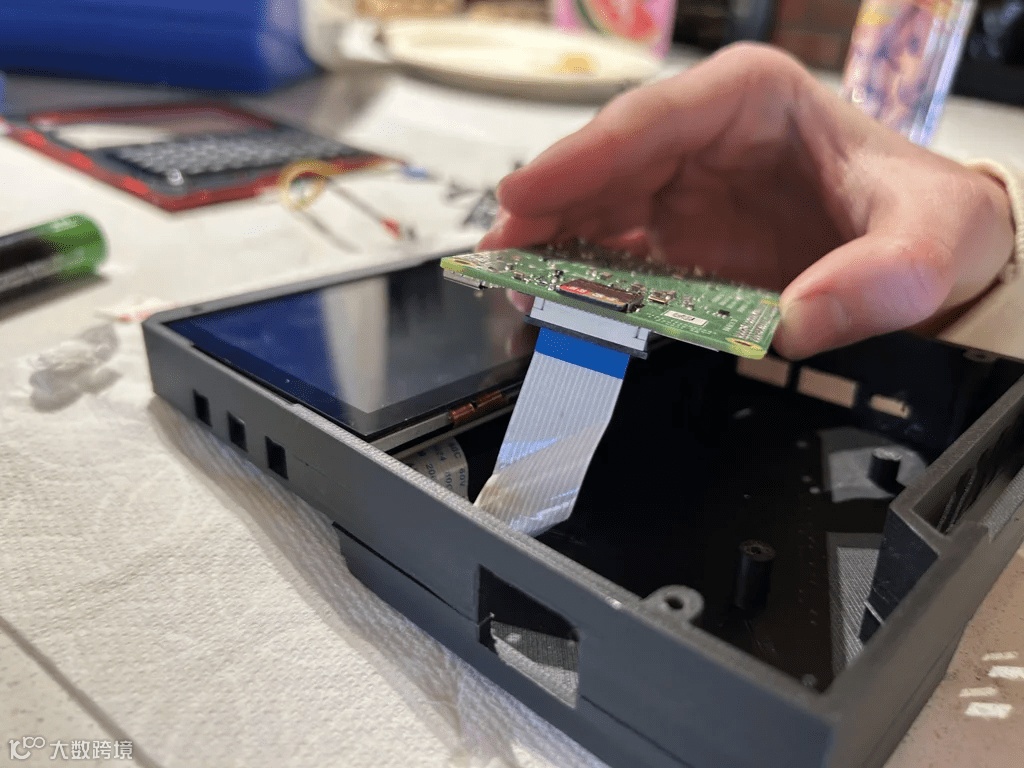

然后将其折叠，连接到树莓派，确保蓝色条纹远离树莓派，如图 2 所示。

步骤 7：螺丝固定 Pi 和 Pisugar

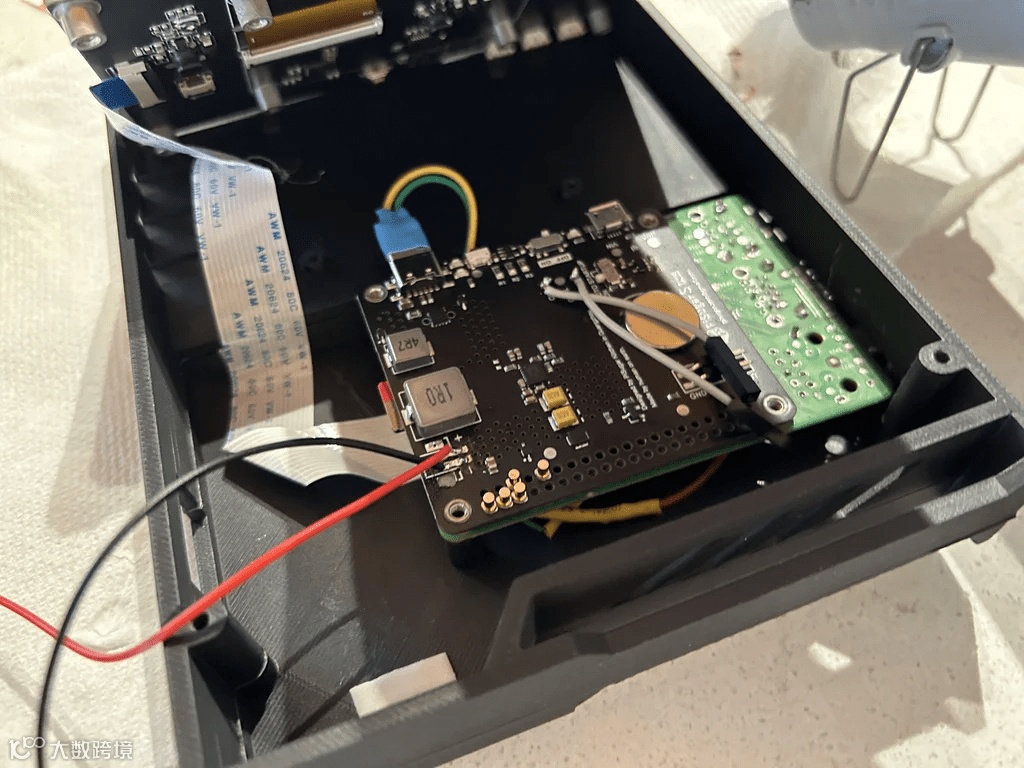

将Pi放入盒子中，倒置放置，将Pisugar放在Pi上方，用 M2.5X 螺丝拧紧。

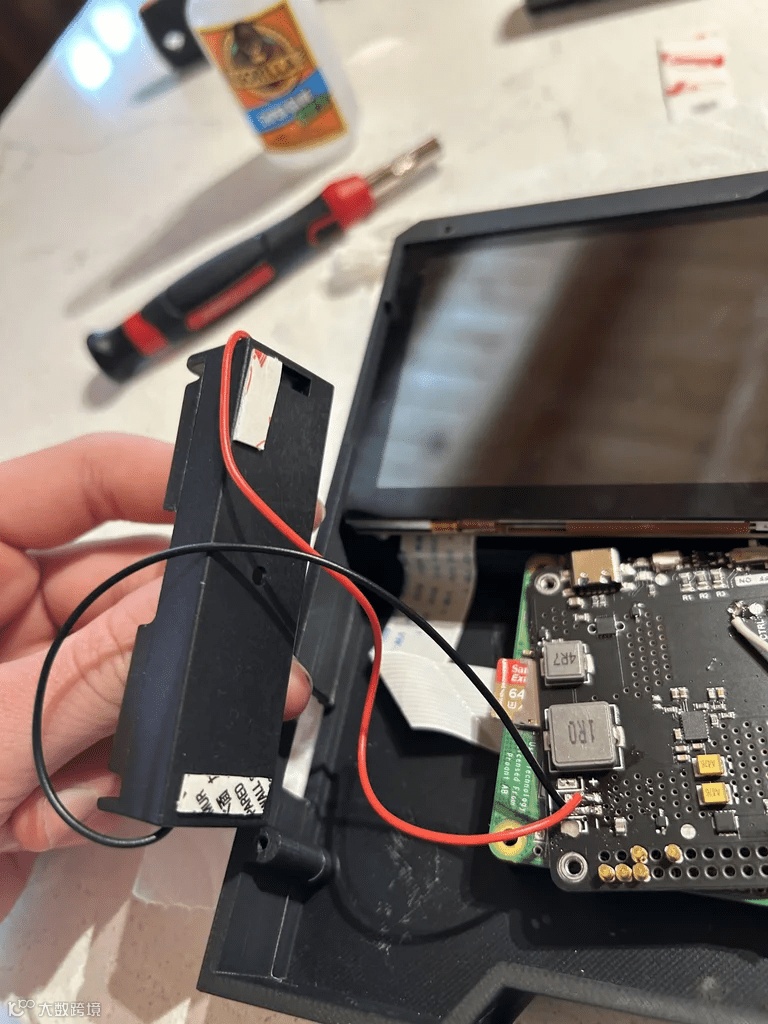

步骤 8：电池盒

使用你选择的胶粘剂将 18650 或 21700（建议）电池盒粘贴到盒子上，放在电缆上方，并将其连接到 PiSugar。

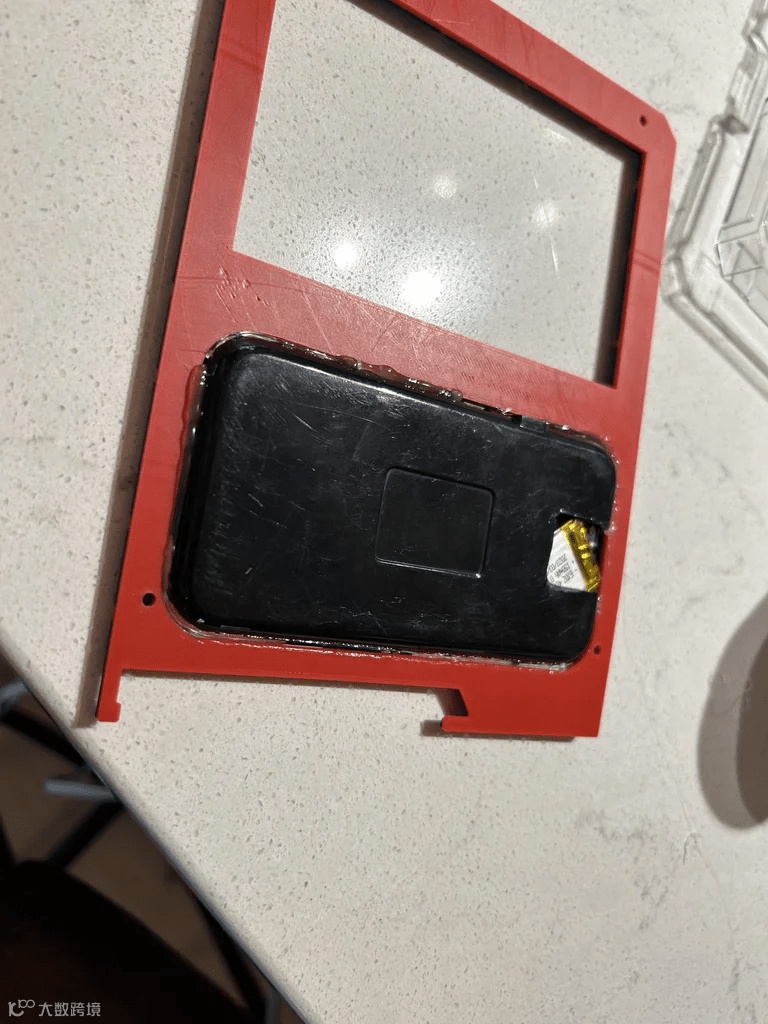

步骤 9：粘贴键盘

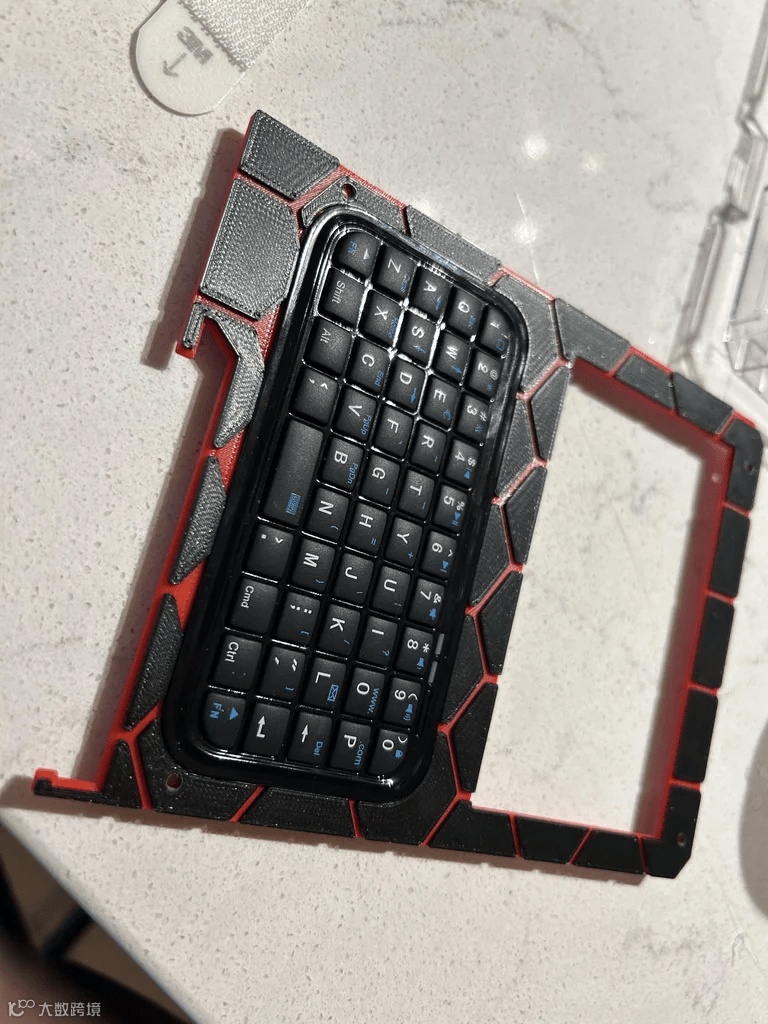

用热熔胶把键盘粘在机箱上，它应该几乎完美地契合。

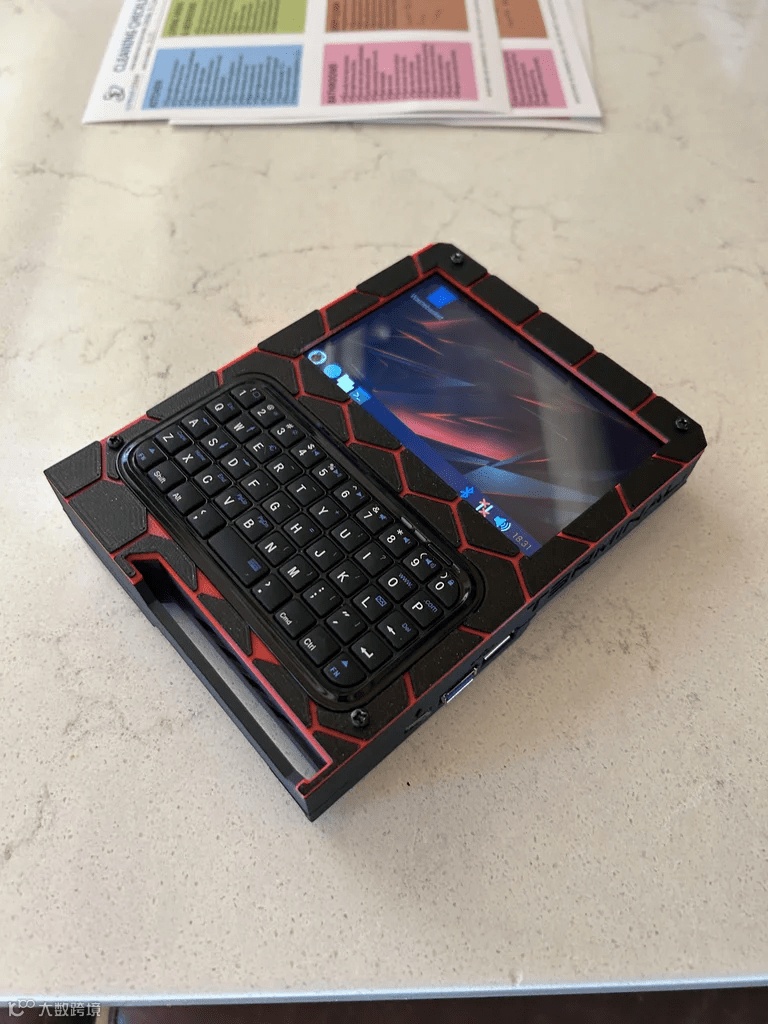

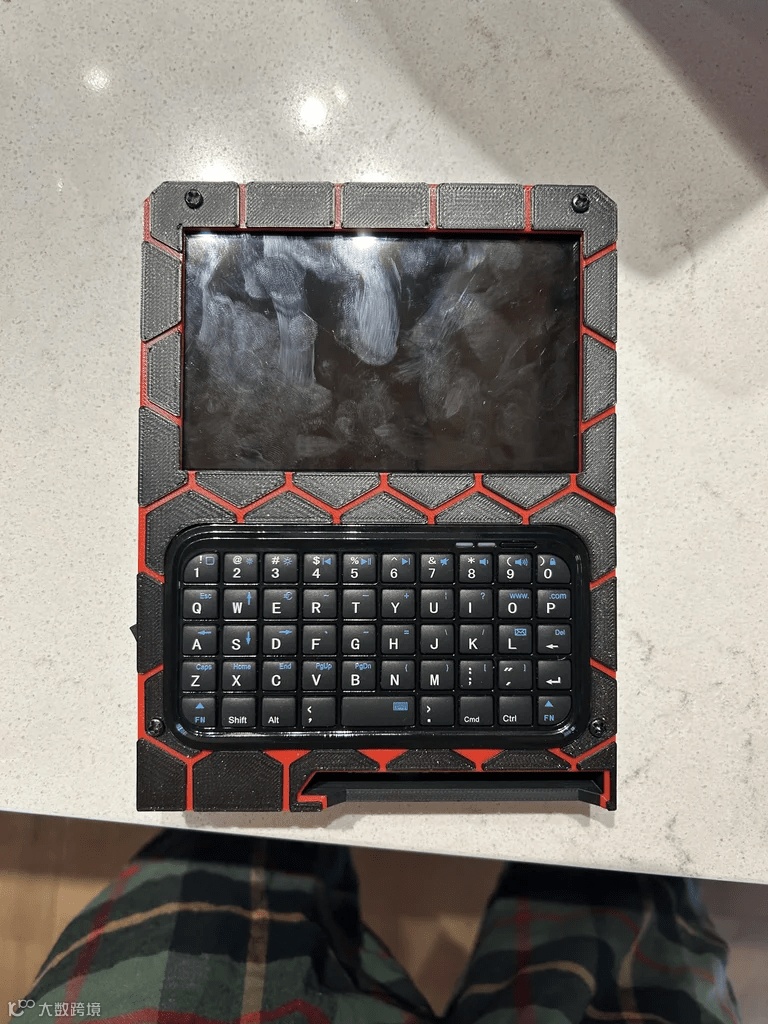

步骤 10：完成！
