用ESP32 + LED 点阵 DIY 透明面板的数字时钟

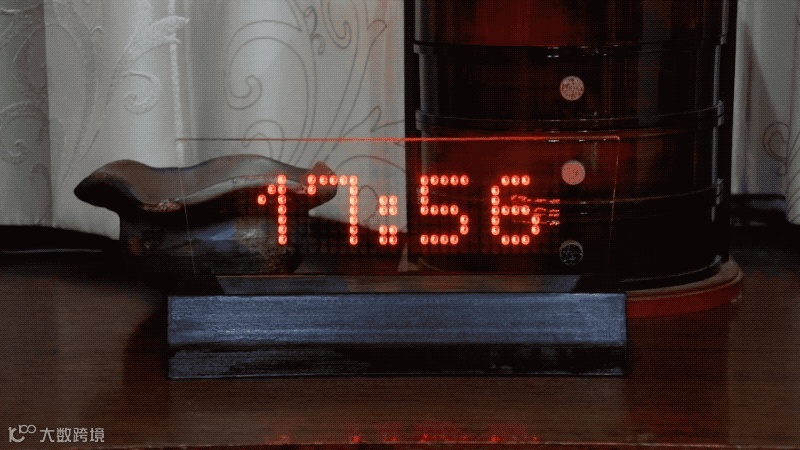

这是一款类似 HUD（抬头显示器，又称平视显示器）的时钟，通过 WiFi 获取当前时间。它基于 ESP32 控制器，使用四个常见的 8×8 点阵显示单元，由 MAX7219 芯片驱动。

组件清单

• 8×8 点阵显示单元（MAX7219）× 4
• ESP32 微控制器 × 1
• 1mm 厚，165 x 75mm 亚克力板 × 1

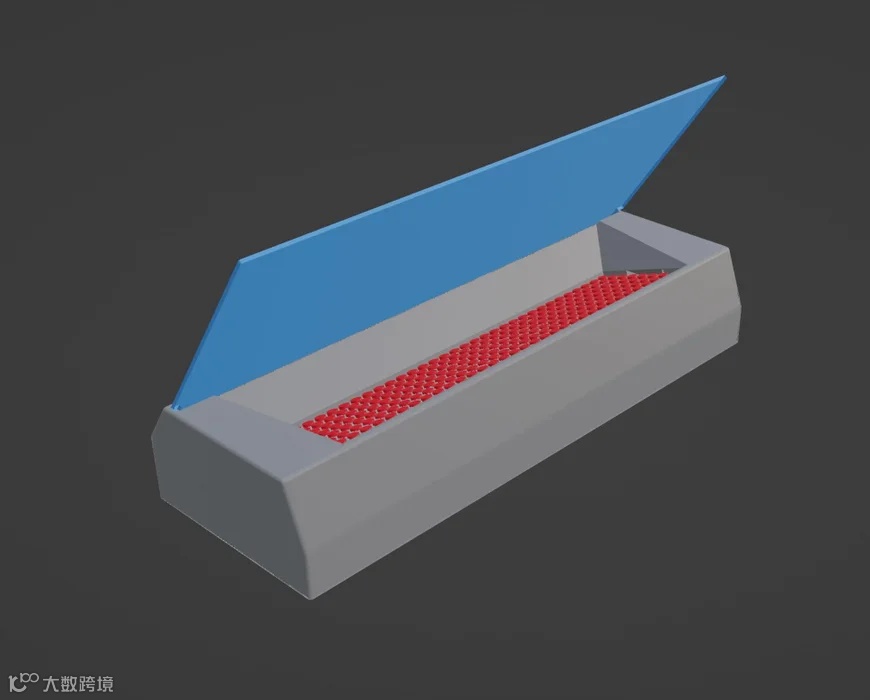

3D 打印外壳

外壳打印没有支撑，采用丙烯酸板。具体数值为：W=165mm，H=75mm。

最后可使用哑光黑色油漆涂抹外壳。我使用了极低反射率的油漆（MUSOU BLACK），涂满装置和机身的上。

3D 打印文件可以在文末打包下载。

安装 ESP32 微控制器

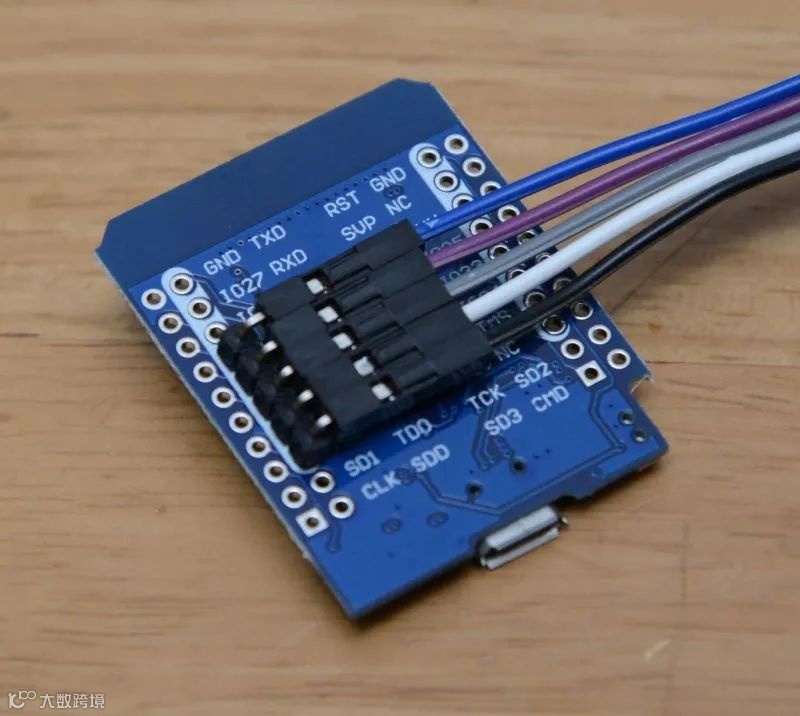

将 ESP32 微控制器连接到点阵显示单元。将 MAX72XX 库安装到 Arduino IDE 中。

以我的项目为例，连接了 DIN-16、CS-17、CLK-21。源代码中的连接是可变的。可见下文第115-117行。

#define CLK_PIN   21  // or SCK
#define DATA_PIN  16  // or MOSI
#define CS_PIN    17  // or SS

在源代码中配置 WiFi。你也可以使用 SmartConfig 智能手机应用程序来执行此操作。

#define WIFI_SSID "SSID" // your WiFi's SSID
#define WIFI_PASS "PASS" // your WiFi's password

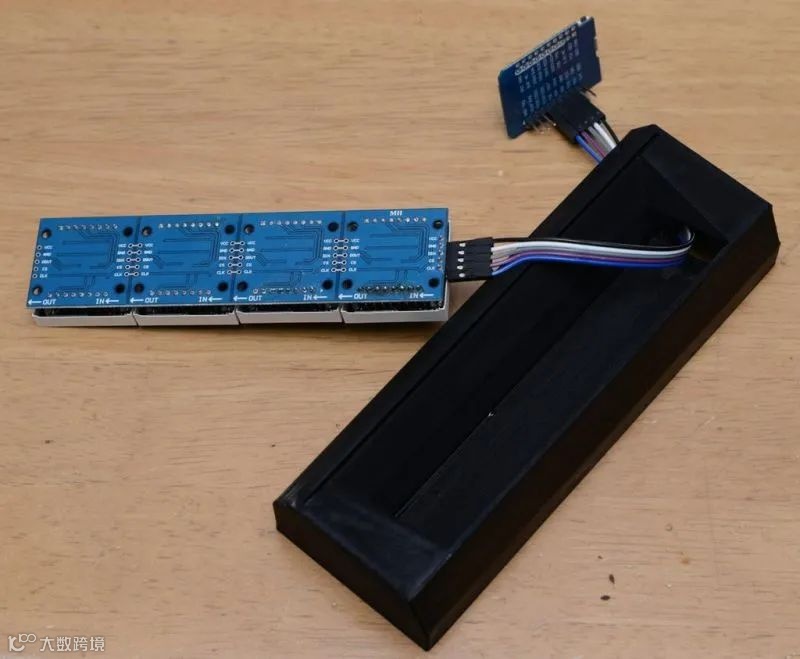

将微控制器安装到外壳的外部。当然，你也可以使用任何其他的微控制器。

时钟文件代码可以在文末打包下载。

#include <MD_MAX72xx.h>
#include <SPI.h>
#include <WiFi.h>

//////////////////////////////
// MAX7219 hardware configuration
//////////////////////////////

#define BRIGHTNESS MAX_INTENSITY/2

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
#define MAX_DEVICES 4
#define CLK_PIN   21  // or SCK
#define DATA_PIN  16  // or MOSI
#define CS_PIN    17  // or SS

MD_MAX72XX mx = MD_MAX72XX(HARDWARE_TYPE, DATA_PIN, CLK_PIN, CS_PIN, MAX_DEVICES); // Arbitrary pins

//////////////////////////////
// WiFi and NTP section
//////////////////////////////

// switch between 24H (12 rotors) / 12H (10 rotors)
#define HOUR12 false

// NTP settings
#define TIMEZONE 9 // timezone (GMT = 0, Japan = 9)
#define NTP_SERVER "pool.ntp.org"

#define WIFI_SMARTCONFIG false

#if !WIFI_SMARTCONFIG
// if you do not use smartConfifg, please specify SSID and password here
#define WIFI_SSID "SSID_HERE" // your WiFi's SSID
#define WIFI_PASS "PASS_HERE" // your WiFi's password
#endif

void getNTP(void) {
  for(int i = 0; WiFi.status() != WL_CONNECTED; i++) {
    if(i > 30) {
      ESP.restart();
    }
    Serial.println("Waiting for WiFi connection..");
    delay(1000);
  }

  configTime(TIMEZONE * 3600L, 0, NTP_SERVER);
  printLocalTime();
}

void printLocalTime() {
  struct tm timeinfo;
  if (!getLocalTime(&timeinfo)) {
    Serial.println("Failed to obtain time");
    return;
  }
  Serial.println(&timeinfo, "%A, %Y-%m-%d %H:%M:%S");
}

void wifiSetup() {
  int wifiMotion = 400; // while wainting for wifi, large motion
  int smatconfigMotion = 100; // while wainting for smartConfig, small motion

  WiFi.mode(WIFI_STA);
#if WIFI_SMARTCONFIG
  WiFi.begin();
#else
  WiFi.begin(WIFI_SSID, WIFI_PASS);
#endif

  showText("WiFi..");
  for (int i = 0; ; i++) {
    Serial.println("Connecting to WiFi...");
    delay(1000);
    if (WiFi.status() == WL_CONNECTED) {
      break;
    }
#if WIFI_SMARTCONFIG
  if(i > 6)
    break;
#endif
  }

#if WIFI_SMARTCONFIG
  if (WiFi.status() != WL_CONNECTED) {
    WiFi.mode(WIFI_AP_STA);
    WiFi.beginSmartConfig();

    //Wait for SmartConfig packet from mobile
    Serial.println("Waiting for SmartConfig.");
    while (!WiFi.smartConfigDone()) {
      Serial.print(".");
      showText("SmCfg");
      delay(1000);
      mx.clear();
      delay(500);
    }

    Serial.println("");
    Serial.println("SmartConfig received.");

    //Wait for WiFi to connect to AP
    Serial.println("Waiting for WiFi");
    showText("WiFi");
    while (WiFi.status() != WL_CONNECTED) {
      delay(1000);
      Serial.print(",");
    }
    mx.clear();
    delay(500);
  }
  Serial.println("WiFi Connected.");
#endif

  Serial.print("SSID: ");
  Serial.println(WiFi.SSID());
  Serial.print("IP Address: ");
  Serial.println(WiFi.localIP());
}

void setup()
{
  Serial.begin(115200);
  Serial.println("start");

  mx.begin();
  mx.control(MD_MAX72XX::INTENSITY, BRIGHTNESS);
  mx.control(MD_MAX72XX::UPDATE, MD_MAX72XX::ON);
  mx.clear();

  wifiSetup();
  getNTP(); // get current time
}

void showText(char *message) {
  char *p = message;
  uint8_t charWidth;
  uint8_t cBuf[8];  // this should be ok for all built-in fonts
  int sum = -2;

  mx.clear();

  while (*p != '\0') {
    charWidth = mx.getChar(*p++, sizeof(cBuf) / sizeof(cBuf[0]), cBuf);

    mx.transform(MD_MAX72XX::TSL);
    mx.transform(MD_MAX72XX::TSL); // double column space
    for (uint8_t i=0; i<charWidth; i++) {
      mx.transform(MD_MAX72XX::TSL);
      if (i < charWidth)
        mx.setColumn(0, cBuf[i]);
    }
    sum += charWidth + 2;
  }
  //centering
  for(int i = 0; i < (MAX_DEVICES * ROW_SIZE - sum) / 2; i++) {
    mx.transform(MD_MAX72XX::TSL);
  }
  mx.transform(MD_MAX72XX::TFUD); // flip upside down -- for heads up display
}

void loop()
{
  static int prevhour = -1;
  static int prevMin = -1;
  struct tm tmtime;
  int digit[4];
  char txt[6] = "  :  ";

  getLocalTime(&tmtime);

  if(prevMin == tmtime.tm_min)
    return;
  prevMin = tmtime.tm_min;

#if HOUR12
  tmtime.tm_hour %= 12;
  if(tmtime.tm_hour == 0)
    tmtime.tm_hour = 12;
#endif

  digit[0] = tmtime.tm_hour / 10;
  digit[1] = tmtime.tm_hour % 10;
  digit[2] = tmtime.tm_min / 10;
  digit[3] = tmtime.tm_min % 10;

  txt[0] = digit[0] + '0';
  txt[1] = digit[1] + '0';
  txt[3] = digit[2] + '0';
  txt[4] = digit[3] + '0';

  for(int i = BRIGHTNESS; i >= 0; i--) {
    mx.control(MD_MAX72XX::INTENSITY, i);
    delay(50);
  }

  showText(txt);

  for(int i = 0; i <= BRIGHTNESS; i++) {
    mx.control(MD_MAX72XX::INTENSITY, i);
    delay(50);
  }

  if(tmtime.tm_hour != prevhour) { // get current time via NTP every 6 hours
    if(tmtime.tm_hour % 6 == 0)
      getNTP();
    prevhour = tmtime.tm_hour;
  }
}

完成

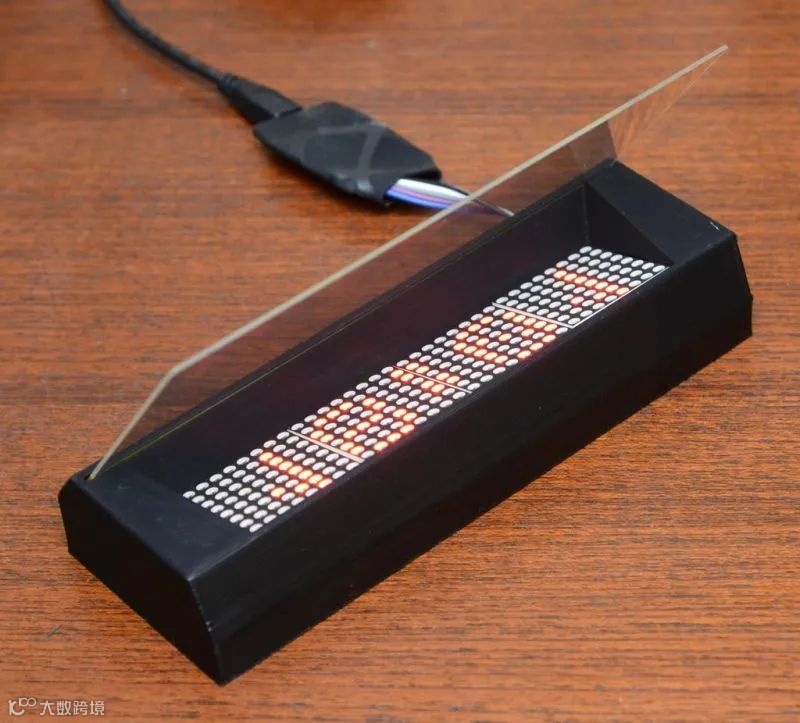

将显示单元安装到位并插入亚克力板，整个项目就完成了。
