自制一个基于Arduino的3D打印六足机器人

六足机器人，顾名思义拥有六条腿，这些腿可以独立移动，使它们能够很好地穿越不同类型的地形。

材料和工具

• 18× MG996R 伺服电机

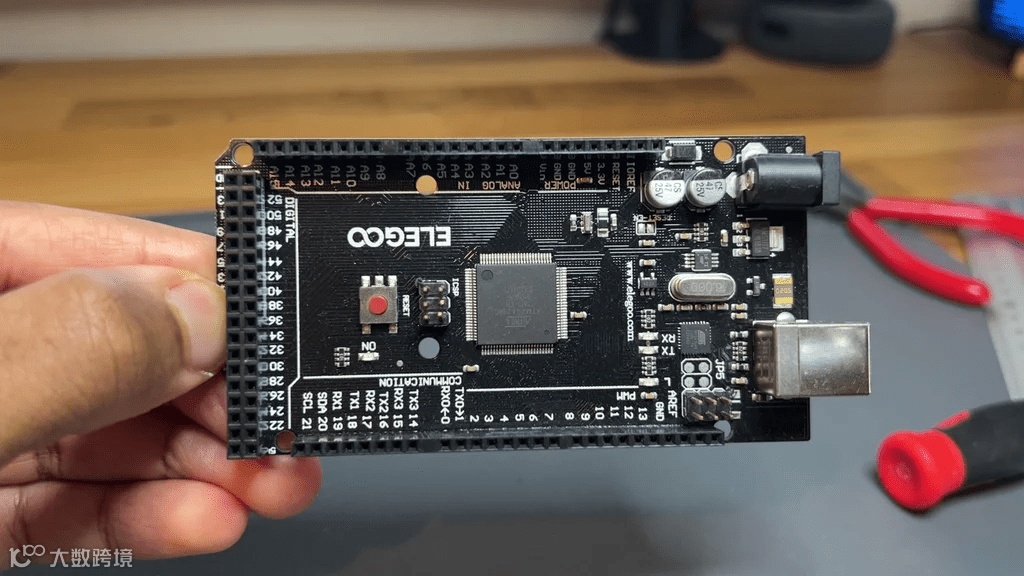

• Arduino MEGA
• Arduino MEGA 传感器扩展板
• 3S 锂电池 2200mAh
• 9V 电池
• 9V 电池连接器
• DC-DC 降压转换模块
• 22 AWG 单芯电线
• XT60 连接器
• M3 螺丝
• 扎带
• 3D 打印机
• 焊接铁
• 螺丝刀
• 万用表

视频演示

为了更好地了解整个制作过程以及查看六足机器人的实际运动，可以先看这个视频。

3D 打印

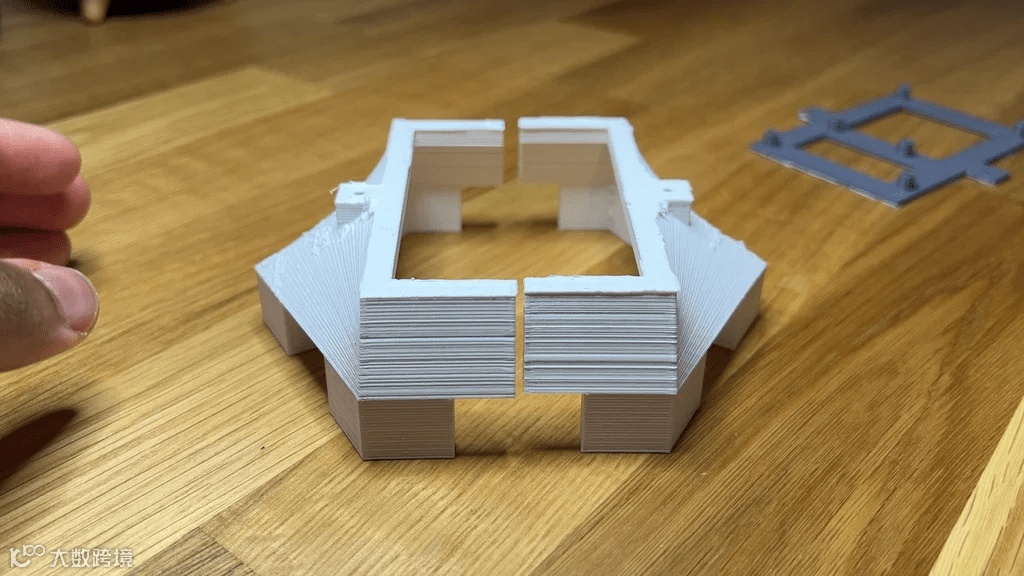

这个项目所有的机械部件都是通过 3D 打印的。大多数部件可以使用 PLA，标准设置和最少的支撑来打印。

一条腿由以下部分组成：leg_mount.stl, coxa.stl, femur.stl, tibia.stl，总共需要打印 6 次。

其余的部件组成了机器人的基座，只需要打印一次，mounting_post.stl 是例外，需要两份。

建议先打印一个单腿并组装起来，来检查所有部件是否正确配合。

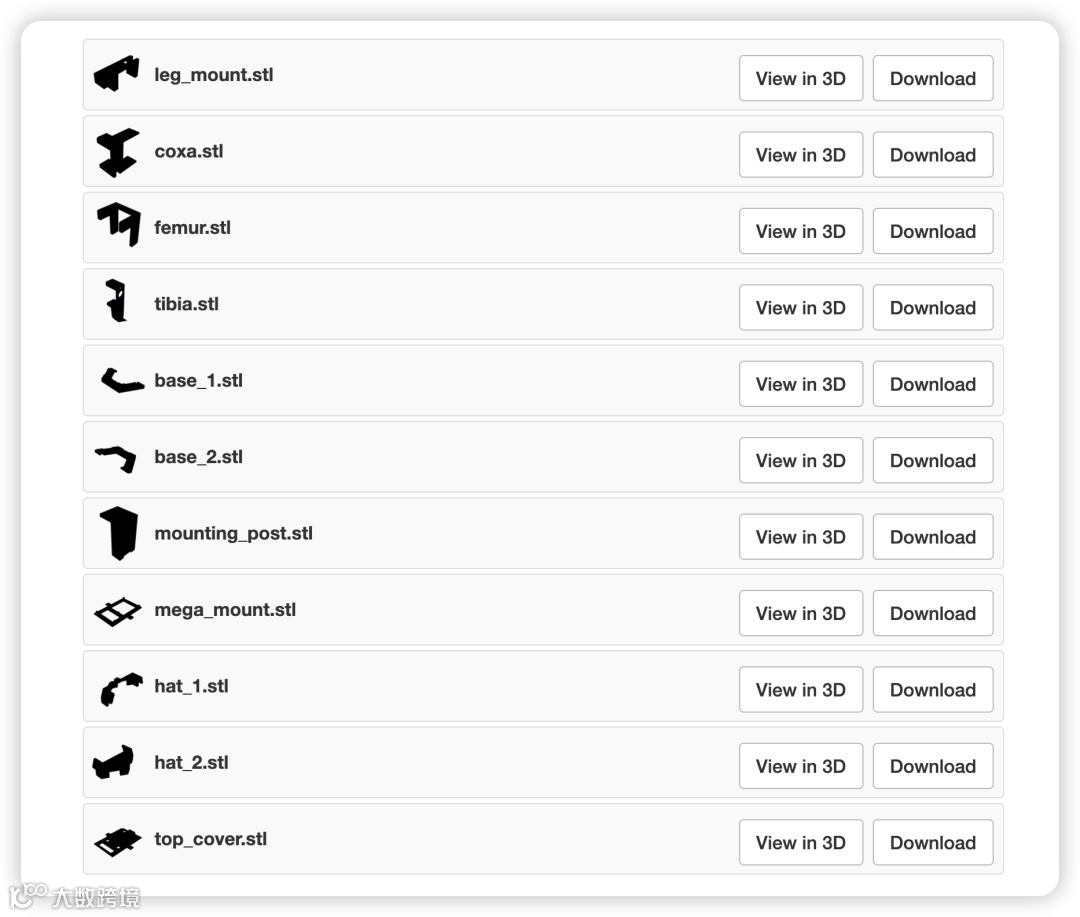

3D打印文件可以文末打包下载。

腿部组装

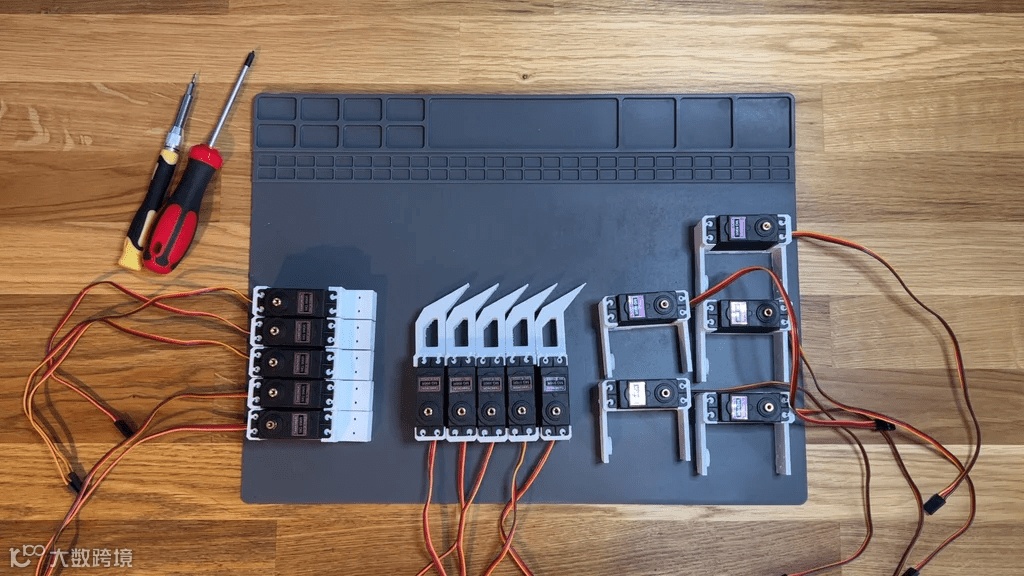

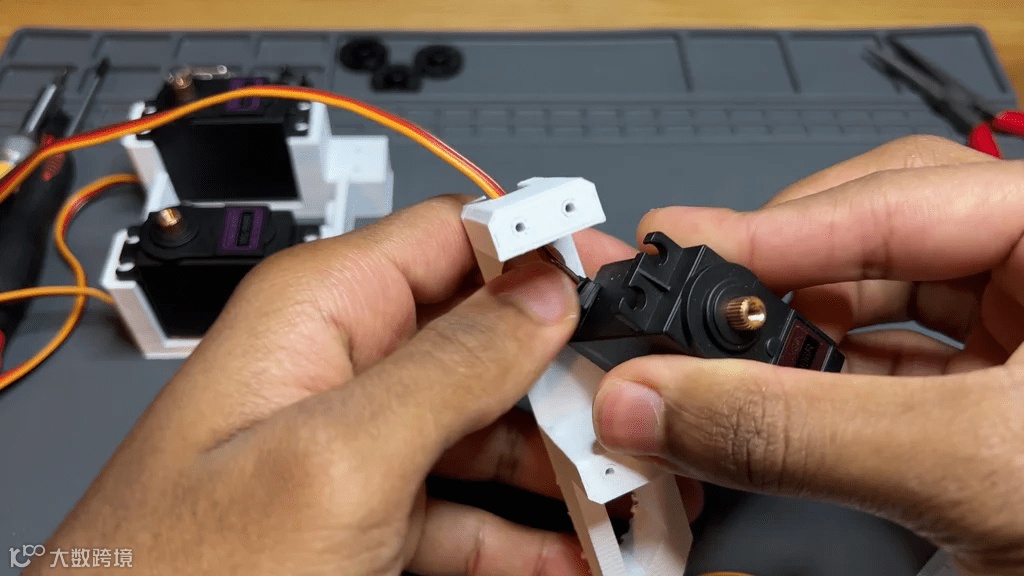

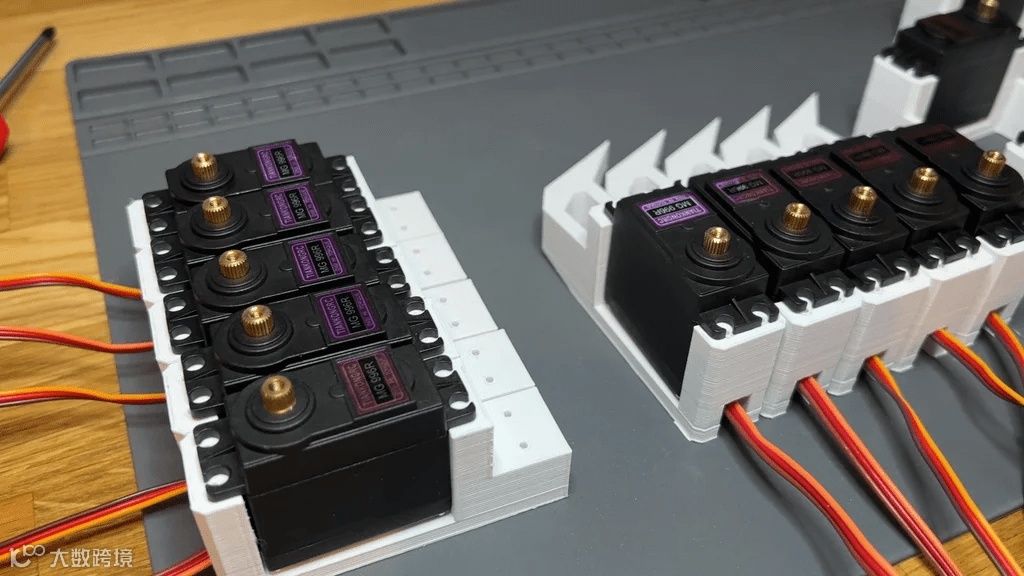

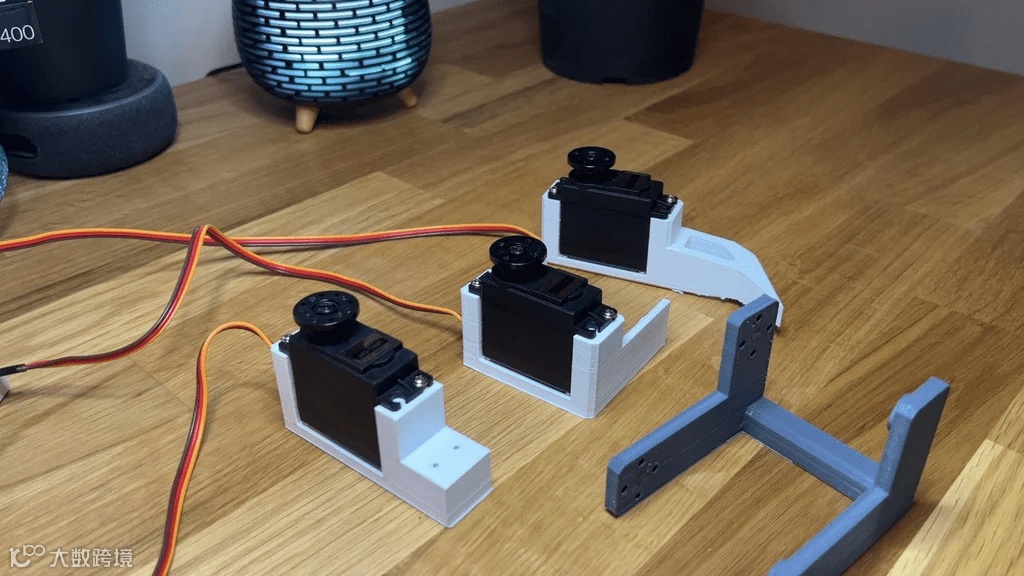

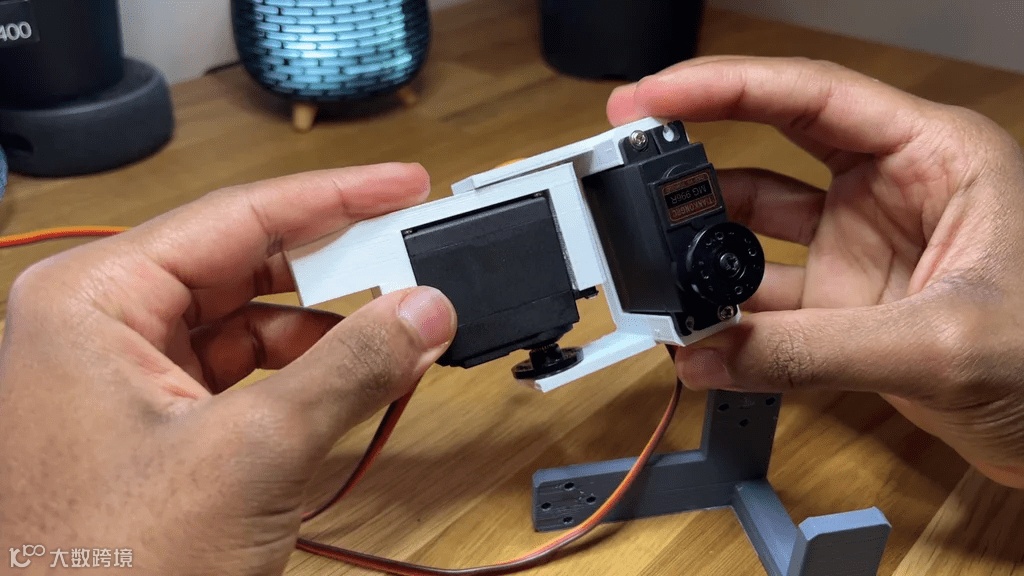

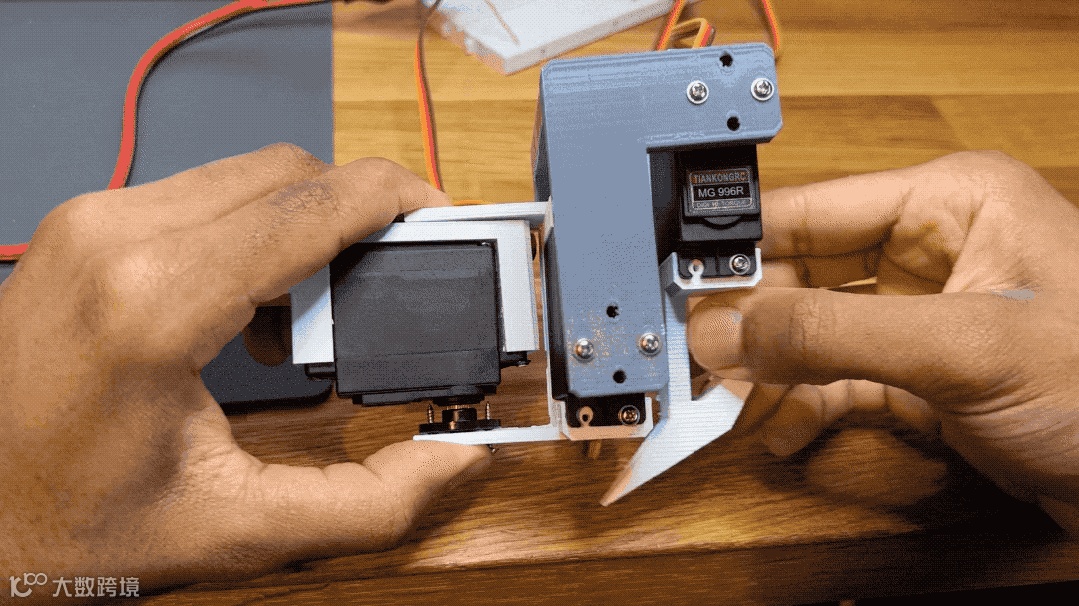

首先，将伺服电机插入腿部支架（leg_mount）、髋节（coxa）和胫骨（tibia）部件中——确保小心地将伺服电缆穿过每个部件中的布线孔。尺寸可能会非常紧，但所有部件应该能够紧密地配合在一起。

确保每个伺服电机都设置为 0 度位置，将伺服臂连接到每个电机轴上。

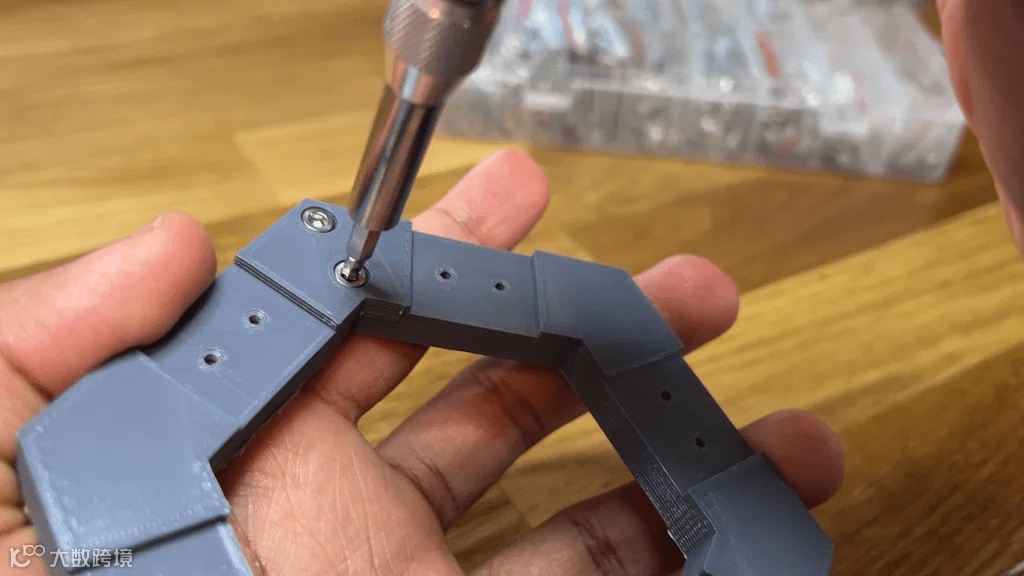

现在所有部件都已摆放好，组装一条腿应该相当简单。

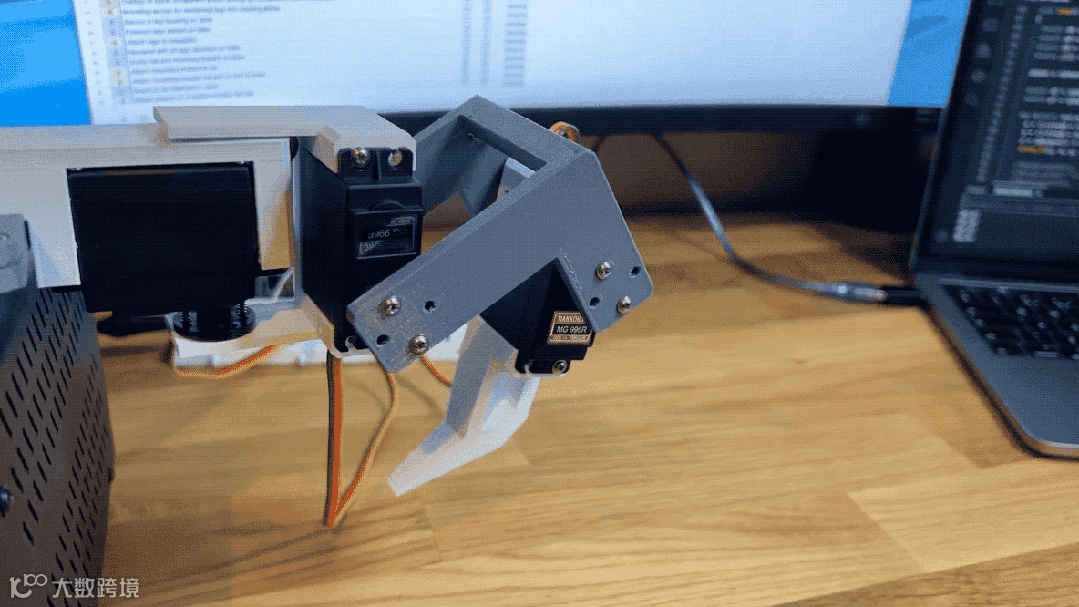

‍我们希望腿部有尽可能大的活动范围，所以建议按照上面的 GIF 所示的角度连接关节（当腿被拉下时）。

腿部代码

下一步是让腿动起来。每个伺服的 3 个引脚需要连接：红色连接到 5v 电源或电池，棕色连接到地线，黄色连接到 Arduino 上的数字引脚。

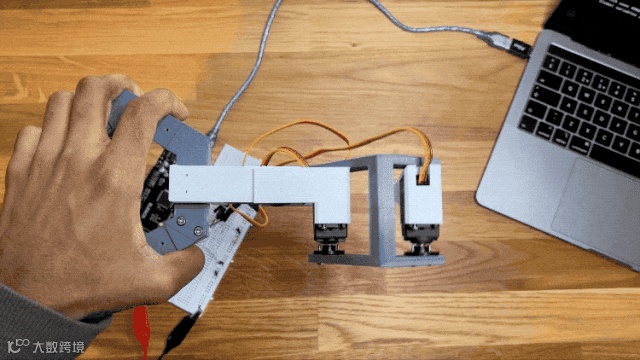

为了测试腿部关节，这段代码片段可以上传到 Mega：

// snippet to move leg joints
#include <Servo.h>

#define SERVO_PIN 23
#define J1_OFFSET 45
#define J2_OFFSET 0
#define J3_OFFSET 90

Servo servo;

void move_joints(double j1, double j2, double j3){
  if (j1>=-15 && j1<=105 && j2>=0 && j2<=90 && j3>=0 && j3<=90){
    servo.write(j1 + J1_OFFSET);
    servo.write(j2 + J2_OFFSET);
    servo.write(j3 + J3_OFFSET);
  }
}

void setup(){
  servo.attach(SERVO_PIN, 600, 2600);
}

void loop(){
  move_joints(...);
}

逆向运动学

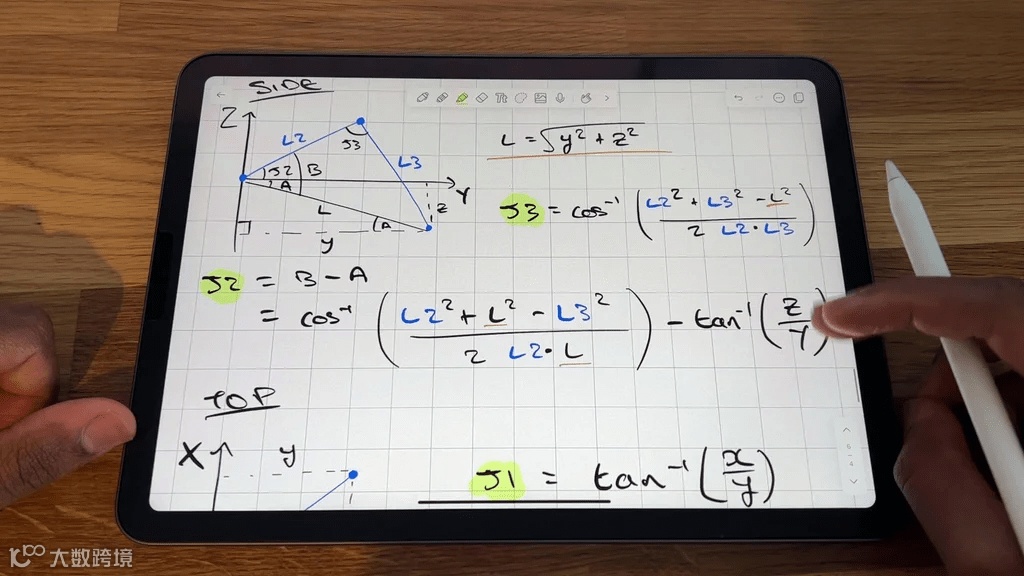

将腿的末端放置在特定点需要计算腿的逆运动学。结合之前的move_joints()代码，下面的代码可以用来移动到 XYZ 位置：

// inverse kinematics
#define FEMUR_L 60
#define TIBIA_L 95.334
#define TIBIA_ANGLE 17.543
#define Y_OFFSET 50
#define Z_OFFSET -90

void move_xyz(int leg, double x, double y, double z)
{
  y += Y_OFFSET;
  z += Z_OFFSET;

  double l = sqrt(x*x + y*y + z*z);
  double j1 = atan(x/y);
  double j2 = acos((FEMUR_L*FEMUR_L - TIBIA_L*TIBIA_L + l*l) / (2*FEMUR_L*l)) + atan(z / sqrt(x*x + y*y));
  double j3 = acos((FEMUR_L*FEMUR_L + TIBIA_L*TIBIA_L - l*l) / (2*FEMUR_L*TIBIA_L));

  j1 = 45 + j1*(180/PI);
  j2 = 30 + j2*(180/PI);
  j3 = 90 + 30 - TIBIA_ANGLE - j3*(180/PI);

  move_joints(j1, j2, j3);
}

继续组装和编程

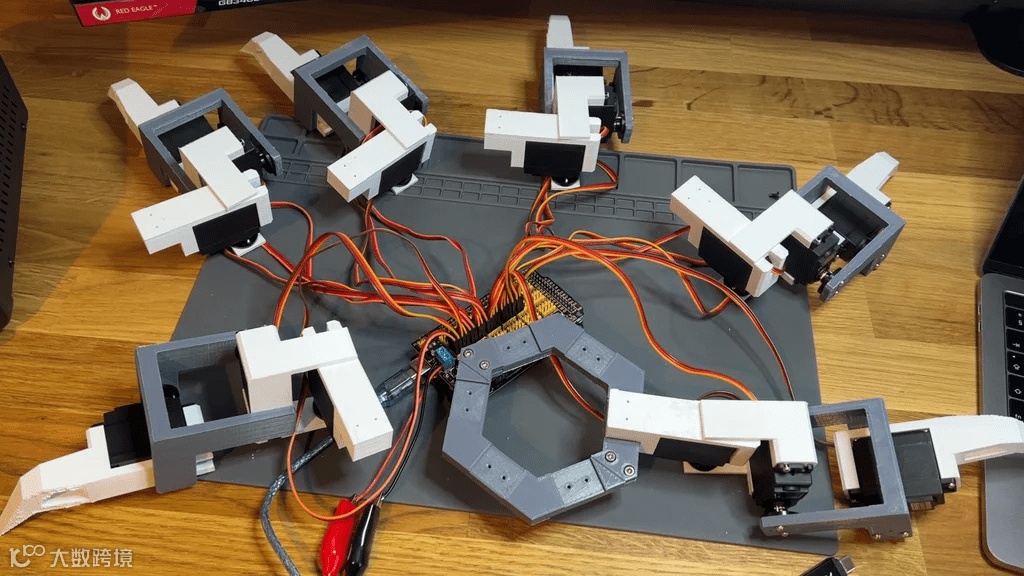

其余的六足机器人腿可以按照之前完全相同的方式打印和组装。由于有 6 条腿，总共需要 18 个舵机。

连线

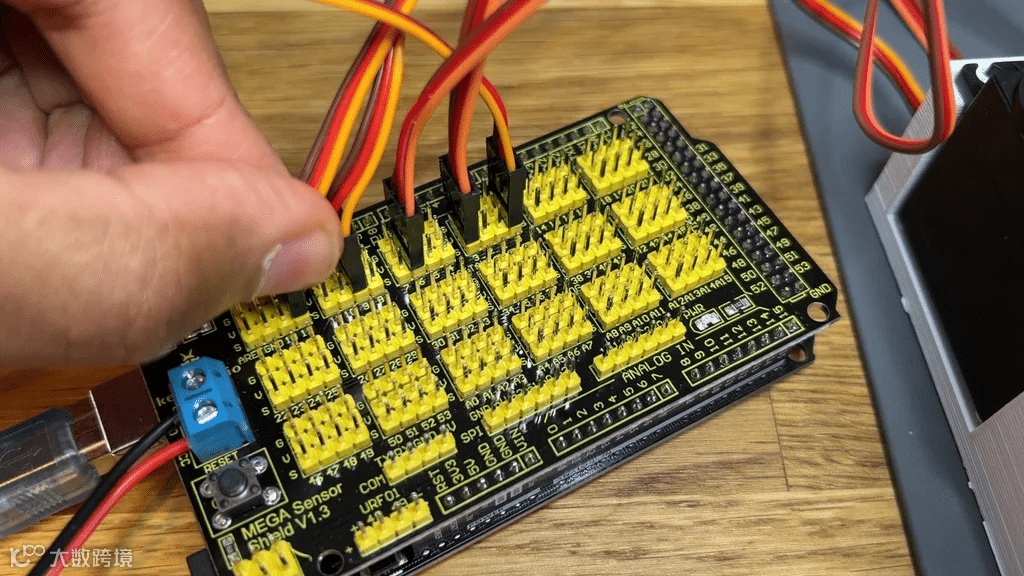

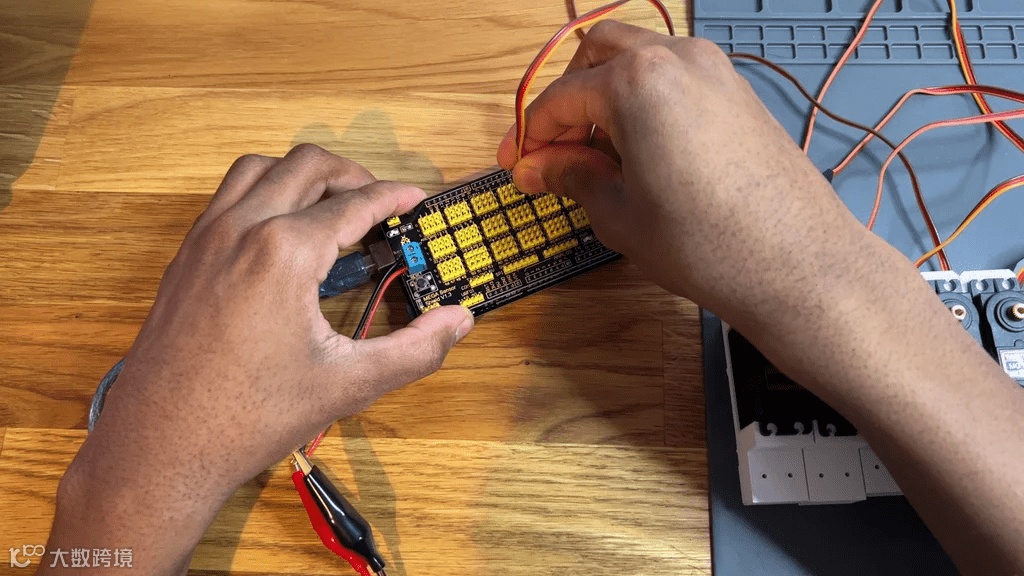

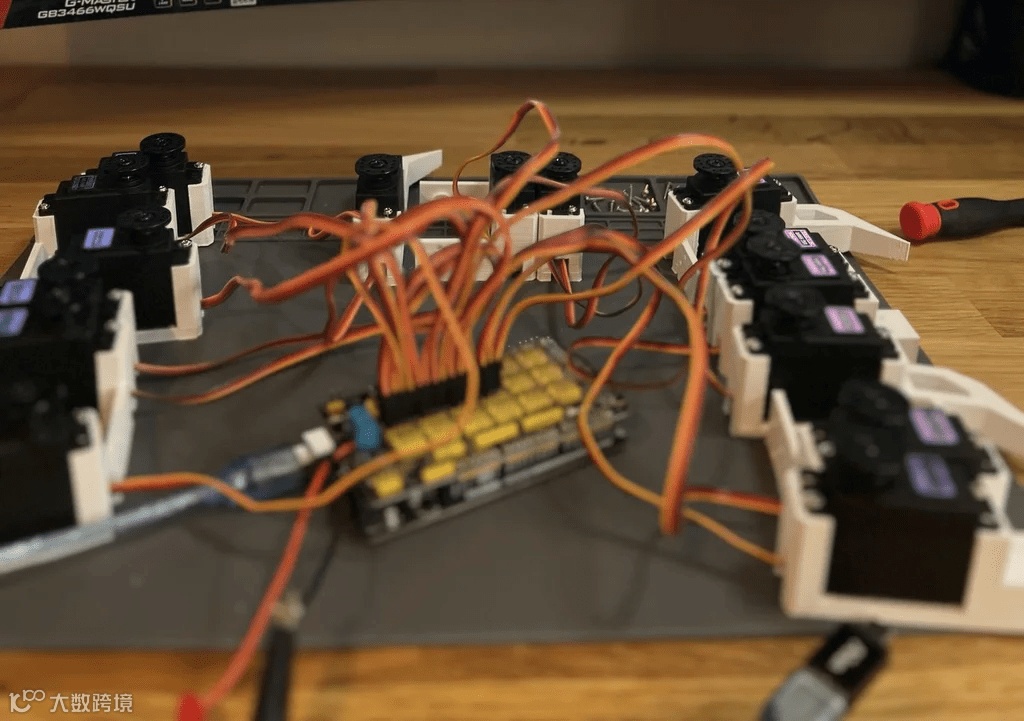

将传感器扩展板连接到 Arduino MEGA，并连接每个舵机。拍照或记录每个舵机连接到扩展板上的哪个引脚。

将 5V 和 GND 线连接到传感器保护板上的接线端，以备后用。

安装腿部

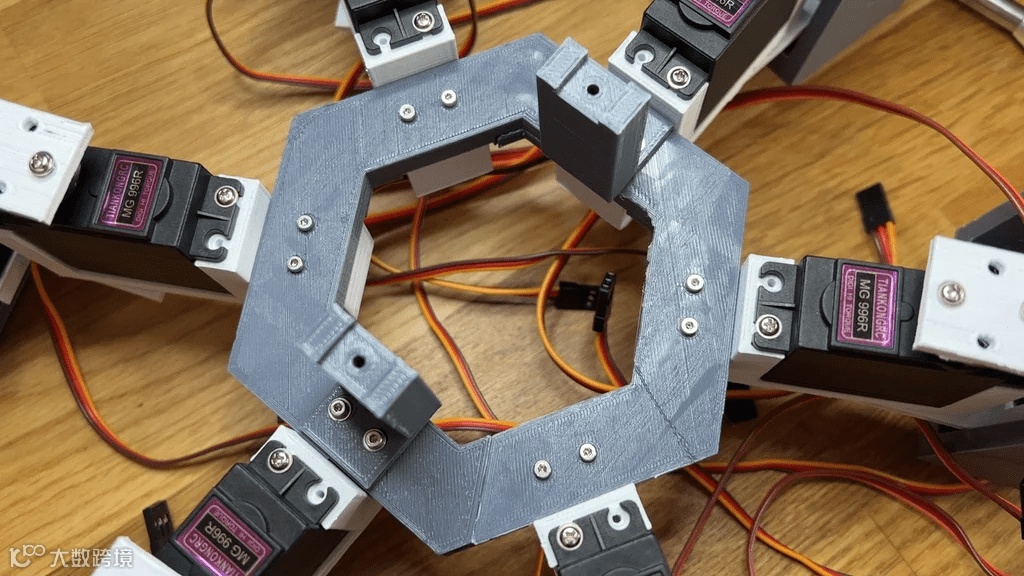

使用 M3 螺钉，将剩余的腿固定到六足机器人底座框架上，留下两条平行的腿未固定，以便进行下一步。

底盘组装

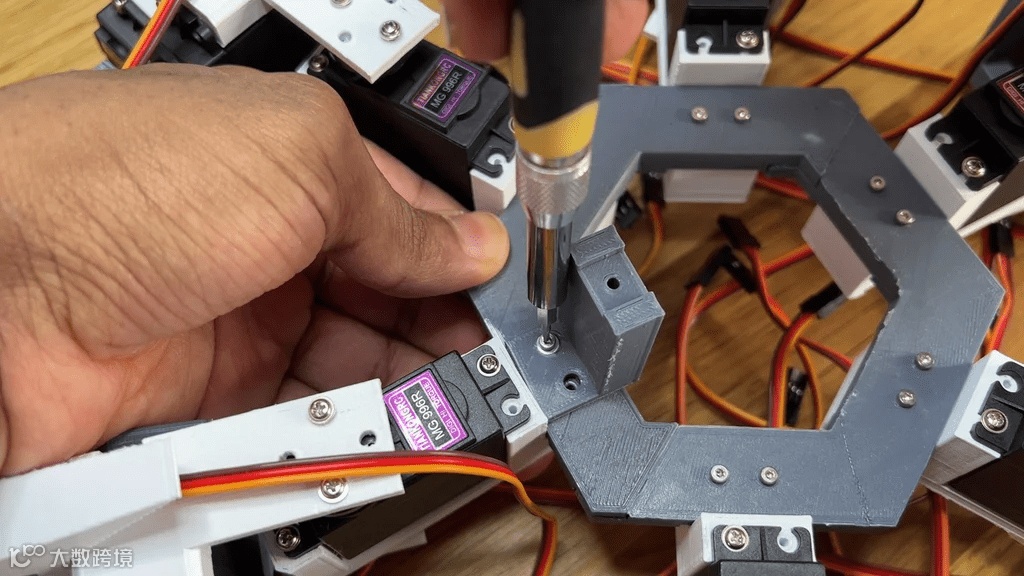

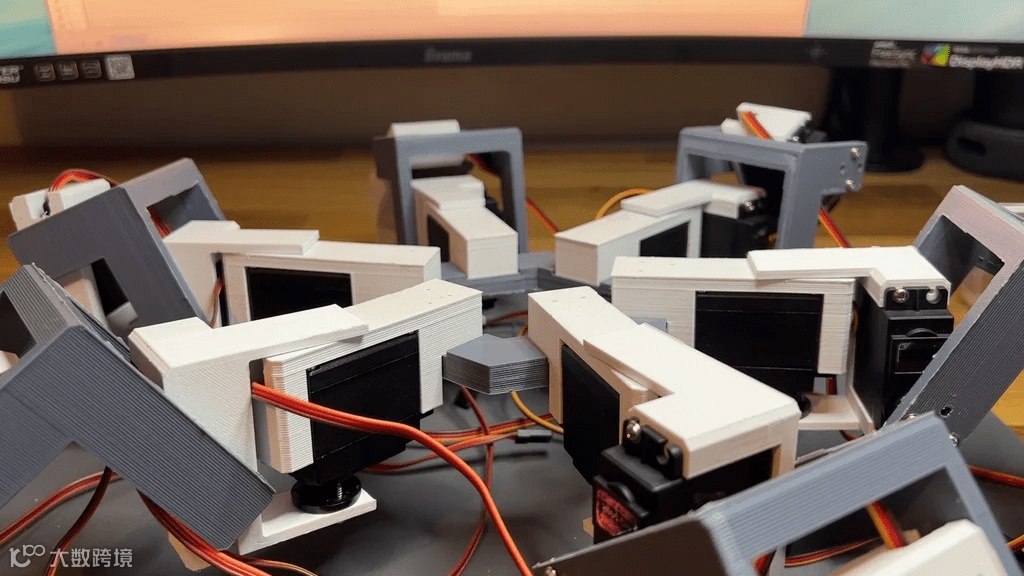

将六足机器人翻转过来，将剩下的两条腿连接到底座框架和两个安装柱（mounting_post）上，如图所示。

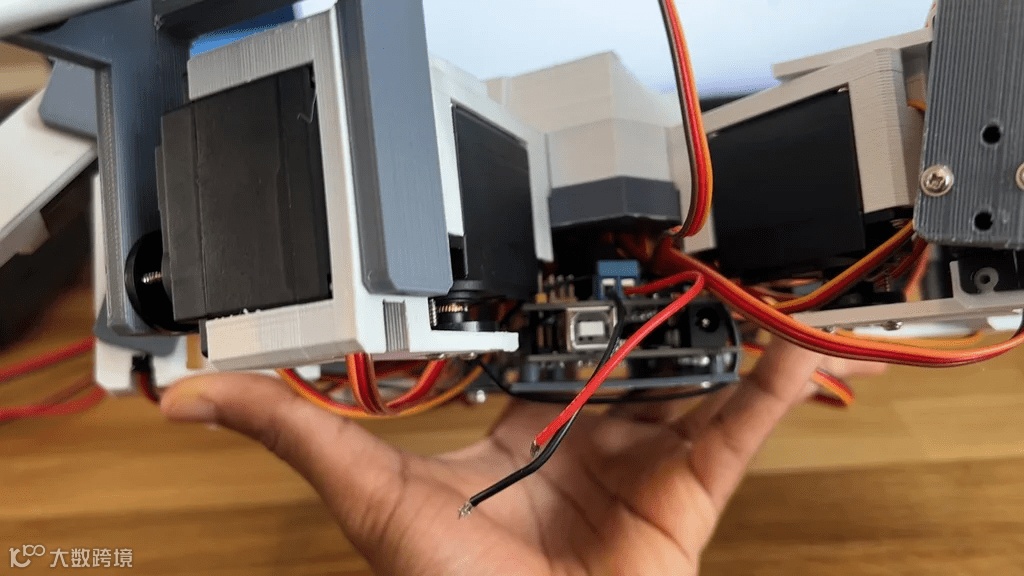

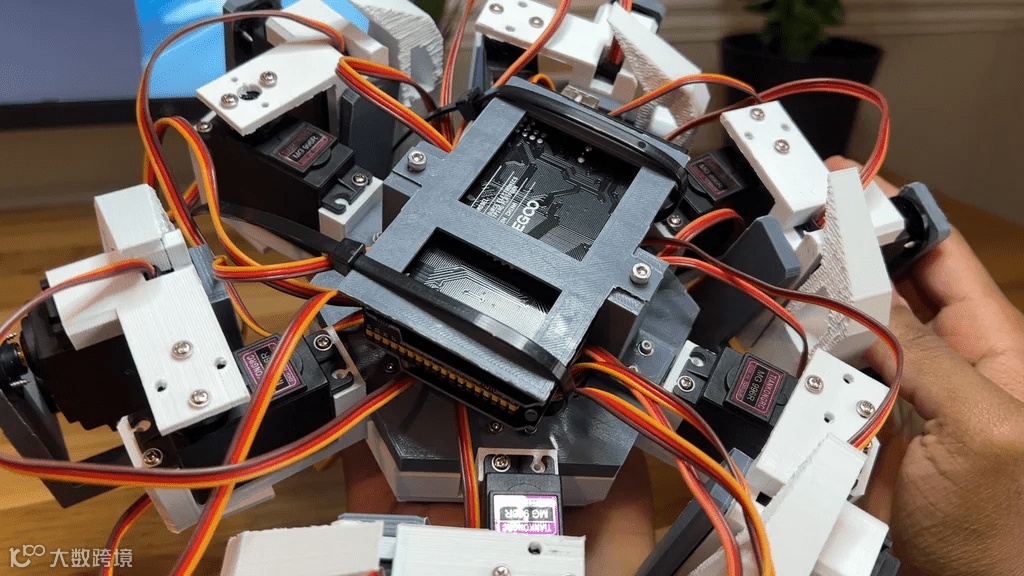

将 Arduino 用支柱（或扎带）固定到 mega_mount 上，并拧入安装柱。

顶盖电子设备

将 DC-DC 降压转换器模块安装到顶盖（top_cover）上。使用万用表应将其设置为输出 5V。

现在可以使用螺钉将两个半部分 hat_1 和 hat_2 固定到顶盖上。

将传感器扩展板的 5V 和 GND 线连接到降压转换器输出端。

将 XT60 电池连接器焊接到一些电线上，并将这些电线拧入降压转换器输入端。记得检查并确保此连接和上一个连接的极性正确。

步态代码

‍最后一步是将代码 hexapod.ino上传到 Arduino。在代码中有实现六足机器人简单波动步态的函数。

代码可以在文末打包下载。

代码的快速解释：

• 每条腿经历两个阶段：摆动相和支撑相。
• 摆动相：腿被抬起并向前移动。
• 支撑相：腿着地，推动身体向前。
• 腿以波纹模式移动，以确保六足机器人保持稳定。
• 不要同时将超过两条腿从地面抬起

运动示例

• 想象一下，这些腿的顺序是：1、2、3、4、5、6。
• 序列从第1条腿开始进入摆动相（抬起并向前移动）。
• 当第1条腿开始着陆时（摆动相结束），第3条腿开始其摆动相。
• 接下来，当第3条腿着陆时，第5条腿开始其摆动相。
• 与此同时，腿 2、4 和 6 处于支撑阶段，保持六足机器人稳定并向前移动。

有关六足机器人步态更多信息可在网上找到。

⚠️ 在上传代码之前，请确保将偏移量和引脚分配更改为正确值。

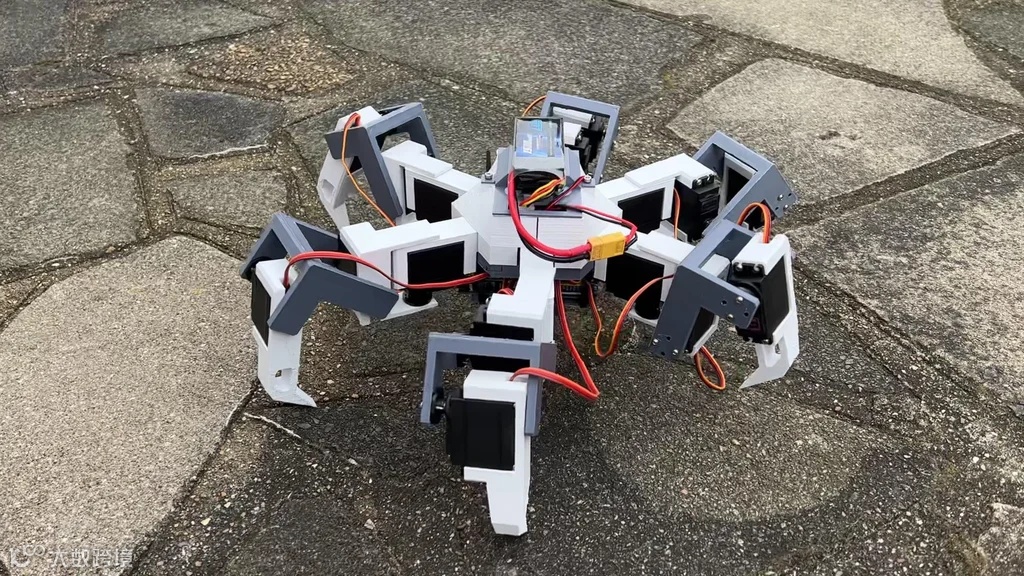

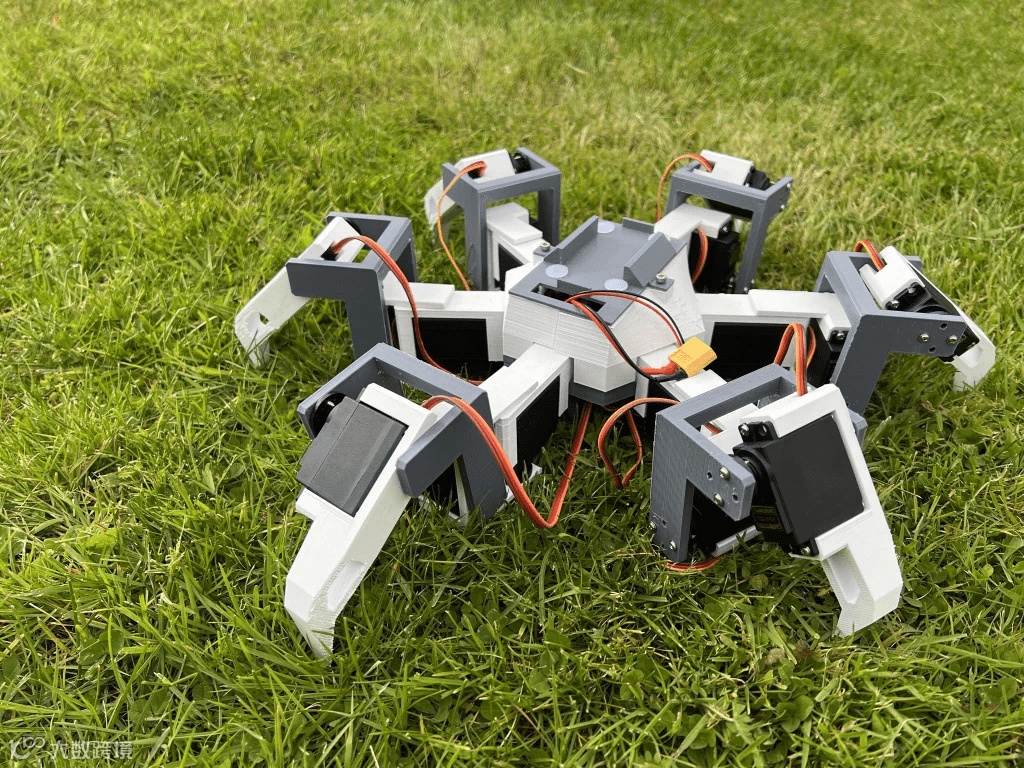

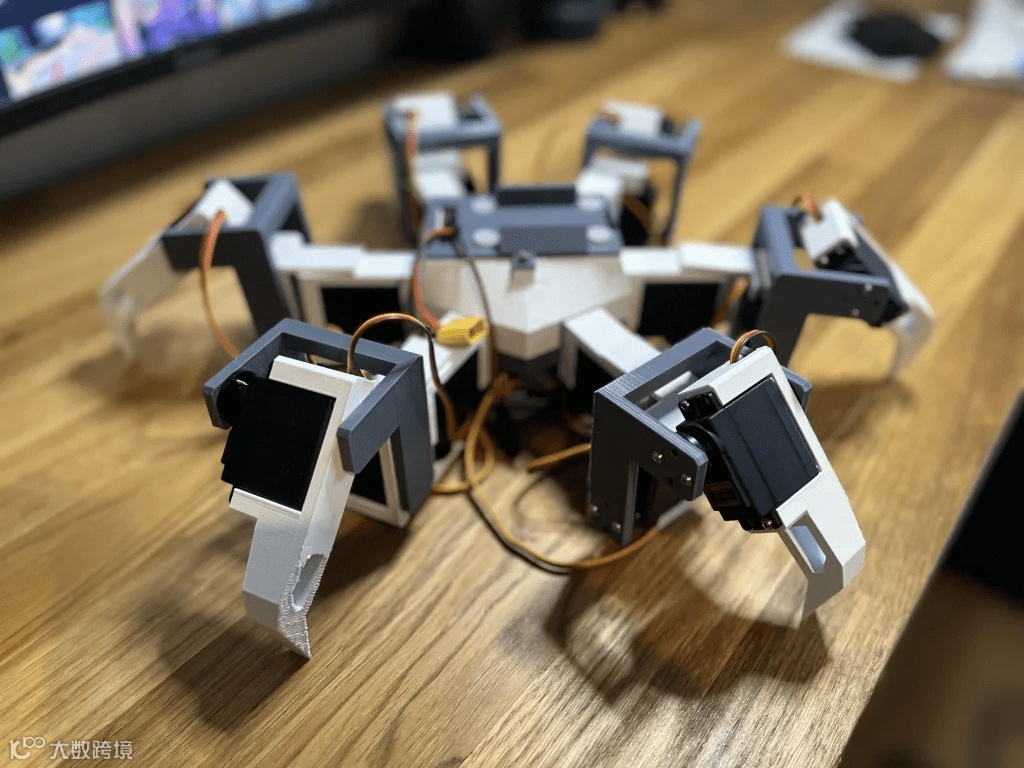

完工
