做最靓的仔，自制一个LED指环

在这个教程中，作者将向你展示如何在家制作这个LED指环的，如果你是一名创客，你有可能已经有了制作这个项目所需的所有部件。

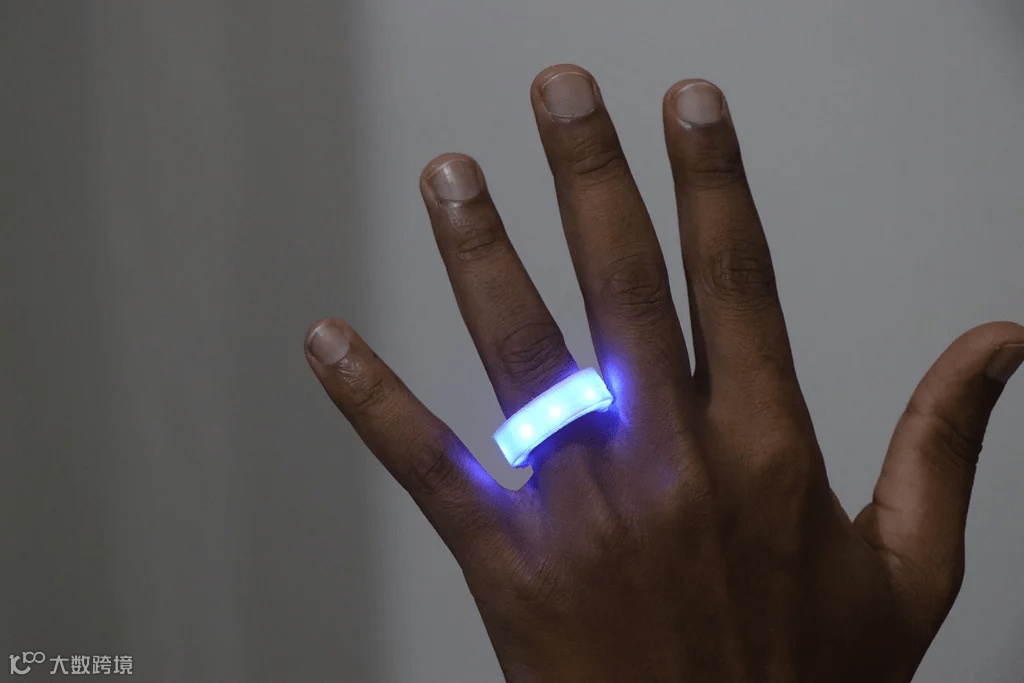

从图片中你可以看出这个环有多酷，在现实中它看起来会比照片中更美，它在黑暗中发出非常明亮的光，而且装置非常简单。

工作原理也很简单，这个环灯内部有微小的LED，也称为SMD LED，由一个小电池供电，电池藏在手里，几乎看不见。

知识科普

SMD LED是“Surface-Mount Device Light-Emitting Diode”的缩写，意为表面贴装发光二极管。这种类型的LED是一种非常小型的电子发光器件，可以直接贴装在电路板上。

SMD LED的特点包括：

1. 小型化设计：它们非常小，可以在有限的空间内提供高密度的LED阵列。
2. 高亮度与能效：SMD LED通常提供比传统LED更高的亮度和能效。
3. 多色选项：它们可以生产出多种颜色的光，包括红色、绿色、蓝色、黄色、白色等，并且可以通过混合这些颜色产生更多的颜色变化。
4. 广泛的应用：SMD LED被广泛用于手机、电视、广告牌、车辆照明、家居照明以及其他需要小型化、高亮度照明解决方案的场合。
5. 易于集成：由于它们是为表面贴装设计的，因此可以使用自动化设备快速而精确地放置在电路板上，这有助于降低制造成本并提高生产效率。

SMD LED与传统的通过孔（THD）LED相比，具有更好的热管理特性，并且通常有更长的使用寿命。随着技术的进步，SMD LED的性能和应用领域不断扩大。

作者使用Tinkercad设计了这个，并用3D打印机打印出来。

因为项目已经提供了所有的材料、STL文件和电路图，所以任何人都可以轻松制作这个LED指环！（文末下载）

材料准备

• SMD LED（这边选择了蓝色）

• 跳线

• 硬币电池，也称为CR2032电池

• 空的PCB或任何耐热材料

• 焊烙铁

• 3D打印机和切片软件（Ultimaker Cura）

• PLA丝（白色）

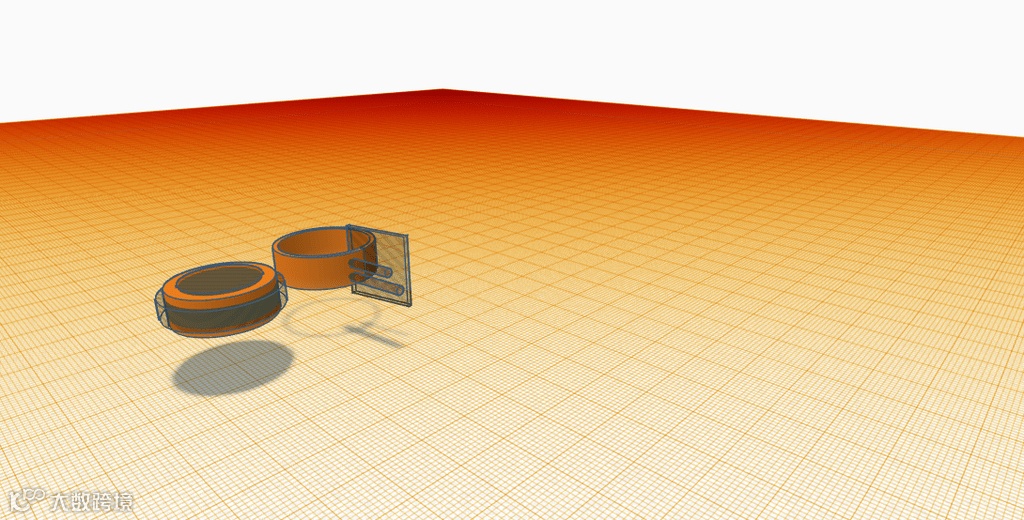

步骤1：LED指环的3D设计

就像我上面说的，我用Tinkercad设计了这个指环，这是最好的设计软件之一，它还有一个带有模拟选项的电路构建工具，我已经用这个项目的LED电路做了一个模拟，并在下面提供了。

现在来谈谈设计，我首先测量了我的手指尺寸，然后使用相同的尺寸进行设计，设计很简单，挑战在于放置LED，因为我们这里有尺寸限制，指环太小不吸引人，太大就太难看了！所以保持尺寸大小非常有必要，我在指环内部做了一个沟槽。

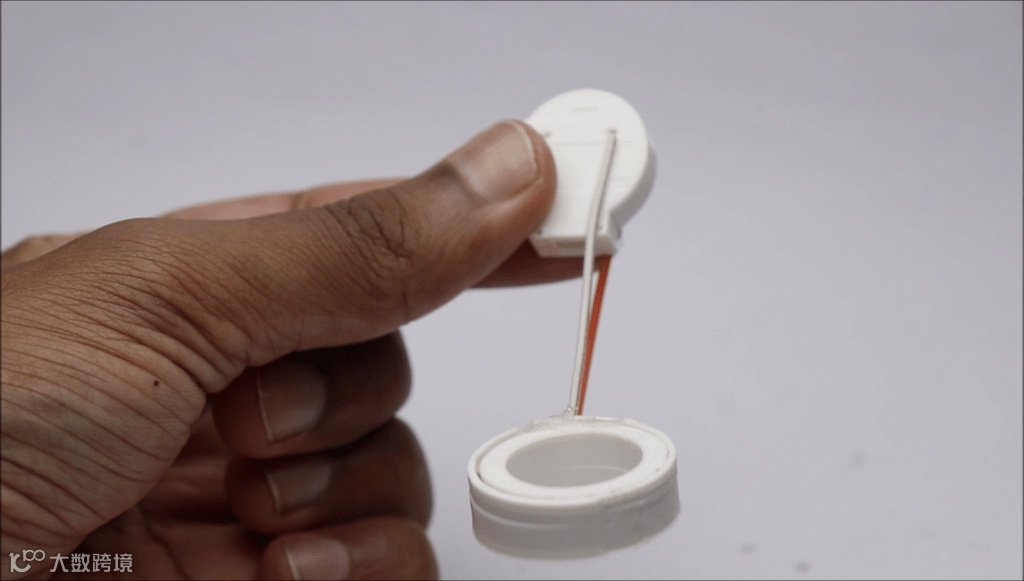

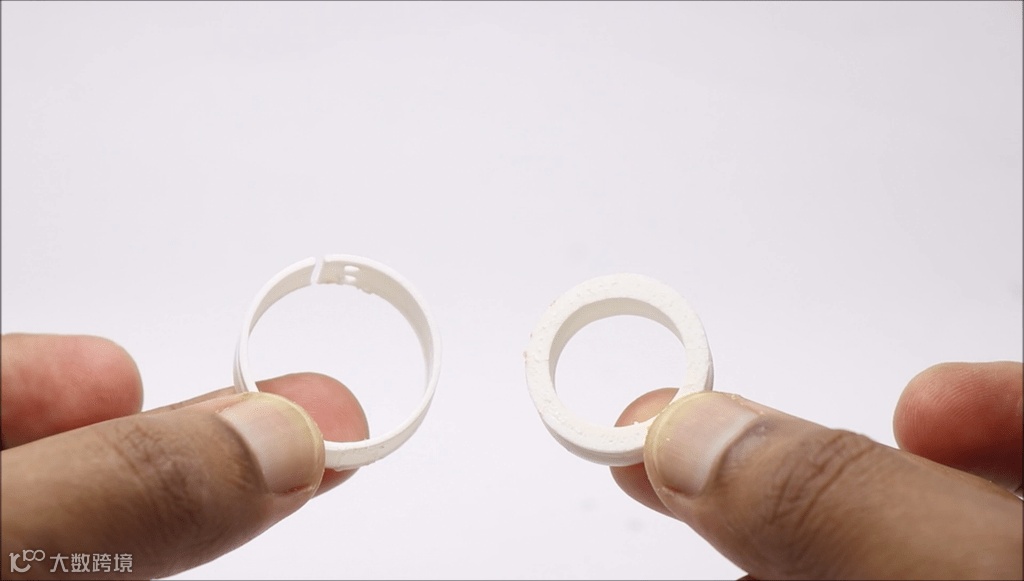

这个指环的设计有两部分，一部分是指环，和很薄，可以透过灯光的外壳。

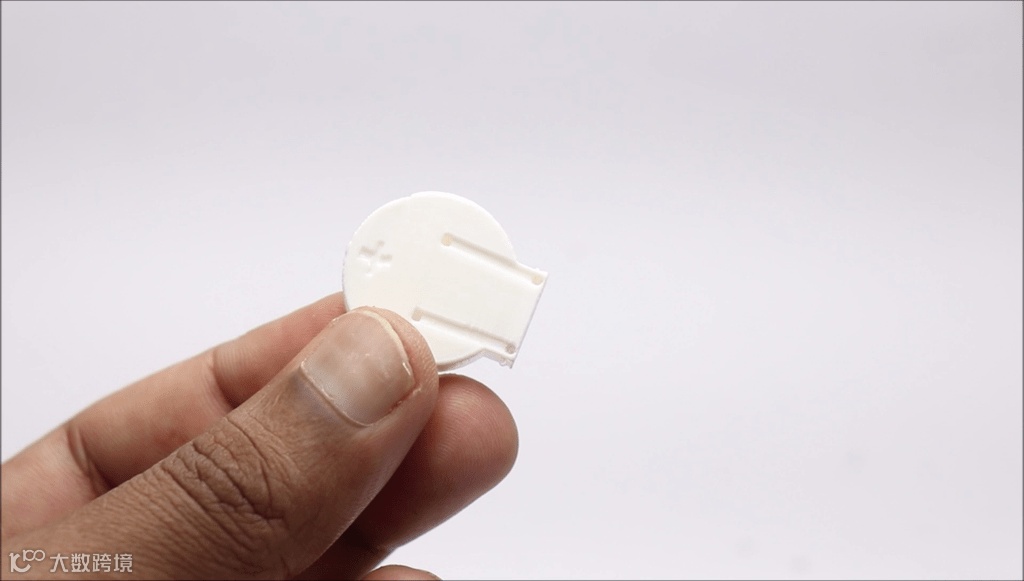

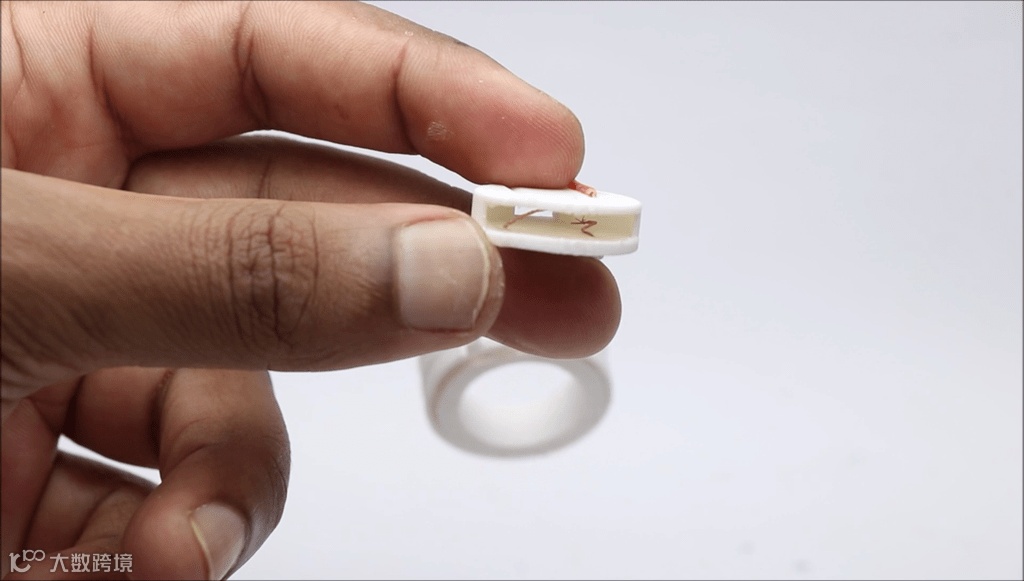

另一部分是CR2032电池的电池座。

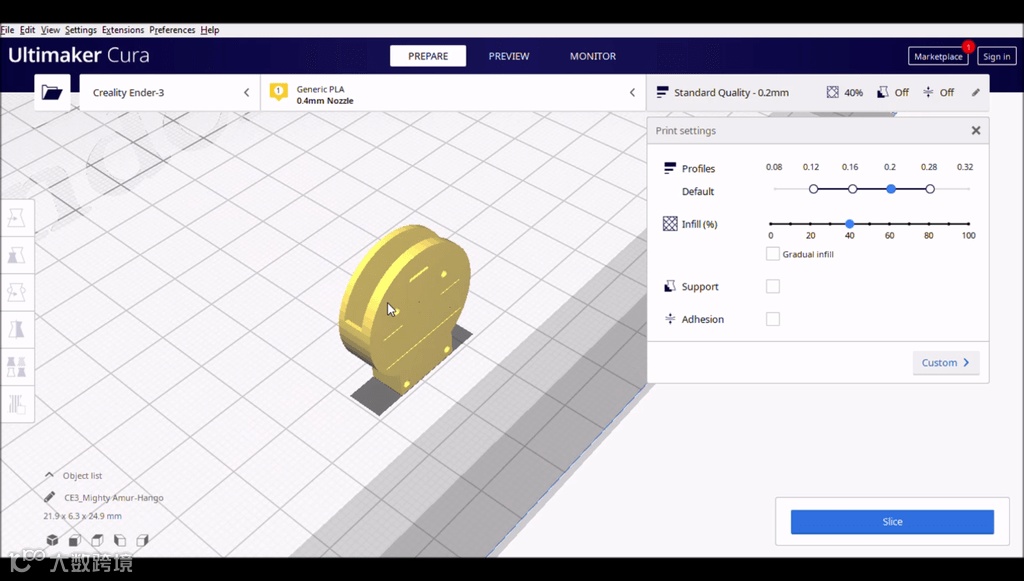

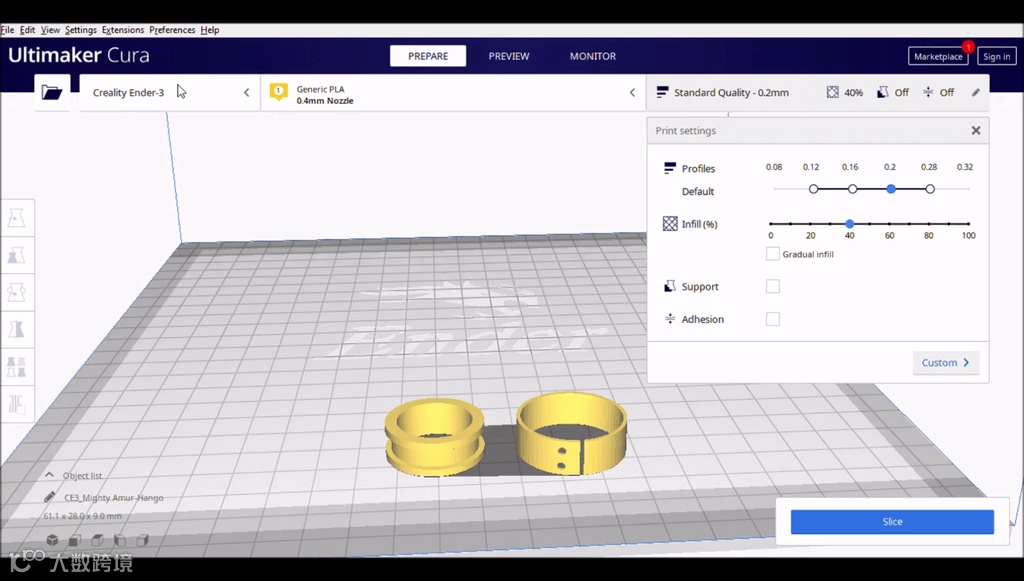

文末提供了STL文件，你可以把它导出到切片软件，打印时不需要使用支撑，用白色PLA丝打印出来就行。

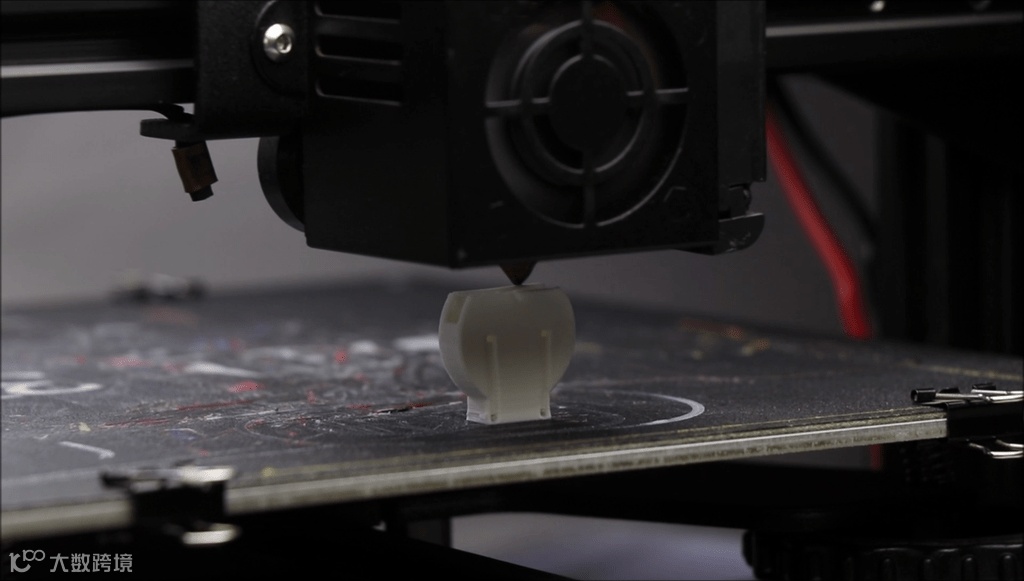

步骤2：3D打印

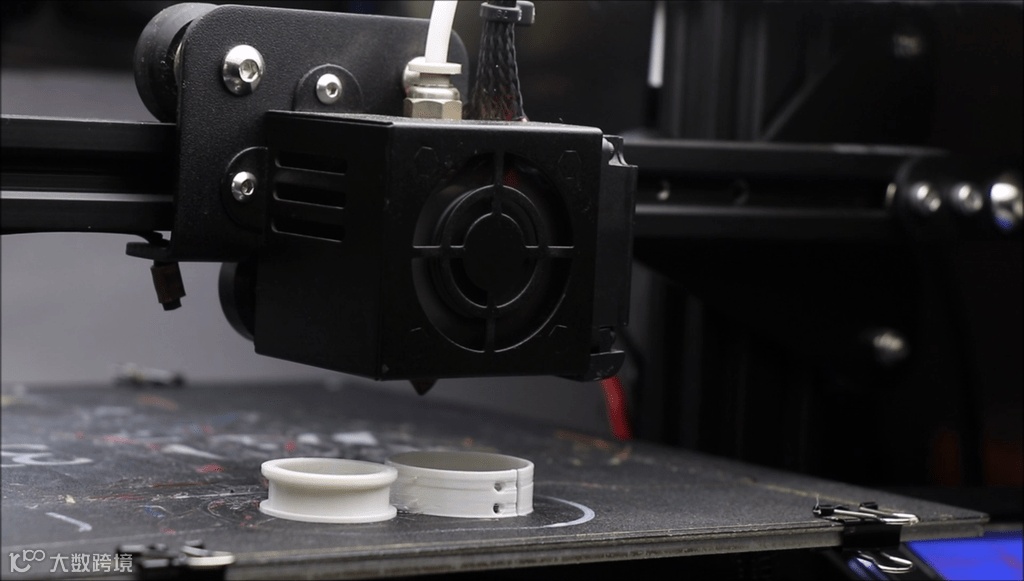

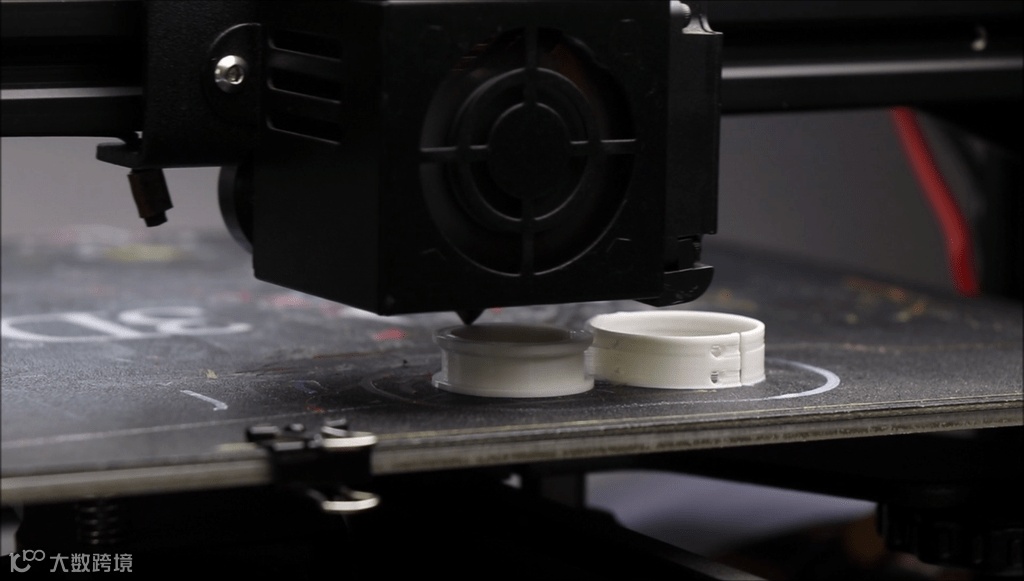

打印时间很短，因为模型不是很大，我用不到40分钟就把所有部件3D打印出来了，因为没有使用支撑，所以也不需要后处理。

可以参考上面的图片帮助你更好地理解！

步骤3：电路部分

这个电路非常简单，需要做的就是添加5个LED，并把所有东西并联起来。

GIF动图上显示了我用tinkercad电路做的电路模拟。

个人建议在这个项目中至少使用4个LED。

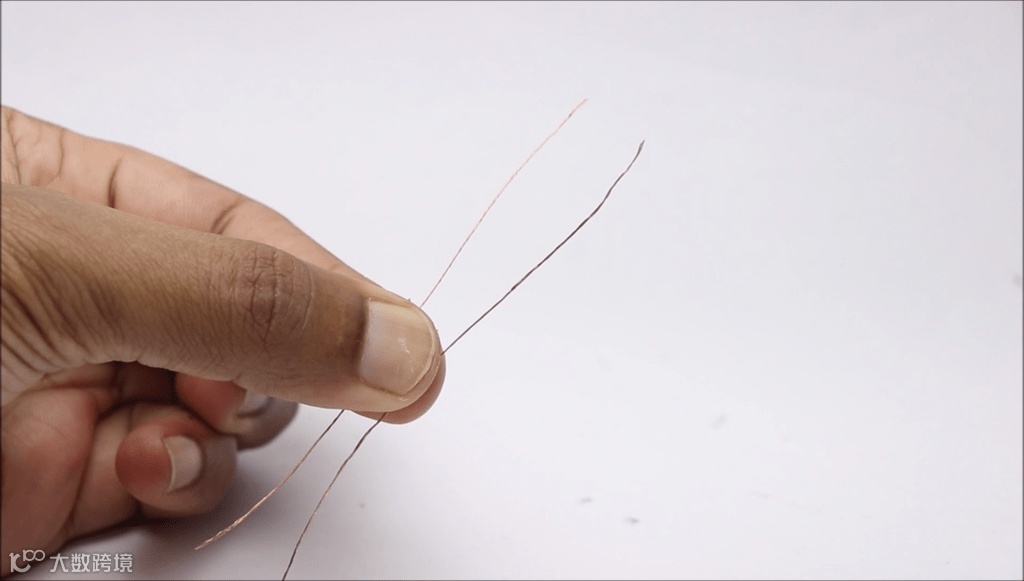

使用铜线束焊接LED，为了使焊接过程更容易，我使用了夹子。

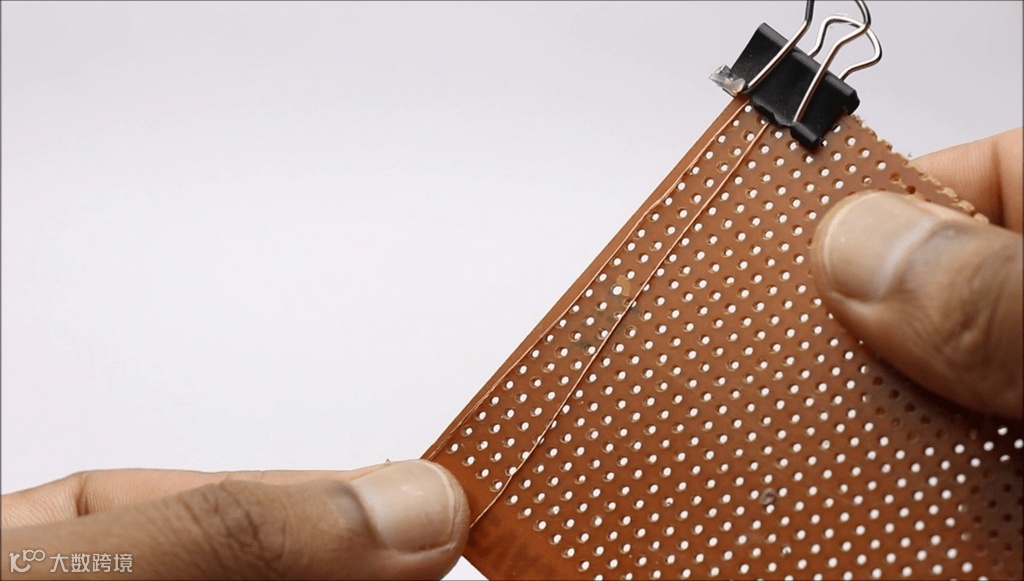

我先把一端焊接到PCB上，另一端也拉直，这样我们就有了并行的线路。

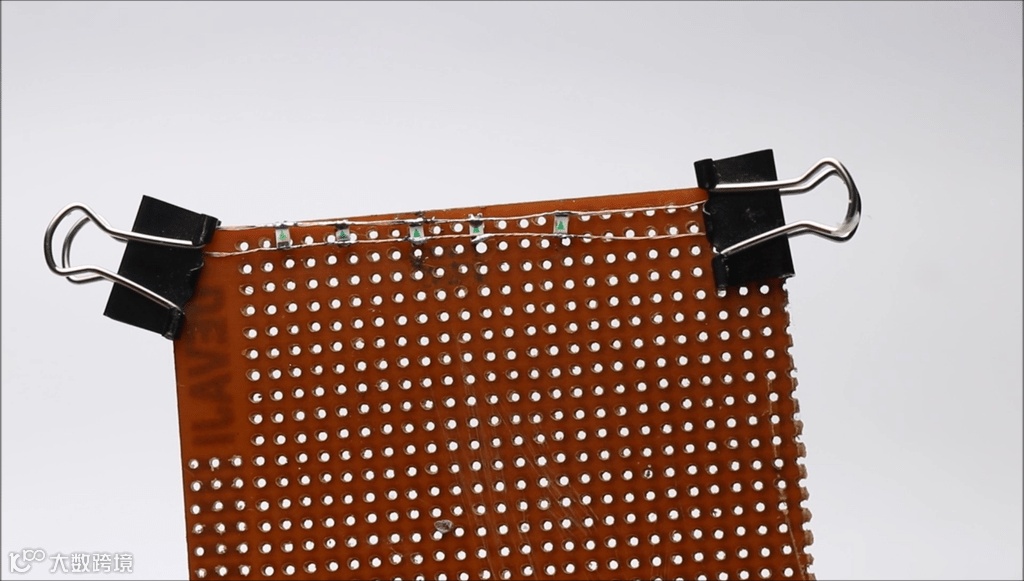

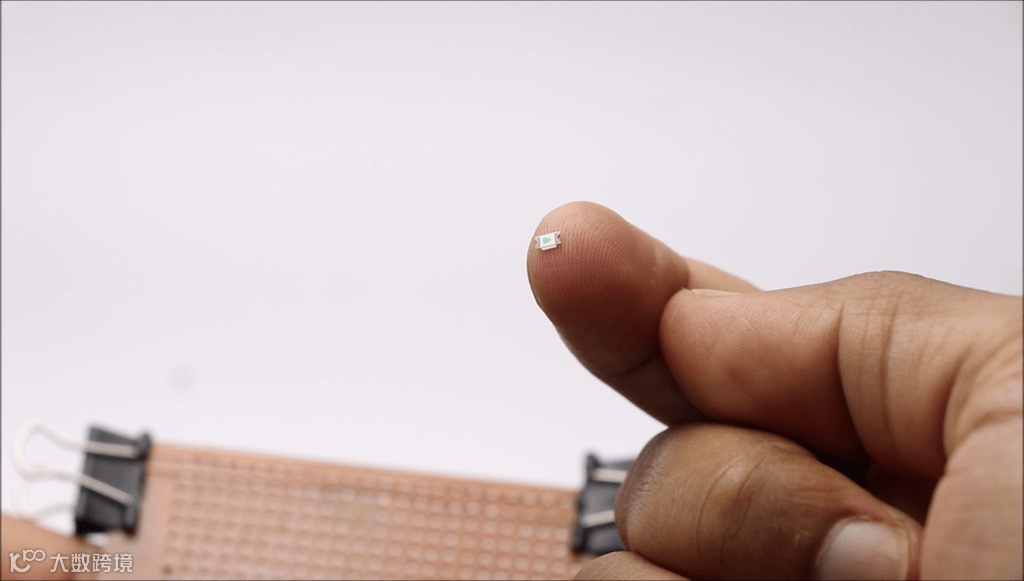

放置SMD LED并在这里焊接它们，确保焊接只在LED端和导线之间连接，不要在其他区域，因为一会儿我们要弯曲导线。

这部分会花费一些时间。

步骤4：电路测试

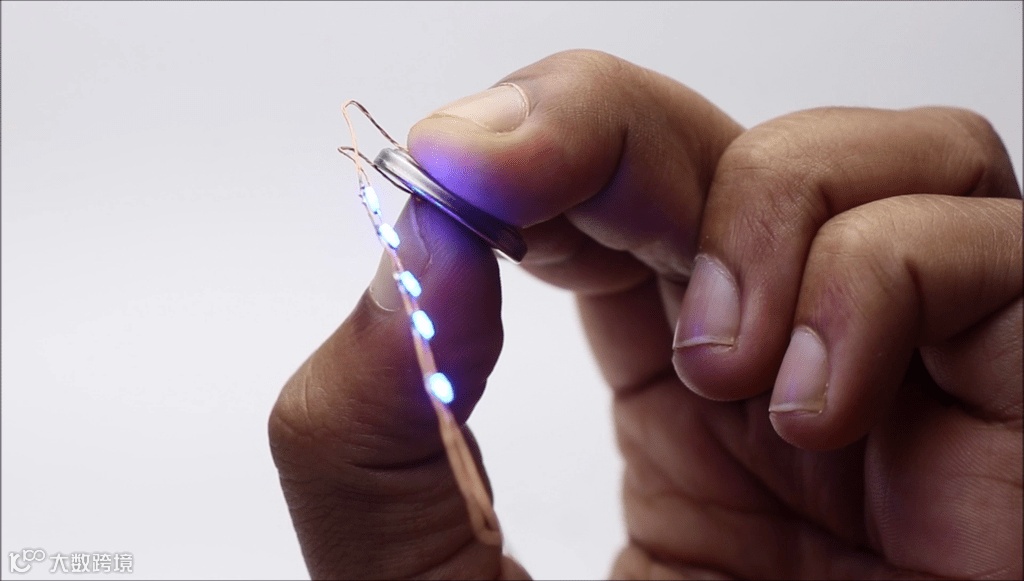

我已经将5个LED都焊接到了铜线上，为了检查是否所有的都能工作，我们需要先测试电路。

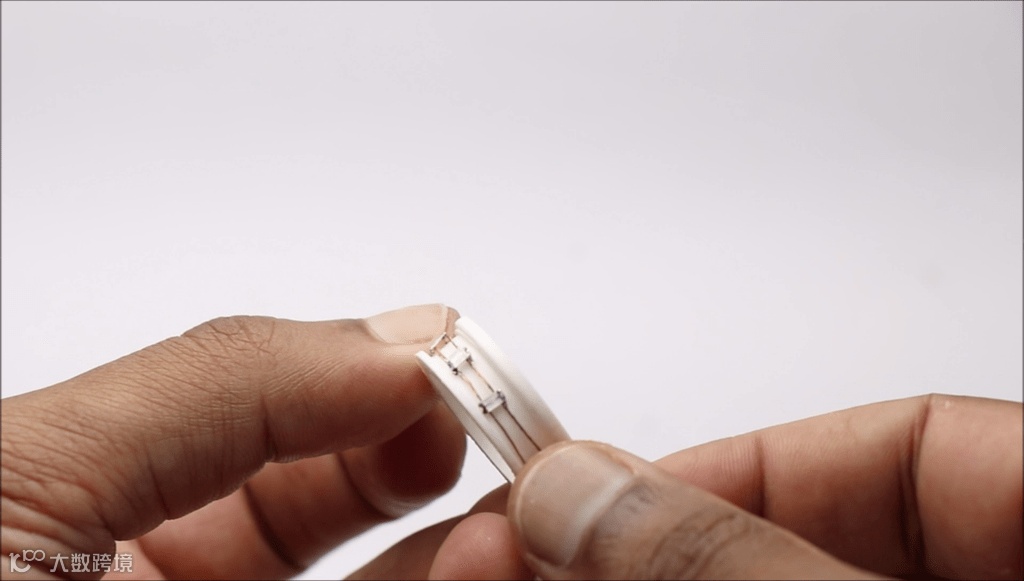

如果你焊接得好，LED就会正常工作，可以把它们放到指环的沟槽内。

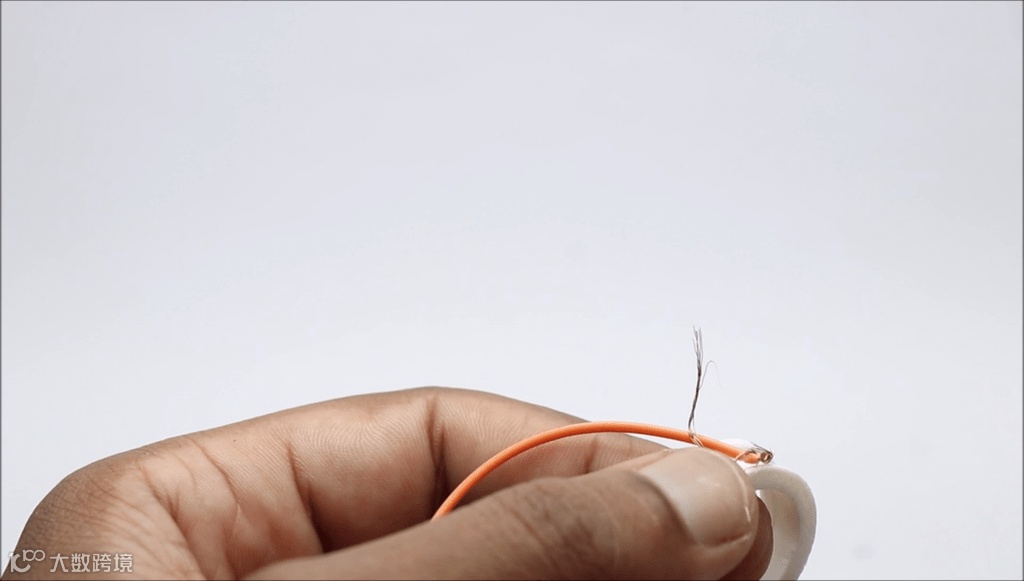

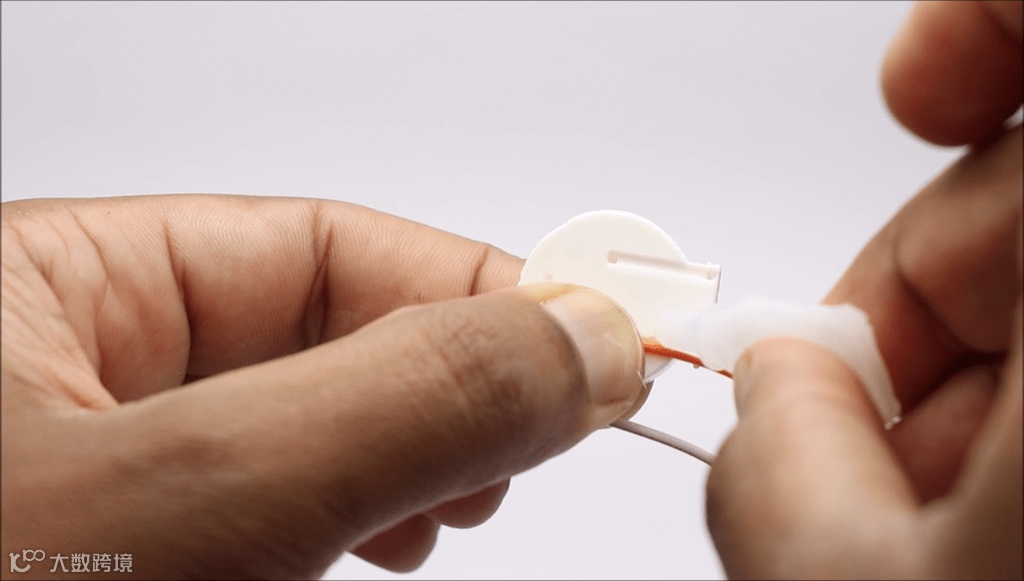

剪掉多余的导线，用热熔胶隔离开放端。用普通跳线延长导线，另一端会连接到电池座上。

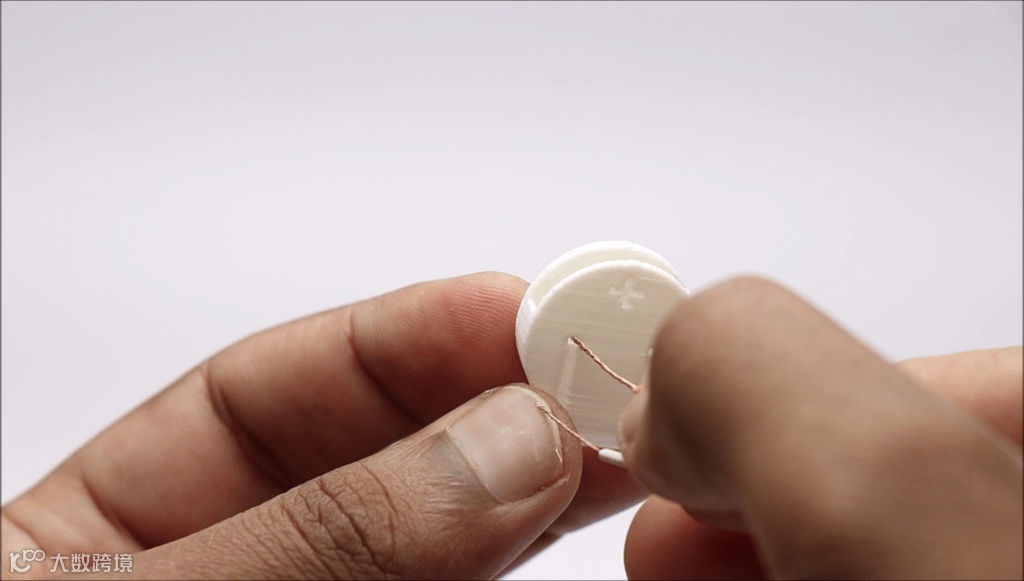

这边用了几滴强力胶把导线固定在了座上。

现在项目基本就快完成了，剩下的事情就是穿戴并测试。

步骤5：完成

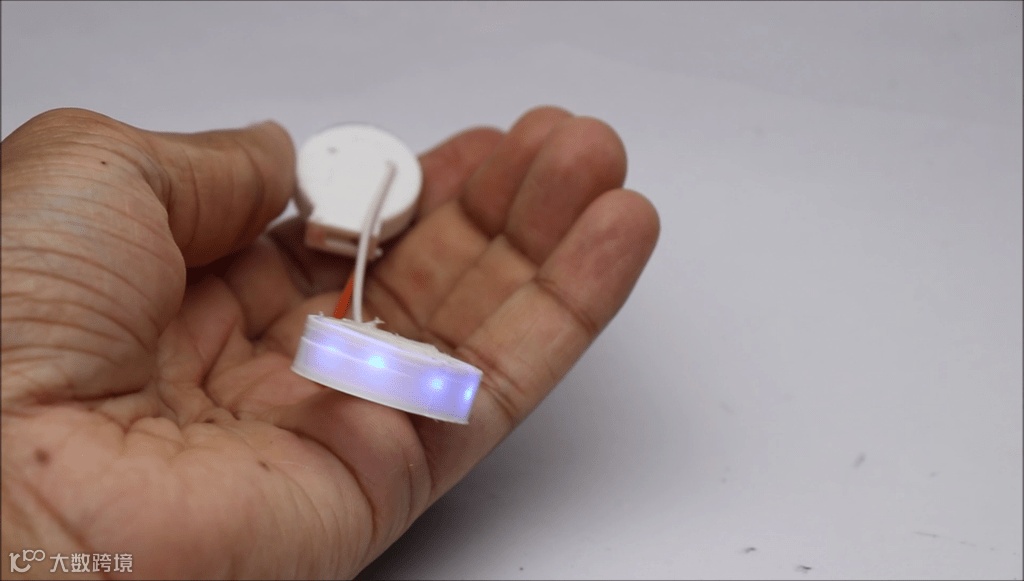

这部分我们所要做的就是戴上这个指环并插入电池。

你可以将其藏在手掌内部，或者直接留着，因为它非常轻，体积小，不会给你带来太多困扰，使用这个电池和座的一个优点是，如果电池没电了，你可以轻松插入一个新的，继续使用这个指环。

你也可以使用不同颜色的LED，红色LED也会给你一个酷炫的外观。

步骤6：视频

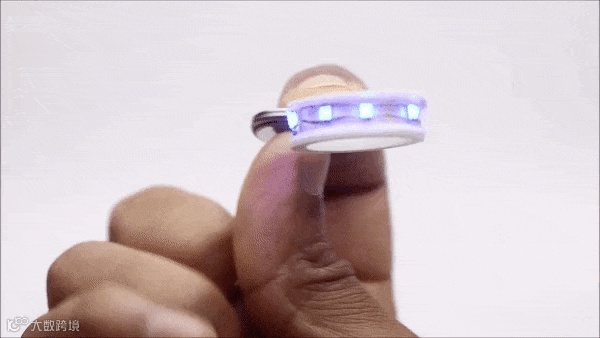

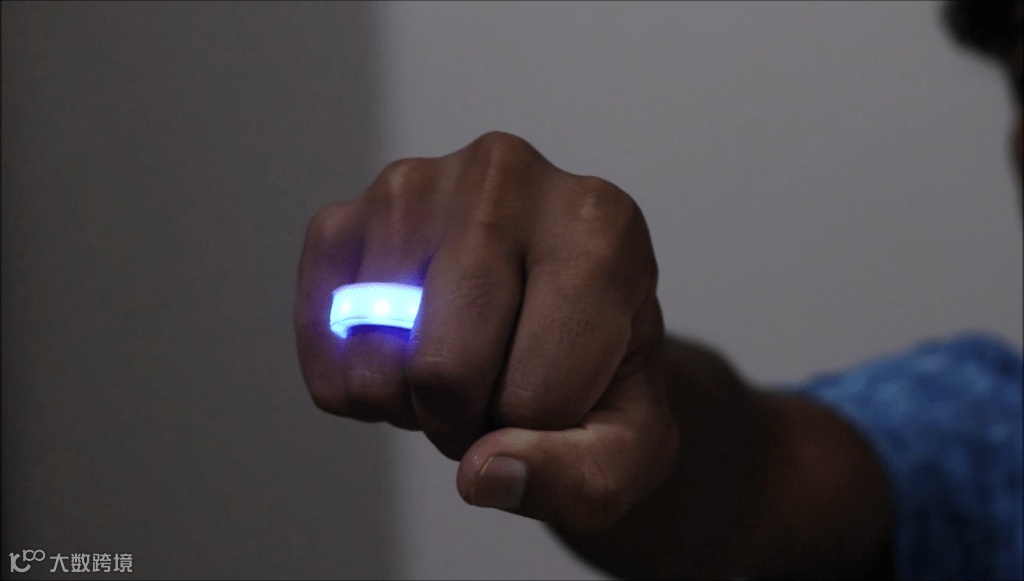

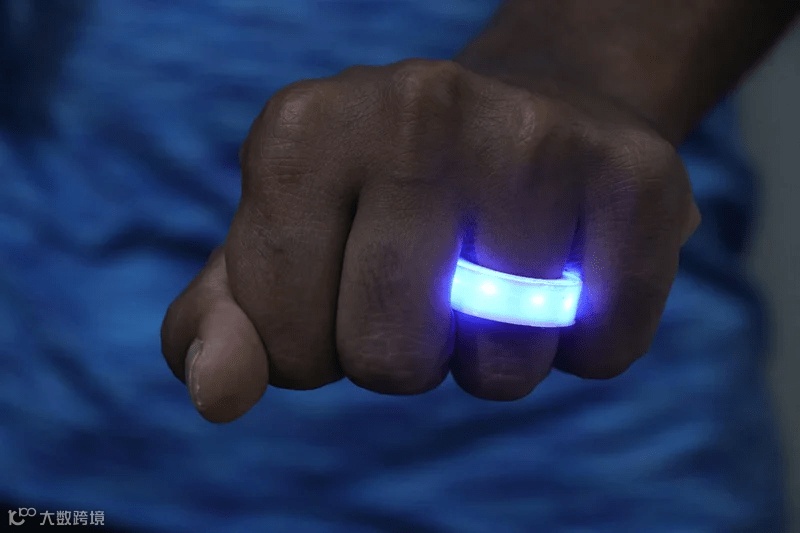

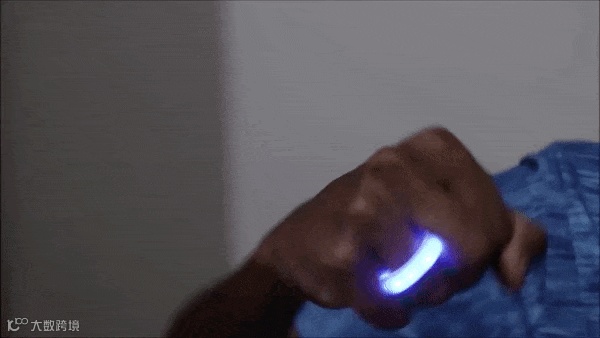

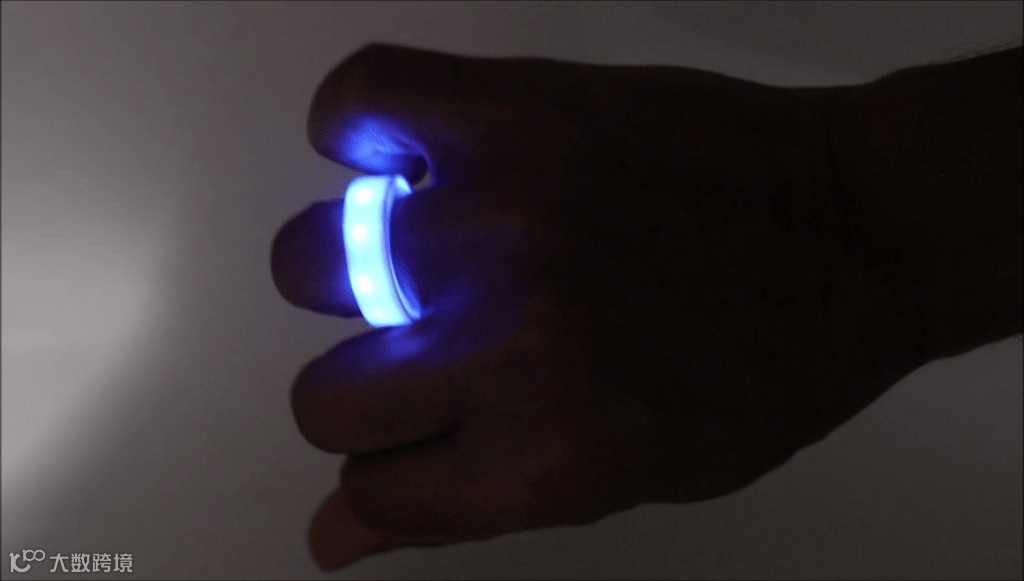

这个指环在手指上看起来绝对惊艳，最佳佩戴时间是在晚上，任何人都可以从很远的地方看到戴在手指上的指环。

假设你戴着这个去参加聚会，肯定吸睛！
