自制一个创客专属的无反相机

这周和大家分享一个教程，教大家自制一个无反相机。

用到的材料

• LilyGo T-Display S3 Pro带有GC0308相机选项（我们只需要相机PCB）
• 带M12安装和24p DVP接口的OV2640/OV3660/OV5640相机（最好是稍微长一点的FPC）

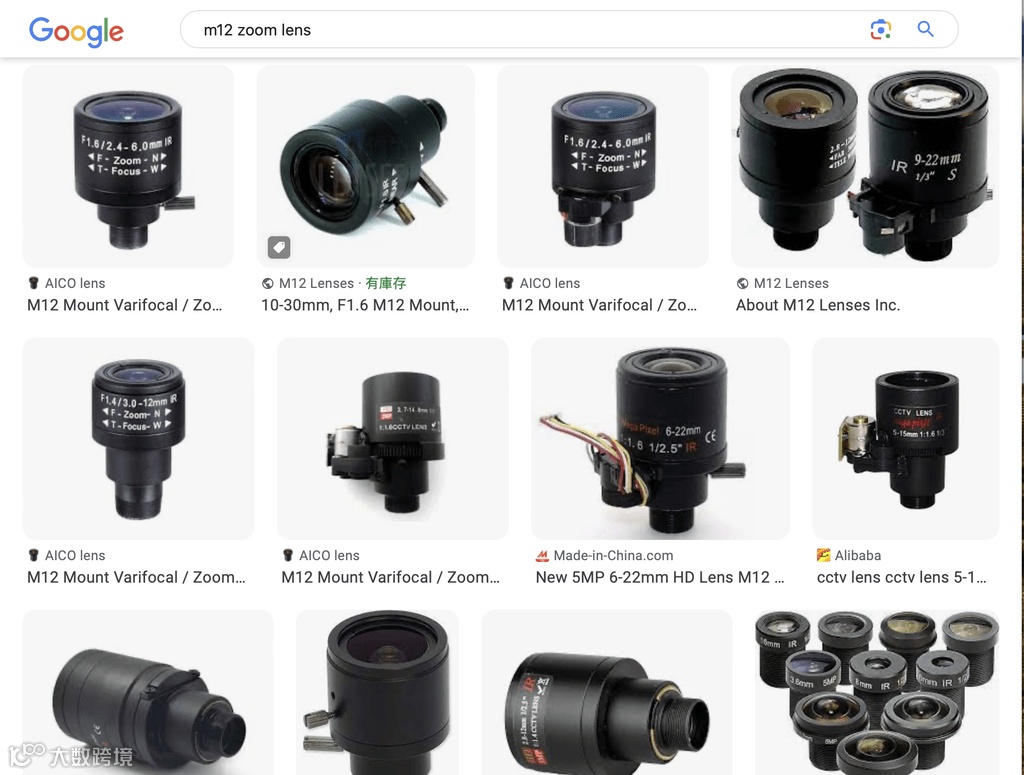

• M12变焦镜头
• 四个12毫米M2平头螺丝
• 小型相机三脚架

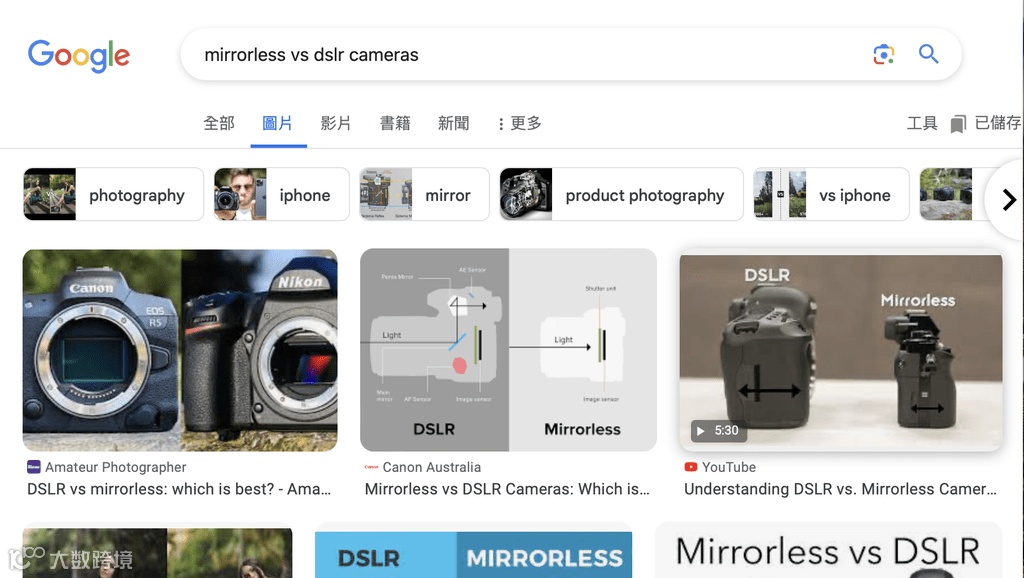

什么是无反相机？

单反我们都听过，什么是无反？

无反相机的全名是无反光镜可换镜头相机。

无反光镜相机是一种不使用传统单镜头反光（SLR）相机中的反光镜和光学取景器的相机。它通过电子取景器或直接在屏幕上显示图像来进行拍摄，这样可以使相机的体积更小，重量更轻。无反光镜相机通常使用更大的图像传感器，提供更高的图像质量和更好的低光性能。它们也能提供更快的连拍速度和自动对焦性能。无反光镜相机在专业摄影师和摄影爱好者中越来越受欢迎。

参考：

https://en.wikipedia.org/wiki/Digital_single-lens_reflex_camera

https://en.wikipedia.org/wiki/Mirrorless_camera

属于创客的无反相机

可换镜头相机是研究光学物理工作原理的好方法，尤其是使用全手动对焦镜头。

然而，无反相机的价格不适合作为学习材料。幸运的是，作为一个创客，我们可以为我们的研究制作一个！

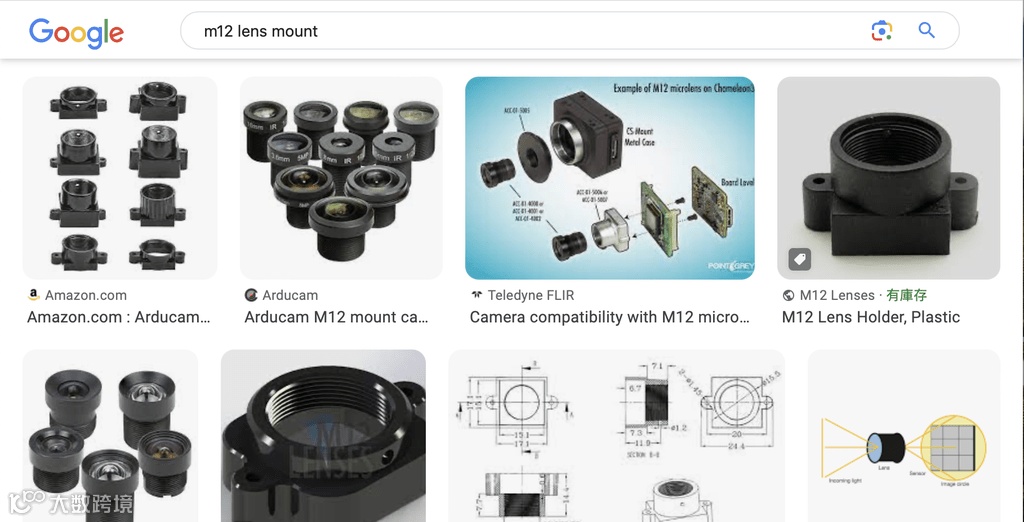

M12镜头安装

M12镜头接口是市场上最小的可变焦镜头接口系统。与此同时，制造商常用的图像传感器（OV2640/OV3660/OV5640）在市场上也有M12接口版本。基于这个巧合，我选择了M12镜头接口作为这个无反相机项目的接口。

开发设备

由于我们选择了M12镜头安装，我们需要选择一个类似大小的开发设备作为相机机身。开发设备应该有内置的相机支持和一个彩色显示屏以实时取景。LilyGo T-Display S3 Pro可以做到这一点。

由于我们选择了M12镜头接口，我们需要选择一个与相机机身大小相似的开发设备。该开发设备应具备内置相机支持和用于实时预览的彩色显示屏。LilyGo T-Display S3 Pro能够满足这一要求。

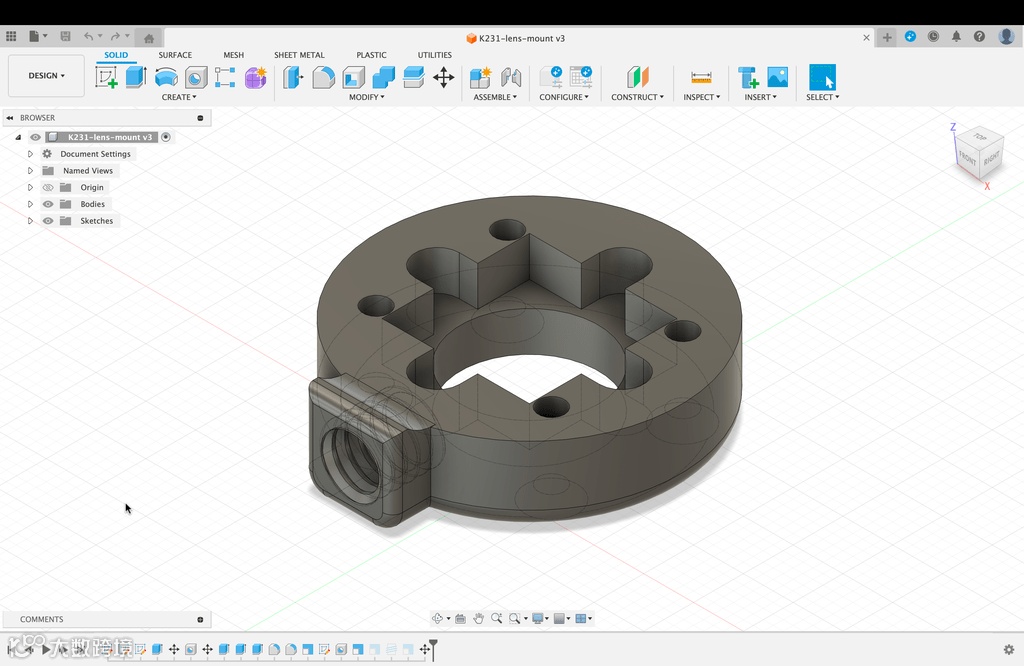

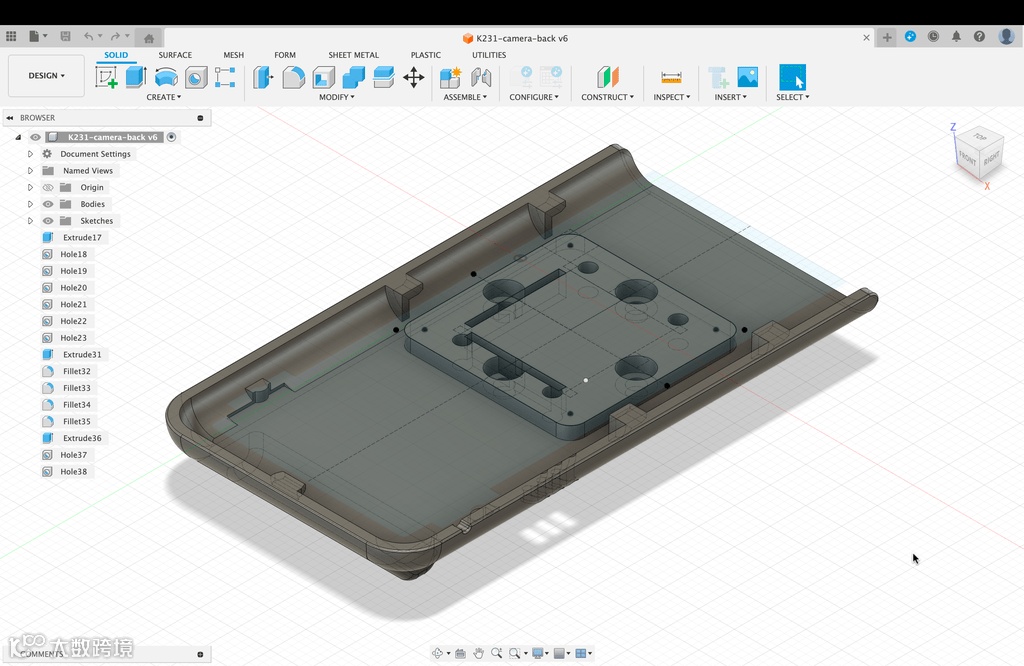

3D打印

T-Display S3 Pro已经有一个非常好的机身外壳。但我们仍然需要一些修改才能安装M12镜头。

可以到thingiverse下载打印3D模型：

https://www.thingiverse.com/thing:6464712

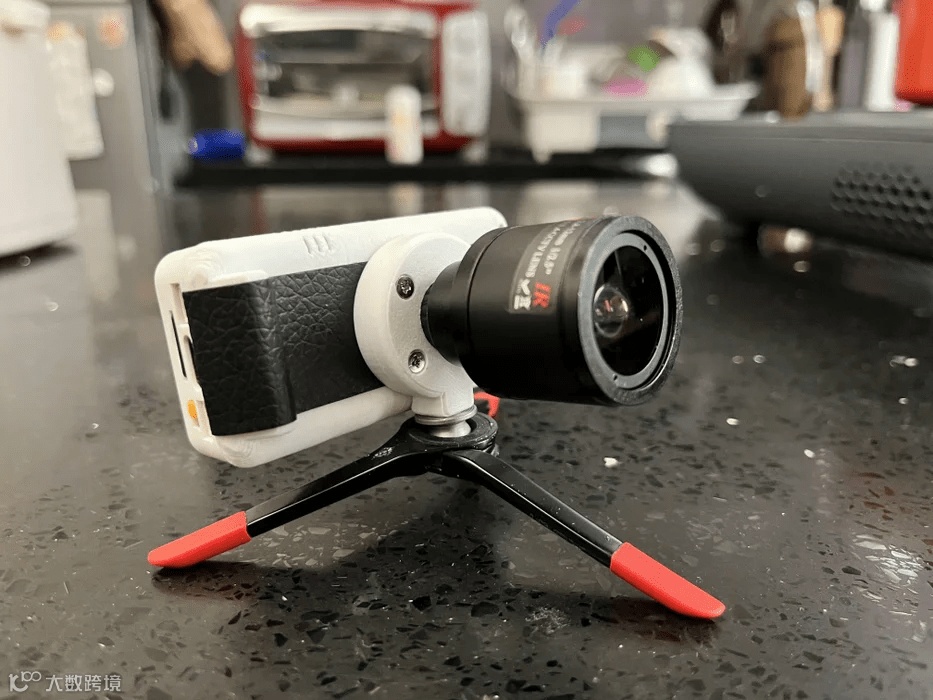

组装

按照视频步骤进行组装，并注意以下事项：

• 皮贴装饰是可选的，你也可以用不同的材料进行装饰

• 相机传感器可以根据你购买的传感器版本安装在两个不同的角度上

• 固定相机传感器的螺丝是可选的，取决于购买传感器时是否提供

• 强烈推荐使用三脚架来保持手动对焦的稳定性，任何小型相机三脚架都可以

示例相机程序

请按照LilyGo Github页面安装所需的软件：https://github.com/Xinyuan-LilyGO/T-Display-S3-Pro

然后这里有一个测试用的示例相机程序：https://github.com/moononournation/T-Display-S3-Pro/tree/main/digital-camera

示例照片

以上是一些供参考的示例照片。

如果按下按钮（GPIO 12），示例程序将拍照。照片将存储到SD卡中的/DCIM/100ESPDC文件夹中。

更新升级

由于这款相机是为创客设计的，它将具有无限的可能性。每个人都可以修改自己的版本，而且所有版本可能都会开源，因此它可以快速演进。

其中一个需要大幅增强的是软件，比如：

• 使用NTP和RTC记录照片拍摄时间
• 存储照片缩略图
• 回放功能
• 手动对焦辅助功能，例如放大中心部分以帮助更精确的对焦
• 使用特定的传感器，还可以启用自动聚焦
• OSD用于显示相机状态，例如电池电量，内存状态，剩余存储空间，日期时间，传感器配置等...

由于创客可以插入更多模块来增强这款相机，所以它还可能可以：

• 使用GPS模块将位置数据存储到照片文件中
• 使用9轴模块存储照片拍摄的角度和动作
• 在拍照时使用气象传感器存储温度、湿度、压力甚至空气质量等...

由于它可以连接WiFi，它还可以：

• 远程控制拍照
• 连接一些舵机以倾斜角度
• 甚至成为一个远程机器人...

如果你对AI感兴趣，它还可以：

• 通过语音识别说出拍照命令
• 通过检测到人物自动拍照
• 自动对焦人脸
• 人脸识别并在照片中标记...

有兴趣的小伙伴赶紧动手玩起来吧。
