树莓派 500详细测评：到底升级了啥？

综合评测结论

树莓派 500是对树莓派 400的一次出色的升级，散热性能非常出色，而且可以轻松将它超频至3 GHz。

优点

• 出色的散热性能
• 便捷的外形设计
• 速度快，而且还能更快（超频）！

缺点

• GPIO访问不便
• 缺乏NVMe存储
• 没有摄像头或触摸显示器接口

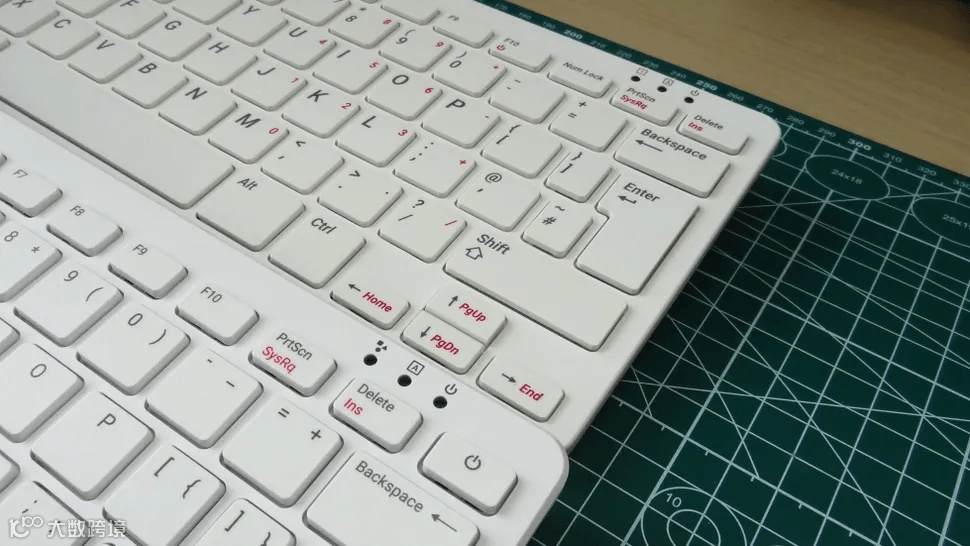

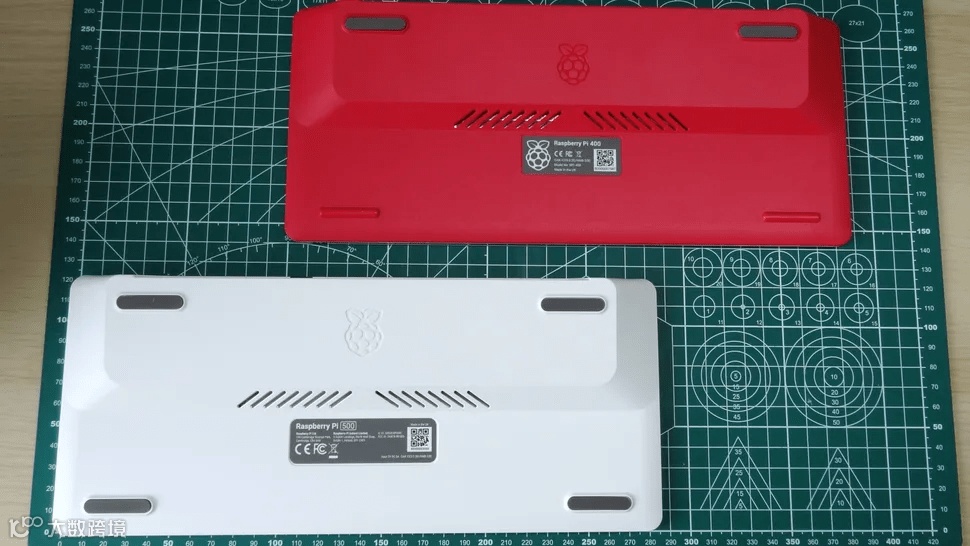

树莓派 500 vs 树莓派 400

树莓派 500的设计

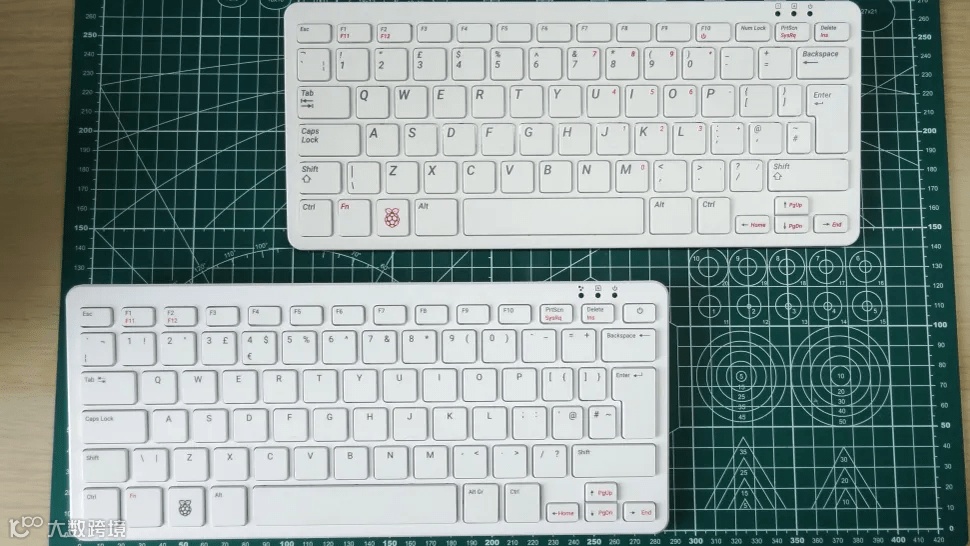

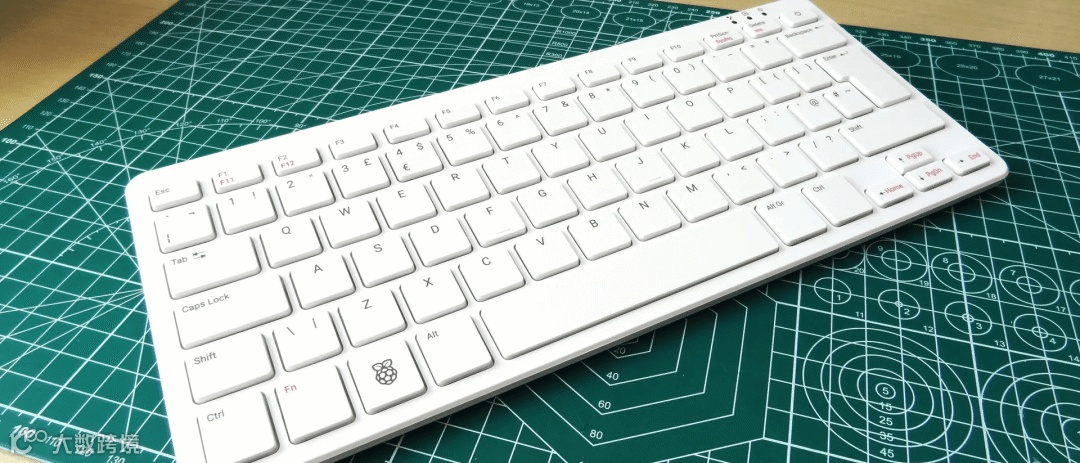

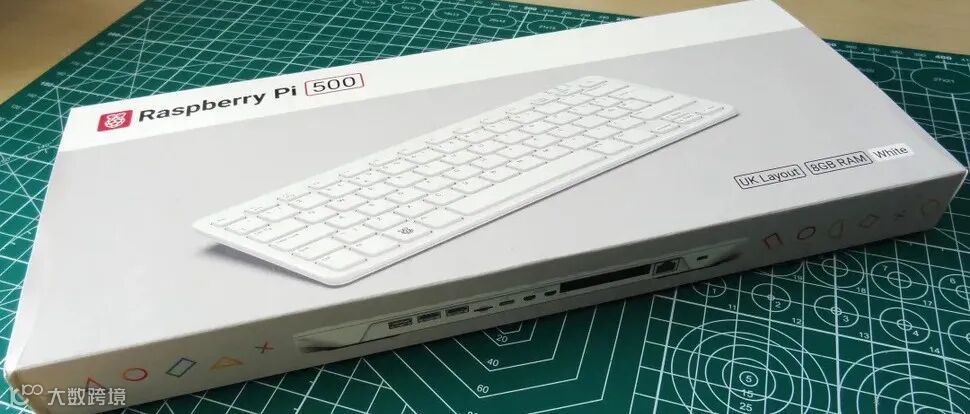

"这不就是个键盘吗？"这是我在2020年突然收到树莓派 400时的想法。没错，400看起来确实像官方的树莓派键盘，但虽然树莓派 500保留了非常相似的外形，它的配色方案却改用了全白色，而不是400使用的树莓红和白色搭配。

树莓派 500本质上是一个内置树莓派 5的键盘。就像树莓派 400一样，这是一个定制的Pi 500 PCB，而不是载板上的Compute Module 5。

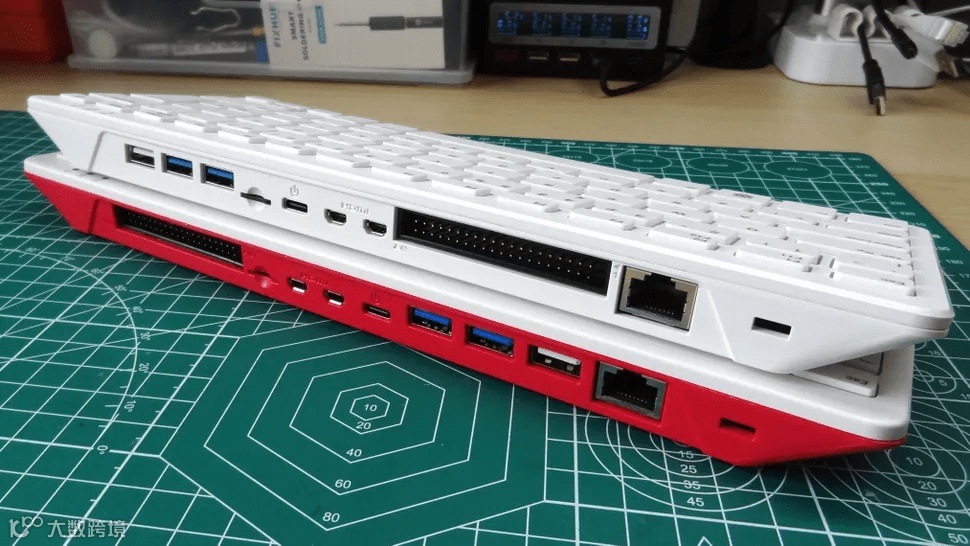

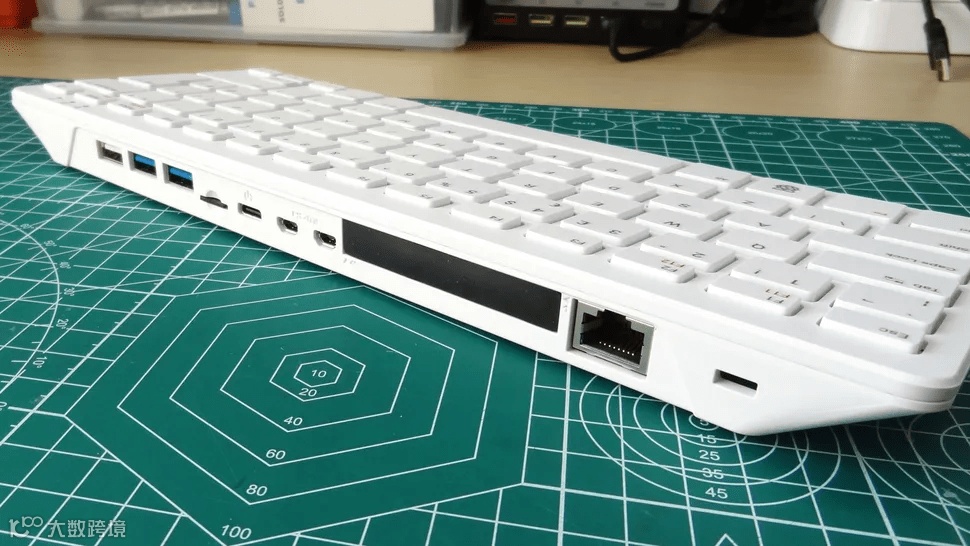

所有接口都位于机箱背面。

我们有一个USB 2.0口，用于连接鼠标；两个USB 3.0口；一个micro SD卡插槽（与树莓派 5相同）；USB Type-C电源输入；双4K micro HDMI口和GPIO接口；以及一个千兆以太网口。最后还有一个肯辛顿锁孔，可以将Pi 500固定在桌面上。

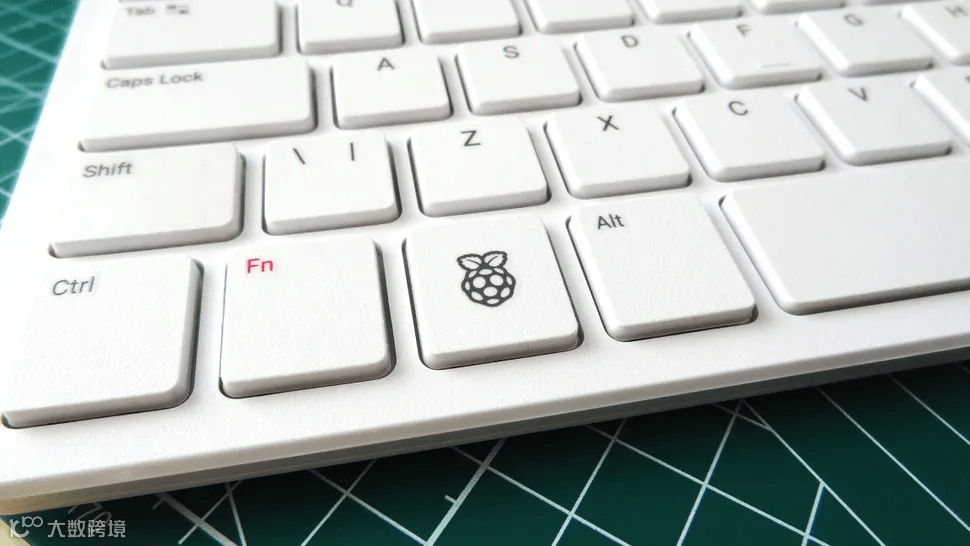

键盘的质量不错。虽然不是最顶级的机械键盘，但这种薄膜巧克力键反应灵敏，即使在快速打字时也表现良好。

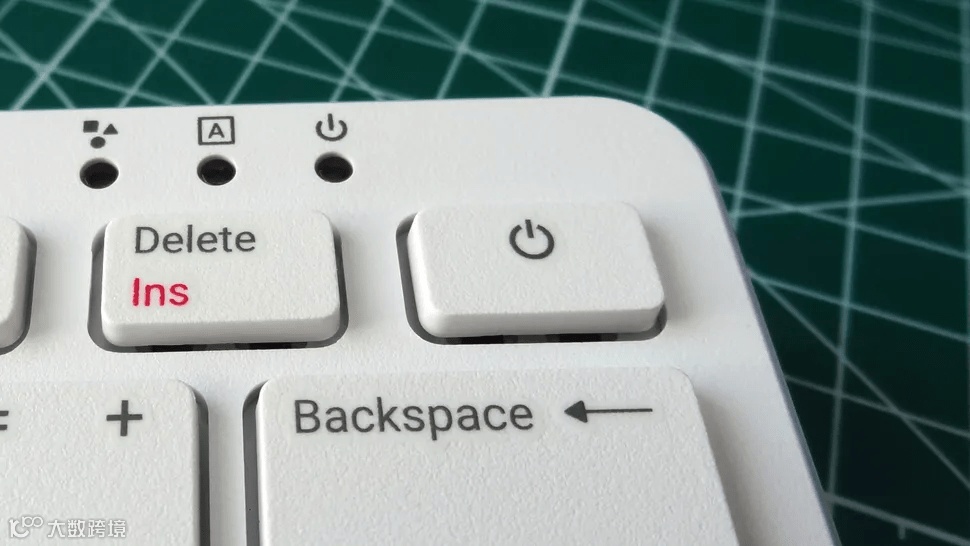

右上角甚至还有一个电源按钮！不过别担心，需要长按才能触发关机。

拆解树莓派 500

与树莓派 400一样，Pi 500由一系列卡扣固定，相对容易拆开，只需要耐心一点，使用塑料撬棒，小心地用吹风机或焊台产生一些热量就可以了。

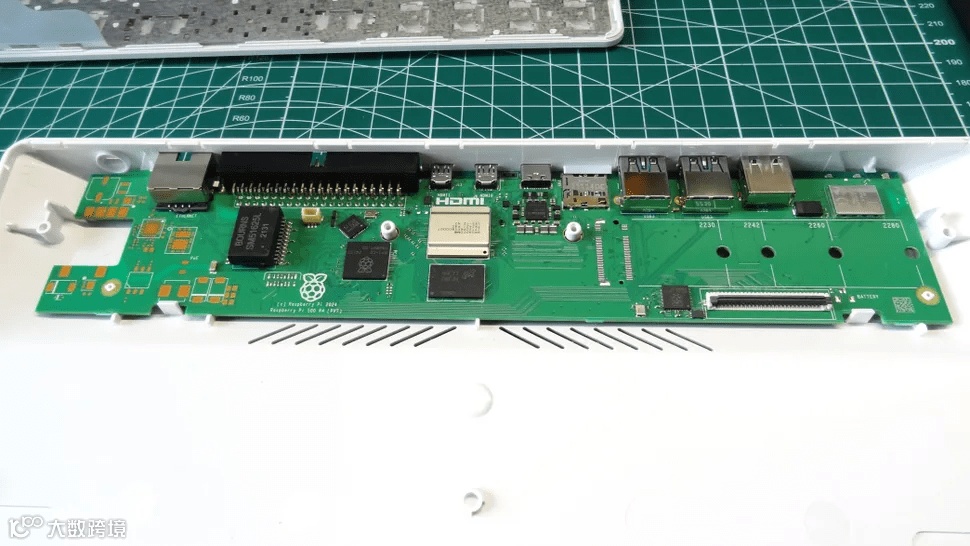

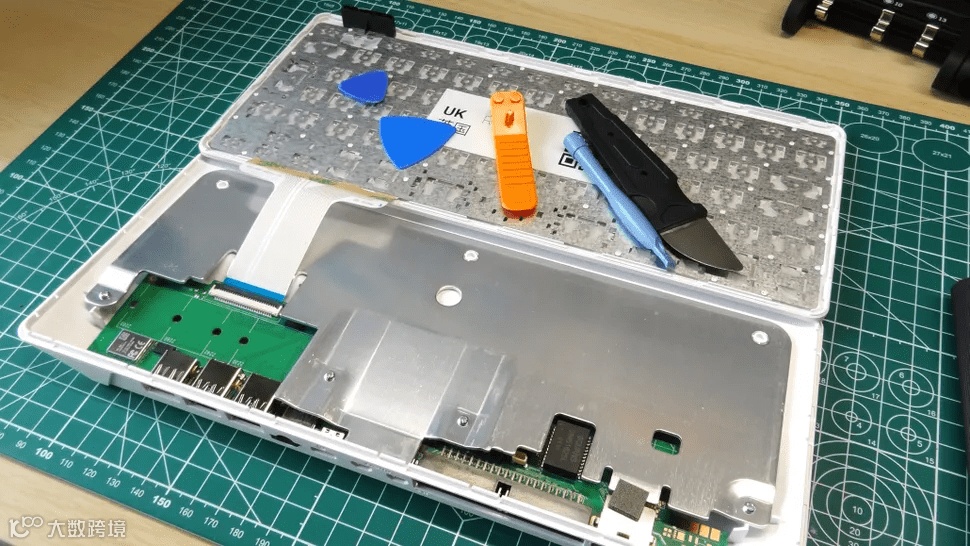

打开后，可以看到一大块铝板覆盖整个PCB并包裹着键盘。这与Pi 400相同，也解释了为什么树莓派 500的散热性能如此出色。移除铝板有点棘手，四个螺丝很容易取下，但将铝制散热器固定在SoC上的导热垫粘得很牢固，花了一点功夫才搞定。重新组装时，要确保散热器与导热垫接触，否则芯片将无法散热。

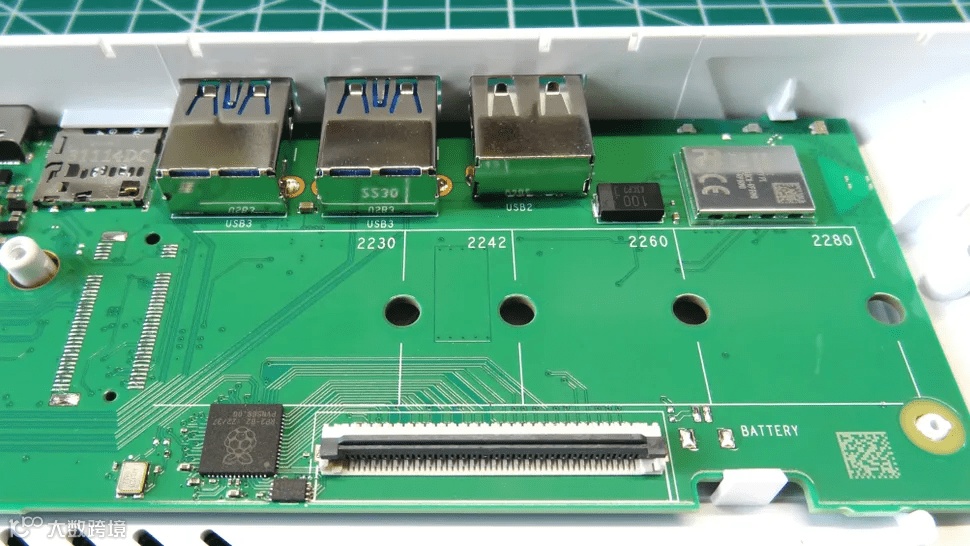

PCB与Pi 400非常相似（这是贯穿本评测的一个主题），但GPIO和USB端口的位置互换了。环顾板子，很难忽视有一个大的M.2的空间。这个空间可以容纳最大2280尺寸的NVMe SSD，甚至是AI加速器，但有一个问题——没有连接器。我向树莓派首席技术官Gordon Hollingworth询问了这个问题，他的回答是，这是功能和性能与成本/能力权衡的结果（简单说就是为了节省成本）。但他还说，树莓派 500"是一个很好的产品，瞄准了与树莓派 400相同的市场。"

不使用NVMe SSD的另一个因素是，打开外壳比较困难，塑料很容易破裂，从而会让你的树莓派 500外观受损。

我还在键盘FFC连接器旁边发现了一个RP2-B2芯片。RP2就是RP2040，B2步进是最新的。考虑到它靠近键盘FFC，它充当键盘控制器。

最后，PCB的一大部分是看不到表面贴装元件的。我发现了一个表面贴装电容的位置，但除此之外就是PoE（以太网供电）了。这是另一个没有包含的功能，原因与省略M.2 PCIe支持相同。

你也会注意到，缺少了官方Touch Display 2或众多树莓派摄像头的连接器。Pi 400和500都没有这些连接器，但我们可以把USB摄像头和两个HDMI显示器连接到Pi 500。

树莓派 500的散热和功耗性能

在散热性能方面，延续Pi 400的设计是明智之选。Pi 400在键盘下方有一大块金属，充当散热器。Pi 500似乎采用了相同的设计，因为即使超频到3 GHz，其被动散热性能也非常出色!

我进行了常规的测试流程。开机后，等待一分钟才开始benchmark测试脚本，脚本将所有CPU温度和速度记录到CSV文件中。

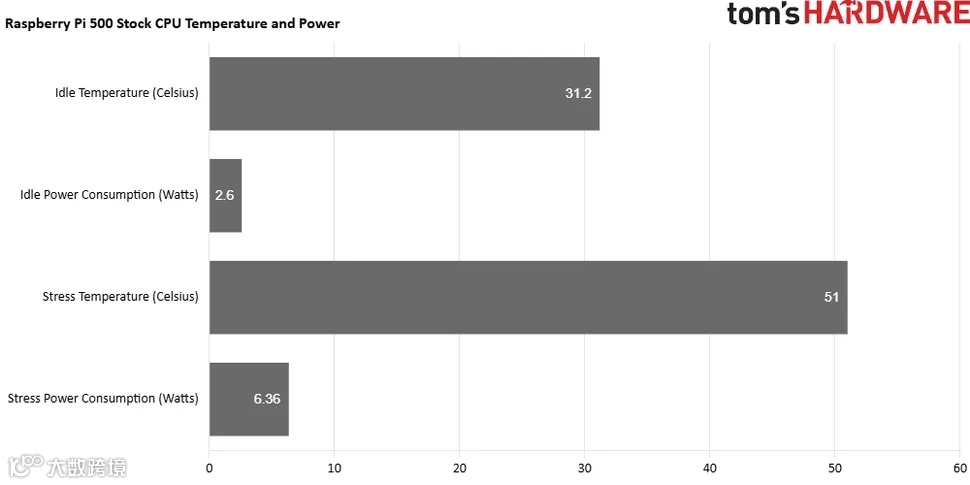

首先进行标准频率测试。在空闲状态下，系统以1.5 GHz的频率运行，温度为31.2摄氏度。尽管只采用被动散热，Pi 500在五分钟全负载压力测试下仍保持低温。相比之下，树莓派 5在空闲状态下的温度为39.5°C（使用Active Cooler散热器进行被动散热）。Pi 500温度更低，功耗仅为2.6瓦，相当节能！

在五分钟的压力测试期间，四个核心全部以2.4 GHz的最高速度运行，这使得SoC温度达到51°C，比树莓派 5的59.3°C低了8.3°C。在压力测试下，功耗达到6.36瓦，但这不需要担心。

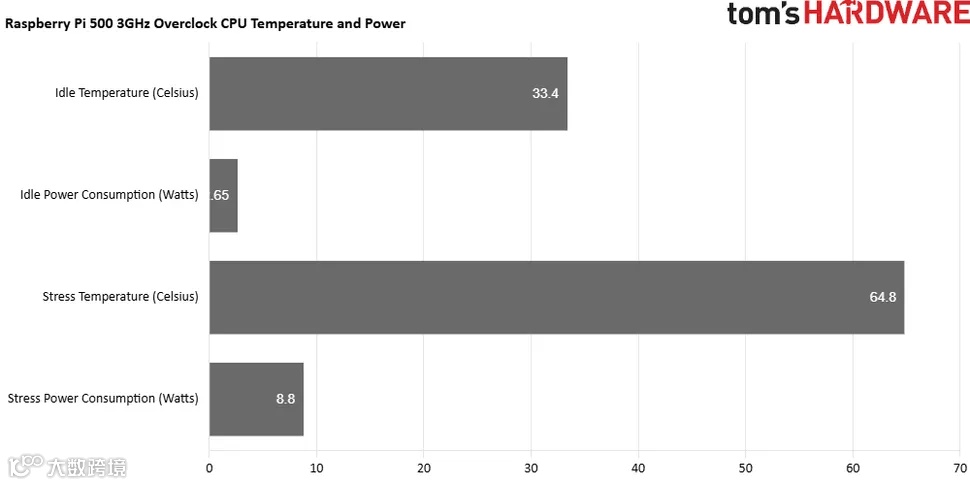

这一成功让我非常激动，于是我将树莓派 500超频到3 GHz，结果它表现出色！空闲状态下温度为33.4°C，由于CPU仍以1.5 GHz运行，功耗仅为2.65瓦。运行压力测试时，CPU频率达到3 GHz，温度升至64.8°C，远低于82°C的热降频点。当然，功耗也随之上升到8.8瓦，但仍远低于官方树莓派 5电源适配器25瓦的供电能力。

树莓派 500的散热性能延续了Pi 400的优良传统，证明了通过良好的被动散热设计，即使是强大如BCM2712的芯片也能被“驯服”。

树莓派 500可以超频吗？

当然可以！我成功地将Raspberry Pi 500稳定超频到3GHz。为了保持系统稳定，确实需要调整一下电压，但一旦找到了最佳参数，系统就运行得非常稳定，性能表现也相当出色。正如前面提到的，将Pi 500超频到3 GHz，在压力测试下它运行流畅如丝，而且令人惊讶的是，温度依然保持在较低水平。我认为这次超频非常成功。

Micro SD卡性能

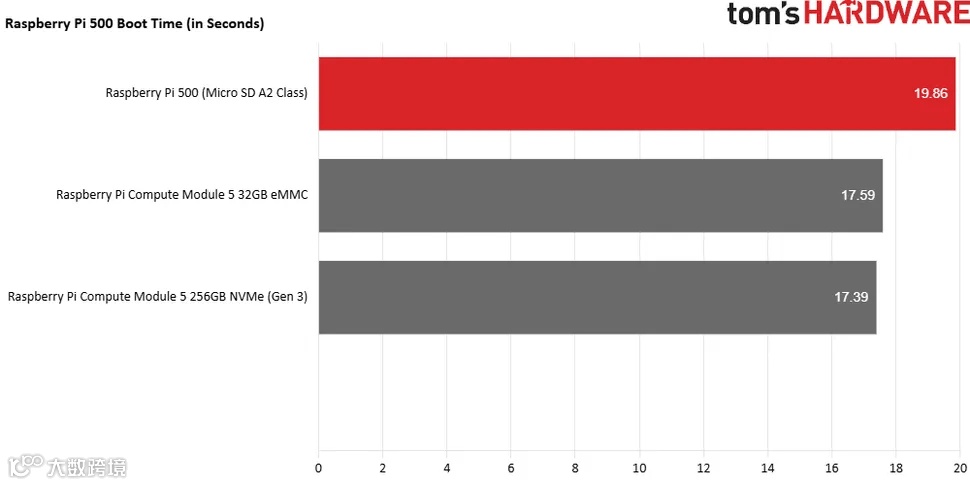

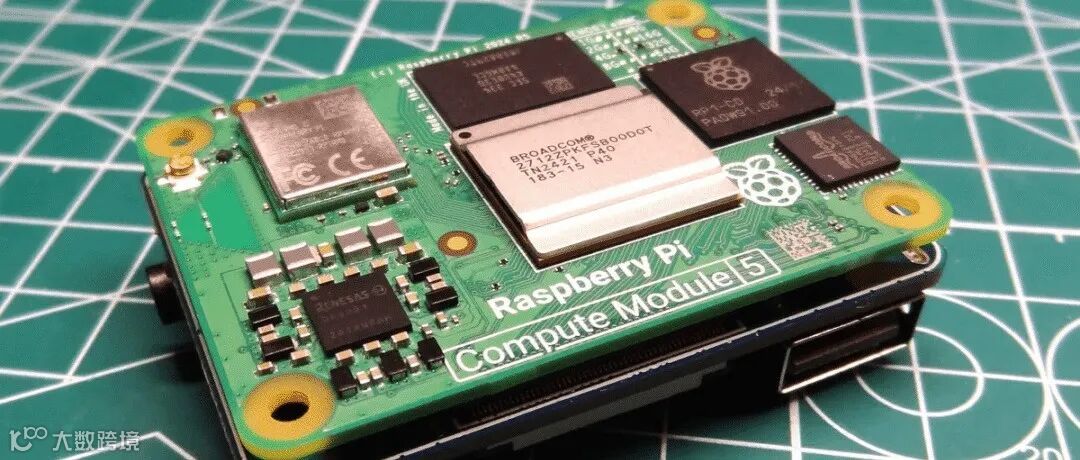

启动时间令人印象深刻，只需19.86秒，这与我们在树莓派 5上测试的其他树莓派品牌A2级micro SD卡的表现一致。无论是micro SD卡、Compute Module 5上的eMMC还是NVMe SSD，Pi的启动时间都相对固定。我们看到最大的差异在于读写性能，遗憾的是，micro SD卡是运行树莓派最慢的存储方式。我将树莓派 500的性能与最近发布的树莓派 CM 5进行了对比，后者同时提供eMMC和NVMe存储选项。

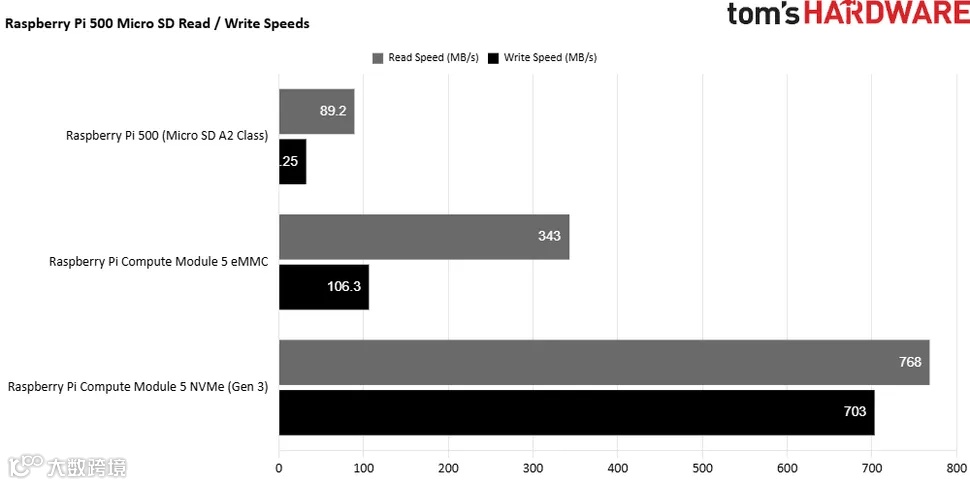

使用dd命令将整个32GB micro SD卡的内容读取到/dev/null，记录到树莓派 500的读取速度达到89.2 MB/s，这并不算慢，但比起Gen 3速度的NVMe（768 MB/s）还是慢了很多。使用树莓派诊断工具（操作系统的一部分）测试顺序写入速度，A2级micro SD卡达到32.25 MB/s。作为对比，NVMe Gen 3可以达到703MB/s。

那么这是否意味着在树莓派 500上运行树莓派 OS是一种糟糕的体验？完全不是，我们只是更希望能有一个更快的存储选项。品牌A2级卡的表现非常出色，树莓派 OS运行流畅，反应迅速。老实说，完全可以愉快地使用这样配置的树莓派 500，但在内心深处，我们确实还是希望在机器内部能有一些额外的改进。

GPIO使用

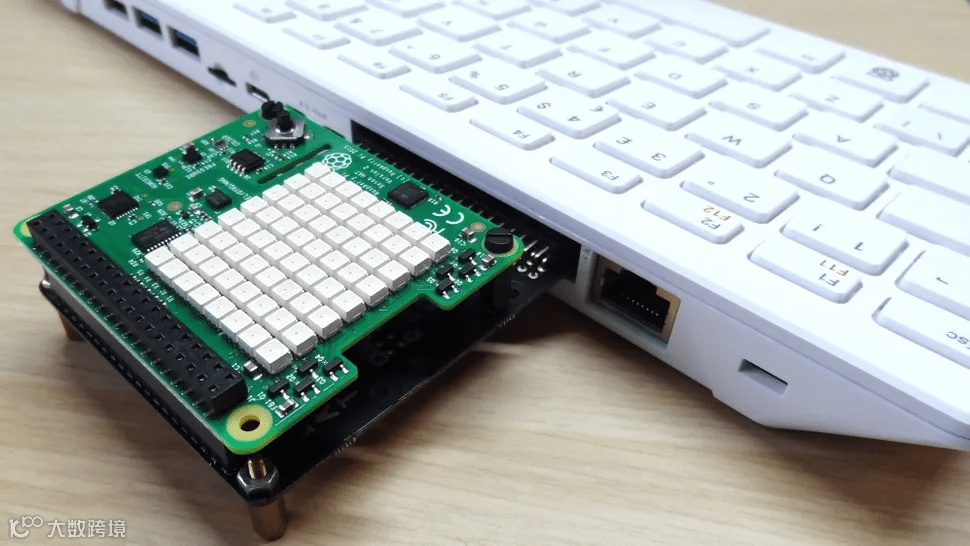

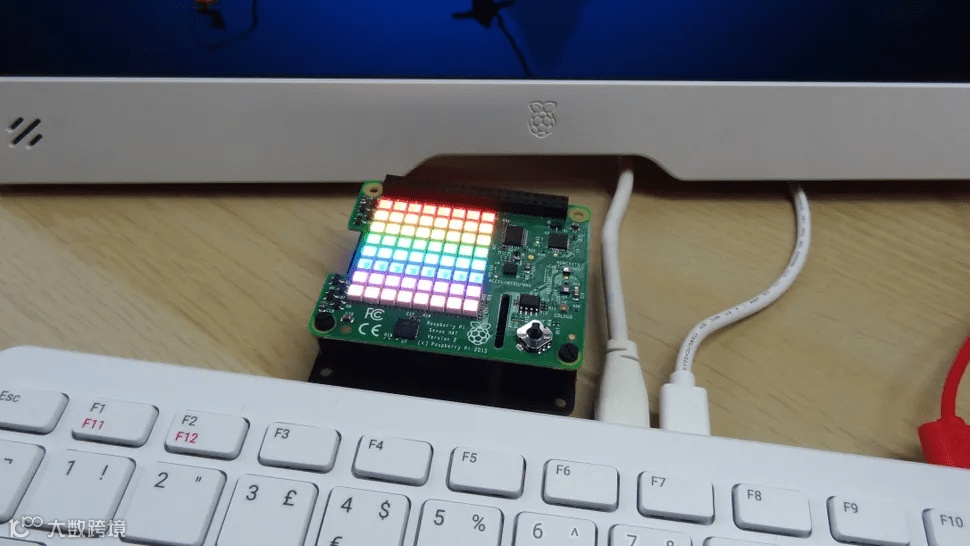

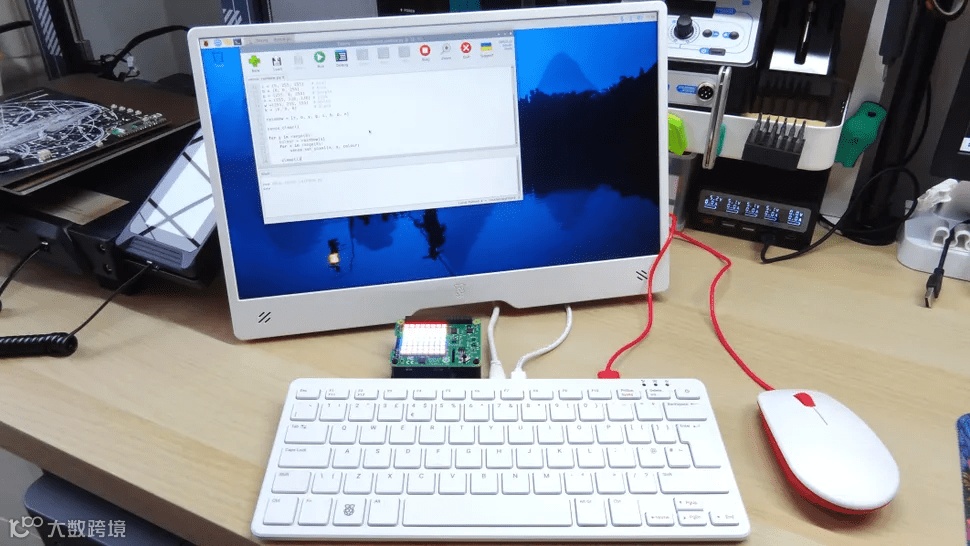

就像树莓派 400一样，Pi 500需要一个扩展板才能访问GPIO接口。幸运的是，引脚排列保持不变，所以你可以继续使用旧的扩展板。GPIO接口原本被一个橡胶塞覆盖，用镊子可以轻松取下。本质上，你将获得与树莓派 5相同的GPIO引脚，而且由于Python软件安装方式的变化（PEP668）以及树莓派决定使用RP1"南桥"来处理GPIO，你将获得相同的使用体验。只需要使用上述扩展板正确地引出这些引脚，就可以与HAT（硬件附加模块）一起使用了。

使用场景

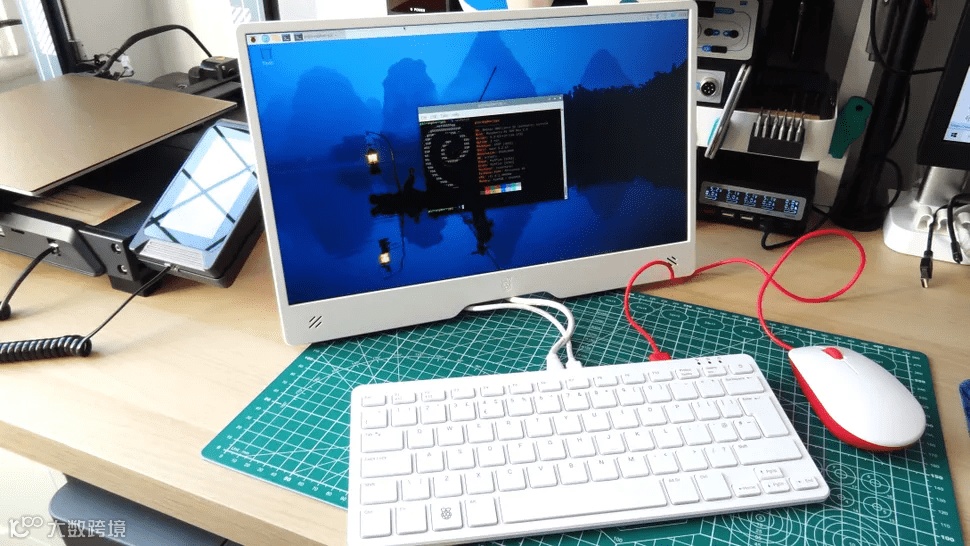

就像树莓派 400一样，Pi 500的定位是21世纪版的1980年代家用电脑。你只需插上这个键盘，连接到显示器，就可以开始工作了。不过，树莓派 500比Pi 400拥有更强大的处理能力，这意味着它可以成为一台实用的桌面电脑，特别适合那些不需要RTX 4090显卡或高耗能CPU的小伙伴。

结论

我很喜欢树莓派 500。它是一台性能强大的机器，包装在一个好看的外壳中。很适合作为礼物送给他人，或者作为孩子的第一台电脑的套件。
