基本数据类型
在编写程序时，变量的格式必须与指令的数据类型相匹配。S7-1500 PLC的数据类型主要分为基本数据类型、复合数据类型、参数类型、系统数据类型和硬件数据类型。

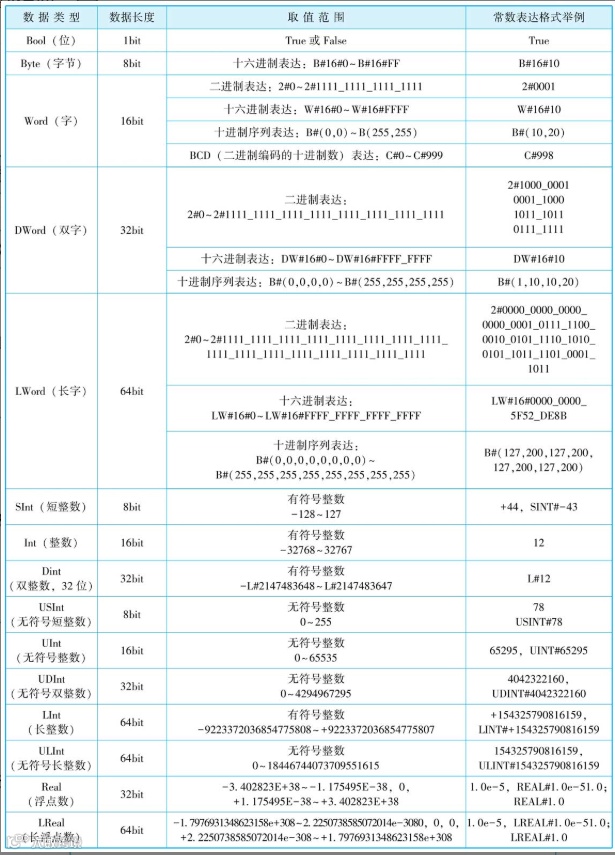

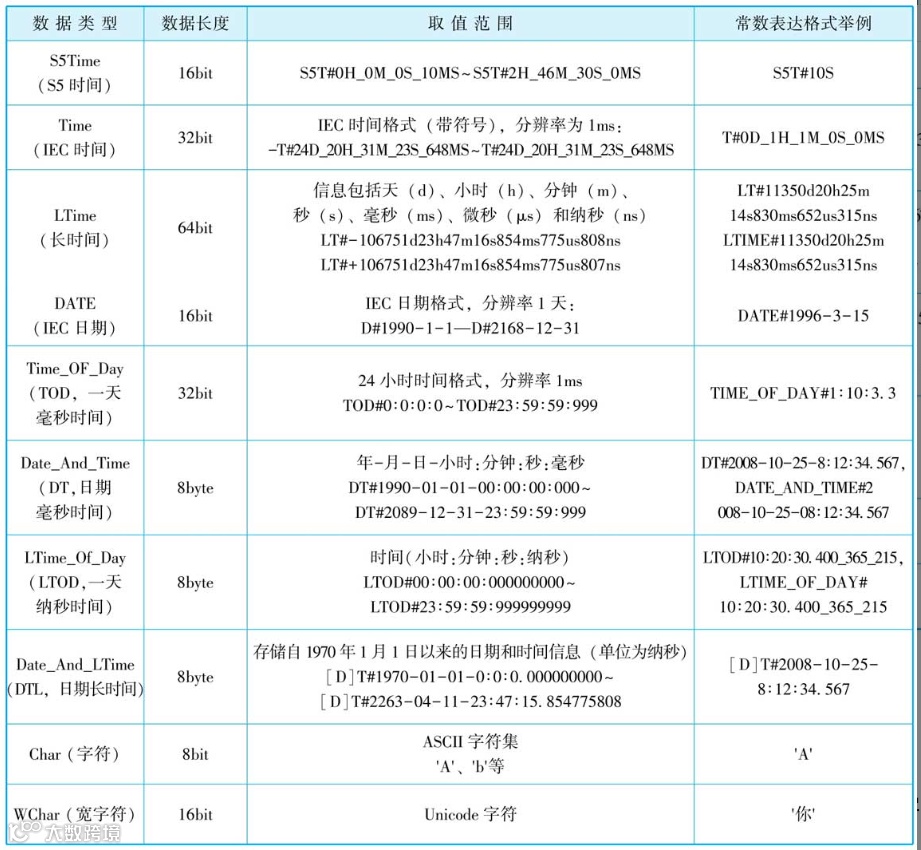

基本数据类型分为位数据类型、数学数据类型、字符数据类型、时间数据类型。每一种基本数据类型数据都具备关键字、数据长度、取值范围和常数表达格式等属性。以字符数据类型为例，其关键字是字符，数据长度为8bit，取值范围是ASCII字符集，常数表达格式为两个单引号包含字符，如‘A’。基本数据类型的数据长度、取值范围和常数表达格式举例见下表。
位数据类型
位数据类型主要有布尔型（Bool）、字节型（Byte）、字型（Word）、双字型（DWord）和长字型（LWord）。
位数据类型只表示存储器中各位的状态是0（False）还是1（Ture），数据长度可以是一位（1bit）、一个字节（Byte，8bit）、一个字（Word，16bit）、一个双字（Double Word，32bit）或一个长字（Long Word，64bit），分别对应Bool、Byte、Word、DWord和LWord类型。位数据类型通常用二进制或十六进制表达，如2＃01010101、16＃283C等。需要注意的是，一位布尔型数据类型不能直接赋常数值。

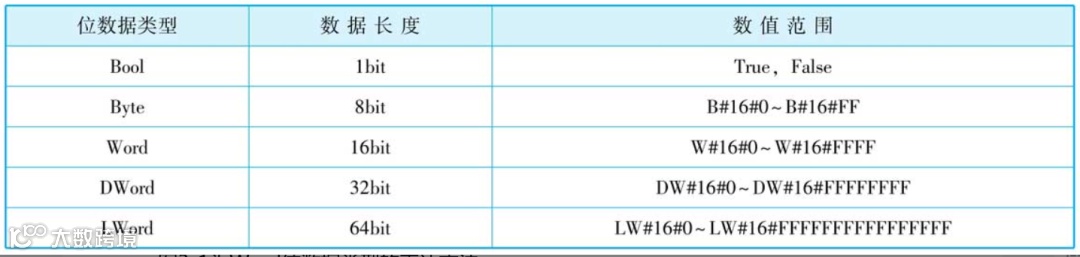

位数据类型的常数表示需要在数据之前根据存储单元的长度（Byte、Word、DWord、LWord）加上B＃、W＃、DW＃或LW＃（Bool除外），所能表示的数值范围见表。
下图为Word位数据类型的表达方法。
数学数据类型
数学数据类型主要有整数类型和实数类型（浮点数类型）。
1．整数类型
整数类型分为有符号整数类型和无符号整数类型。有符号整数类型包括短整数型（SInt）、整数型（Int）、双整数型（DInt）和长整数型（LInt）；无符号整数类型包括无符号短整数型（USInt）、无符号整数型（UInt）、无符号双整数型（UDInt）和无符号长整数型（ULInt）。
短整数型、整数型、双整数型和长整数型的数据为有符号整数，分别为8bit、16bit、32bit和64bit，在存储器中用二进制补码表示，最高位为符号位（0表示正数，1表示负数），其余各位为数值位。无符号短整数型、无符号整数型、无符号双整数型和无符号长整数型的数据均为无符号整数，每一位均为有效数值。

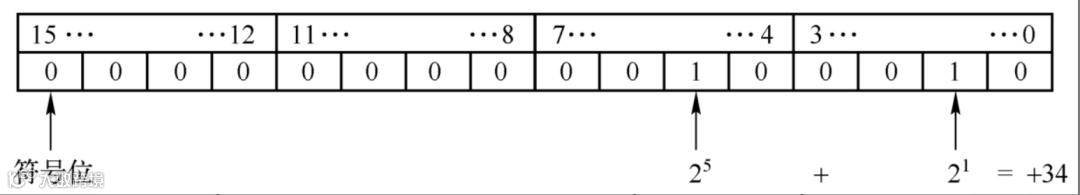

下图为Int正整数型的表达方法。
2．实数类型
实数类型包括实数型（Real）和长实数型（LReal），均为有符号的浮点数，分别占用32bit和64bit，最高位为符号位（0表示正数，1表示负数），接下来的8bit（或11bit）为指数位，剩余位为尾数位，共同构成实数数值。实数的特点是利用有限的32bit或64bit可以表示一个很大的数，也可以表示一个很小的数。

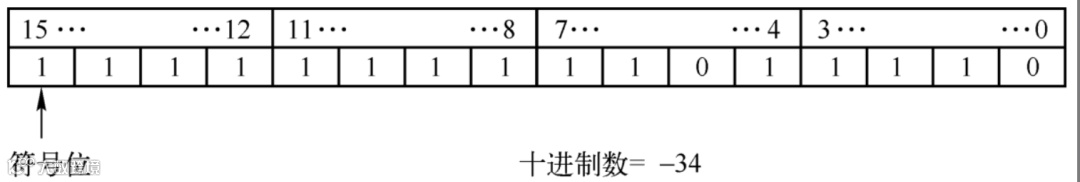

Int负整数型的表达方法如图
一个Real类型的数占用4个字节的空间。S7-1500 PLC中的Real类型符合IEEE754标准的浮点数标准，包括符号位S、指数E和尾数M，如图所示。

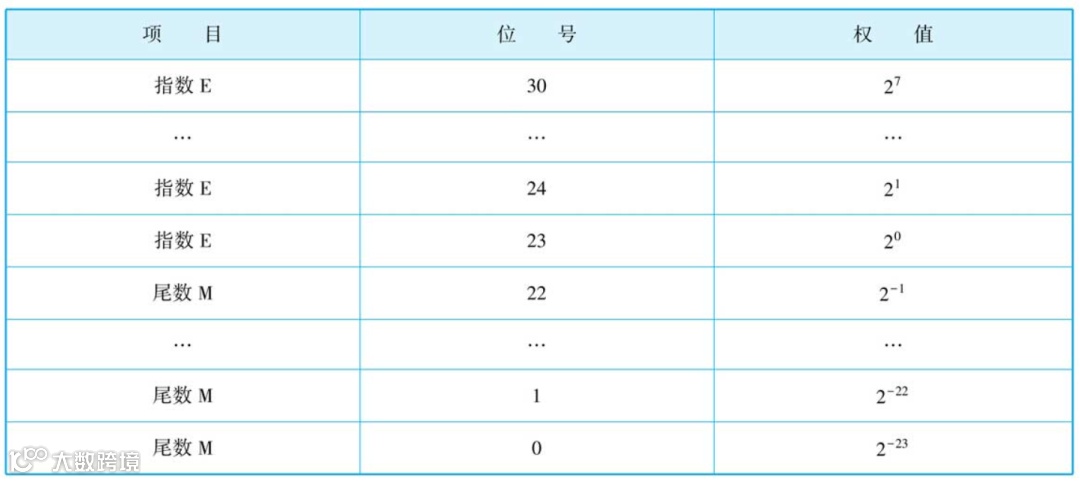

指数E和尾数M的位号和权值见表。
字符数据类型
字符数据类型（Char）的数据长度为8bit，操作数在存储器中占一个字节，以ASCII字符集格式存储单个字符。常量表示时使用单引号，例如常量字符A表示为‘A’或CHAR＃'A'。表列出了字符数据类型的属性。
S7-1500 PLC还支持宽字符类型（WChar），操作数长度为16bit，即在存储器中占用2个字节（Byte），以Unicode字符串格式存储扩展字符集中的单个字符，但只涉及整个Unicode字符串的一部分。常量表示时需要加WCHAR＃前缀及单引号，例如常量字符a表示为WCHAR＃‘a’。控制字符在输入时，以美元符号表示。表列出了宽字符数据类型的属性。
时间数据类型
时间数据类型主要包括IEC时间（Time）数据类型、S5时间（S5Time）数据类型和长时间（LTime）数据类型。
1．IEC时间（Time）数据类型

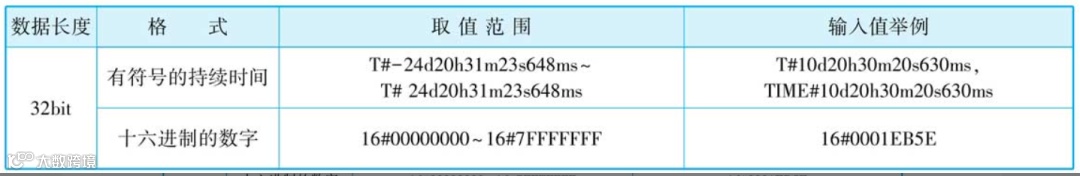

IEC时间（Time）数据类型为32bit的IEC定时器类型，是以毫秒（ms）为单位表示的双整数，可以是正数或负数，所表示的信息包括天（d）、小时（h）、分钟（m）、秒（s）和毫秒（ms）。表列出了IEC Time数据类型的属性。
2．S5时间（S5 Time）数据类型

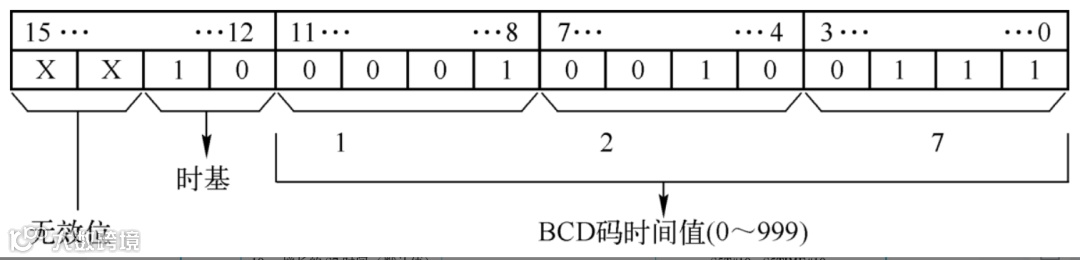

S5时间（S5 Time）数据类型的变量长度为16bit。其中，最高两位未用，接下来的两位为时基信息（00表示0.01s，01表示0.1s，10表示1s，11表示10s），剩余的12bit为BCD码时间值，范围为0～999，如图所示，

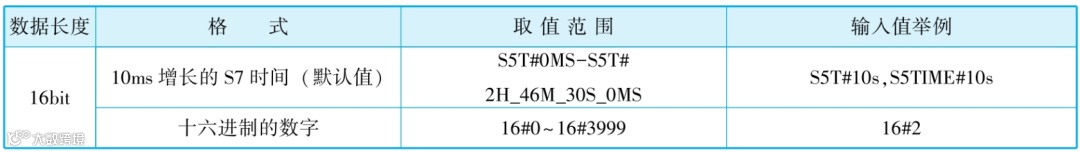

所表示的时间为时间常数与时基的乘积。S5 Time数据类型的常数格式为在时间之前加S5T＃，例如S5T＃16sl00ms，以时基0.1s表示的时间常数为161，故对应的变量内容为2＃00010001 01100001。表列出了S5 Time数据类型的属性。
3．长时间（LTime）数据类型
长时间（LTime）数据类型为64bit的IEC定时器类型，操作数内容是以纳秒（ns）为单位表示的长整数，可以是正数或负数，所表示的信息包括天（d）、小时（h）、分钟（m）、秒（s）、毫秒（ms）、微秒（μs）和纳秒（ns）。常数表示格式为在时间前加LT＃，如LT＃11ns。
