一文了解双螺杆挤出机的螺杆排列及其工艺设定

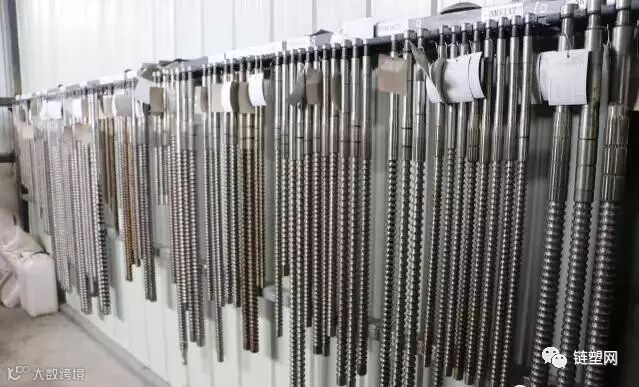

（1）螺杆一般分：输送段、熔融段、混炼段、排气段、均化段5个段。

1、输送段，输送物料，防止溢料。

2、熔融段，此段通过热传递和摩擦剪切，使物料充分熔融和均化。

3、混炼段，使物料组分尺寸进一步细化与均匀，形成理想的结构，具分布性与分散性混合功能。

4、排气段，排出水汽、低分子量物质等杂质。

5、均化（计量）段，输送和增压，建立一定压力，使模口处物料有一定的致密度，同时进一步混合，最终达到顺利挤出造粒的目的。

（2）分布（分配）与分散混合之段别

1、分布混合，使熔体分割与重组，使各组分空间分布均匀，主要通过分离，拉伸（压缩与膨胀交替产生）、扭曲、流体活动重新取向等应力作用下置换流动而实现。

2、分散混合，使组分破碎成微粒或使不相容的两组分分散相尺寸达至要求范围，主靠剪切压力和接伸应力实现。

A、选用大导程螺纹的场合，以输送为主的场合，利于提高产量；热敏性聚合物，缩短停留时间，减少降解；排气处，选用（也有选用浅槽），增大表面积，利于排气，挥发等。
B、选用中导程螺纹场合，以混合为主的场合，具不同的工作段逐渐缩小的组合，用于输送和增压。
C、选取用小导程螺纹的场合，为一般是组合上逐渐减小，用于输送段和均化计量段，起到增压，提高熔融；提高混合物化程度及挤出稳定。

“K”系列

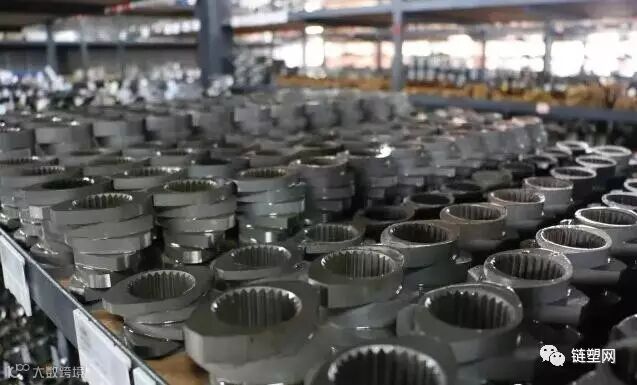

表示法：如K45/5/56”，属于剪切块，带“Ｋ”指片状剪切块，“４５”指片拼成的角度，“５”指共有５片， ”56”指长度为56MM ，螺棱宽度为56/5=11.2mm ），其参数：
A、方向，有正向和反向——反向，对物料的输送有阻碍作用，起到延长时间，提高填充增大压力，大大提高混炼效果的作用。
B、角度，一般有“30°、45 ° 、60 ° 、90 °”之分，其作用与效果:

a、正向时，增大交错角，将降低输送能力，延长停留时间，提高混炼效果，但越易漏流。

b、反向时，增大角度，将减少聚合物之有效限制，但越易漏流。

C、螺棱宽度一般有7mm、11mm、11.2mm、14mm、 19mm等等，这是衡量剪切大小和混合大小的一个最重要参数之一，宽度越大剪切越大混合越小；宽度越小剪切越小混合越大。对于分布混合与分散混合而言，分布混合，随宽度增大而有效性减少，分散混合随宽度增而有效性增大；宽度越小，物料轴向有效流量和径向有效流量之比随之增大。
