PS共混
PS/LDPE共混改性材料
| 配方组成 | 质量份 |
|---|---|
| 树脂PS | 100 |
| 相容剂HPB-g-PS | 10 |
| LDPE | 20 |
制备工艺
PS:在高速混合机中以一定的温度下搅拌5min，挤出温度160-165℃。
| 拉伸强度 | 20.8～23.6MPa |
| 断裂伸长率 | 4.5%～5.8% |
| 冲击强度 | 12.5～14.3 J/m |
阻燃增强增韧PS/PBT共混合金材料
| 配方组成 | 质量份 |
|---|---|
| 树脂PS | 43 |
| 增强剂 玻璃纤维（10-20μm） | 11 |
| PBT( L2100) | 16 |
| 阻燃剂三（三-溴苯基）氰尿酸酯( FR245) | 11 |
| 复合增韧剂① | 10 |
| 防滴剂 苯乙烯-丙烯腈树脂包覆聚四氟乙烯( SN3300) | 0.8 |
| 抗氧剂( Ultranox626) | 0.2 |
| 相容剂 苯乙烯—马来酸酐共聚物( SMA218) | 8 |

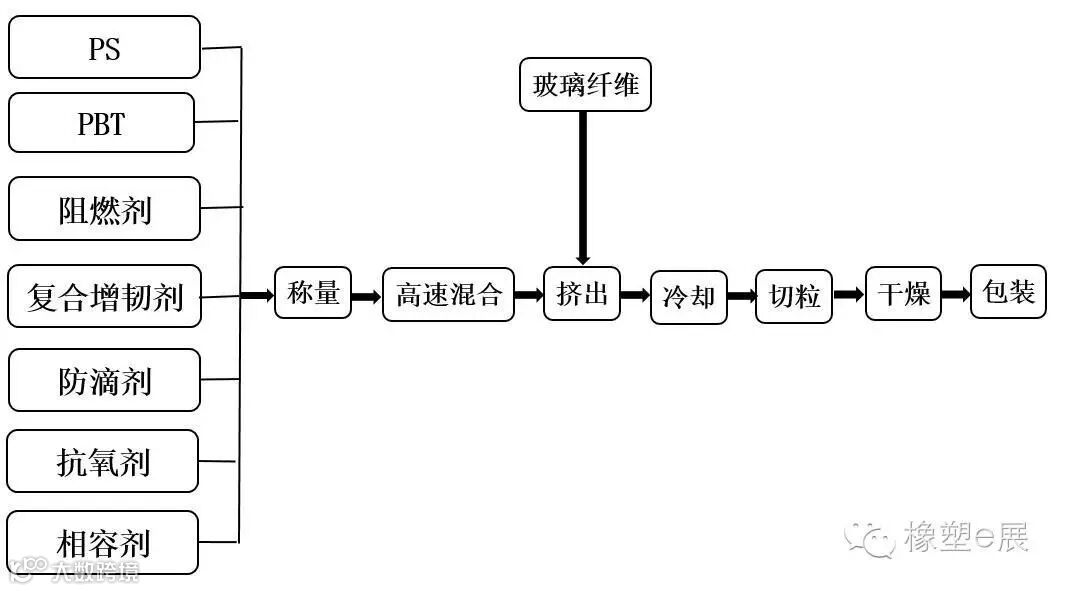

制备工艺
PS：挤出机L/D为40：1；挤出机料筒温度：一区180～190℃，二区200～210℃，三区220～230℃；机头温度210℃；螺杆转速350～450r/min。
| 拉伸强度 | 112MPa |
| 弯曲强度 | 167MPa |
| 垂直燃烧性 | UL-94 V-0级 |
| 该材料既具有优异的强度和韧性，又具有良好的阻燃性能，在电子电气设备等领域具有广阔的应用前景。 | |
应用领域
主要应用在家电部件，电子电器部件,电动工具配件。
原料主要供应商
本文来源于橡塑e展
链塑网近期活动：
继改性峰会之后，链塑网又一大动作——“破壁•共生”～余姚家电塑料供应链企业经营论坛火热报名中
活动议题更新：
1、苏州爱友电器——“天下武功，唯专不败”之注塑精细化管理
2、锦湖日丽塑可丽免喷涂材料在LG吸尘器上的应用
3、上海仕天高阻燃材料在大家电领域的应用案例
…
会议咨询：021-52688871
021-52688856
手机联系：杨小姐 139 1787 4997
王先生 186 1604 8967
欢迎广告、合作及采访线索
联系人：墨朵朵 沈兵
联系方式：021-52688871
邮箱：yun.zha@plaschain.com
shenbing.shi@plaschain.com
