注塑机的结构组成有多种形式，但是不管它属于哪种形式，要想让它独立完成塑料制品成型工作，就应该具备原料塑化、熔融料的注射、模具的开闭、制品的冷却降温固化和制品件的取出等功能动作。

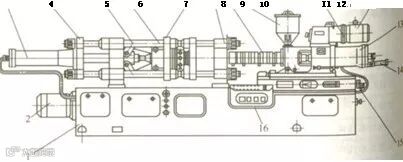

下图所示为普通型螺杆式注塑机的侧视结构，它主要由塑化装置、注射装置、合模装置、加热冷却系统、液压系统、加料装置、电控系统、润滑系统、安全保护和监控测试等部分组成。
图为：普通型螺杆式注塑机的侧视结构
1 -机身；2—油泵电动机；3—合模油缸；4-固定板；5—合模肘杆；6—拉杆；7—移动模板；8固定模板；9一机简；lO—料斗；11一减速箱；12—电动机；13-注射油缸，11-计量装置；15-注射座移动油缸；16 —操作台
1. 塑化装置由螺杆、机筒、螺杆头部和喷嘴等主要零部件组成。驱动螺杆旋转的传动装置可用电动机通过减速箱齿轮带动螺杆旋 转，也可用液压马达直接驱动螺杆旋转。
2. 注射装置由注射座、螺杆移动注射油缸和注射座移动油缸等主要零部件组成。
3. 合模装置由合模装置、模距调整装置和制品顶出装置组成。
4. 加热、冷却系统用以机筒、喷嘴和成型模具的加热和冷却。
5. 液压系统包括油泵、液压马达、各种控制阀、蓄能器、冷却器及液压油和冷却水管路等。
6. 电气控制系统包括机筒温度控制、模具温度控制、各部位动作程序控制、液压系统中电动机和阀的控制、故障检测报警控制、安全保护监测控制等。
7. 加料装置包括自动上料、上料计量、料斗搅拌等部件。
