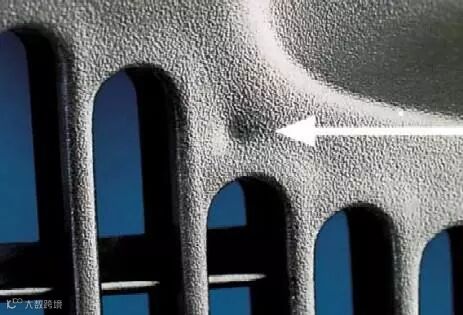

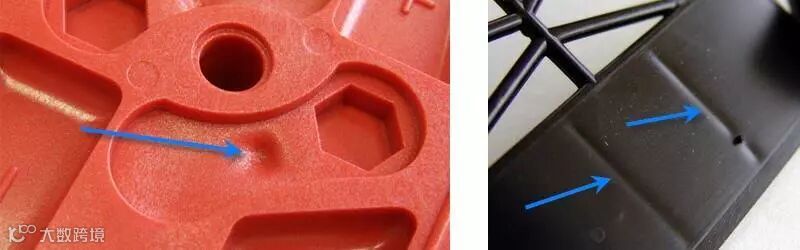

改性塑料在注塑加工时，制品件常常会出现收缩凹陷的情况，现将改性塑料制品产生凹陷的解决方案分析如下。
1机台方面
射嘴孔太大造成融料回流而出现收缩，太小时阻力大料量不足出现收缩。
锁模力不足造成飞边也会出现收缩，应检查锁模系统是否有问题。
塑化量不足应选用塑化量大的机台，检查螺杆与料筒是否磨损。
2模具方面
制件设计要使壁厚均匀，保证收缩一致。
模具的冷却、加温系统要保证各部分的温度一致。
浇注系统要保证通畅，阻力不能过大，如主流道、分流道、浇口的尺寸要适当，光洁度要足够，过渡区要圆弧过渡。
对薄件应提高温度，保证料流畅顺，对厚壁制件应降低模温。
浇口要对称开设，尽量开设在制件厚壁部位，应增加冷料井容积。
3塑料方面
结晶性的塑料比非结晶性塑料收缩厉害，加工时要适当增加料量，或在塑料中加成核剂，以加快结晶，减少收缩凹陷。
4加工方面
料筒温度过高，容积变化大，特别是前炉温度，对流动性差的塑料应适当提高温度、保证畅顺。
注射压力、速度、背压过低、注射时间过短，使料量或密度不足而收缩压力、速度、背压过大、时间过长造成飞边而出现收缩。
加料量即缓冲垫过大时消耗注射压力，过小时，料量不足。
对于不要求精度的制件，在注射保压完毕，外层基本冷凝硬化而夹心部份尚柔软又能顶出的制件，及早出模，让其在空气或热水中缓慢冷却，可以使收缩凹陷平缓而不那么显眼又不影响使用。
来源：互联网
精彩推荐：
链塑2018改性塑料产业峰会论坛对话集锦（三）：持续发展的核心竞争力与模式选择
链塑2018改性塑料产业峰会论坛对话集锦（二）：行业的未来走向和发展空间
链塑2018改性塑料产业峰会论坛对话集锦（一）：中国改性塑料企业的生存现状
