

尼龙着色剂必备的5种性能，你知道吗？附挑选教程

链塑网

2021-07-02

导读：颜料VS染料

着色剂分为两大类：颜料和染料，其中颜料分为无机颜料和有机颜料。由于尼龙的特性对着色剂有特殊要求，今天我们主要来看下如何选择尼龙用着色剂。

关于尼龙

（1）尼龙的特性

尼龙具有很高的机械强度, 软化点高、耐热、磨擦系数低、耐磨损、自润滑性、吸震性和消音性；耐油、耐弱酸、耐碱和一般溶剂；电绝缘性好、有自熄性；无毒、无臭、耐候性好；但染色性不佳。

（2）尼龙的主要应用

聚酰胺主要用途之一是用于合成纤维，其最突出的优点是耐磨性高于其他所有纤维。因聚酰胺无毒，可用来作为医用缝线。

由于聚酰胺具有安全、质轻、优良的机械强度、耐磨性及较好的耐腐蚀性, 因此越来越多地应用于代替铜等金属, 在机械、化工、仪表、汽车等工业中制造轴承、齿轮、泵叶及其他零件。

在工业上尼龙大量用来制造帘子线、工业用布、缆绳、传送带、帐篷、渔网等。

在国防工业上作为降落伞及其他军用织物首选材料。

着色剂的分类及性能对比

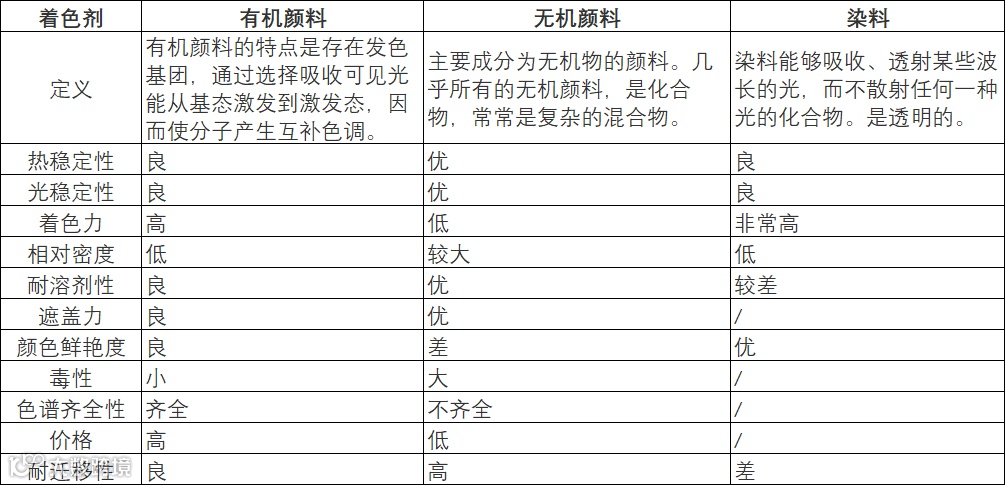

着色剂分为两大类：颜料和染料，其中颜料分为无机颜料和有机颜料。它们之间性能对比可看下表：

尼龙用着色剂需具备的性能？

（1）耐热耐晒性

迄今已有许多有机颜料、无机颜料和溶剂染料均能用于大部分热塑性工程塑料的着色。

树脂加工温度及对着色剂的要求：

从表中可以看出，聚酰胺的加工温度很高，所用的着色剂需要有很高的耐热性，就塑料用有机颜料而言，除了对其热稳定性有一定要求外，还需要有较好的耐晒牢度。不少有机颜料对聚酰胺熔融物的性能会产生明显的负作用，因此用于聚酰胺着色的有机颜料有一定限制。

（2）化学稳定性

着色剂与树脂两者不应发生化学反应, 不应促进树脂分解。对于高活性树脂如聚酰胺树脂(PA) ，其熔融状态显示还原性, 容易使着色剂改变颜色，因此，只有少数着色剂可供选择。

（3）耐迁移性

着色剂的迁移主要有三种类型：

(1) 溶剂抽出，即在水和有机溶剂中渗色；

(2) 接触迁移，造成相邻的物体污染；

(3) 表面喷霜，在加热时，着色剂在聚合物中的溶解度较大，而常温下，着色剂的溶解度较小。

一般来说，无机颜料在聚合物中的分散是非均相的，不会产生喷霜现象；而有机颜料在聚合物和其他有机物中都有不同程度的溶解，比较容易发生迁移。

（4）着色力

着色力大小决定了为达到目标颜色的着色剂的用量。一般来说，着色力随着着色剂粒径的减小而增加。有机颜料的着色力比无机颜料高, 当彩色颜料与白色颜料并用时，着色力可以得到显著提高。

（5）分散性

着色剂在聚合物中只有以微小的粒子状态均匀分散，才能有良好的着色效果。颜料含很多聚集粒子，须用高剪切力打碎大聚集体，形成小聚体，从而达到要求。

尼龙如何选择着色剂？

结合尼龙用着色剂需满足的特性及几种着色剂的性能对比表格来看：

无机颜料的耐光、耐气候、耐迁移、耐化学品等性能比有机颜料优越，普遍适用于塑料，但颜色强度及亮度差得多。当要求良好色泽时，优先选用有机颜料。另外无机颜料反射指数高，常用于不透明制品。

有机颜料与无机颜料相比，显示出高着色强度及鲜艳度。PA加工温度较高，对颜料的耐热稳定性要求也较高，同时PA树脂熔融时显示极强的还原性，使得很多塑料用有机颜料不适合用在尼龙中。

目前适用于尼龙的有机颜料，特别是浅色品种，还有一定欠缺，还需深入研究，所以要配比较鲜艳的颜色只能选择染料。

染料，可以在水、油或有机溶剂中溶解的着色剂，染料一般都是有机化合物。染料的优点是色泽鲜艳，色彩夺目，色谱齐全，但缺点是耐热性、耐候性、耐溶剂性皆差，在塑料加工温度下或较高的温度使用过程中易分解变色。虽然染料的耐温性比较差，但在尼龙中经过高温后颜色会最终稳定下来，还是能达到一定鲜度。此外，目前也开发出耐高温的染料，以满足需求。

染料是纤维、织物等纺织品主要着色剂，在塑料是应用较少，主要用在光学塑料制品中，可以使透明塑料保持较好的透明性。
