不同材料冲击强度和拉伸强度受结晶的影响情况不同，你都知道吗？

下面图2、3、4分别为不同滑石粉填充量时PP结晶度与其复合材料拉伸弯曲和冲击性能的对比曲线。

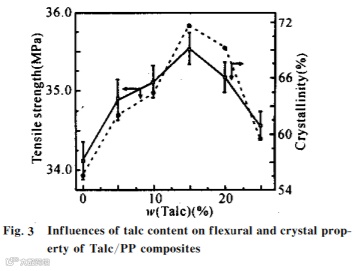

图2中，PP的结晶度变化趋势与复合材料的拉伸强度变化趋势相似，先上升，后下降。

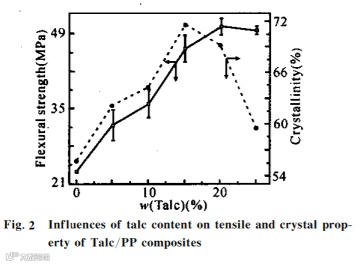

图片显示，Talc/PP复合材料的弯曲强度同样随PP结晶度的变化而变化，结晶度达到最大值前PP结晶度与弯曲强度增加趋势完全一致，达到最大值之后，虽然PP结晶度开始下降，但弯曲强度并没有立即减小，只是增加趋势减缓，之后才略有下降。

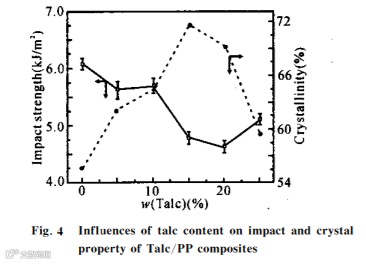

弯曲强度与拉伸强度反映的是复合材料的不同力学性能，对比图2和图3的讨论结果，可以认为，虽然复合材料结晶度下降了，但弯曲强度没有立即下降，是因为复合材料中大量滑石粉的存在，部分抵消了由于PP结晶度下降造成弯曲强度下降的影响。从Fig.4可见，复合材料的冲击强度与PP结晶度的变化趋势正好相反，而冲击强度正是反应了材料的韧性，PP相结晶度增加会导致复合材料韧性下降。

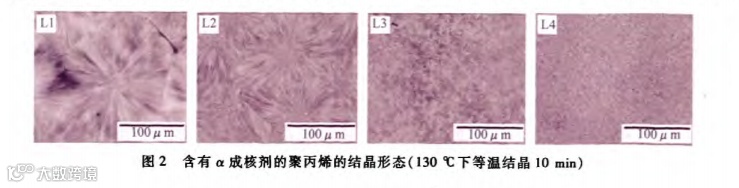

下图给出了纯聚丙烯和含有a成核剂的聚丙烯偏光显微镜图片。

成核剂增加了晶核数量，使聚丙烯快速形成较小的球晶。在快速结晶过程中，可能会出现结晶结构不完整，存在结晶应力。

当成核剂含量升高后，拉伸强度降低，这是由于太快的结晶产生内应力，从而使力学性能变差。成核剂用量增加，拉伸强度进一步下降。在疲劳一段时间后，晶粒中的应力消除，拉伸强度反而有所增加。但是，随着疲劳时间的继续增加，结晶结构将受到破坏，力学性能会降低。
