失重秤大家经常用，但也经常会出现一些用不好的情况。今天，我们来把失重秤拆开了讲，希望对大家有些帮助，欢迎大家在留言区讨论。

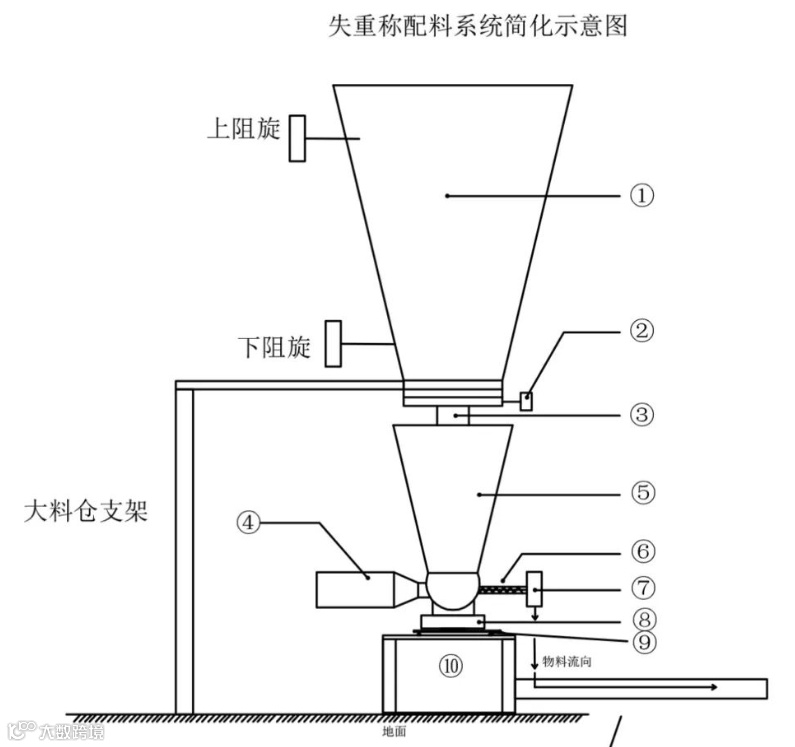

失重秤一般由称重料斗、搅拌器、出料装置、机架、称重传感器、失重控制器等主要部分组成。
①大储料仓：起到一个缓存的作用，物料会暂存在这里面。
②补料蝶阀：也可能是闸板阀、球阀等，补料蝶阀是当失重称料仓内部物料处于下限状态时，可手动或自动打开以及时对失重称料仓的物料进行补充。通常情况下为自动打开。故障检修等情况时可以进行手动打开，一般主要关注它的密闭性、开关灵活性，喂料快速和畅通等性能指标。
③软连接：软连接是一种软性的管道，用于大料仓与失重称之间的软性连接，其目的是让失重称的称重传感器最大程度的免受大储料仓的影响，保证计量的准确性。
④三相异步电动机：此电机为失重秤的传动机构，通常采用变频电机作为动力源，其转速可随物料的流动而不断调节，通过失重称控制系统的PID计算，实现其转动速度的无级调整。此电机主要用于控制失重称螺杆匀速下料以及与输送螺杆联动的卧式搅拌。（此电机还可选择使用伺服电机）
⑤失重秤料仓：失重称料仓分为带搅拌式料仓及非带搅拌式料仓。带搅拌的料仓顶部会有一个三相电机，用于对仓内物料搅拌。材料选取以不锈钢为主，其容积按照在最大输料流量下3分钟的喂料量选定，喂料时间应占整个称重过程的比例最小约为10%。
料仓内有的带有搅拌器，主要用于对流动性差的物料进行辅助下料，分为水平搅拌器和垂直搅拌器2种，通过破拱臂的旋转，使易出现起拱和鼠洞的物料能够顺畅地落到底部输送螺杆部位。
⑥失重秤输送螺杆：输送螺杆主要用于在三相异步电机带动下进行匀速输送物料。 据输送物料的特性及使用环境不同，可采用螺旋给料机、振动给料机、皮带式给料机、叶轮给料机等。在多数应用场合，螺旋给料机比其它的出料形式更为优越，它既能均匀地输送物料，也可以防止粉状物料的飞扬与喷射。
⑦失重称的下料口
⑧失重秤秤盘：秤盘底部压着荷重传感器，用于将设备的力平均给荷重传感器，另外也有美观的作用。 称重传感器是失重秤的核心称量部件，多采用坚固的高分辨应变片传感器，它将物料的重量信号转化成电信号进行输出。
失重控制器由智能型称量仪表和自动控制系统组成，用于对给料速率、输送量等进行控制和计量。并可与DCS系统进行连接。
⑨底盘及支腿：底盘为一种特殊材料厚铁板，主要用于固定荷重传感器。支腿为固定底盘的一种支撑，底部带有缓冲胶垫。
⑩失重秤支架：因失重称的特殊结构限制，必须保证其离地面有较高的距离进行工作，所以底部必须要有一个固定支架来固定整个设备。

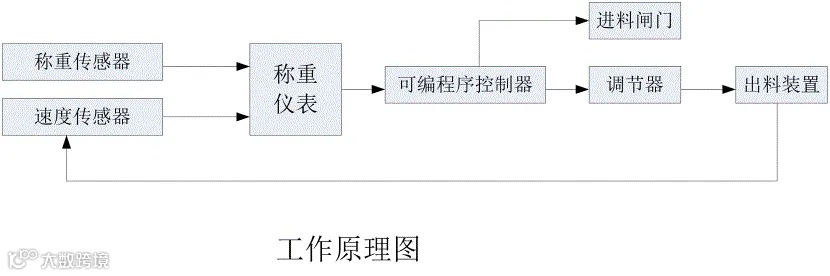

工作原理
失重秤是通过在工作时控制重量损失的原理实现计量的。
称重料斗内物料的重量通过称重传感器转换成电信号输送给失重控制器，失重控制器将计算出的物料重量与预先设定的重量值进行比较和判别，运用PID计算对出料装置进行控制，使实际给料速率准确地跟踪设定值。通过失重控制器控制进料闸门，间断的向称重料斗内补料。当进料闸门开启向称重斗内喂料时，控制信号锁定给料速率，进行容积式排料。
相比与其他称重设备，失重秤的给料速率测定基于的是重量差值而非重量。所以，失重秤在称重喂料过程中，不会因为物料粘连或者温度变化对称重传感器的影响而降低实际下料精度。
