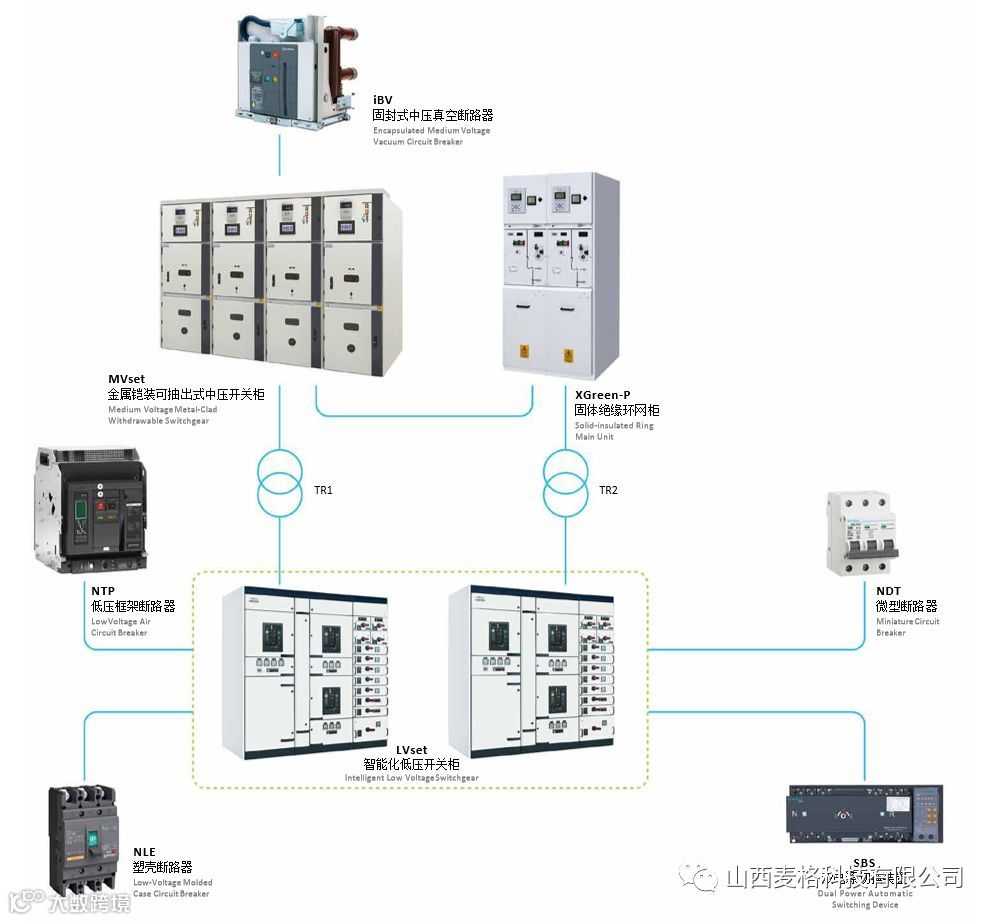

产品架构
固封式中压真空断路器
概述
iBV型真空断路器适用于户内额定电压12kV，额定频 率为50/60Hz的三相交流电力系统，作为控制和保护用的开 关设备，产品广泛应用于电网、发电、石油石化、冶金、 轨道交通、基础设施等领域。运用赛德翰最新设计的操作 机构与固封极柱技术，具有高可靠、低噪音、小型化、长 寿命、免维护等特点，加上智能化模块的完美结合，为电 力配电行业提供安全可靠的智能化解决方案。

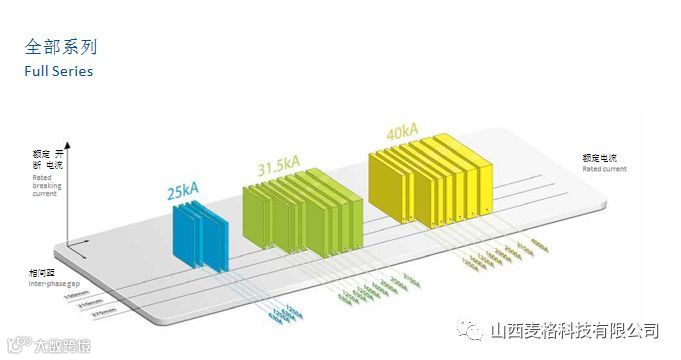

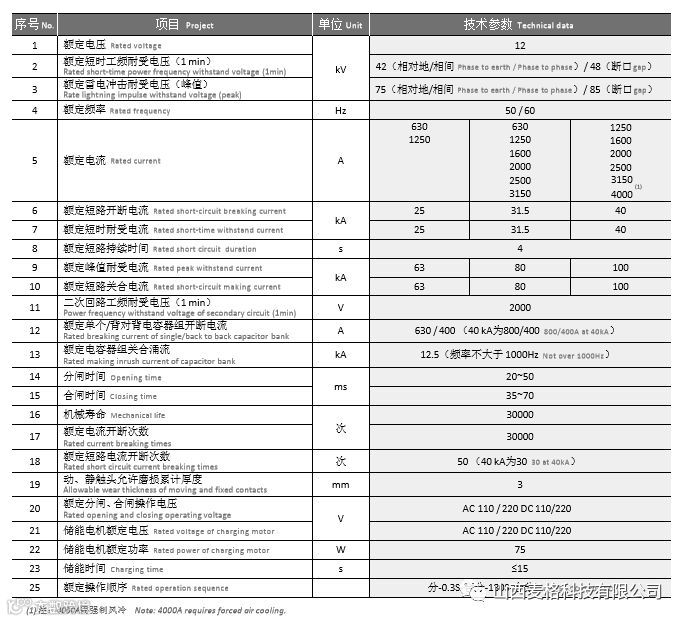

2. 主要参数
3. 产品优势
先进的操作机构
1.一体化结构紧凑，体积小
2.不同的功能模块界限明确 ，每一模块 功能清晰，无相互交错
3.零件数量少，传动效率高
4.无需额外的储能操作手柄
5.主模块位于机构中间位置，呈基本对称
6.重心分布合理，合闸操作的震动小
7.无中间调整环节，最大限度减少维护的 工作量
8.二次易损件的安装、拆卸及维护等极其 方便

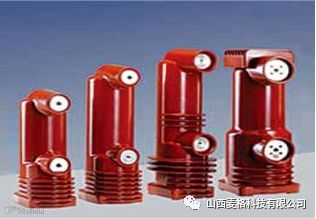

优异的固封极柱
1.超低阻型主导电回路
2.模块化设计更紧凑更坚固
3.简化装配工艺更加环保
4.最优化电场设计
5.与市场主流断路器一致性好，完全互换
6.免维护设计，有效避免外界环境影响

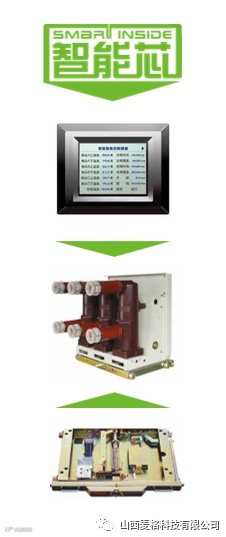

卓越的智能化模块
1.断路器机械性能监测
-分合速度降低
-断路器触头磨损导致超行程降低
-使开断能力下降
2.触头温升无线传输监测
-过负荷
-主回路电阻增大
-散热条件恶化
3.二次控制回路在线监测
-断线监测报警
-元件损坏故障
4.电动底盘车
对抽出式断路器进出可以电动操作， 以实现远程控制
On Top-NTP系列 低压框架断路器
概述
引领技术未来 性能表现卓越
On Top-NTP系列框架断路器是Sydenham电气得益于多年 来所专注的配电产品领域设计研发、专业制造技术的全新 一代产品，基于安全、可靠基本需求的同时，融入了全新 的智能、集约设计理念，通过它将给你带来全面的配电产 品应用新体验。结合国际先进的在线监测式组装流水线生 产工艺，精挑细选的零部件组合，使每一台断路器具有更 完美的性能表现。
2. 产品特性
体积更小，分断参数表现更优越

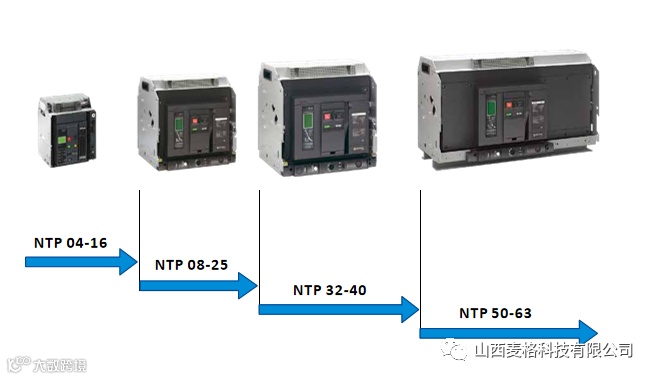

On Top-NTP框架断路器整个系列从400A~6300A分 4种外形尺寸
-NTP04~16N1，H为同一种尺寸。
-NTP08~25H1，H2为同一种尺寸。
-NTP32~40H2，H3为同一种尺寸。
-NTP50~63H3，H4为同一种尺寸。

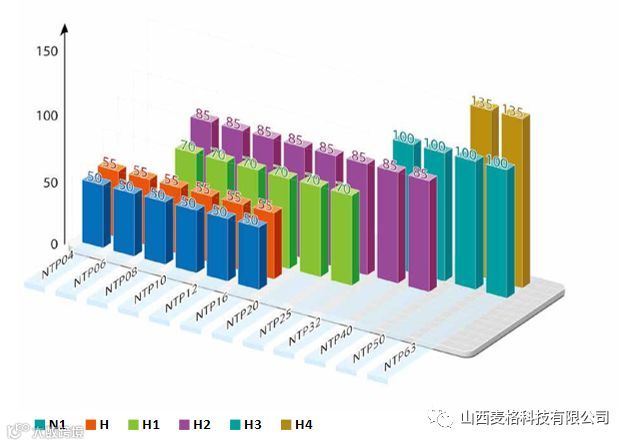

分断能力：最高达135kA，全系列Ics=100%Icu
保护功能完善，齐全的测量功能
多种可选保护脱扣单元，满足过载长延时、短路短延时、 短路瞬时、接地故障保护等各种保护需求，并可满足电压 保护、发电机保护等特殊需求。可测量电流、电压、谐波 等各种电参量。
智能通讯功能完备，易于网络集成
NTP系列框架断路器及其MCU系列脱扣单元可具备智能通 讯功能，具备完善的通讯接口及协议，可对断路器的运行 状态及电参量进行上传及采集，并可进行事件记录及维护 信息查看，优化维护及运行功能。
应用广泛
NTP系列框架断路器符合IEC/GB国际、国内相关标准，并 通过相关试验及CB认证，可适用于690V及以下各种电网 系统，应用广泛。
安装方便简洁
-无需区分进出线端，;表现同样出色，满足各种进出线 要求。
-无需安全间距。
-满足水平或垂直连接要求，客户可自行调整。
-根据标准开关柜设计，尺寸满足通用标准柜要求。
-既可方便连接母线，又方便于电缆的连接。
环保绿色
-On Top-NTP系列框架断路器所使用材料对环境无污染及 潜在危险；
-材料可分类回收再利用；
-生产工厂符合ISO 14000环境认证。

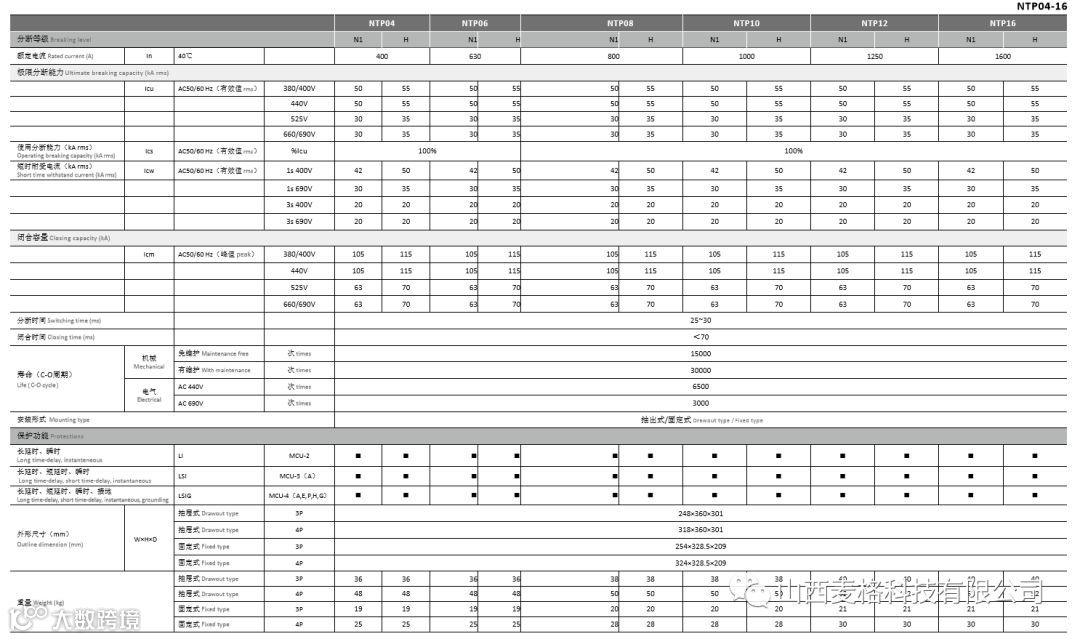

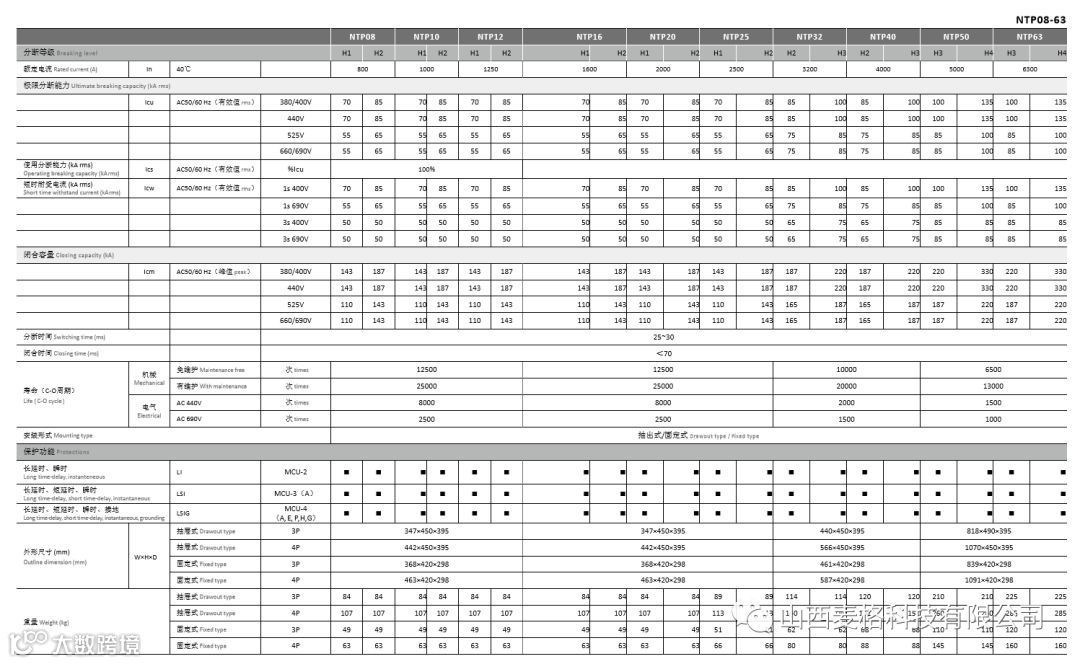

3. 断路器电气参数（符合IEC60947-2）
On Line-NLE系列 低压塑壳断路器
1.产品特性
零飞弧
On Line-NLE系列断路器采用最新技术设计，灭弧室具有灭弧时 间短，电弧无外溢，达到真正零飞弧，满足各种安装尺寸要求。

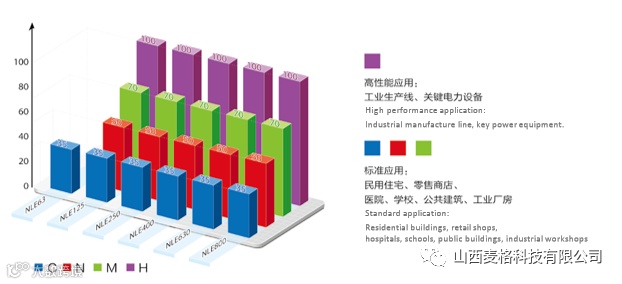

全系列、高分段
5种外形尺寸，额定壳架电流达800A，分断可达100kA。
限流特性
采用电磁斥力原理实现限流分断，从而达到极高分断能力，实现 由于限流分断的实际电流和时间，大大小于预期，提高了系统的 动热稳定性。
安装方便
断路器可满足垂直和水平安装要求而无需考虑降容，且（漏电保 护开关除外）可满足上下端均可作为进出线的需求。
体积小
全系列引进新材料、新工艺、新结构，确保其在优良的技术性能 前提下，拥有最小的结构尺寸，尤其漏电断路器与标准型保护断 路器外形保持一致，节省30%安装空间。
应用广泛
符合IEC/GB国际及国内相关标准，并已通过相关试验及CCC、CB
认证，适用于690V及以下低压电网，应用广泛。
保护功能齐全
满足线路配电保护、电动机保护、漏电等特殊保护功能要求。
环保
90%零部件采用可回收材料设计，生产工厂满足ISO14000环境认 证要求。

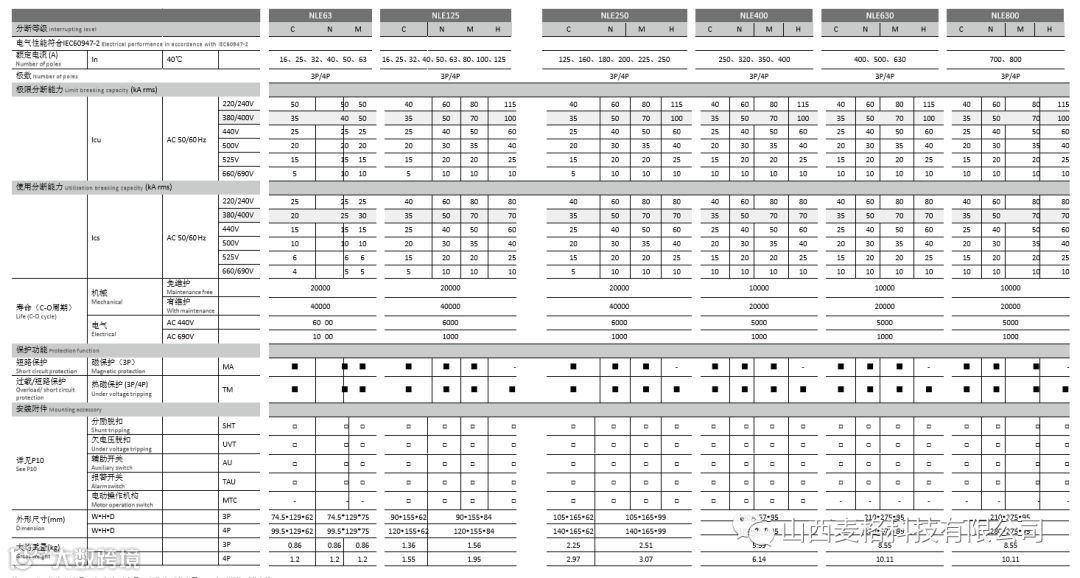

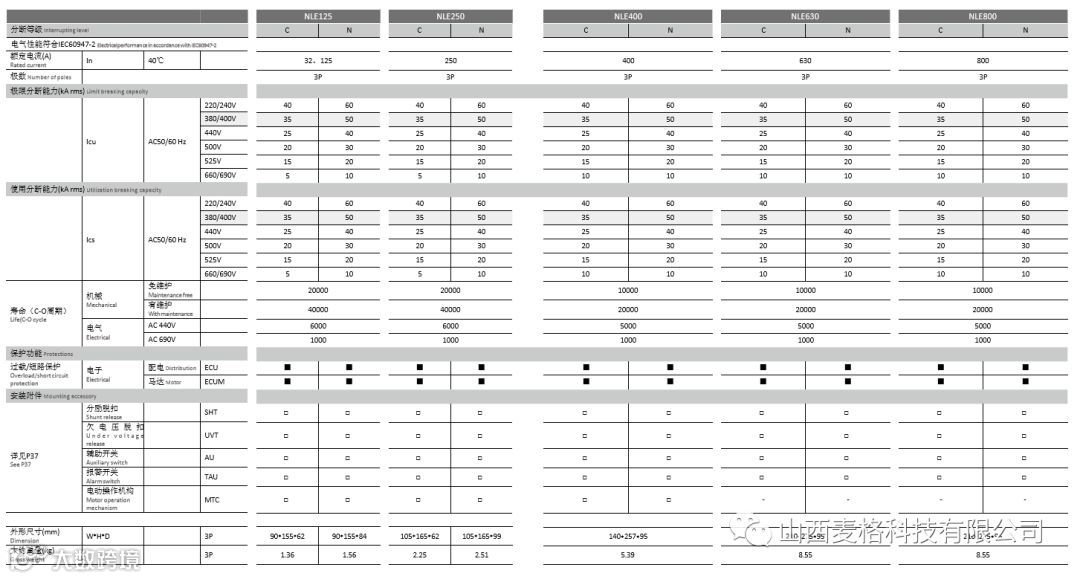

2. 标准保护型断路器规格一览表
3. 智能保护型断路器规格一览表

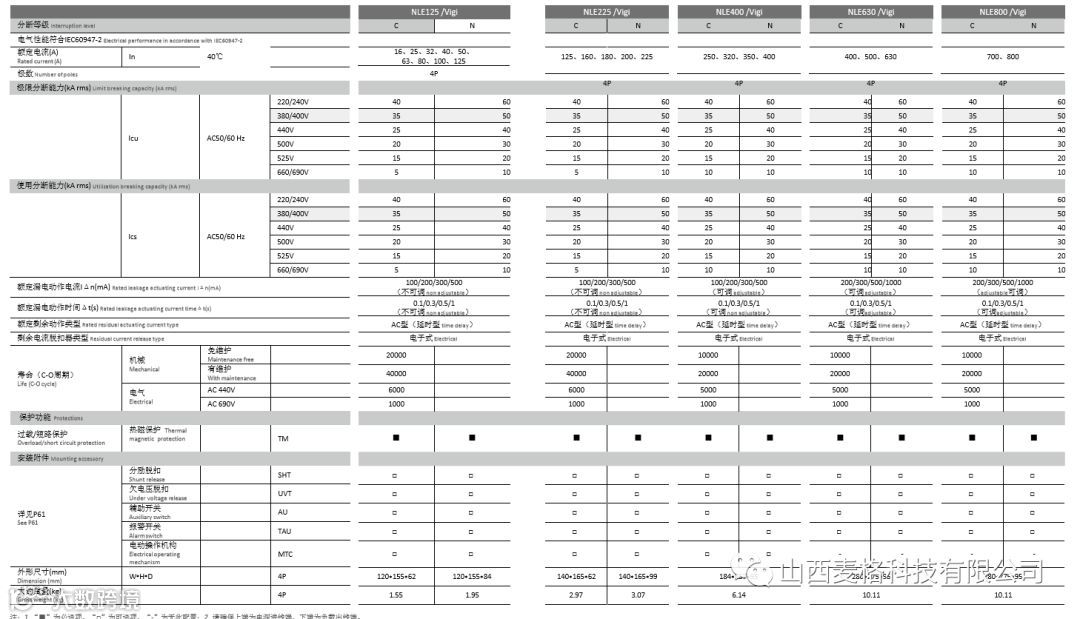

4. 剩余电流保护型断路器规格一览表
On Duty-NDT 系列 微型断路器
1. 概述
NDT系列小型断路器及隔离开关系列产品，是赛 德翰（无锡）开关有限公司，根据国际、国内电力行 业使用标准及需求，推出的新一代系列微型开关产 品，其适用于交流50Hz，额定电压单相230V，三相 400V及以下，额定电流1～100A的线路中，用来对建 筑物和类似场所的线路设施和电气设备进行过载、短 路保护及分断隔确保人员及设备的运行使用安全。
NDT系列产品具有防护等级高、分断能力大（最 高达10kA）、结构先进、动作灵敏、可靠性好、使用 寿命长等特点，适用于工业、商业、高层建筑和民用 住宅等各种场所。

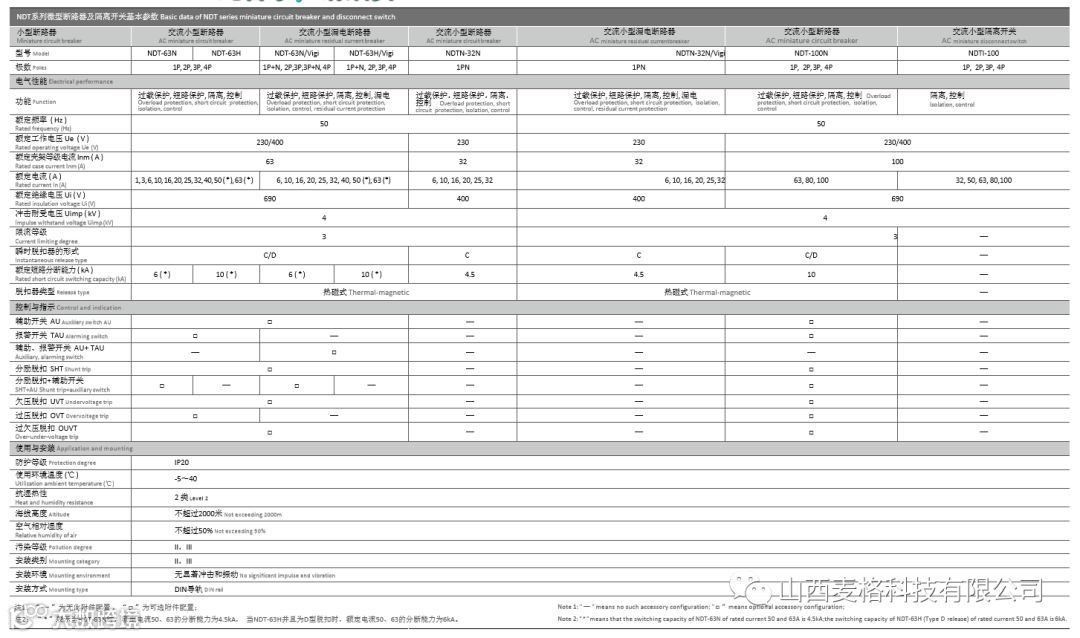

2. 产品概览
双电源自动切换装置
1. 概述
Side By Side-SBS系列双电源自动切换装置是基于 赛德翰高可靠性断路器产品基础上，配装具有机械闭 锁功能的电驱动机械切换装置，通过智能型控制单元 进行控制自动投切的新一代CB级电源转换装置，可 广泛应用于双路市电、市电与应急电源间实现互投的 高可靠要求及重要用电场合，通过控制器可选择实现 自投自复、自投不自复、互为备用等切换工作模式， 并具有电气及机械双重闭锁功能，确保重要负荷用电 的安全可靠。由于采用了赛德翰NLE及NDT系列断路 器作为分断及闭合载体，装置本身可实现对下端负荷 或电缆过载及短路的有效保护，并可与下游断路器间 实现更好的保护选择性，准确有效地切断故障负载或 线路。SBS系列产品可适用于交流50Hz,额定工作电 压至690V，额定电流至800A及以下的三相四线电网 系统中。

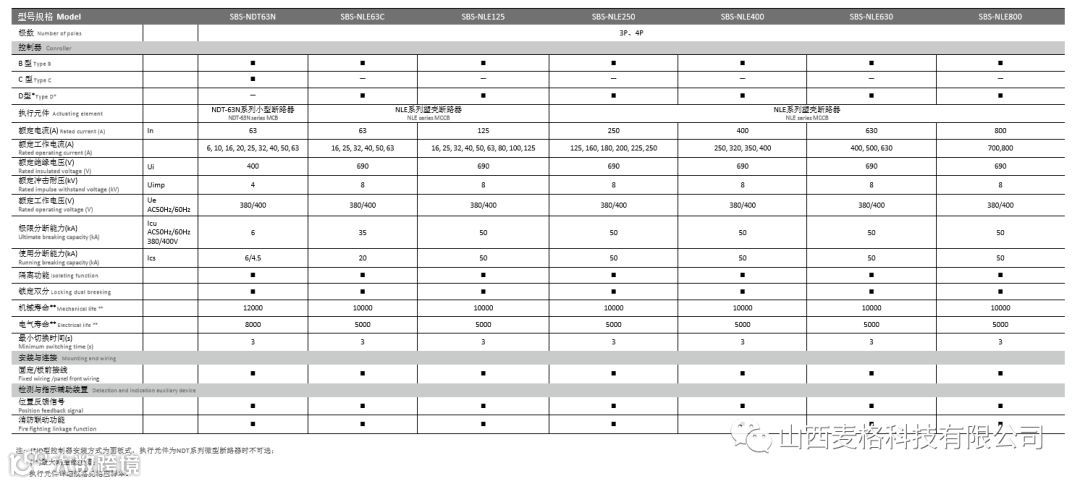

2. 主要参数
