继火力全开供应驻极母粒后
金旸继续提升高熔指聚丙烯产能
随着多条产线陆续改造完成
目前已陆续达产120吨/天产能
在全力供应口罩原料的过程中，我们发现有的客户在生产熔喷布时经常遇到问题，严重影响产能，尤其在熔喷布价格高涨的情况下，损失巨大。今天谈谈熔喷布生产的缺陷机理和对策，希望对大家有帮助。
实际上熔喷布的生产并不复杂，产生的问题无非是温度、气压、模具、材料、转速等因素引起，所以需要不断磨合和调试设备与工艺，才能使产品达到最佳效果。下面针对熔喷布的七个常见缺陷展开来谈：

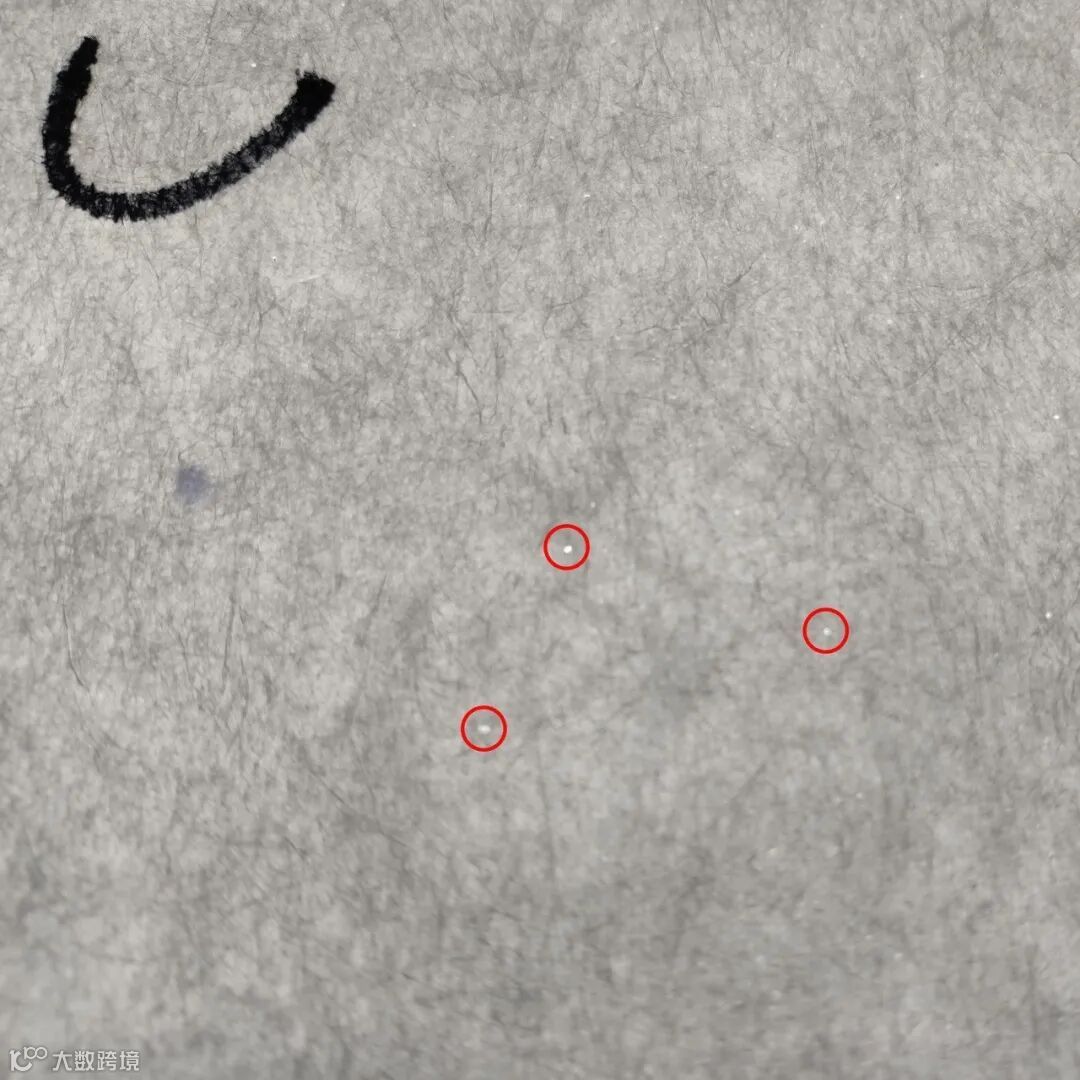

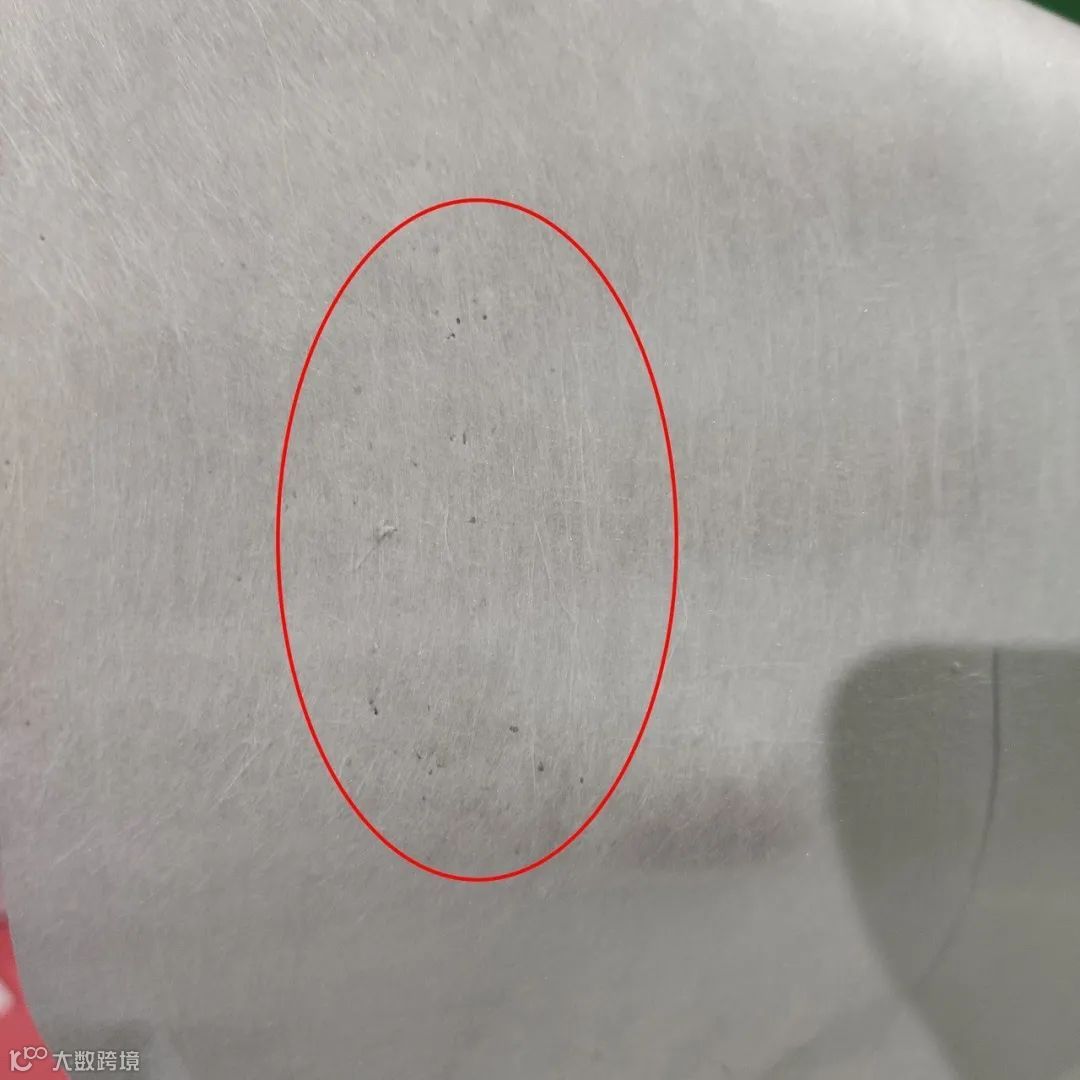

1、 晶点
产生机理：
a、空气速度太小或熔体粘度太高，部分熔体细丝未完全牵伸；
b、熔体粘度太小，空气速度高时，喷丝孔对熔体的握持作用减弱，熔体还没有被牵伸成纤维便脱离喷丝孔。
解决对策：
a、根据材料的熔指进行升温或降温；
b、调整螺杆转速；

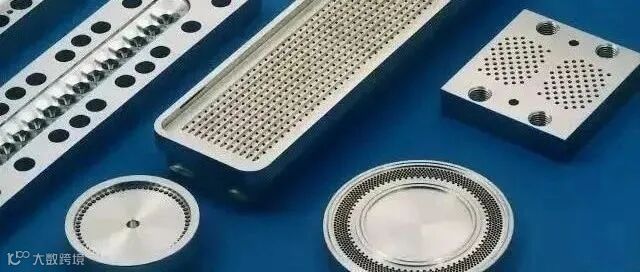

c、选用合适的模头和喷丝孔熔指的材料。

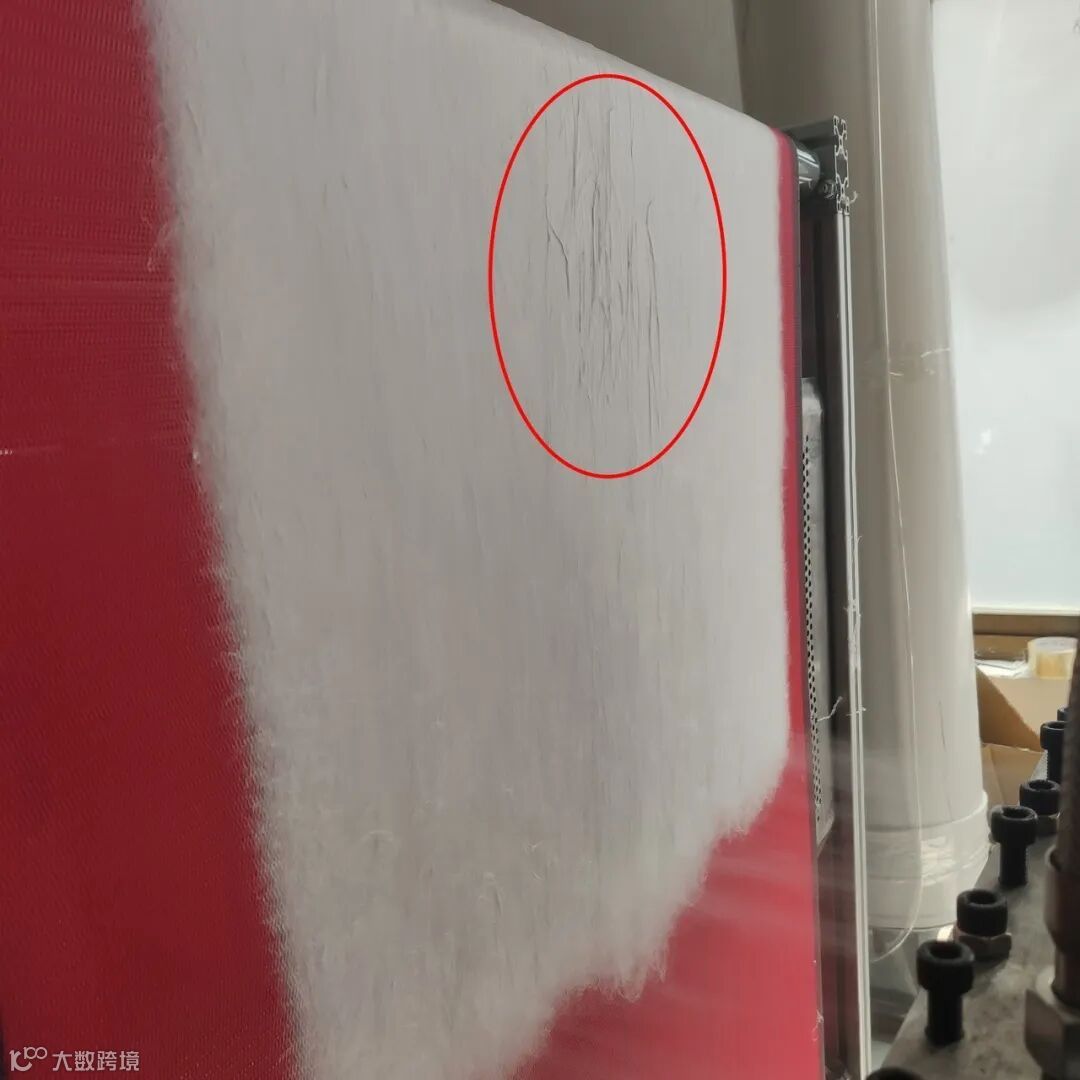

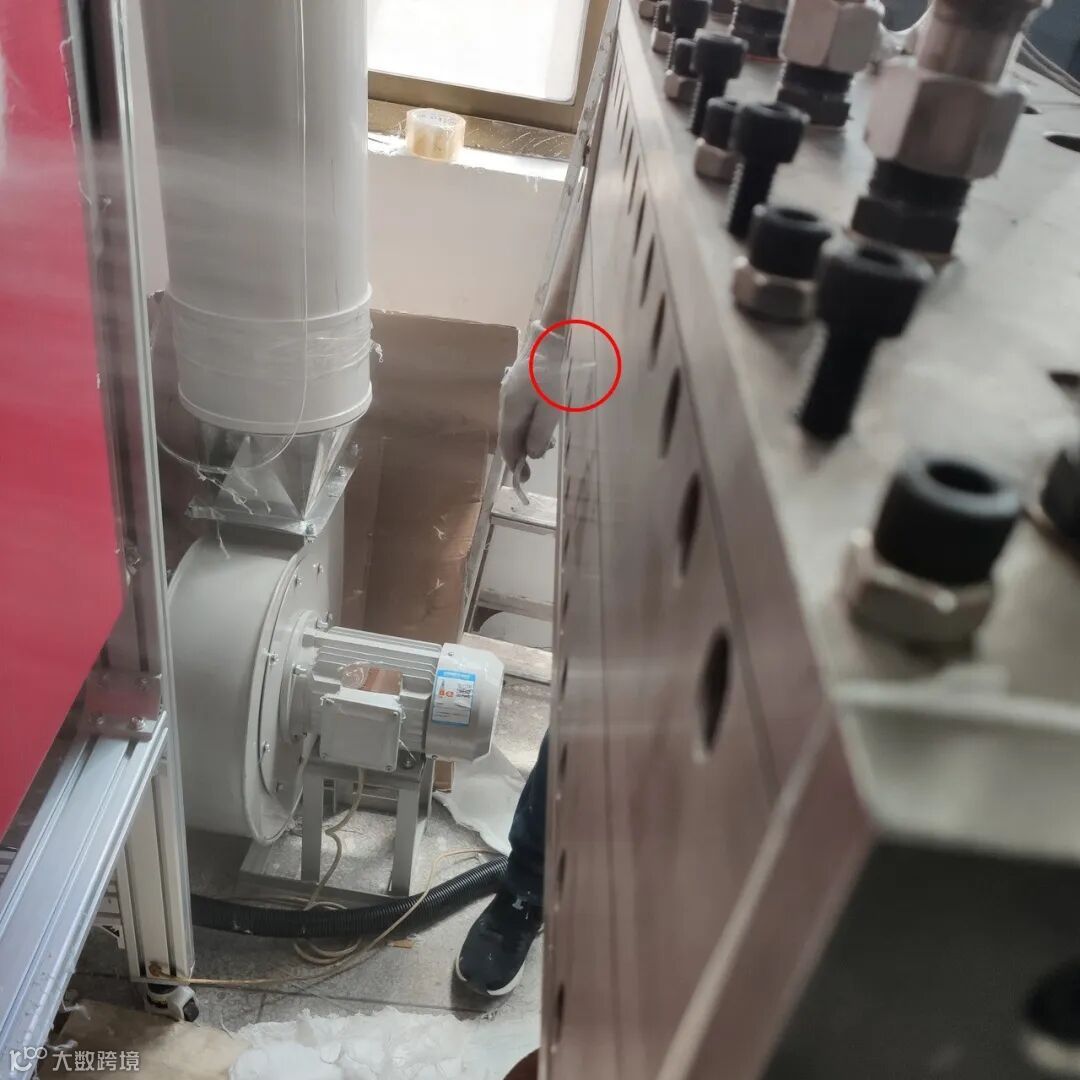

2、飞絮
产生机理：原料与相应的纺丝温度没有很好地匹配，温度较高所致。
解决对策：
a、若是全宽幅飞絮，可以调整螺杆纺丝温度和热风温度；
b、若是区域性飞絮，可以调整相应区位的模头温度。

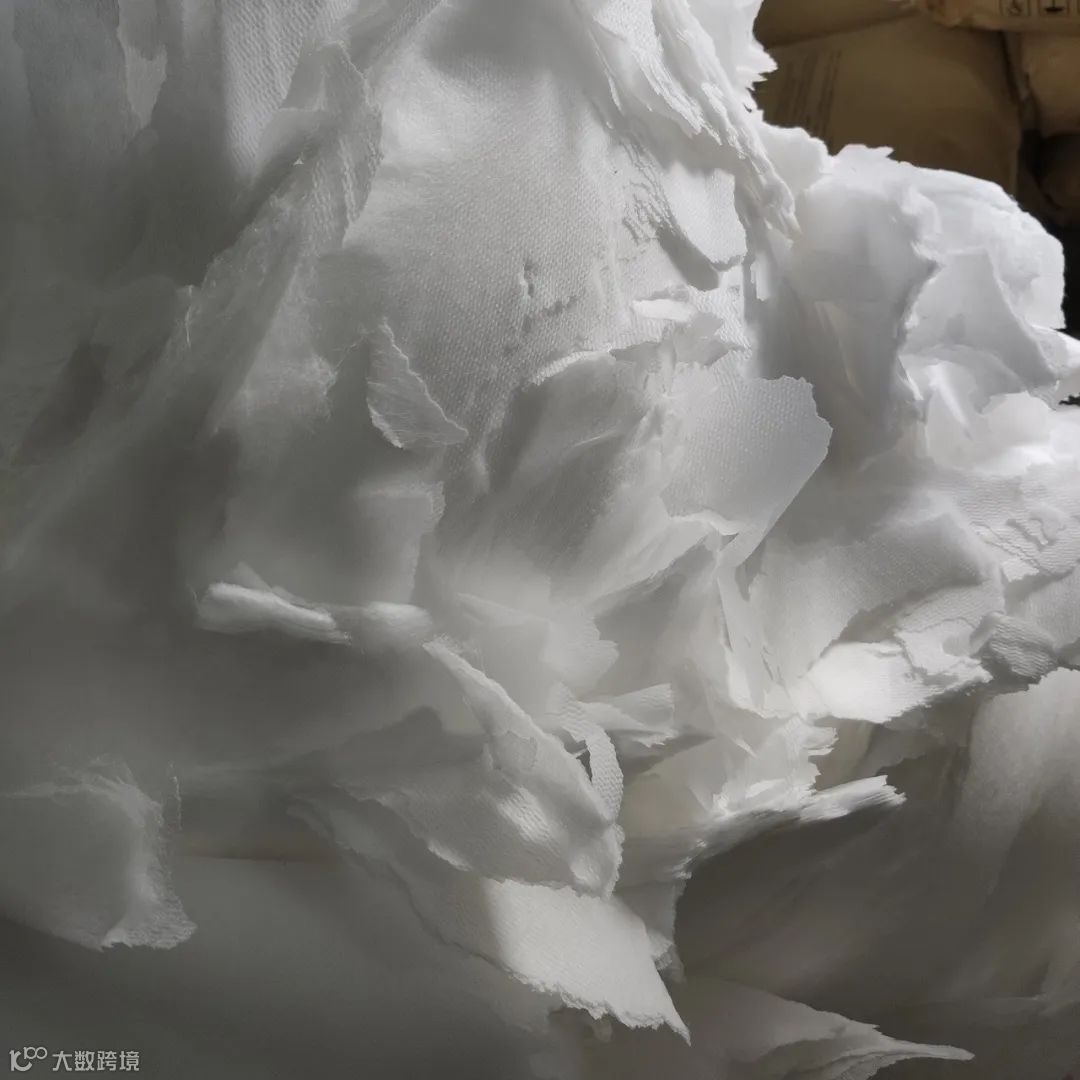

3、布脆、硬
产生机理：熔体未被喷成纤维状或者多个纤维粘成团导致熔喷布脆、硬。
解决对策：
a、调整热气流气压；
b、调整模头温度；
c、减少喂料量；
d、调整滚筒或帘子与喷丝孔的距离。
4、堵孔
产生机理：一般堵孔主要是因为驻极母粒添加过多、无机组分多、熔喷料有杂质以及未加过滤网造成。
解决对策：
a、减少驻极母粒的添加量；
b、增加过滤网；
c、选用干净的原料；
d、及时更换过滤网。

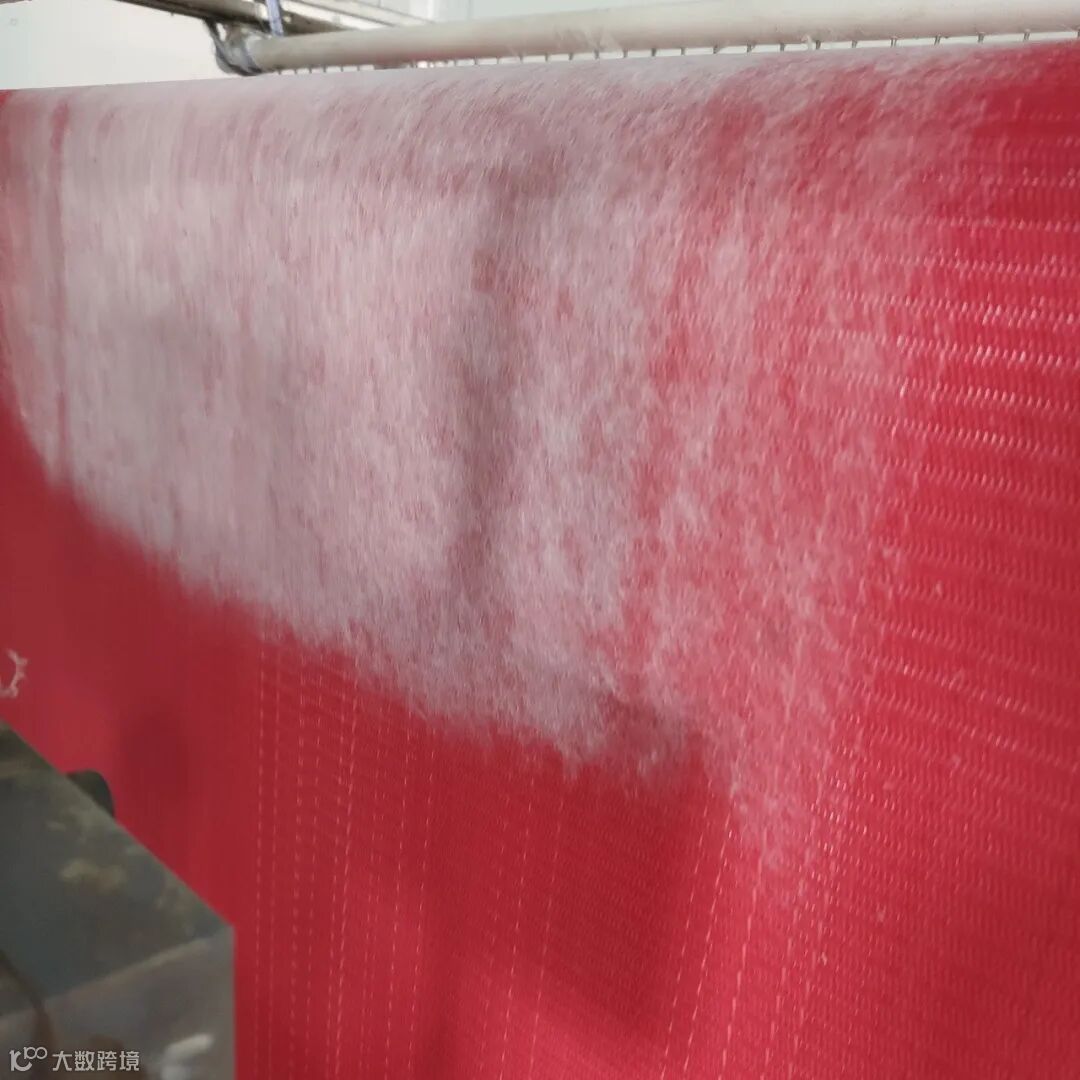

5、喷丝不均
产生机理：各喷丝孔的阻力或气流大小不一导致各孔的喷丝量不一样。
解决对策：
a、选用各喷丝孔压力一致的精密模头和喷丝板；
b、及时更换过滤网；
c、定期清洗喷丝板；
d、减少驻极母粒的添加量。
6、气孔
产生机理：材料水分含量过高，导致在喷丝过程中水气喷溅而产生气孔。
解决对策：对材料进行烘干处理。

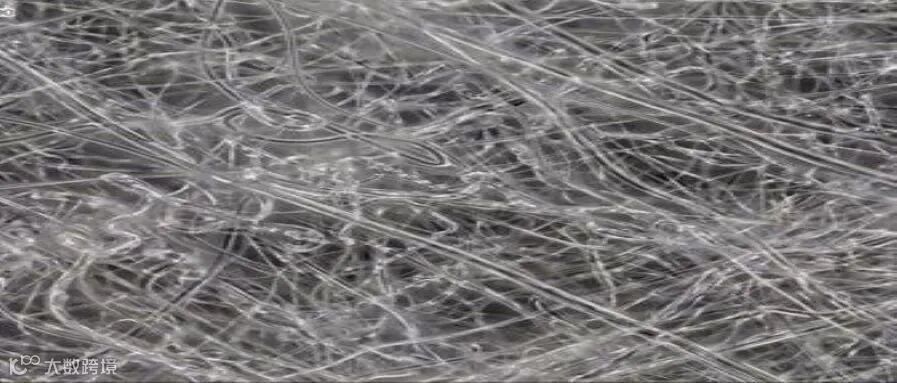

7、过滤效率低
产生机理：
a、喷出的纤维较粗且间隙大；
b、未加驻极母粒或添加不够；
c、未进行电晕处理或处理不够。
解决对策：
a、升高温度；
b、调整布的接收距离；
c、减少喂料量；
d、加大气压；
f、加大驻极母粒含量；
e、电晕处理。
欢迎专业人士一同交流，共同促进行业进步。如有商务交流及技术探讨，欢迎致电金旸江先生13860484656（微信同号），官网：www.jinyoung.cn。
●END ●
