在第一部分中，我们讨论了了解材料堆积密度的重要性。【教你用一个桶来计算塑料颗粒的堆积密度，在设备选型时这是一个重要的参考】在第二部分中，我们将讨论对注塑成型商同样重要的另外两个密度：固体密度（有时简称为密度）和熔体密度。
需要确定模制部件的重量主要有两个原因。首先，确定模制一定数量部件所需的原材料量；其次，找到合适的机器来模制部件。当设计师首次设计部件时，它只是一个CAD模型——没有物理组件。要确定部件的重量，设计师需要将部件的体积乘以模制部件的材料密度。CAD 模型将提供部件的体积。
如果材料发生变化，密度也会发生变化，因此零件重量也会发生变化。生产模具可以有多个型腔和多个冷流道。在这种情况下，流道的重量也需要使用相同的公式估算，然后添加到零件重量中。零件和流道的总重量称为注射重量。要计算生产所需的材料量，需要将注射重量乘以所需的循环次数。然后根据所需材料的数量计算材料成本。
要建立稳健的工艺，拥有正确尺寸的料筒非常重要。机器制造商通常会以重量形式公布机器料筒的最大容量。注射的射料重量与料筒容量的比率不应太小或太大，因为这会导致产品质量和工艺控制不一致。射料重量与最大料筒容量的优选比率在20%到80%之间。例如，如果最大料筒容量为100克，则射料重量不应少于20克或超过80克。（这些百分比可能有一些例外，但该讨论超出了本文的范围）。
如果公布的料筒容量以重量表示，则该重量始终以聚苯乙烯 (PS) 的重量表示。例如，如果公布的重量为100克，则意味着料筒可容纳的最大PS量为100克，或者换句话说，可成型的最大注射量为100克PS。这意味着料筒（圆柱体形式）的最大容积是固定的，可容纳100克PS。

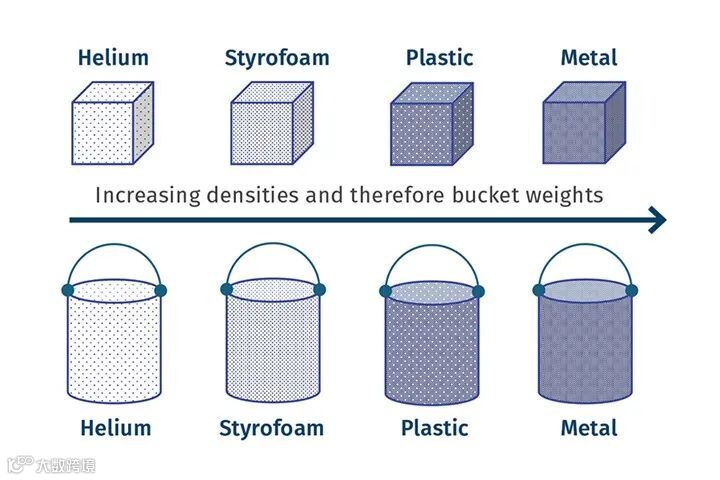

这些桶的容量相同，但由于密度不同，重量也不同。来源：Suhas Kulkarni

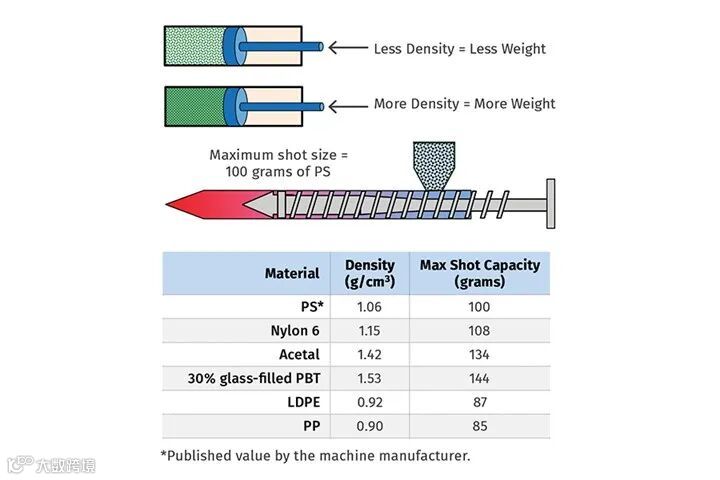

PS的密度为1.06g/cm3。如果我们用密度更高的材料替换PS，那么总注射重量将会增加。例如，如果我们用密度为1.53的玻璃填充聚酯 (PBT) 替换 PS，那么料筒现在将容纳144克PBT。料筒的体积保持不变，但由于材料的密度较高，总重量也较高。图1使用装有不同材料的桶说明了这一概念。图2显示了注塑料筒的概念以及不同材料的计算值。要将料筒容量从PS转换为成型材料，请使用以下公式：
料筒的使用百分比应基于料筒容量并考虑正在成型的材料。因此，了解密度值对于此类计算至关重要。
由于密度不同，不同材料在同一枪管中的最大射击容量会有所不同。
用于成型产品的材料必须更换的情况并不少见。这可能是由于首选材料在现场表现不佳，迫使用符合客户要求的材料进行替换。例如，损坏的部件可能需要玻璃增强树脂。在我最近从事的一个项目中，必须更换一种材料，因为原始树脂在模腔中留下残留物并导致外观缺陷。如果材料供应商提高了树脂成本，必须找到更便宜的替代品，材料更换也可能是出于财务考虑。
在寻找替代树脂时，制造商不能只关注树脂的每磅价格，这一点至关重要。较便宜的树脂可能密度较高，这需要更多的树脂来完成工作，从而提高每个部件的成本。根据所考虑材料的密度计算注射重量，然后计算对成本的影响。在做出任何决定之前，应比较新旧成本。
固体密度是设计师和加工商最常用的数字。它被定义为给定材料的单位体积重量。例如，如果您使用通用未填充聚丙烯 (PP) 模制出一个1厘米立方体，那么立方体的重量就是PP的密度。立方体的体积为1立方厘米 (cm3)，如果重量为0.91克，那么单位体积重量（或密度）将为0.91g/cm3。0.91这个数字实际上是PP广泛使用的密度。
因为比重有时会与密度混淆，所以我们在这里做一个简短的解释。水的密度是1g/cm3，这意味着如果我们可以铸造一个尺寸为1×1×1厘米的水立方体，它的重量将是1.00克。比重定义为所考虑材料的密度与水的密度之比。考虑上面的PP，它的比重是 0.91/1.00，等于0.91（因为这是一个比率，所以没有单位）。从数字上讲，密度和比重的数字是相同的，这就是为什么这两个术语容易混淆并且经常互换使用的原因。然而，每个术语都有自己的用途，必须理解它们的重要性。树脂制造商提供的材料数据表是固体密度或比重值的来源。

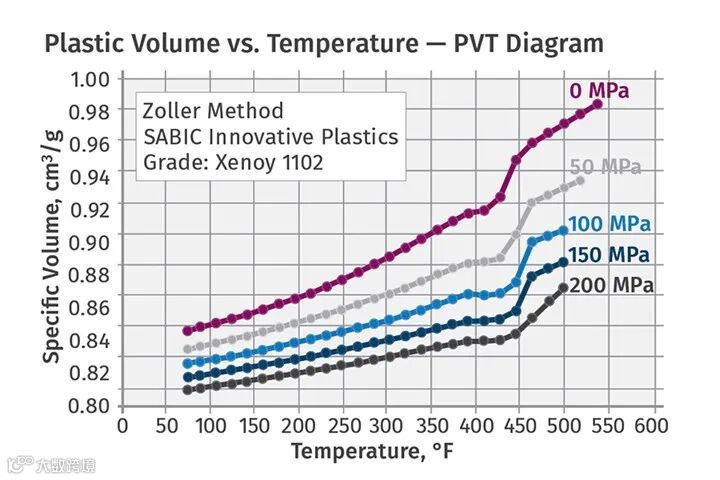

第三种密度称为熔体密度，这是加工商需要了解的一个关键规格。当塑料为固体形式时，其密度称为固体密度或简称为密度。当加工商将树脂送入成型机时，塑料熔化，分子相互远离，从而降低材料的密度。熔融材料的密度称为熔体密度。压力-体积-温度 (PVT) 图（如图3所示）通常用于确定材料的熔体密度。
压力-体积-温度 (PVT) 图（跟踪压力和温度变化时材料体积的变化）通常用于确定材料的熔体密度。
熔体密度主要用于计算机器的实际最大注射量，而不是依赖于机器制造商的数字。为什么？这并不是因为制造商提供的数字不正确，而是他们提供的数字只是一个近似的估计值。从PVT图可以看出，熔体密度是温度和压力的函数。考虑到料筒中的熔融塑料，温度是料筒设置和螺杆转速剪切的乘积，而压力是螺杆恢复过程中的背压。
近年来，除了PS的最大注射重量外，机器制造商还开始以体积为单位发布机器的最大容量，因为体积与材料或其密度无关。现在由加工商根据成型材料计算出最大注射重量。在这种情况下，成型商必须使用熔体密度来准确计算注射容量。使用固体密度会得到一个更高的数字，因此是不正确的。加工商倾向于将固体密度数字乘以0.70到0.80之间的系数来估计熔体密度。
抛开这些不谈，计算熔体密度其实非常简单！有一种更简单的方法可以获得准确的数字。这里唯一的要求是成型商应该之前成型过这种材料。即使是类似等级的材料也足以满足我们的计算要求。

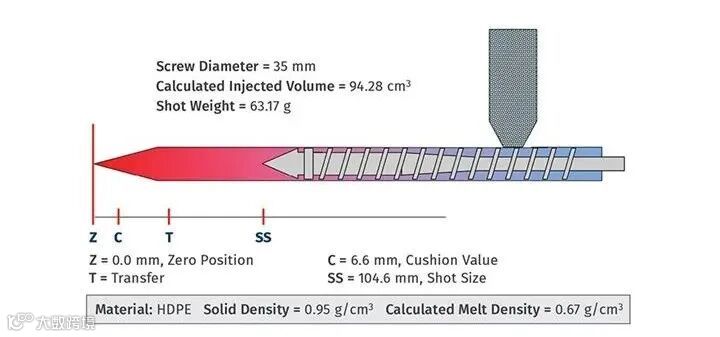

假设计算重量的公式为—重量=体积×密度—则计算密度的公式为：密度=重量/体积。在已知的成型工艺中，重量等于注射重量，也就是所有部件和流道的重量。体积是螺杆排出的总体积，从注射量到缓冲值（参见图4中的示例）。此处，熔体温度为 380°F，背压为500psi，螺杆直径为35毫米。设定的注射量为104.6毫米，缓冲值为6.6毫米。通过使用确定圆柱体体积的公式—0.785×D×D×L—（其中D是螺杆直径，L是行进的总距离），我们计算出注射的体积为94.28cm3（注意将mm转换为cm）。该体积成型的注射重量为63.17克。利用密度公式计算熔体密度为0.67g/cm3。
常用的系数 0.70 到 0.80 是确定熔体密度的良好估计值，但可以得出更精确的数字。
此处的熔体密度为固体密度的70%，即0.95g/cm3值的0.70倍。需要记住的是，这是在熔体温度为380°F且背压为500psi的情况下得出的。常用的0.70到0.80倍是一个不错的估计值，但执行此计算可以得到更准确的值。
这篇由两部分组成的文章介绍了注塑成型中三种密度的基础知识。记录成型操作中使用的所有材料的三种密度始终是一种很好的做法。对于熔体密度，成型商甚至可以更进一步，生成一个经验公式或图表，以根据熔体温度和背压计算该值。
