焊接机器人是装上了焊钳或各种焊枪的工业机器人。工业机器人的运动控制系统涉及数学、自动控制理论等，内容很多，本章从焊接机器人的用户角度出发，阐述有关机器人运动控制系统的一般性问题。
1 焊接机器人运动轴的构成
1.1 焊接机器人运动轴的定义

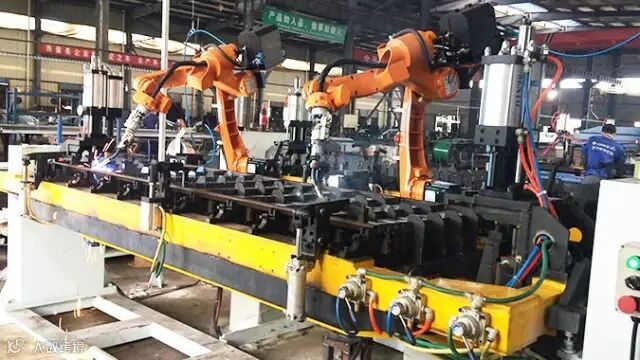

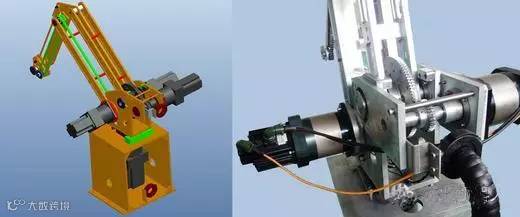

点焊与弧焊两种机器人都是由典型6关节型（也称6轴）工业机器人装上焊钳或焊枪而构成，因此，讨论焊接机器人运动系统构成，亦即讨论典型6关节工业机器人的运动系统构成。顾名思义，典型6关节工业机器人有6个可活动的关节，每个关节的运动名称都有定义，每个关节的运动都由一个伺服电（动）机驱动，每个电机都有各自的伺服控制系统。
机器人最后“手”关节上所安装的工具中心点（TCP）（对点焊钳与电焊枪的TCP点，在相应的机器人结构中都作了规定）的运动轨迹是多个关节伺服系统协同动作的结果。而机器人运动控制系统（器）的作用就是如何根据编程指令来指挥控制6个伺服电（动）机协同动作，以完成工具中心点所要求实现的运动轨迹。
1.2 焊接机器人的运动轴参数
焊接机器人的运动轴参数主要包括：各轴最大运动范围、最大速度、相关轴的容许转距、相关轴的容许惯性力矩等。一种典型的6关节型工业机器人的关节运动参数的量值见表。
可以看出：6关节型工业机器人的运动轴参数不仅涉及各轴本身，也最终决定整台工业机器人的性能。其中，最重要的性能指标是：重复定位精度和负载重量。
2 焊接机器人运动控制系统的组成
2.1 对机器人运动控制系统的一般要求
机器人控制系统是机器人的重要组成部分，主要用于对机器人运动的控制，以完成特定的工作任务，其基本功能如下：
2.1.1 记忆功能：存储作业顺序、运动路径、运动方式、运动速度和与生产工艺有关的信息。
2.1.2 示教功能：离线编程、在线示教、间接示教。在线示教包括示教盒和导引示教两种。
2.1.3 与外围设备联系功能：输入和输出接口、通信接口、网络接口、同步接口。
2.1.4 坐标设置功能：有关节坐标系、绝对坐标系、工具坐标系和用户自定义四种坐标系。
2.1.5 人机接口：示教盒、操作面板、显示屏。
2.1.6 传感器接口：位置检测、视觉、触觉、力觉等。
2.1.7 位置伺服功能：机器人多轴联动、运动控制、速度和加速度控制、动态补偿等。
2.1.8 故障诊断安全保护功能：运行时系统状态监视、故障状态下的安全保护和故障自诊断。
2.2 焊接机器人运动控制系统（硬件）的组成
焊接机器人运动控制系统中的硬件一般包括：
2.2.1 控制计算机。控制系统的调度指挥机构。一般为微型机，其微处理器有32位、64位等，如奔腾系列CPU以及其他类型CPU；

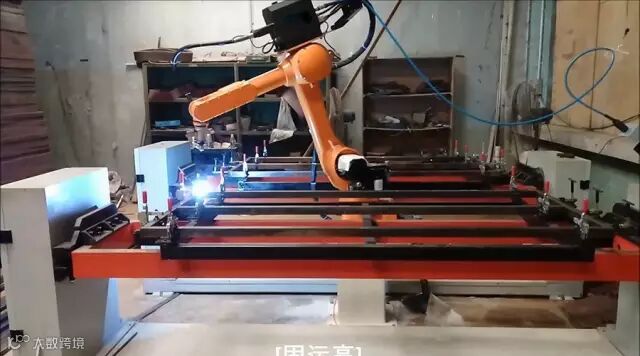

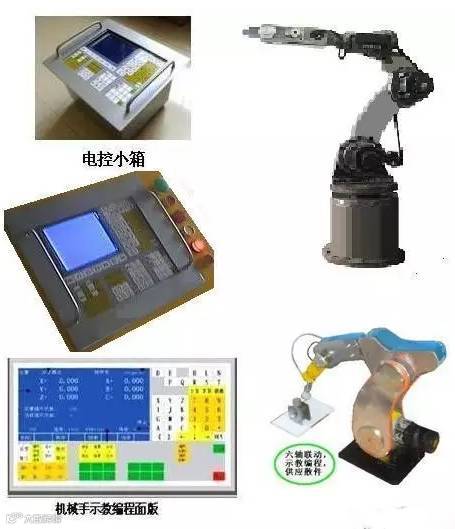

2.2.2 示教盒。示教焊接机器人的工作轨迹和参数设定，以及所有人机交互操作。
示教盒拥有自己独立的CPU以及存储单元，与主计算机之间以串行通信方式实现人机信息交互；
2.2.3 操作面板。由各种操作按键、状态指示灯构成，只完成基本功能操作；
2.2.4 硬盘和软盘存储器。存储焊接机器人工作程序以及各种焊接工艺参数数据库的外围存储器；
2.2.5 数字和模拟量输入输出。各种状态和控制命令的输入或输出。
2.2.6 打印机接口。记录需要输出的各种信息。
2.2.7 传感器接口。用于信息的自动检测，实现机器人柔顺控制，一般为力觉、触觉和视觉传感器。对一般的点焊或弧焊机器人来说，控制系统中并不设置力觉、触觉和视觉传感器。
2.2.8 轴控制器。完成机器人各关节位置、速度和加速度控制。
2.2.9 辅助设备控制。用于和焊接机器人配合的辅助设备控制，如焊接电源系统、焊枪（焊钳）、焊接装系统等。
2.2.10 通信接口。实现机器人和其他设备的信息交换，一般有串行接口、并行接口等。
2.2.11 网络接口
2.2.11.1 Ethernet接口：可通过以太网实现数台或单台机器人的直接PC通信，数据传输速率高达10Mbit/s，可直接在PC上用windows9X或windowsNT库函数进行应用程序编程之后，支持TCP/IP通信协议，通过Ethernet接口将数据及程序装入各个机器人控制器中。
2.2.11.2 Fieldbus接口：支持多种流行的现场总线规格，如Device net、AB Remote I/O、Interbus-s、profibus-DP、M-NET等。
