纺织行业——高速数控模板缝纫机

纺织行业——高速数控模板缝纫机 固高自动化
2016-01-15
1
导读:纺织行业解决案例高速数控模板缝纫机一、1ms执行一次,模板缝纫机最高加工速度可以达到2800针一分钟,即一针不到22ms,所以程序运行地越快,系统反应就越快。具有电子齿轮的功能,所以在两轴同步的算法上
纺织行业解决案例

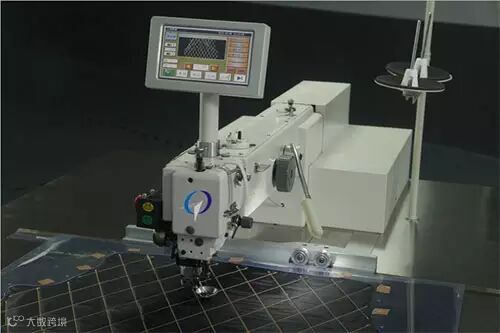

高速数控模板缝纫机
一、应用背景
为了解决传统服装纺织行业生产缝制效率低,缝制效果不理想等一些列传统缝纫问题,实现了更加智能化缝纫的缝纫,佛山市固高自动化技术有限公司研发出了高速数控模板缝纫机。数控模板缝纫机能够根据缝纫模板自动识别,服装CAD所生成文件直接进行自动缝纫,即不需人工进行蹬踏缝纫,样片摆放以后,一个按键便可实现整个缝纫过程,任何成衣缝制部位通过该设备都可进行完美缝纫,使流水线上生产效率空前提高,工位可大幅缩减,效率却大大提高的革命性缝纫设备。可以直接应用于生产流水线。

二、性能优势

当前市面上的模板缝纫机控制系统都存在着稳定性差,控制精度不高,抗干扰能力差等缺陷,这正是固高的切入点。


(1)、市面上的控制系统,X轴的两个电机是连接到同一个驱动器上来实现同步控制的,但是固高控制器底层就具有电子齿轮的功能,所以在两轴同步的算法上我们具有很大的优势。

(2)、我们程序周期可以到达1ms执行一次,模板缝纫机最高加工速度可以达到2800针一分钟,即一针不到22ms,所以程序运行地越快,系统反应就越快。

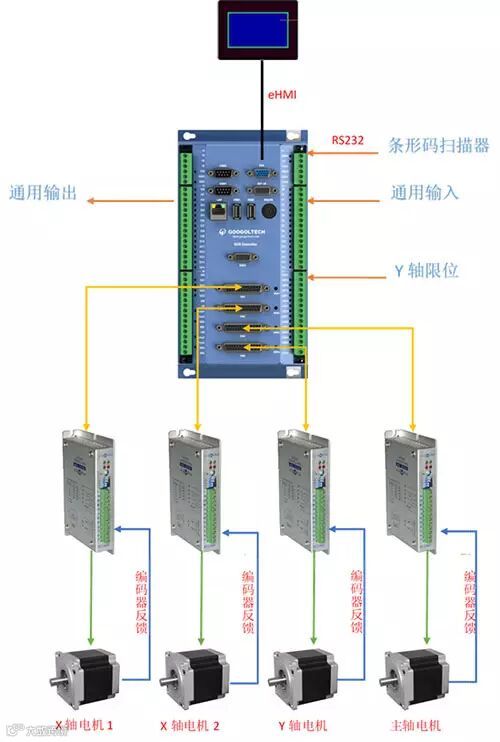

三、系统硬件框架

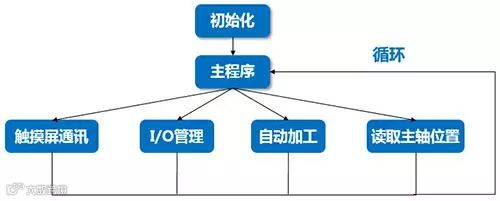

四、控制系统程序框架
由上图可以看到,系统程序分为6大部分

1、初始化程序部分,主要用于系统一开机调入系统参数
2、主程序,主要用于系统其他程序部分的统筹管理
3、触摸屏通讯,主要用于与人机界面之间的通讯管理
4、I/O控制,主要用于系统检测输入口,控制输出口,同时兼顾手动控制
5、自动缝纫,主要用于系统实现自动加工
6、主轴位置检测,因为整个系统都是根据主轴位置来进行运动,所以单独一个程序来检测
五、案例的总结
目前,国内缝制机械总已占世界缝制机械总量的80%以上,我国电脑花样机控制系统 全自动服装模板缝纫机产量已占全世界产量的50%以上,电脑花样机控制系统 全自动服装模板缝纫机,产量、市场居全球最大。

2014年就已有20多家企业推出了模板缝纫机。

虽然我们国家已经成为世界缝纫机生产中心和生产大国,但却不是强国,自动化程度低,功能单一,可靠性不高等都是我们生产的工业缝纫机一些严重不足。对于高档缝纫机长期以来只能依赖进口。

在当前市场上还没有一套稳定,成熟的模板缝纫机控制系统,而固高又具有多年运控经验且获得行内认可和尊重,固高开发出一套稳定的,控制精度高的自动模板缝纫机系统,其前景非常广阔。

佛山市固高自动化技术有限公司
电话:0757-63990280
传真:0757-63990277
邮箱:sales@ggzdh.cn
官网:www.ggzdh.cn
