iMOTION™ IMM100——面向直流无刷电机控制的全集成智能IPM

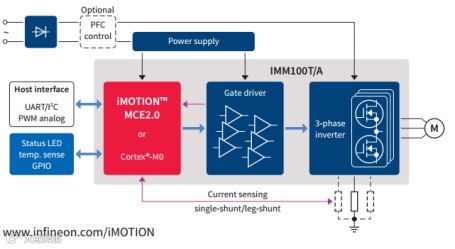

iMOTION™ IMM100是一系列全集成智能IPM，可针对永磁同步电机（PMSM）进行无传感器磁场定向控制（FOC）。iMOTION™运动控制引擎（“T”系列型号）结合栅极驱动器和6个MOSFET，构成一个完备的电机驱动系统，其利用紧凑式12 x 12mm² 表面贴装封装，最大限度地减少了外接元件数量，缩小了电路板占板面积。

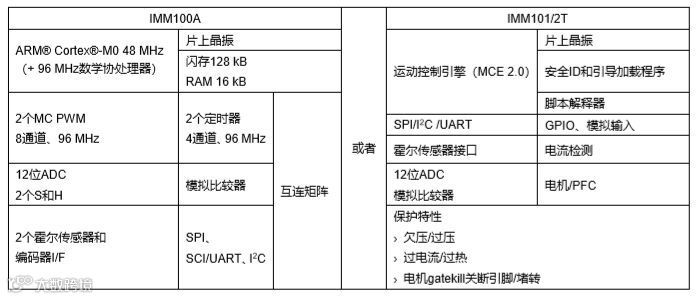

英飞凌已获专利的运动控制引擎（MCE）历经实践检验，借助直流负母线单电阻或桥臂双电阻电流反馈实现无传感器磁场定向控制（FOC），并采用空间矢量PWM和正弦波信号，以达到最高能效。强大的PC工具，如MCEWizard和MCEDesigner等，减少了实现变速驱动的工作量，仅需对相应的电机进行简单的MCE配置。作为补充，Script引擎提升了系统层面的灵活性。此外，IMM100的“A”系列型号具备充分的灵活性，可在ARM® Cortex®-M0内核上运行自有电机控制软件，同时兼具硬件集成的优点。

集成式栅极驱动器具备自举功能，增加了信号滤波，并且提供多种硬件保护机制，如死区时间插入和防止击穿、过电流、过压/欠压保护和故障报告等。

IMM100系列无需配备散热片，额定输出功率高达30 W/60 W/80 W，最高直流电压为600 V，可满足电机驱动要求。
