评估板"EVAL-2ED2101 HB-LLC"输入电压范围350 VDC~425 VDC，输出电压+12V，额定输出电流16.7A，额定输出功率200W，最高开关频率500kHz，可用于照明、UPS、服务器电源、电动自行车充电等。
此评估板由三块分立的小板构成，分别是功率板、控制板、辅助电源板，无外加风扇散热。谐振电路采用两颗分立谐振电容，变压器漏感充当谐振电感。原边MOSFET工作于ZVS模式，有助于降低开关损耗，减少EMI噪声。副边采用同步整流输出，有助于提高系统效率。
主要特点
输出过电压保护
输出开路、输出过载保护
带滞回的输入欠压保护
输出过流保护
绕组短路保护
副边同步整流
自然散热
高开关频率（500khz）
该评估板使用英飞凌的半桥LLC PWM模拟控制器ICE2HS01G，此控制器可支持的开关频率范围从30kHz~1MHz，内置三级过流保护功能，搭配英飞凌SOI技术的高速低功耗的半桥栅极驱动器2ED2101S06F以及双通道低边栅极驱动器2ED24427N01F,可同时驱动原边MOSFET和副边同步整流MOSFET。
设计参数

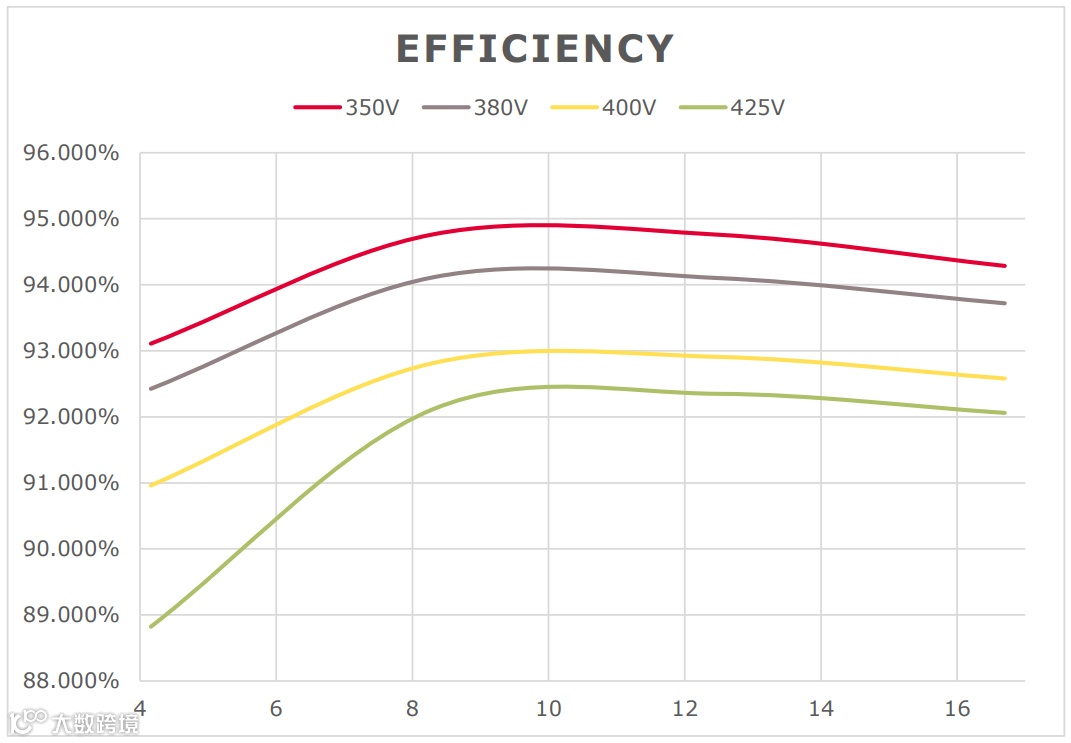

效率曲线
典型开关波形

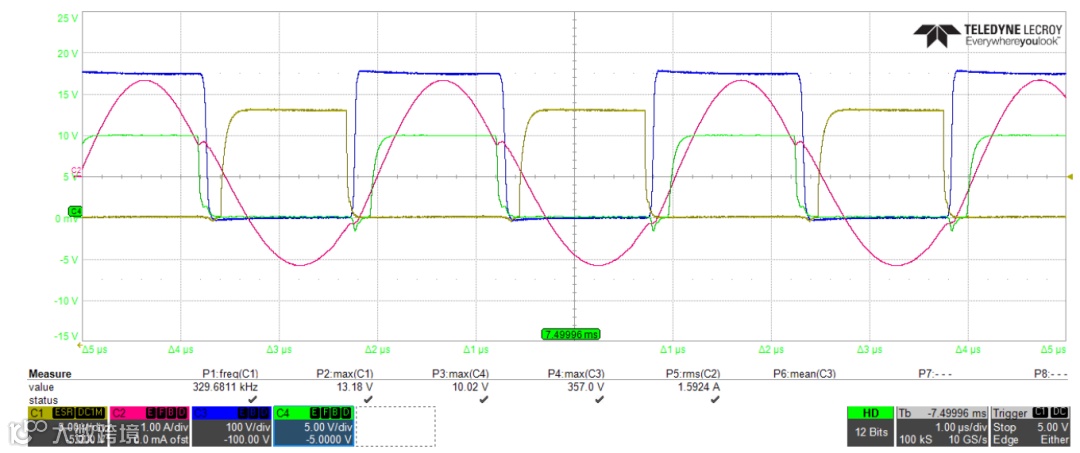

350V输入，16.7A输出
CH1-VLG,CH2-Ir,CH3-VLDS,CH4-VHG

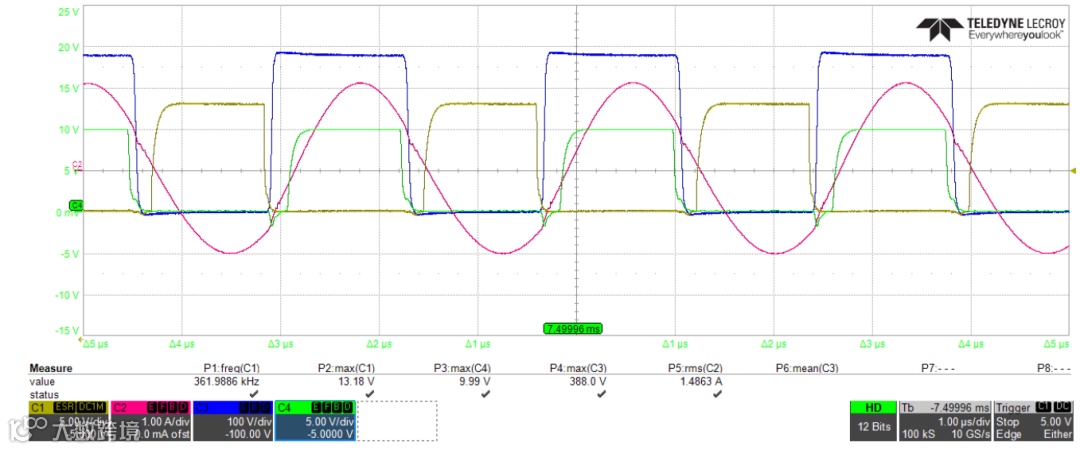

380V输入，16.7A输出
CH1-VLG,CH2-Ir,CH3-VLDS,CH4-VHG

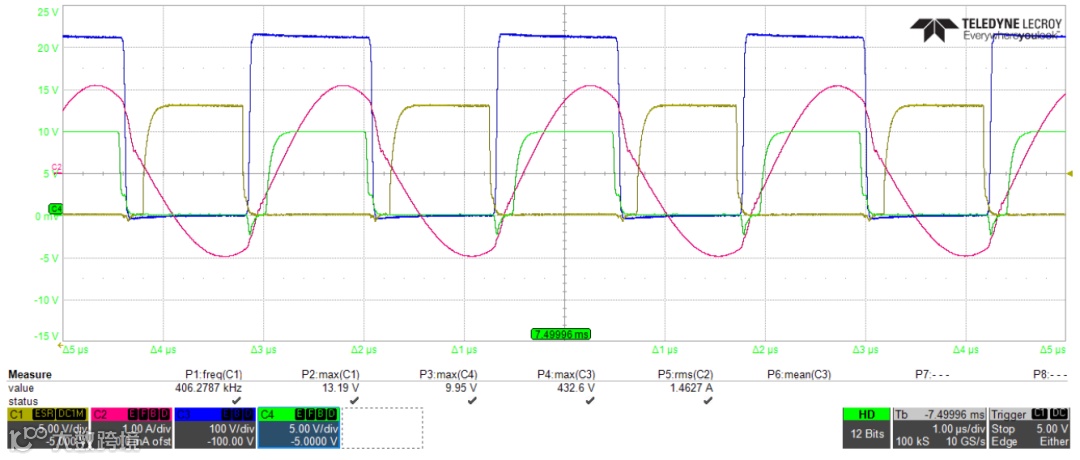

425V输入，16.7A输出
CH1-VLG,CH2-Ir,CH3-VLDS,CH4-VHG

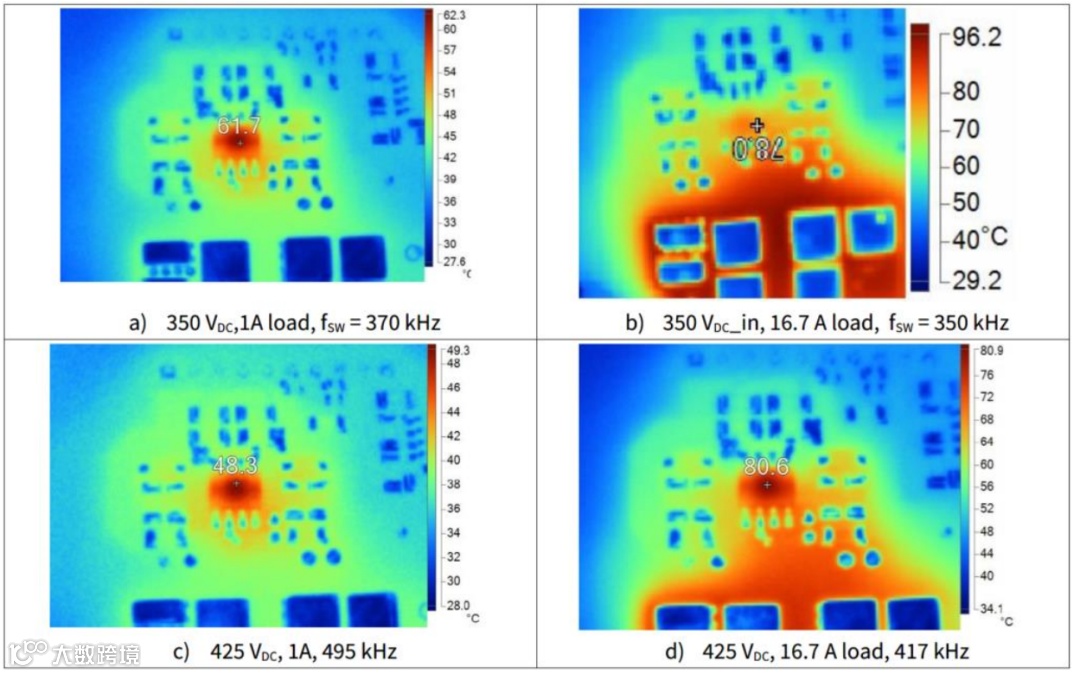

2ED2101S06F表面温度
全套文件
Altium Designer电路图和PCB
3D图
器件清单
