评估板“EVAL-M1-IR2214”可用于三相交流（380Vac）输入，输出功率可达10kW的三相电机驱动。该参考板使用全英飞凌器件，提供了一种紧凑的三相电机驱动方案
采用1200V电平转换式驱动芯片IR2214SS，具有两级电流开通、退饱和（DESAT）检测及软关断保护（soft shut-down）。
搭配1200V/50A功率集成模块FP50R12KT4G，集成了三相整流桥、三相逆变桥和温度检测电阻（NTC）。
辅助电源模块采用准谐振控制器ICE5QSAG，搭配1700V SiC MOSFET，产生+15V/+5V板载供电。
通过iMOTION™ M1接口，连接电机控制板EVAL-M1-101T，即可驱动BLDC电机。
该参考板主要特点：
三相380Vac输入，带有保险丝及输入过冲电流限制电路
输出功率可达10kW
IGBT退饱和检测及软关断保护
过电流保护
过温保护

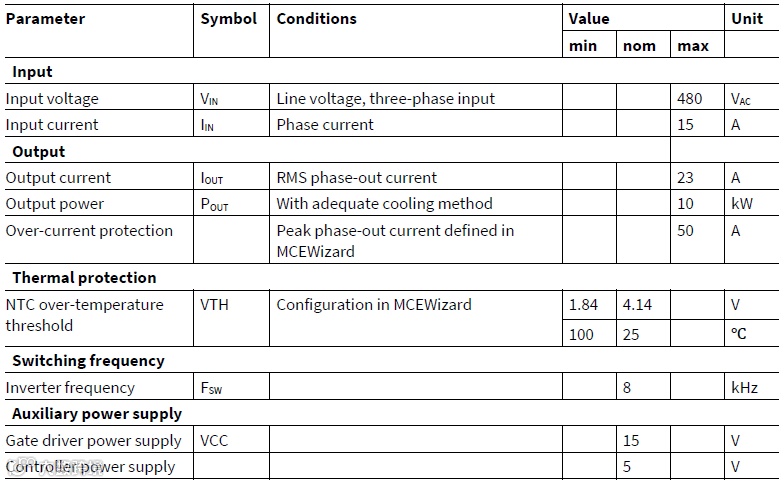

设计参数：

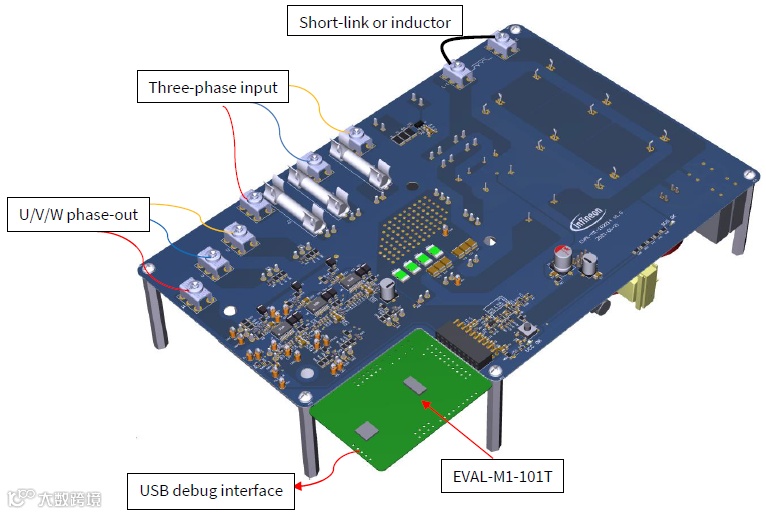

系统连接如下，即可驱动BLDC电机。
全套文件：
Altium Designer电路图和PCB
3D图
器件清单
