新品
基于TRENCHSTOP™ IGBT7
PrimePACK™ 的兆瓦级T型
三电平桥臂模块组
基于TRENCHSTOP™ IGBT7的PrimePACK™ 1500V直流NPC2三电平桥臂模块组，风冷条件下系统功率1.8MW。
产品描述：
▪️ FF1800R23IE7，FF1800R23IE7P 1800A 2300V 半桥
▪️ FF2400RB12IP7，FF2400RB12IP7P 2400A 1200V 共集电极双管
*有带预导热材料型号
新的PrimePACK™ 2300V IGBT模块主要是为1500V逆变器开发的。它的特点是在1500V工作电压下，直流稳定性比较好，即在宇宙辐射下具有很高的鲁棒性，以及175℃的过载结温可以支持LVRT等故障模式。此外，与IGBT4解决方案相比，该模块实现了更高的功率密度，从而在系统层面上性价比。
与1200V共集电极IGBT模块组合，可以实现NPC2拓扑结构，与1200V的NPC1拓扑结构相比杂散电感小，可以把IGBT开关得更快，这一相同的封装尺寸下，系统功率提高了37%。
产品特点
业界首创的2300V IGBT模块，可连续工作在直流电压1500V下
PrimePACK™ 3+封装
TRENCHSTOP™ IGBT7芯片
过载时允许175°C Tvjop工作结温
模块组为1200V 2400A共集电极， 2300V 1800A半桥，杂散电感小
应用价值
1500VDC应用的低成本和高功率密度
采用三电平NPC2拓扑结构，风冷下输出功率高达1.8兆瓦
低杂散电感设计使开关速度更快，损耗更低
宇宙射线的稳定性使其能够在1500VDC，FIT低
模块可以补偿电网故障，如LVRT
减少了电气、热和系统设计方面的工作量
应用领域
集中式太阳能逆变器
储能系统
风力发电
电解氢
扫描下方二维码，
即可查看产品详细资料~
👇👇
如果您对上文中的产品（推文代码：2022NPI32）感兴趣，需要英飞凌销售团队或代理商联系您，请点击文末“阅读原文”填写表格。

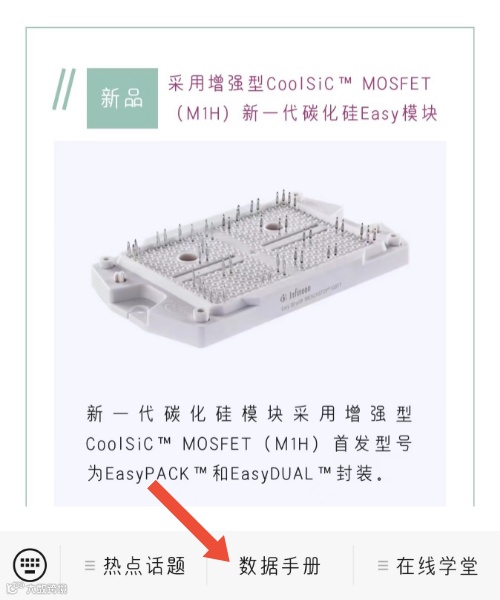

想获取数据手册，
