新品
2000V SiC分立器件双脉冲
或连续PWM评估板

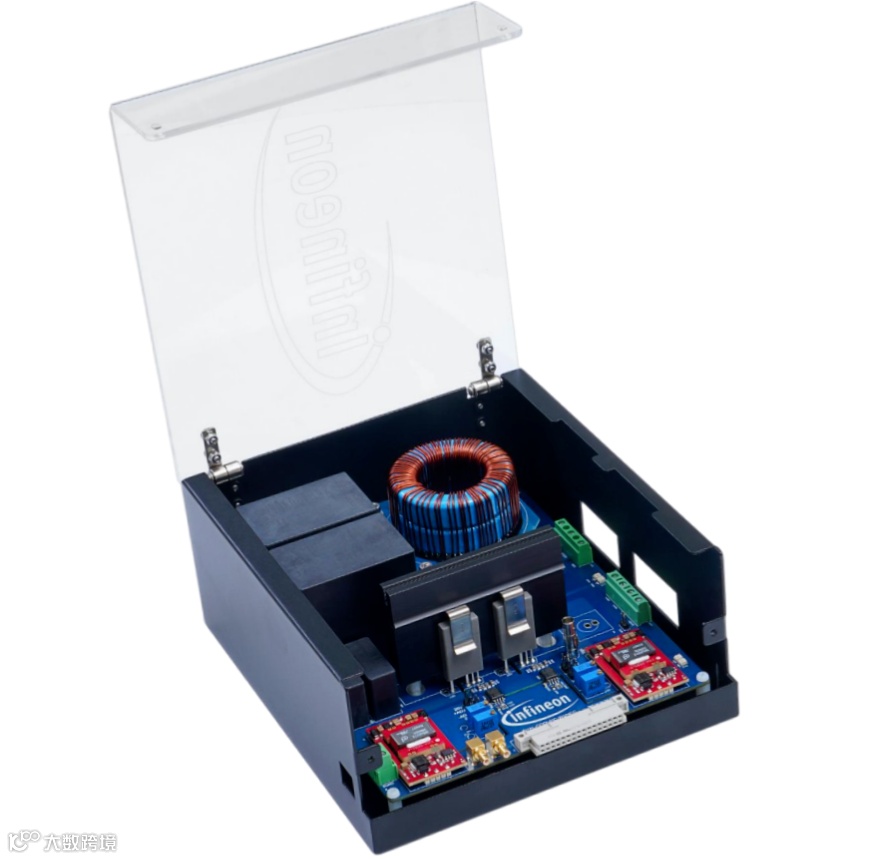

开发EVAL-COOLSIC-2kVHCC评估板的目的是评估TO-247 PLUS-4-HCC封装的CoolSiC™ 2000V碳化硅MOSFET。
评估板是精确的通用测试平台，用于评估全系列CoolSiC™ 2000V SiC MOSFET分立器件和EiceDRIVER™紧凑型单通道隔离栅极驱动器1ED31xx系列。
该电路板设计灵活，可在不同的测试条件下，通过双脉冲或连续PWM运行进行各种测量，譬如光伏、储能系统和电动汽车充电等应用。
评估板型号：
EVAL-COOLSIC-2kVHCC
相关器件：
▪️ TO-247 PLUS-4-HCC封装的CoolSiC™ 2000V 24mΩ
▪️ 1ED3124MU12H 14A,5.7kV (rms)紧凑型单通道隔离栅极驱动器
产品特点
双脉冲或连续PWM运行
耐压高达1500VDC
与TO-247PLUS-4-HCC和TO-247-2封装兼容
可调栅极驱动电压
支持外部XMC4400控制器，型号为：KIT_XMC4400_DC_V1
为直流母线缓冲电路评估预留空间
EiceDRIVER™紧凑型单通道隔离栅极驱动器1ED3124MU12H
应用价值
市场上首个应用于2000V CoolSiC™ MOSFET的评估板
英飞凌高压CoolSiC™ MOSFET与紧凑型单通道2300V EiceDRIVER™隔离栅极驱动器
操作简便，同时满足高压安全要求
通用设计可以用于多种测试场景
高压分立器件的精确测试平台
高功率密度
支持不同的运行模式
应用领域
光伏
储能系统
电动汽车充电

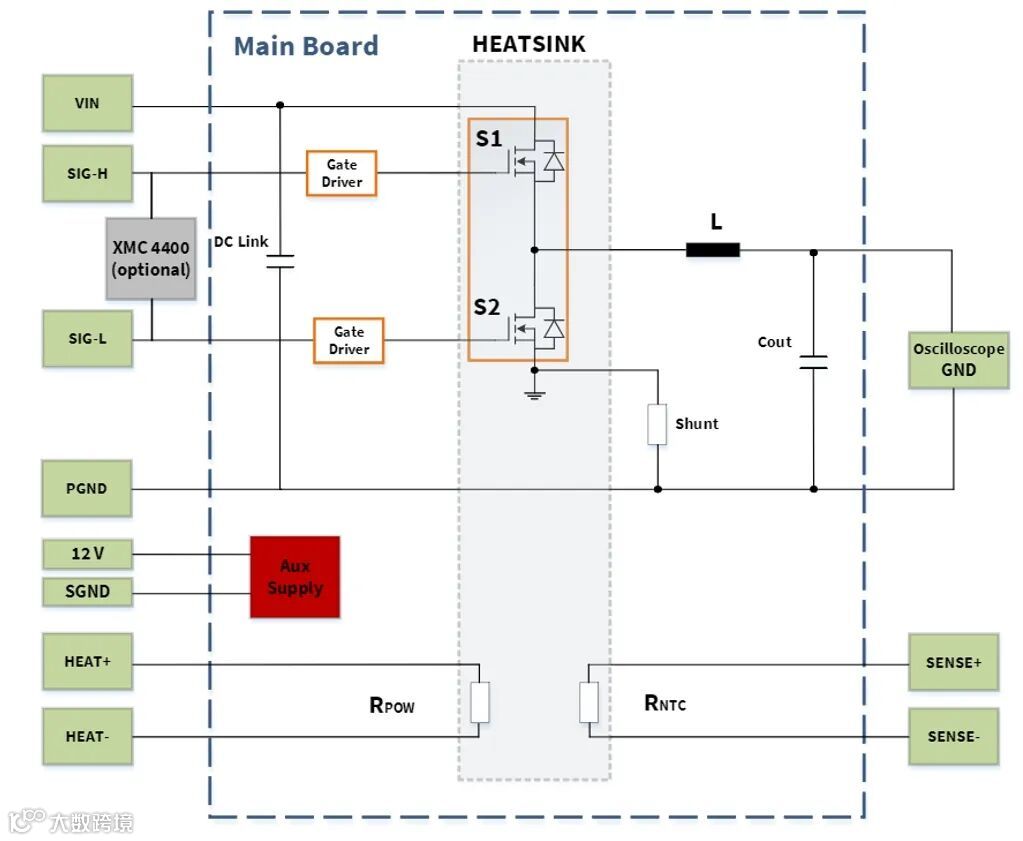

产品框图
