超干货！Storaged 性能诊断与调优攻略

NebulaGraph

2025-12-10

导读：从架构原理到参数调优，一文搞定 Storaged

Storaged 是 NebulaGraph 的核心服务架构，负责保障数据的持久性、可用性与可扩展性，读写效率直接影响整个系统的性能表现。

NebulaGraph 研发@文豪将从 NebulaGraph 底层存储引擎 RocksDB [1] 的角度出发，剖析 Storaged 的架构设计，并结合实际生产案例，分享诊断与解决性能瓶颈的经验。

一

NebulaGraph 数据读写机制

在 NebulaGraph 中，点 (Vertex) 和边 (Edge) 都以键值对形式存储，底层采用 RocksDB 作为存储引擎（3.x 版本使用 RocksDB 3.7.3）。数据通过分片与副本进行存储，每个分片副本对应一个独立的 RocksDB 实例。

数据在多个存储节点间的分布基于哈希函数实现：

点根据其 ID 进行分片。
边则根据源顶点 ID 进行分片。

这一设计确保了点及其边位于同一分片，有利于提升查询性能。但对于超级节点（与大量其他节点存在连接的关键节点），可能会带来负载不均的问题，而哈希算法有助于将这些节点更均衡地分散到不同 Storaged 实例上。

二

基于 Raft 的多副本一致性

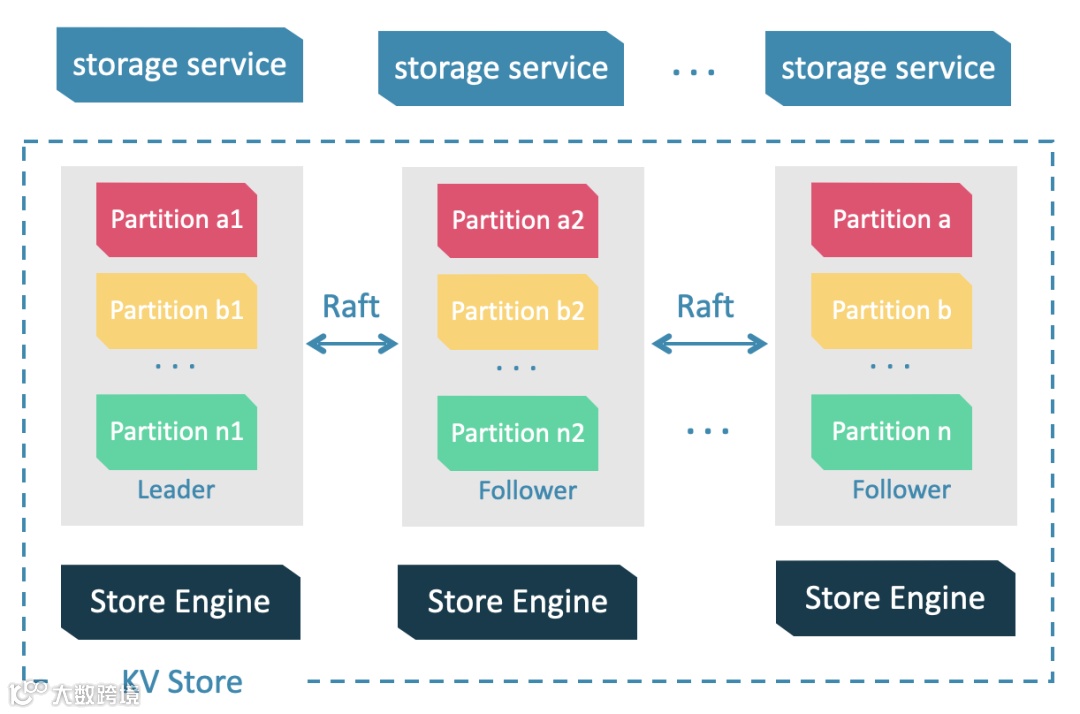

为保证副本一致性，NebulaGraph 采用 Raft 共识算法 [2]，在副本中选举出 Leader， Leader 负责处理绝大多数读写请求，Followers 则作为备份。当 Leader 因网络问题或维护下线时，系统会重新选举新 Leader.

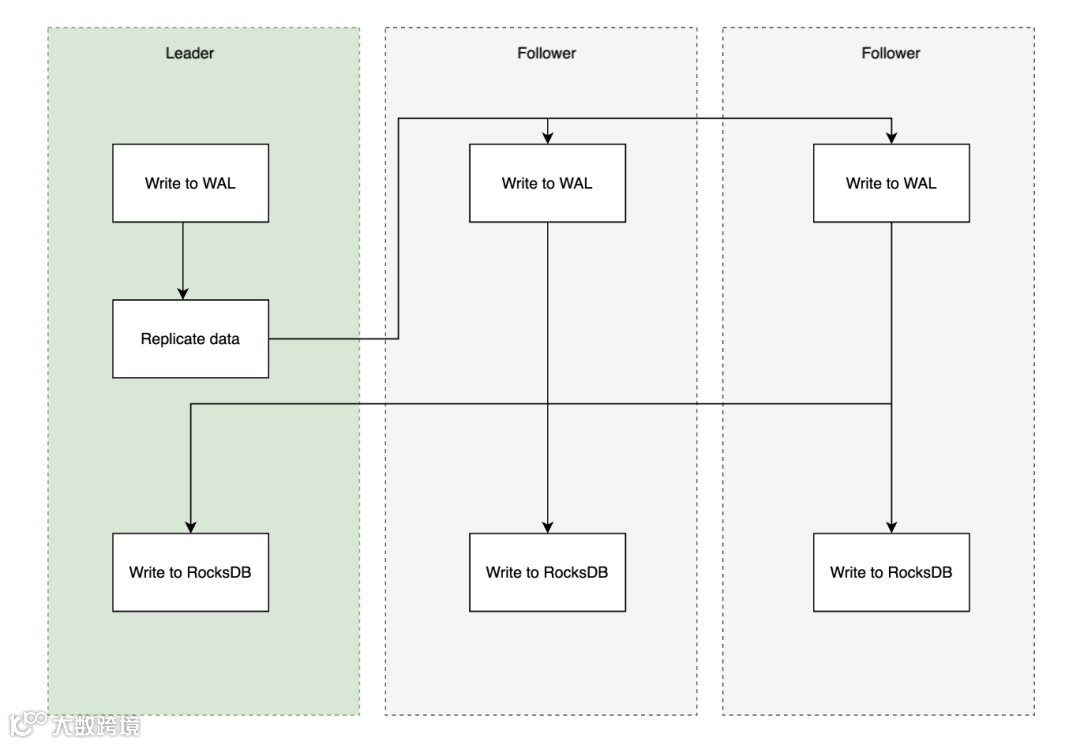

数据写入与复制的流程如下：

Leader 将数据写入预写日志（WAL）。
写入操作被复制到所有 Followers，Followers 同样将其写入各自 WAL.
Followers 异步将数据持久化至 RocksDB，并向 Leader 发送确认。
Leader 收到所有 Followers 的确认后，将写入提交至 RocksDB.

三

区域的高可用部署

在对高可用性要求较高的环境中，建议将分片副本分布在不同区域（Zone）中。

区域指基础设施中逻辑或物理上独立的单元。在云环境中，区域通常对应可用区（AZ）[3]——同一地域内相互隔离的数据中心。

它们之间的距离足够近，可保证低延迟通信，同时又足够远，能降低因局部故障导致同时中断的风险。在此架构下：

写入始终由 Leader 处理，无论其位于哪个区域。
读取可通过区域感知 (Zone Affinity) 进行优化：查询会优先选择与处理该查询的 Graphd 同区域的 Storaged 实例。
启用区域感知后，Leader 和 Follower 均可服务读请求，从而提升效率并降低跨区域数据传输成本（例如在 AWS 中，同区域内数据传输免费）。

四

Storaged 高延迟

常见问题及解决方案

在生产环境中，P90 查询延迟升高、查询失败增多往往是性能问题的信号。虽然问题可能源于 Graphd 或 Metad，但当根本原因在 Storaged 时，一定会表现为存储延迟升高。本节将介绍导致存储延迟高的常见原因及其应对方法。

1. 资源利用不足
如果 Storaged 延迟很高，但 CPU 使用率、磁盘 I/O 和吞吐量却很低，可能是软件未能充分利用硬件资源。此时应重点检查 Thrift 服务与 RocksDB 的线程分配情况。

Storaged 主要依赖三个线程池：

Thrift IO 线程池：以事件循环模式处理接入连接。
Thrift 工作线程池：处理服务请求，包括写入。
读取处理线程池：通过 RocksDB 管理磁盘读取。

Thrift IO 线程处理连接的速度很快，很少成为延迟瓶颈。若延迟持续存在，应重点关注工作线程池和读取处理线程池。在生产环境中，通常建议将这些线程池的大小设置为与运行 Storaged 的机器或 Pod 的 CPU 核数相匹配，以达到最佳性能。

2. CPU 使用率过高
如果所有 Storaged 实例均出现 CPU 使用率过高的情况，根本原因通常属于以下几类。

(1) 数据导入期间的 CPU 峰值
如果 CPU 使用率主要在数据导入时升高，很可能是因为 RocksDB Compaction [4]。Compaction 是 RocksDB 日志结构合并树（LSM tree）中合并与重组数据的关键过程，旨在优化读取性能，但也会消耗大量计算资源。

为缓解 Compaction 期间的 CPU 压力，可考虑以下优化：

降低 Compaction 并发度：
调低max_subcompactions 和 max_background_jobs，减缓速度，更均匀地分配 CPU 负载。
优化自定义压实过滤器：
在 NebulaGraph 中，当启用 TTL [6] 时，过期数据会通过自定义压实过滤器 [5] 进行垃圾回收。该过滤器在压实过程中扫描受影响的顶点和边，并检查其 TTL 是否到期。这一额外检查会带来 CPU 开销。
配置项 min_level_for_custom_filter决定了自定义压实过滤器从 LSM 树的哪一层开始处理数据。

较低的值会使过滤器扫描更多层数据，从而增加 CPU 负载。
较高的值会推迟 TTL 过滤的时机，降低 CPU 使用率，但会导致过期数据暂时留存更久。

由于min_level_for_custom_filter 设置过高可能导致存储膨胀甚至可用性问题，因此需要谨慎调优，以在 CPU 效率与过期数据留存之间找到平衡。下文将进一步探讨累积过期数据的影响。

(2) 无写入时 CPU 使用率仍持续偏高
即使没有活跃写入，CPU 使用率仍居高不下，原因可能关联到 RocksDB 读取操作或 Storaged 内部的线程争用。为了更精确地诊断，建议在高 CPU 的 Storaged 实例上运行perf top进行分析。

在物理机或虚拟机上，直接运行perf top即可。
在 Kubernetes 部署中，需要额外的权限配置。我们的 Nebula Operator [7] 已包含必要配置，只需一个设置即可启用perf top。

如果perf top显示 Thrift 内部队列中出现大量线程上下文切换和抢占，则表明线程过多——过多活跃线程在竞争 CPU 资源。此时，减少工作线程和读取处理线程的数量有助于提升 CPU 效率。

3. 磁盘 I/O 使用率过高
如果 IOPS 或 I/O 吞吐量达到磁盘上限，会显著影响查询延迟。

(1) 数据导入期间 I/O 过高
如果磁盘 I/O 过高仅出现在数据导入时，可能的原因包括：

数据导入速度过快
Compaction 并发度过高

解决措施包括：

降低导入速度或调整批次大小
调低max_subcompactions 和 max_background_jobs以限制 Compaction 并发度

(2) I/O 持续偏高并伴随存储错误
如果磁盘 I/O 持续处于高位并接近磁盘极限，同时 Graphd 日志中出现类似RPC failure in StorageClient with timeout或loadshedding 等错误，这很可能表明过期数据量过多。

此时，Storaged 正在频繁扫描磁盘以过滤数据，导致 I/O 负载显著增加。可通过以下命令验证数据状态：

SUBMIT JOB STATS;SHOW STATS;

如果过期数据量达到正常水平的两倍或更高，可触发全量 Compaction 来清理过期数据：

SUBMIT JOB COMPACT;

五

总结

本文深入介绍了 Storaged 中数据的存储、分区、复制与访问机制，并提供了诊断和解决高存储延迟的最佳实践。

如果你想看更多官方技术干货，欢迎来论坛给 NebulaGraph 研发们提需求，留言你的命题，我们来实现～

https://discuss.nebula-graph.com.cn/t/topic/17355

Reference
[1] RocksDB. https://github.com/facebook/rocksdb
[2] Raft. Ongaro, Diego, and John Ousterhout. "In search of an understandable consensus algorithm." 2014 USENIX annual technical conference (USENIX ATC 14). 2014.
[3] 可用区概念. https://learn.microsoft.com/zh-cn/azure/reliability/availability-zones-overview?tabs=azure-cli
[4] RocksDB Compaction. https://github.com/facebook/rocksdb/wiki/Compaction
[5] Compaction Filter. https://github.com/facebook/rocksdb/wiki/Compaction-Filter
[6] NebulaGraph 中的 TTL. https://docs.nebula-graph.io/3.8.0/3.ngql-guide/8.clauses-and-options/ttl-options/
[7] Nebula Operator. https://github.com/vesoft-inc/nebula-operator
