传统TO247 ZthJW热阻网络分析
1.1
传统TO247 ZthJW热阻网络结构

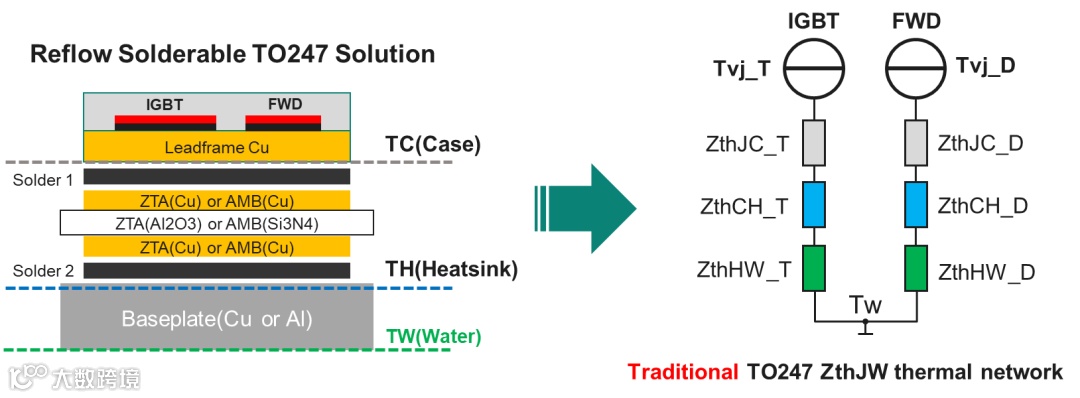

图1. 传统 TO247 ZthJW 热阻网络
从 Tvj 到 Tw 的 TO247 IGBT 离散热阻网络和 FWD 相互独立，互不影响。
1.2
TO247 ZthJW热阻网络的热耦合分析
图2. TO247 ZthJW 热阻网络的热耦合分析

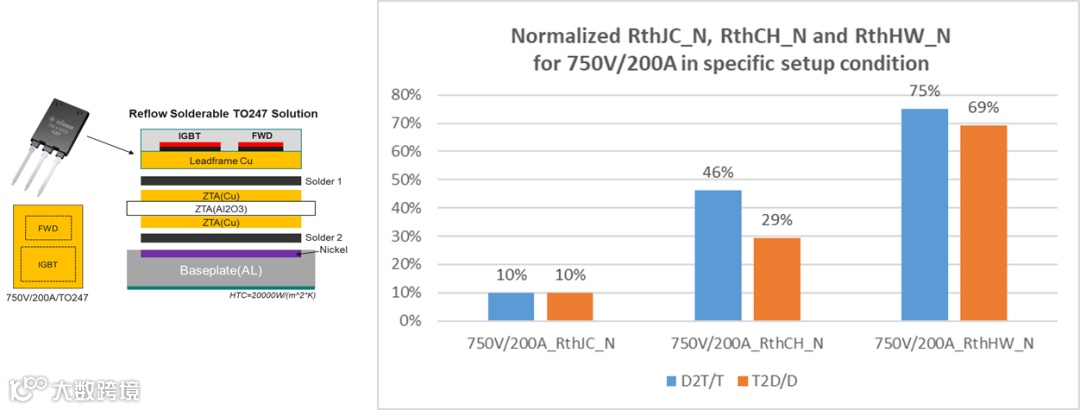

基于FEM热仿真分析后，热耦合主要在器件外壳(Case)与水(Water)之间，器件内部结(Junction)与壳(Case)的热耦合影响相对可忽略。
02
新型TO247 ZthJW热阻网络A
(每个开关)
2.1
新型 TO247 ZthJW 热阻网络结构
A的结构(每个开关)
图3. 新型 TO247 ZthJW 热阻网络 A(每个开关)

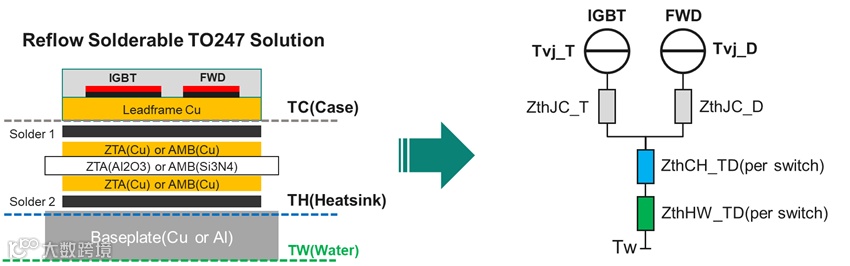

ZthCH_TD 和 ZthHW_TD 是 IGBT 分立热阻网络中每个开关的热阻，可从 Ansys FEM 仿真中提取。
03
新型TO247 ZthJW热阻网络B
(全耦合)
3.1
新型TO247 ZthJW热阻网络B的结构
(全耦合)

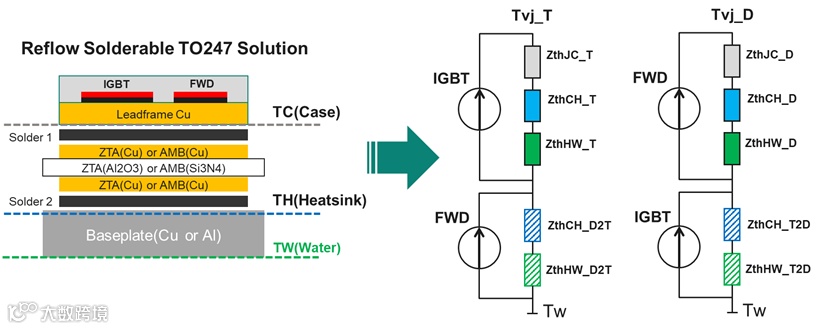

ZthCH_T2D 和 ZthHW_T2D 表示FWD受 IGBT 影响的热阻；ZthCH_D2T 和 ZthHW_D2T 表示IGBT受 FWD 影响的热阻，也可从Ansys FEM仿真中提取。
04
基于三种 ZthJW 热阻网络的
系统仿真分析与比较
4.1
基于可回流焊接 IGBT 分立器件的系统设置

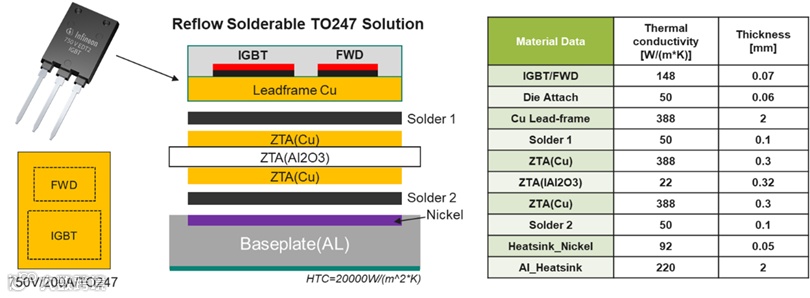

图5. 回流焊版 TO247 解决方案的相关Setup和材料数据
4.2
三种 ZthJW 热阻网络参数与提取
根据上述材料数据,本文在 Ansys 中建立了三维模型, 并进行了以下一些典型工况仿真：
案例 1: 仅 IGBT 芯片发热
案例 2: 仅续流二极管FWD芯片发热
情况 3: IGBT 和 FWD 芯片均发热(典型电动模式)
情况 4: IGBT 和 FWD 芯片均发热(典型发电模式)

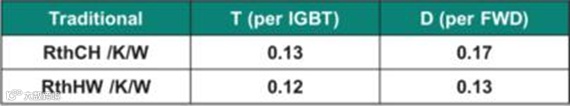

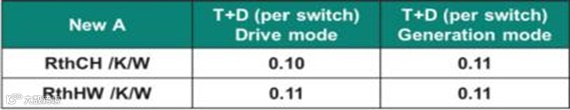

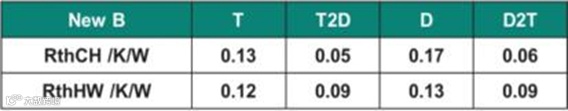

基于上述仿真，提取 ZthJW 热阻网络的关键 Rth 值，如下:
传统 TO247 ZthJW 热网络
新型 TO247 ZthJW 热网络 A(每个开关)
新型 TO247 ZthJW 热网络 B(全耦合)
4.3
利用PLECS进行逆变器系统仿真分析和比较

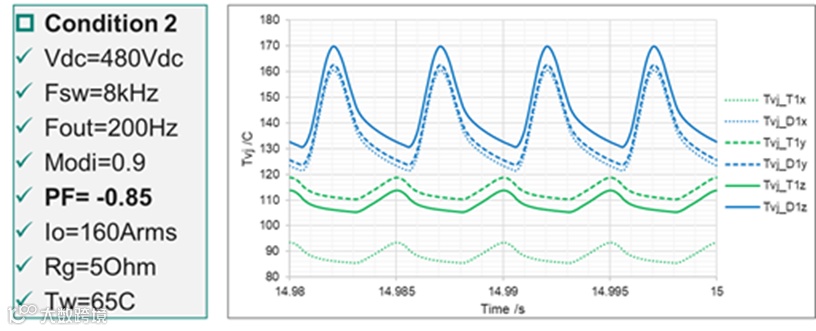

图6. 三种不同热阻网络在电动工况时的PLECS仿真对比
图7. 三种不同热阻网络在发电工况时的PLECS仿真对比
如上，Tvj_T1x 和 Tvj_D1x 是传统热阻网络的仿真结果，Tvj_T1y 和 Tvj_D1y 是新型热阻网络 A 的模拟结果，Tvj_T1z 和 Tvj_D1z 是新型热阻网络B 的仿真结果。
05
结论
综上分析，在单管器件主驱应用(如TO247)中，需考虑器件外部从壳到水的热耦合影响。基于新型的热阻网络A和B的结构，相对传统热阻网络，可以获得更准确的单管IGBT和FWD的结温Tvj计算结果。
