新品
驱动无刷直流 (BLDC)
电机用三相栅极驱动器评估板

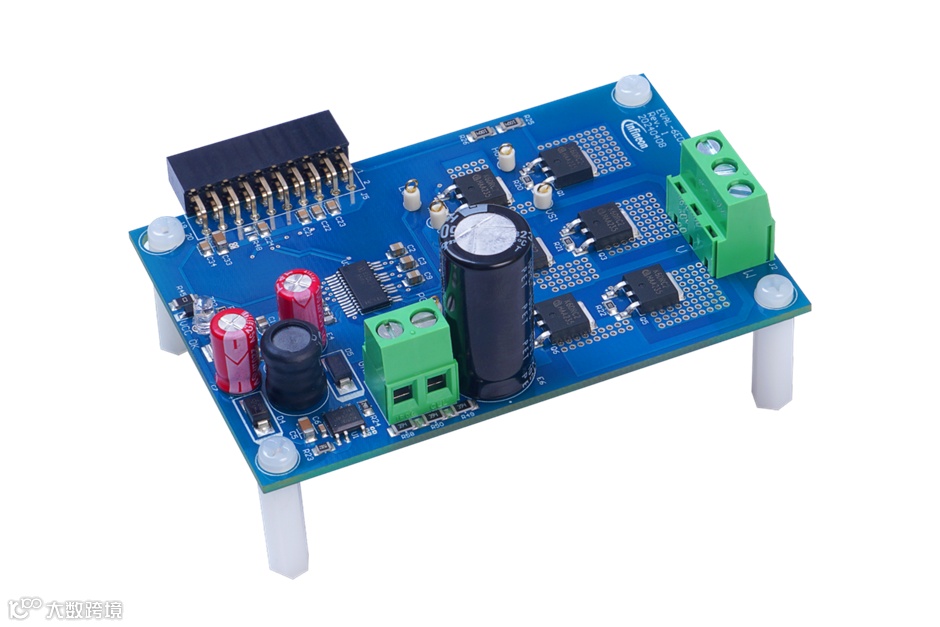

评估板EVAL-6EDL04I065PR采用英飞凌最新的采SOI技术的EiceDRVIER™栅极驱动器6EDL04I065PR和TRENCHSTOP™逆导型IGBT，IKD06N60RC2，适用于驱动无刷直流(BLDC)电机等。
该电路板用于评估紧凑的TSSOP-25封装的6EDL04I065PR的功能，如集成低阻抗自举二极管、过流保护(OCP)、使能和故障报告。
6EDL04I065PR采用英飞凌的SOI技术，能够承受电感负载应用中的负瞬态电压。该器件可承受高达100V的重复负瞬态电压。
产品型号：
■ EVAL-6EDL04I065PR
产品特点
英飞凌薄膜-SOI技术
最大阻断电压+650V
输出源/灌电流+0.165A/-0.375A
集成超快、低RDS(on)自举二极管
六个驱动器均有独立的控制电路
过流和欠压检测
过电流检测后故障清除延迟可由外部编程
出错时"关闭"所有开关
CMOS和LSTTL兼容输入（负逻辑）
每相信号互锁，防止交叉导通
应用价值
集成的自举二极管可节省空间并降低物料清单成本
快速准确的集成过流保护功能，与分立运算放大器元件解决方案相比可节省空间和成本，能有效保护功率开关
与标准结隔离技术相比，英飞凌SOI技术可将电平位移损耗降低50%，从而实现更低温度下的运行和更高可靠性
与标准结隔离相比，英飞凌SOI技术使桥臂输出对高达-100V的负瞬态电压不敏感，从而提高了稳健性和可靠性
TSSOP-25封装（去掉3个引脚的TSSOP-28）在小型集成电路封装实现足够的电气间隙/爬电距离
竞争优势
集成自举二极管
节省空间
降低BOM成本
针对VS引脚上的负瞬态电压，具有出色的坚固性和抗噪能力
框图
PBC文件
Altium PCB设计文件
Gerber PCB工艺文件
材料清单
PDF版本原理图
竞争优势
大家电
制冷压缩机
空调机
风扇、水泵
电机驱动器
通用驱动器
