英飞凌邀您免费试用全桥变压器驱动器评估板！

EVAL-2EP130R-J功率半导体驱动用电源板：主要用于评估和测量驱动器IC-2EP130R，该评估板为全桥变压器驱动，峰值整流的单路输出板，可为IGBT和SiC MOSFET隔离栅驱动器提供电源。评估板兼容英飞凌2EP130R产品系列，可以根据客户需求调节输出电压的分压比来满足不同功率器件的驱动电压要求。评估板可以替代目前市面上一些专用驱动电源模块。

EVAL-1ED3142MC12H-2EP130R-J带驱动器的电源板：评估板是在EVAL-2EP130R-J功率半导体驱动用电源板基础上增加英飞凌EiceDRIVER™ X3 Compact系列驱动芯片1ED3142MC12H，驱动IC的V_ISO=5.7kV，输出电流6.0/6.5A。专为SiC MOSFET设计的一款直插驱动板。此板可直接导入到光伏、储能、UPS、伺服控制器等产品设计中。此板可简化设计，缩小体积，节省成本。

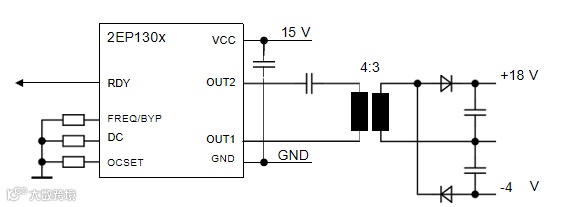

2EP130R是IGBT,GaN和SiC驱动电源用全桥变压器驱动器IC系列，采用紧凑型TSSOP 8引脚封装，具有功率集成和优化功能，可产生非对称输出电压，为隔离栅极驱动器供电。

由于具有独特的占空比调整能力，它针对非对称栅极驱动器电源进行了优化。2EP130R还集成了温 度、短路和UVLO保护功能，有助于保护系统免受不必要的故障。

1ED3142MC12H是采用无磁芯变压器技术的EiceDRIVER™ Compact X3系列单通道隔离型栅极驱动IC，适用于2300V的SiC MOSFET，具有6A的源电流和6.5A的灌电流。

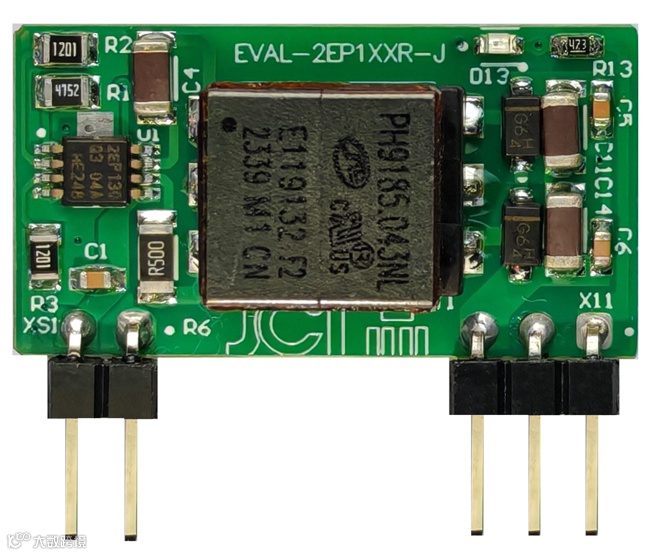

EVAL-2EP130R-J

功率半导体驱动用电源板

EVAL-1ED3142MC12H-2EP130R-J

带驱动器的电源板

• 单隔离输出电源

• 输入电压15V

• 可调输出电压比（出厂设置+18V/-4V，可通过改变电阻设置成+15V/-7V）

• 输出功率3W

• 50至695kHz的宽工作范围

• 可调过电流阈值

• 电源输出短路保护

• 过热保护

• PCB尺寸：28mm*15mm

• 输入电压15V和5V

• 可调输出电压比（出厂设置+18V/-4V，可通过改变电阻设置成+15V/-7V）

• 电源输出短路保护

• 过热保护

• 变压器绝缘耐压5kV

• 驱动IC:1ED3142MC12H

• 适用2300V的SiC MOSFET

• 具有极高共模瞬态抗扰力CMTI>300kV/μs

• 单路输出

• 输出驱动电流6A/6.5A

• PCB尺寸：30mm*23.5mm

• 即插即用的隔离电源与驱动方案

• 可变不对称电压输出，适用IGBT/SiC MOSFET

• 减少电源的器件数量与成本

• 节省PCB空间，提高电源密度

• 太阳能

• 电动汽车充电ESS

• 焊接

• UPS

• 驱动器
