新品
用于CoolSiC™ MOSFET
FF6MR20W2M1H_B70的
双脉冲测试评估板
评估板是用于评估采用1ED3890MC12M栅极驱动器的FF6MR20W2M1H_B70 CoolSiC™ SiC MOSFET模块。用户可以通过双脉冲测试来评估器件性能。目标应用为电动汽车充电，ESS PFC，直流-直流变换器和太阳能等。

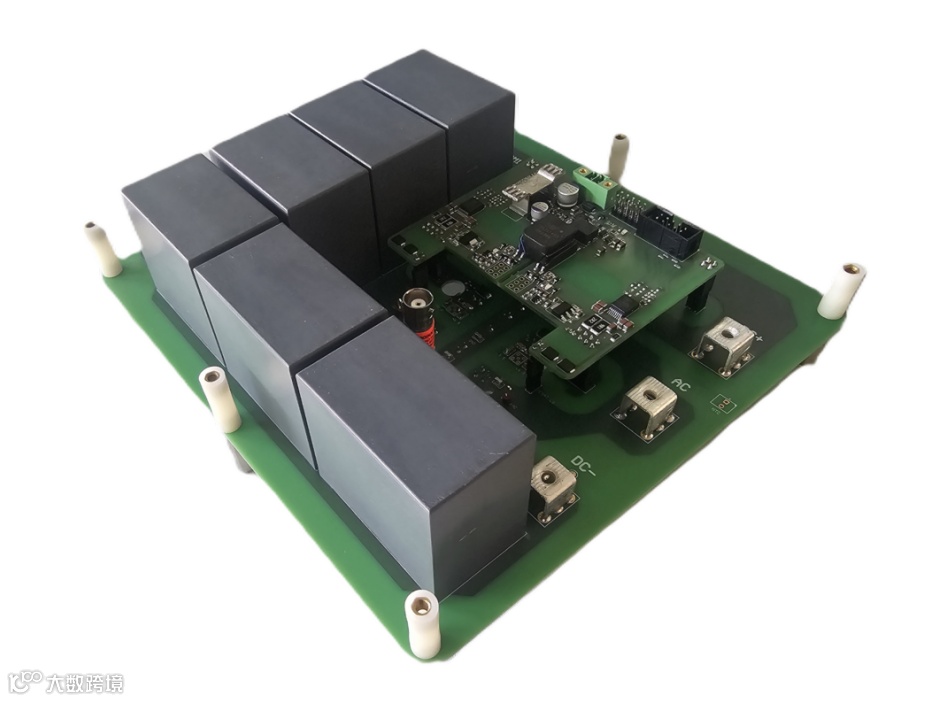

这是一个用于测试半桥配置的2kV CoolSiC™ EasyDUAL™ 2B MOSFET的双脉冲测试评估板。它可以可靠、快速的使用1ED3890MC12M EiceDRIVER™驱动2kV SiC半桥电路。
产品型号：
■ EVAL-FFXMR20W2M1HS
■ EVAL-FFXMR20W2M1HR
所用器件：
■ FF6MR20W2M1H_B70 6mΩ 2kV M1H SiC MOSFET
■ 1ED3890MC12M 2300V单通道高度灵活的隔离栅极驱动器，可通过I2C配置DESAT、软关断、UVLO、米勒钳位、TLTO和故障
产品特点
用于评估Easy 2B FF6MR20W2M1H_70 2千伏SiC MOSFET半桥模块，采用CoolSiC™沟槽栅SiC MOSFET技术
驱动IC 1ED3890MC12M带I2C总线，用于参数调整
用于双脉冲测试的大容量直流母线电容器
有两种版本，可选择使用Rogowski线圈或同轴分流器进行电流测量
应用价值
132 µF板载大容量薄膜电容
压接式FF6MR20W2M1H模块
负栅极驱动电压可以调整

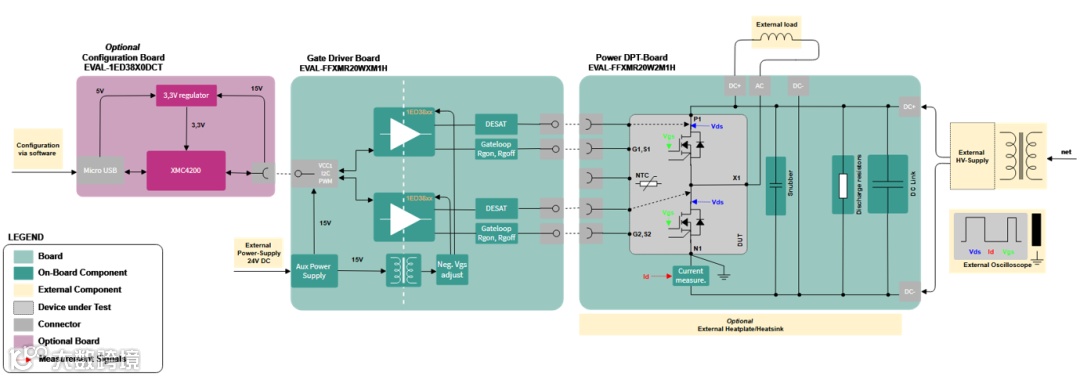

框图
应用领域
电动汽车充电
ESS PFC
直流-直流变换器
太阳能应用
