压着加工的注意事项

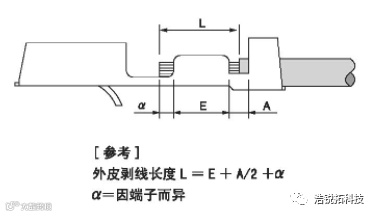

电线外皮的剥线长度受电线种类、压着方法等的影响。
请根据加工状态设定最佳长度。
请根据所使用的端子设定正确的长度后，用剥线钳等剥去外皮，注意不要损伤芯线。
注意：
（1）请确保没有芯线断线、剥线长度不齐或外皮未完全切断等现象。
（2）请勿使芯线散开。
（3）请勿过度捻搓芯线。
压着高度
压着高度是压着加工方面重要的管理项目。进行管理范围外压着高度的压着作业，可能会导致导通不良等，因此在压着作业开始、压着过程中及压着结束时，请务必测量压着高度。
1）测量方法
测量压着高度时，应使用测量压着高度专用的千分尺，测量压着后端子芯线部（线筒部）以及外皮部（绝缘筒部）的中央。
2）芯线部压着高度
压着时，请确保芯线部的压着高度在本公司指定的压着高度管理范围内。

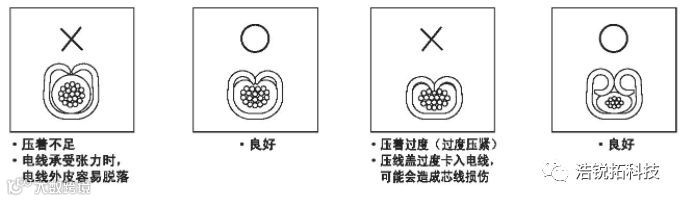

3）外皮部压着高度
外皮部的压着高度请根据电线的精整外径及种类进行调整，在电线外皮既不会轻易脱离端子，也不会形成过度压着的范围进行压着作业。

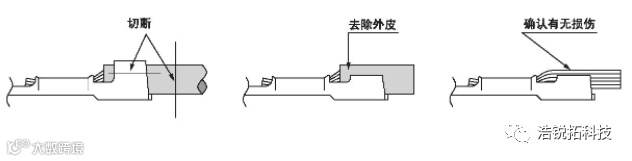

确认：请仅切断外皮部的压线盖，去掉电线外皮，并确认芯线没有损伤。
压着外观

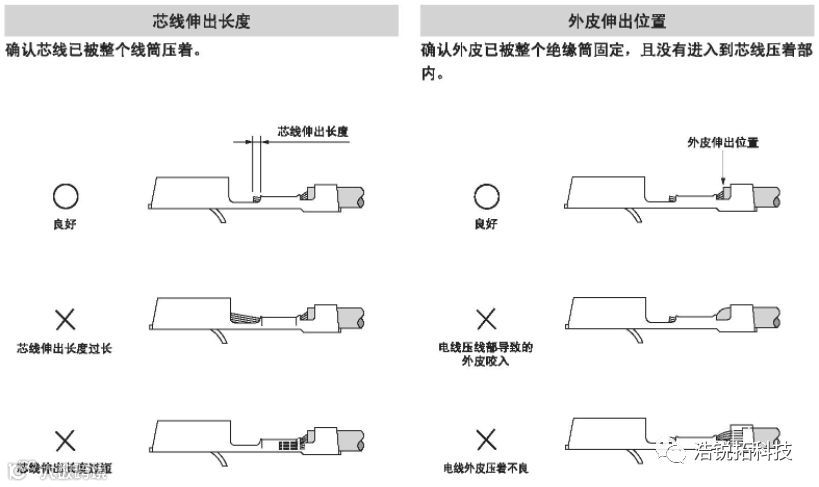

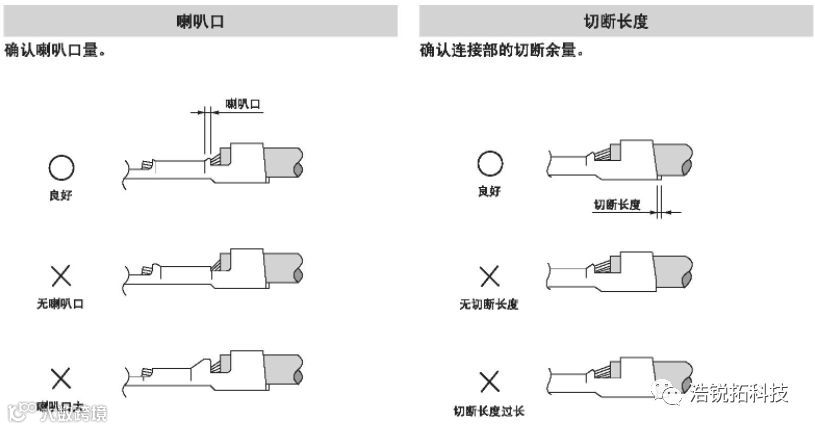

为了确认压着作业正确无误，请通过端子压着外观影像检测仪进行外观检查。

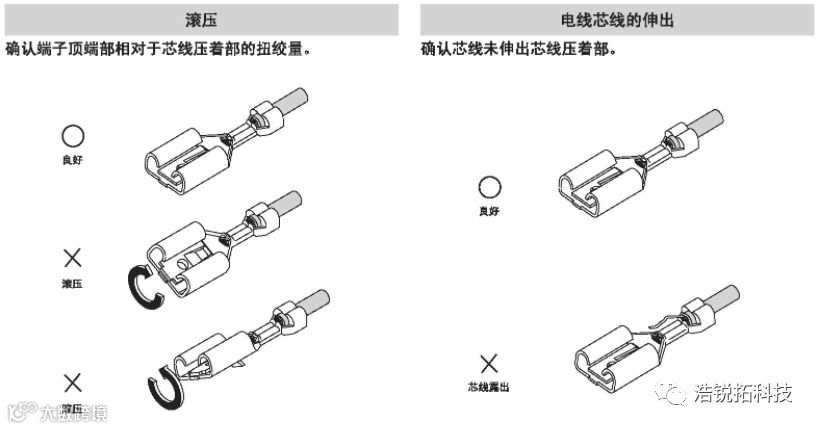

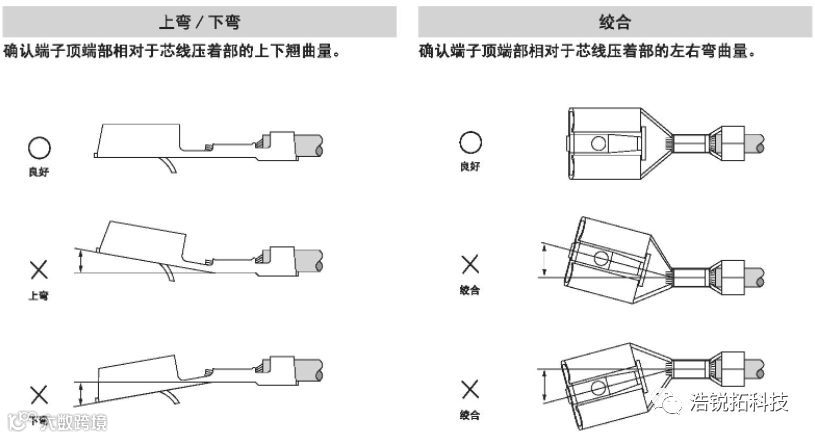

检查项目因各端子而异，以下为检查示例。详情请确认各端子/连接器的使用说明书。

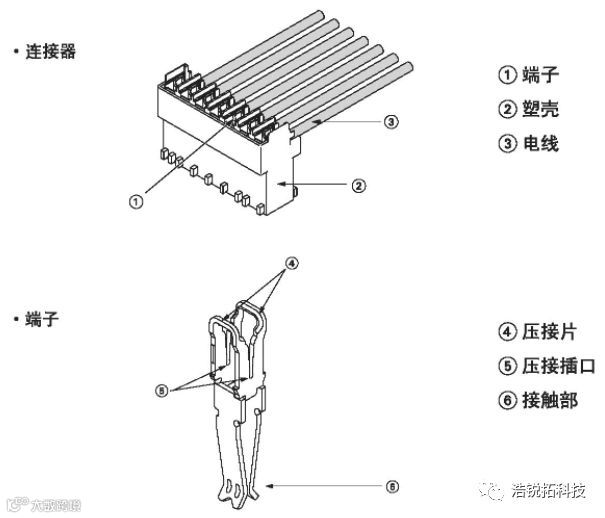

压接加工的注意事项
压接深度的测量

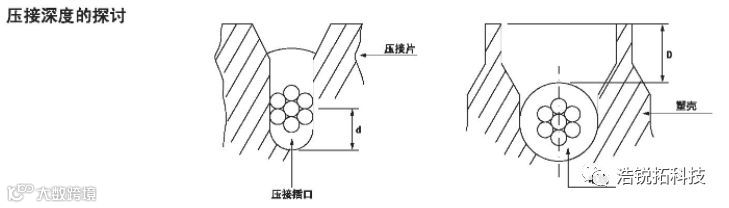

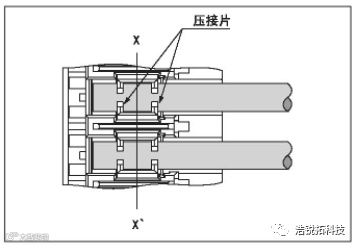

在测量压接深度时，请在下图X-X（用压接冲头按压2个压接片中间后变平的部分）位置上进行压接加工之后，立即进行测量。
注意：如果间隔一段时间后进行测量，电线外皮则会恢复原状，无法正确测量压接深度。
电线保持力
不同的压接连接器与电线的组合，规定有不同的电线保持力。有关标准值，请确定压接连接器的使用说明书。

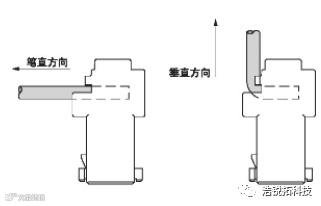

按下图箭头方向逐渐拉拽压接在连接器上的电线，用智能拉力测试机等测量电线脱离端子时的力（该力即为电线保持力）。请确认电线保持力满足各连接器的标准值。

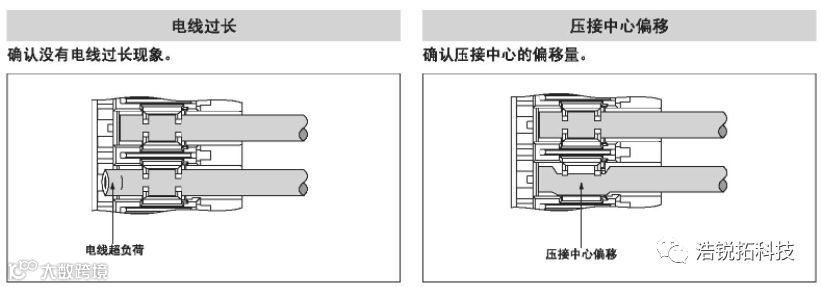

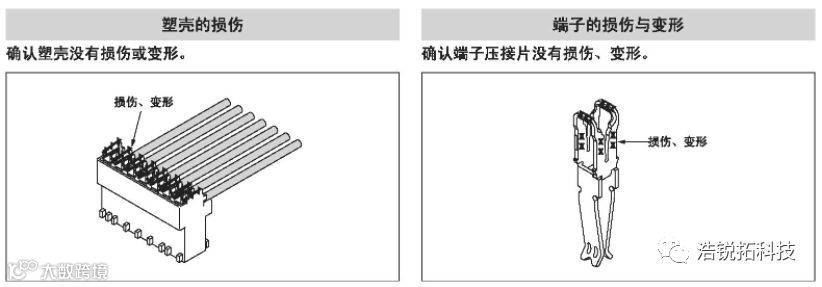

压接外观
