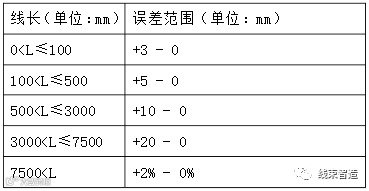

导线长度检验
导线检验

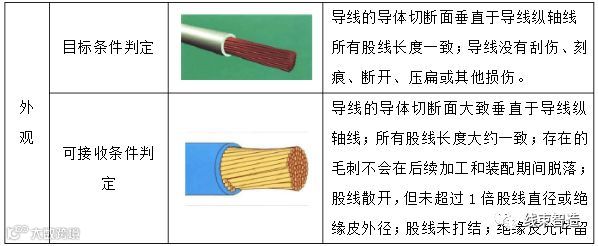

外观检验：查看导线型号、规格、颜色等是否符合图纸和下线表的要求。

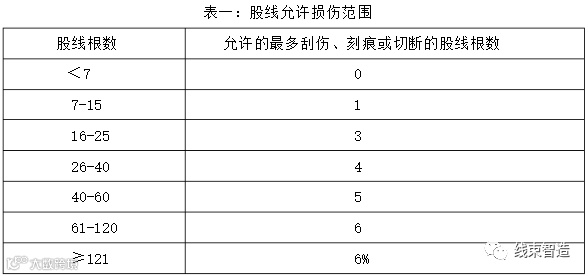

注一：对于工作在6千伏或更高电压下的导线不允许有股线损伤
注二：对于有镀层的导线，不暴露金属基材的视觉异常不看做是损伤

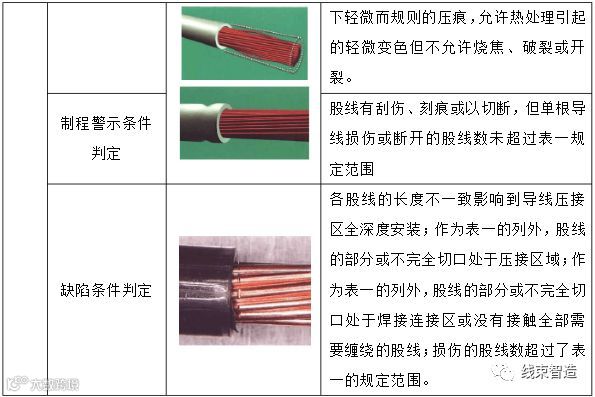

剥线后绝缘皮不合格现象说明：

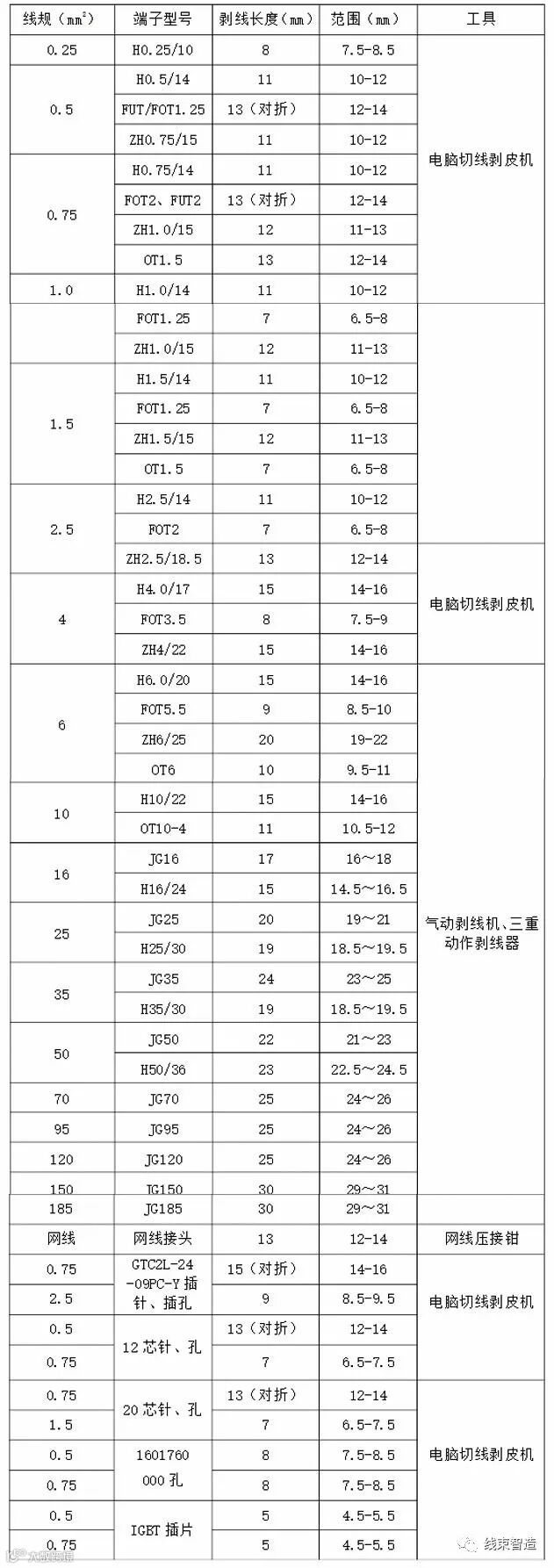

尺寸检验：下线长度按下线表要求、剥线长度要求见下表。
导线的压接
1、导线、压接端子、压接工具的组合与图纸及工艺文件相一致。
2、导线需要焊接时，导线芯线必须预上锡。

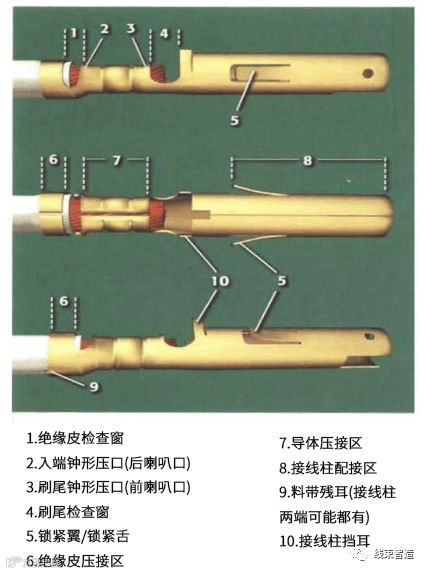

3、冲压成形接头开口连接筒外观检验:

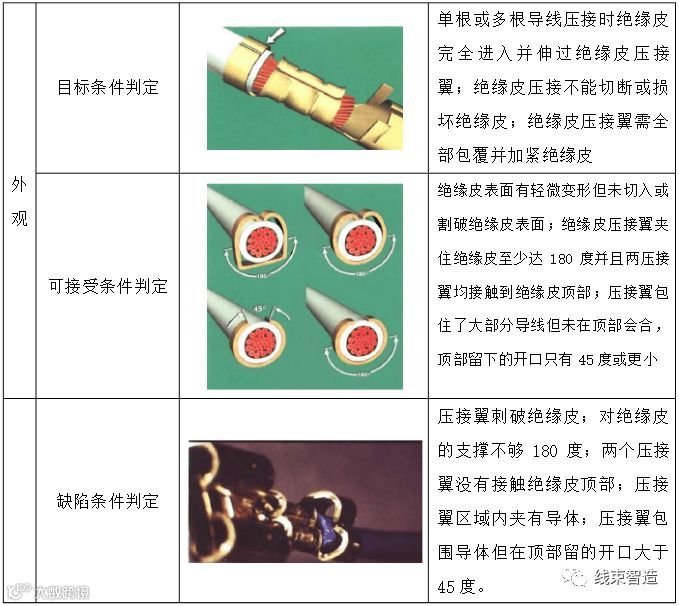

（1）绝缘皮支撑压接部分外观：

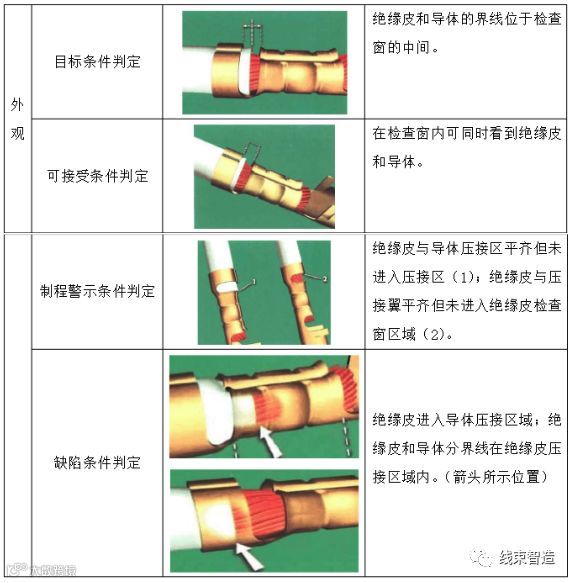

（2）绝缘皮检查窗部分外观：
（3）导体压接部分外观：

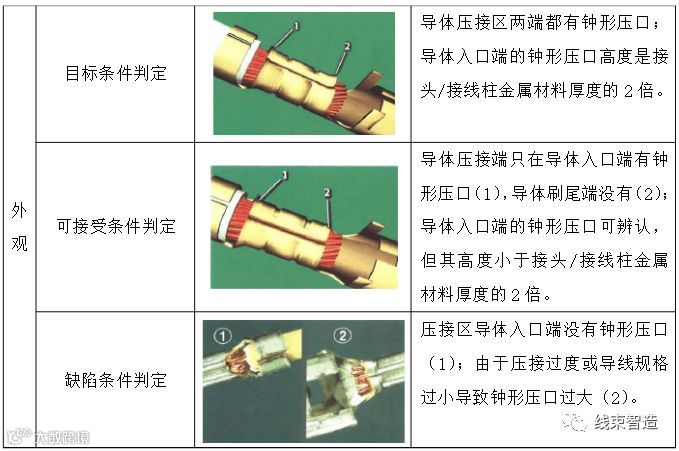

（4）钟形压口部分外观：

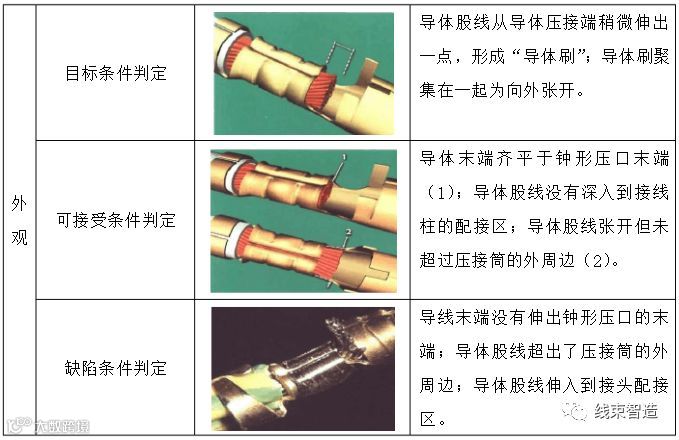

（5）导体刷部分外观：
4、冲压成形接头闭口连接筒外观检验：
（1）绝缘皮支撑压接外观：

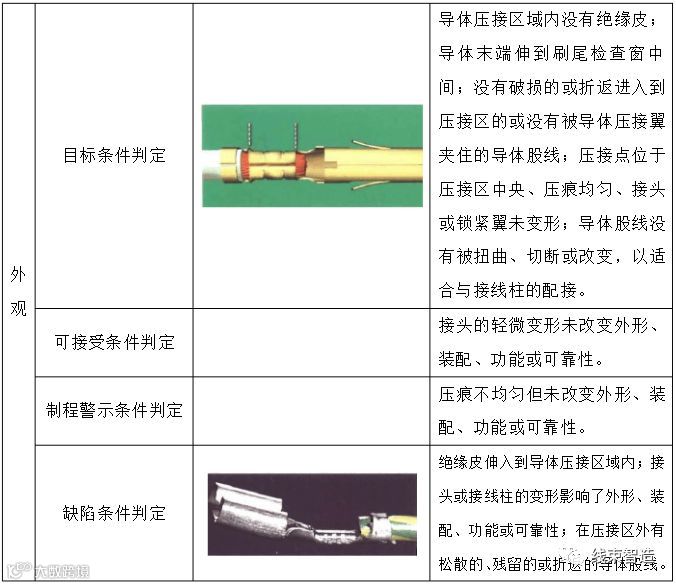

（2）导体压接和钟形压口外观：
5、机制接头外观检验：

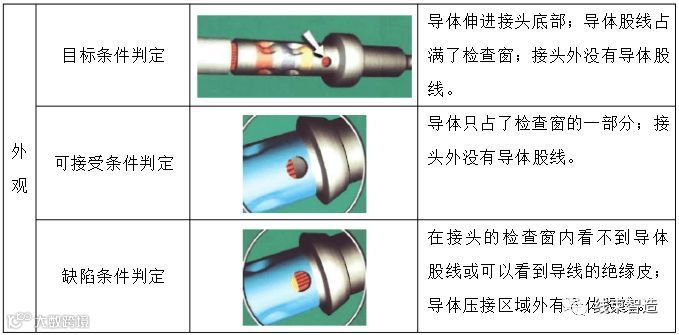

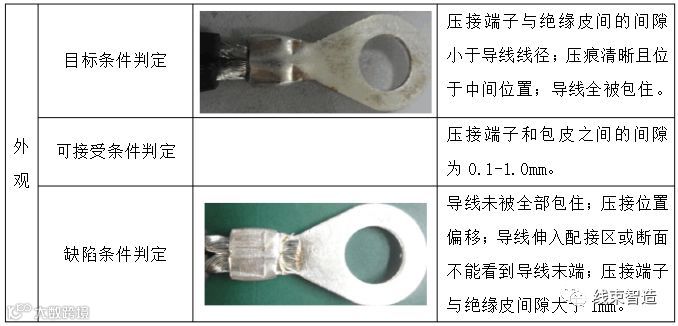

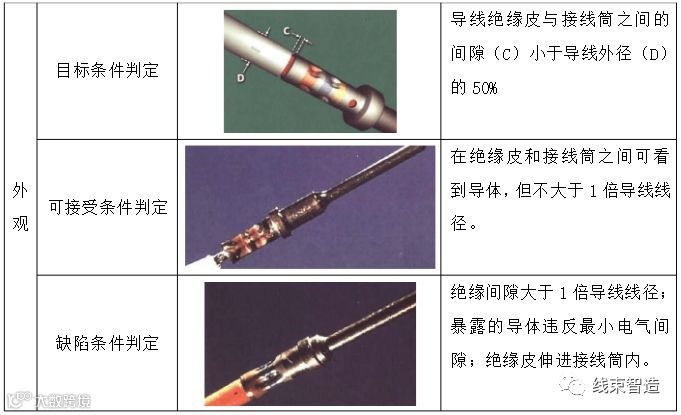

（1）绝缘间隙外观：
（2）导体定位：

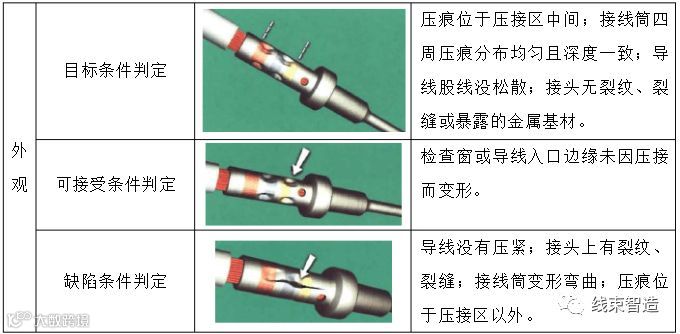

（3）压接外观：

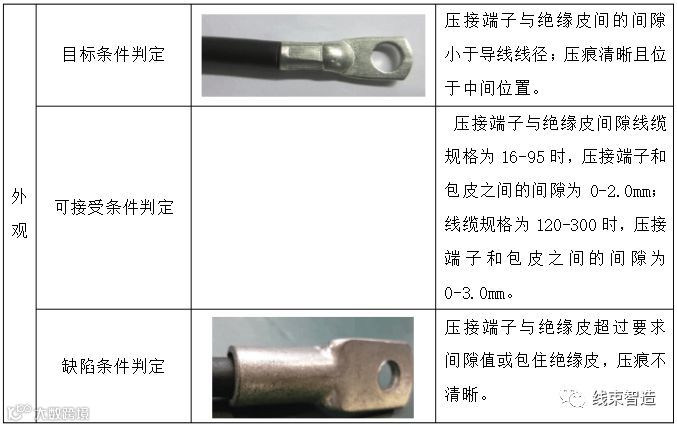

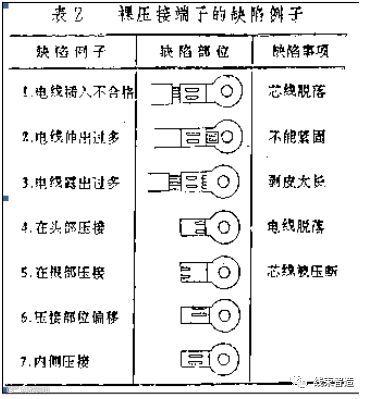

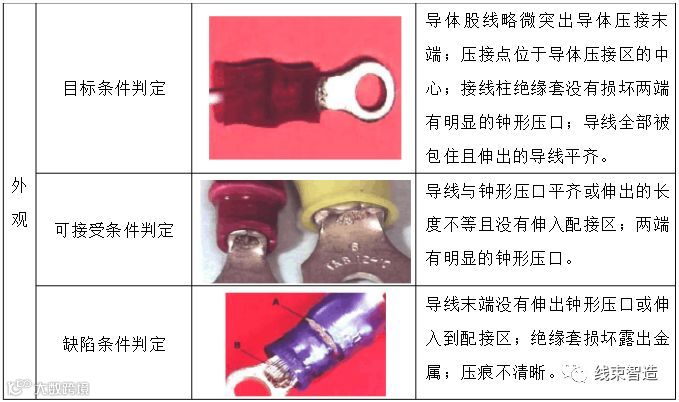

6、裸压接端子的压接连接外观：
（1）导线伸出紧固孔端面要求：
当线束的线径为0.5mm²-16mm²时，芯线伸出端子紧固孔端面的长度为1.0-2.0mm；当线束的线径大于或等于16mm²时，芯线伸出端子紧固孔端面的长度：2.0-3.0mm。
7、JG端子压接连接外观：

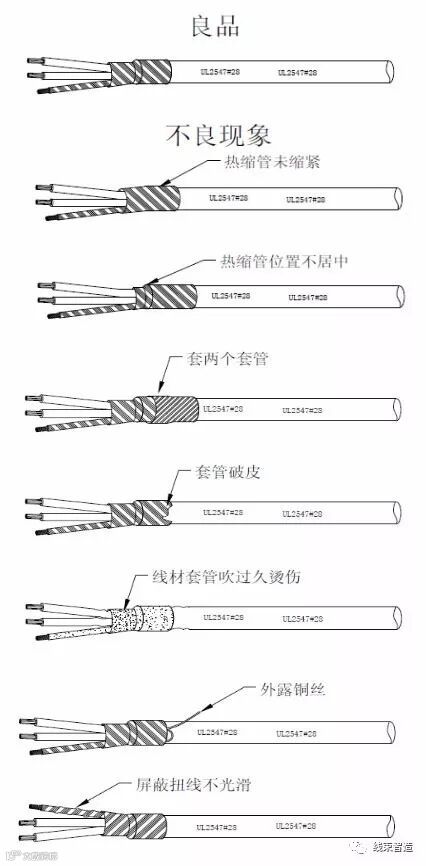

8、屏蔽线的屏蔽层处理后，不得留有金属毛刺，不得损伤内芯线的绝缘层，外层套热缩管。

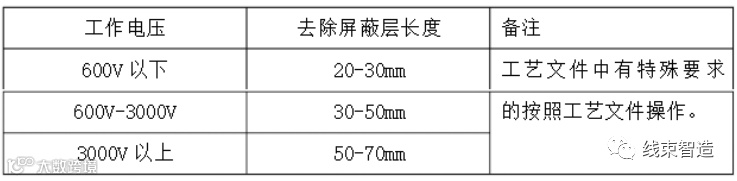

屏蔽线去除屏蔽层长度要求表

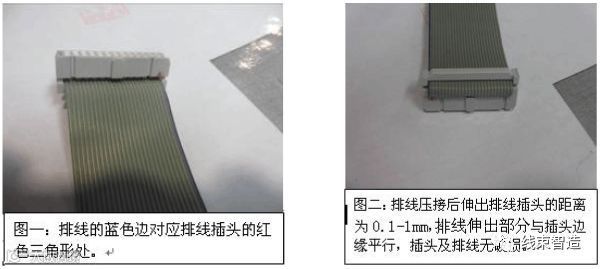

9、排线外观检验
10、网线外观检验
11、IGBT 插片焊接要求

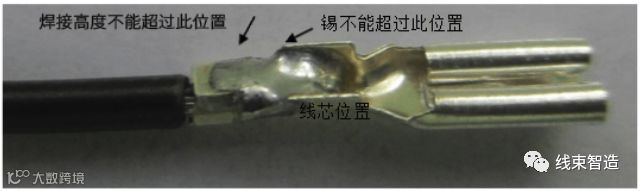

1）焊锡不能过多或过少，加锡位置见下图；
2）焊锡之后周边要干净、光滑、平整、无毛刺、拉尖、锡瘤等现象；
3）焊接完毕要吹上一层Φ3的黑色热缩套管（长度23-26mm），进行隔热绝缘保护；
4）短接 IGBT 插片一般要求整根吹上一层Φ3的黑色热缩套管。
12、管状端子芯线伸出端子端面的长度为0-1.0mm。将前端的芯线剪平齐。
线号：
1、带“+”线用棕色套管，带“-”线用蓝色套管，U、V、W用黄、绿、红，接地线用黄绿套管，其他无特殊要求一般用白色。如有特殊情况，应在工艺文件中标注。

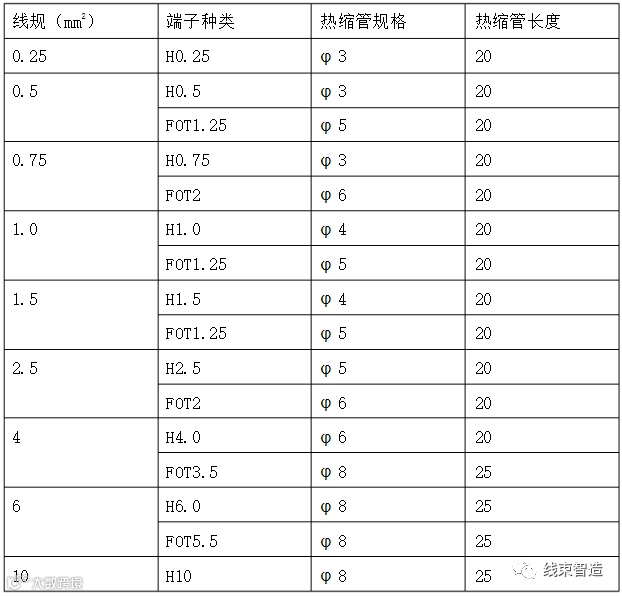

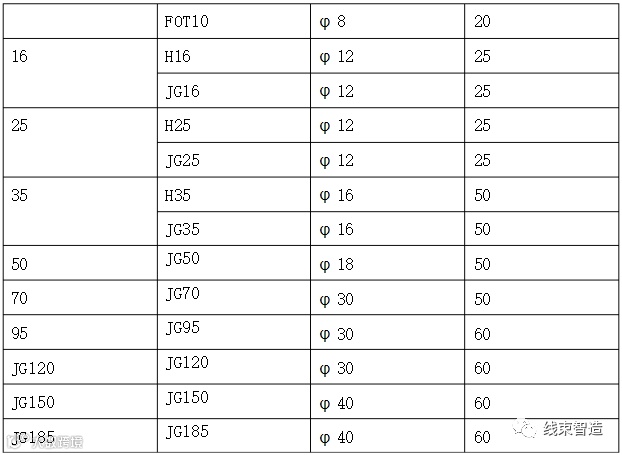

2、导线标记字体为宋体，字体清晰，热缩后字高不小于2.5mm。导线标记热缩管的长度和内径的确定应符合下表数值。
线号外观：

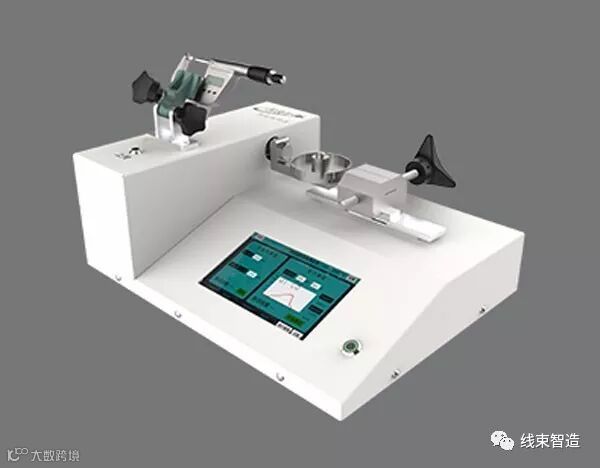

拉力测试：

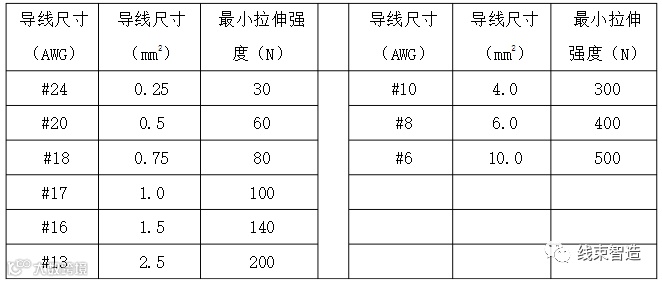

开式压接或预绝缘拉伸强度标准值（根据 GBT 18290.2-2000）
备注：开式压接指压接前为敞开式的压接端子（如：IGBT 插片、风扇插针）
预绝缘压接指具有永久固紧的绝缘层的压接端子，并且通过该绝缘层进行压接（如：FOT端子）

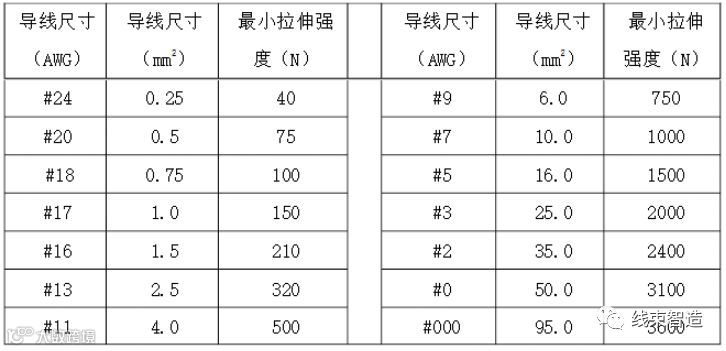

闭式压接拉伸强度标准值（根据 GBT 18290.2-2000）
